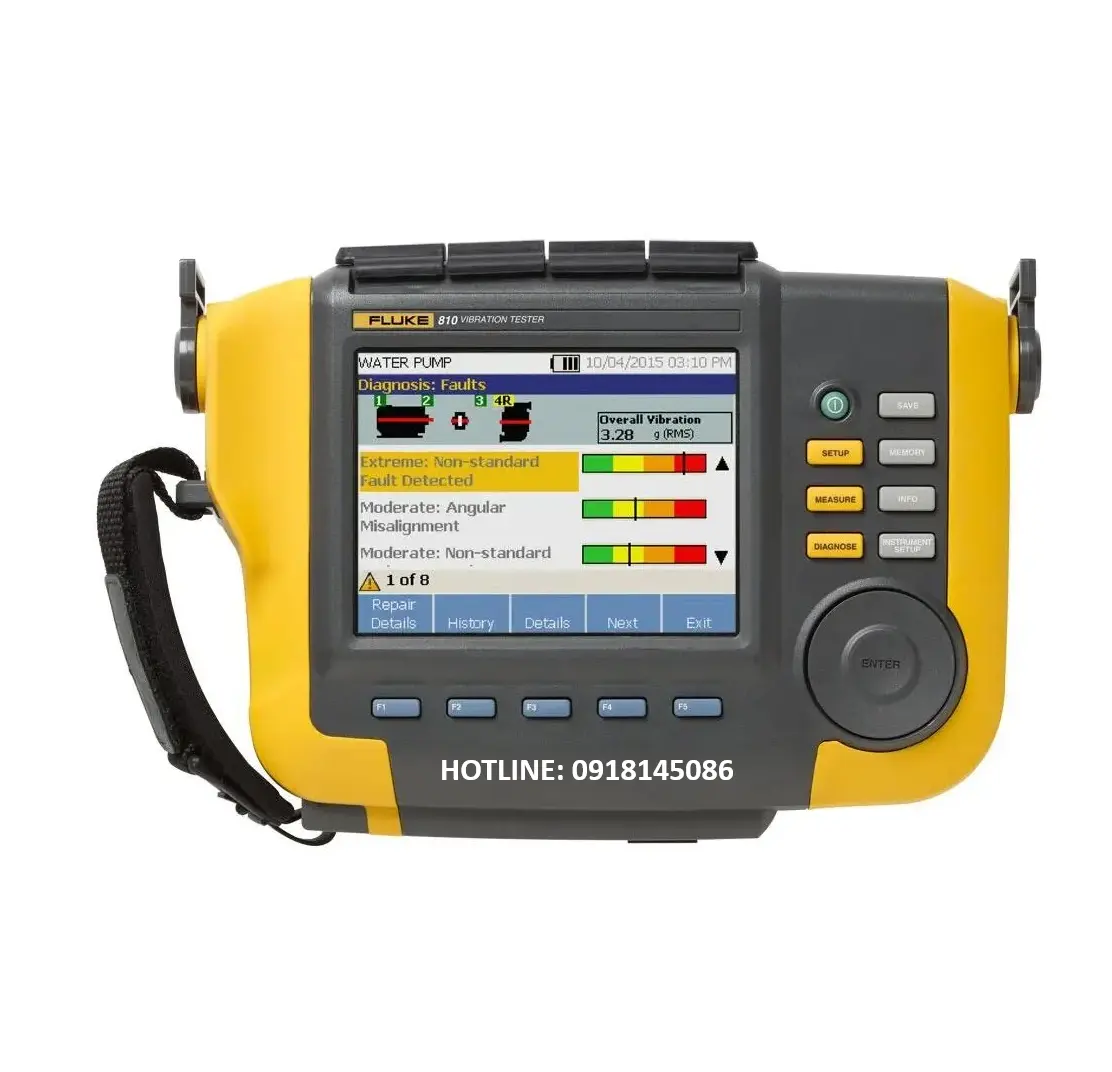

Máy đo Rung động Fluke 810

Máy đo rung động Fluke 810

Hàng có sẵn

Bảo hành: 12 Tháng

Datasheet

Mô tả

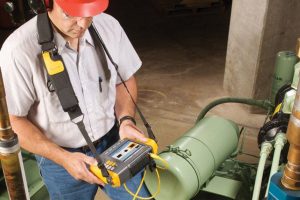

Máy đo độ rung Fluke 810

Máy đo độ rung Fluke 810 là công cụ xử lý sự cố tiên tiến nhất cho việc bảo trì cơ khí. Công nghệ chẩn đoán độc đáo giúp bạn nhanh chóng xác định phân tích độ rung và ưu tiên các vấn đề cơ học.

Máy đo rung động Fluke 810 hoạt động đơn giản và mạnh mẽ để phân tích về các lỗi máy cụ thể. Và xác định mức độ nghiêm trọng của chúng khi thực hiện các phép đo lần đầu tiên. Mà không cần lịch sử đo trước đó. Phép đo rung tổng thể và sơ đồ quang phổ. Cung cấp cho các kỹ thuật viên phân tích tổng thể của máy. Trong khi các phép đo nâng cao có thể thực hiện cho bạn để giải quyết các vấn đề quan trọng.

XEM THÊM>>> Các thiết bị đo Viễn Thông – Điện nổi bật

Các tính năng và lợi ích của Máy đo rung động Fluke 810.

  • Xác định vị trí của các lỗi cơ học phổ biến nhất (vòng bi, sai lệch, mất cân bằng, nới lỏng). Để tập trung bảo trì tập trung vào nguyên nhân gốc rễ. Giảm thời gian ngừng hoạt động ngoài dự kiến.
  • Mức rung cho phép bạn nhanh chóng đánh giá tổng thể máy trực tiếp từ màn hình chẩn đoán.
  • Thang đo mức độ nghiêm trọng với bốn mức độ nghiêm trọng giúp bạn ưu tiên công việc bảo trì.
  • Báo cáo chẩn đoán chi tiết và sơ đồ quang phổ giúp xác định chất lượng dữ liệu và thu hẹp nguyên nhân của sự cố.
  • Trợ giúp cung cấp các mẹo và hướng dẫn theo thời gian thực cho người dùng mới.
  • Cấu hình tốc độ máy linh hoạt cho phép kiểm tra nhiều loại thiết bị bao gồm ổ đĩa vành, hộp giảm tốc và bánh răng côn.
  • Bộ nhớ trong 2 GB có thể mở rộng cung cấp đủ dung lượng cho bạn.
  • Chức năng tự kiểm tra đảm bảo hiệu suất tối ưu và nhiều thời gian hơn trong công việc.
  • Máy đo tốc độ laser cho tốc độ chạy máy chính xác giúp kiểm tra nhanh chóng.
  • Gia tốc kế ba trục giúp giảm 2/3 thời gian đo so với gia tốc kế trục đơn.
  • Phần mềm PC Viewer mở rộng khả năng lưu trữ và theo dõi dữ liệu.
  • Xem thêm: Datasheet.

Máy đo độ rung Fluke 810Sử dụng máy đo độ rung Fluke 810 để:

  • Khắc phục sự cố thiết bị và hiểu nguyên nhân gốc rễ của sự cố.
  • Thiết bị khảo sát trước và sau khi bảo trì theo kế hoạch và xác nhận sửa chữa.
  • Vận hành thiết bị mới và đảm bảo lắp đặt đúng cách.
  • Cung cấp bằng chứng định lượng về tình trạng thiết bị và đầu tư vào việc sửa chữa hoặc thay thế.
  • Ưu tiên và lên kế hoạch cho các hoạt động sửa chữa và vận hành hiệu quả hơn.
  • Dự đoán sự cố thiết bị trước khi chúng xảy ra và kiểm soát hàng tồn kho phụ tùng.
  • Đào tạo kỹ thuật viên mới hoặc ít kinh nghiệm và xây dựng sự tự tin và kỹ năng trong toàn đội.

>>>> Các thiết bị đo lường trong ngành ĐIỆN quan trọng <<<<

Thông số kỹ thuật Máy đo độ rung Fluke 810.

Các lỗi thông thường
Mất cân bằng, lỏng, lệch trục và vòng bi hỏng
Phân tích
Động cơ, quạt, máy thổi, bộ truyền động đai và xích, hộp số, khớp nối, bơm ly tâm, bơm piston, bơm cánh trượt, bơm cánh quạt, bơm trục vít, bơm ren/bánh răng/bơm kiểu thùy, máy nén piston, máy nén ly tâm, máy nén trục vít, máy loại ghép trực tiếp, trục quay
Dải tốc độ quay của máy
200 rpm đến 12000 rpm
Chi tiết chẩn đoán
Chẩn đoán văn bản, mức độ nghiêm trọng của lỗi (nhẹ, trung bình, nghiêm trọng, cực kỳ nghiêm trọng), chi tiết sửa chữa, trích các đỉnh, phổ

————————————–

Thông số kỹ thuật điện máy đo độ rung Fluke 810
Dải đo
Tự động
Bộ biến đổi A/D
4 kênh, 24 bit
Dải tần khả dụng
2 Hz đến 20 kHz
Lấy mẫu
51,2 Hz
Chức năng xử lý tín hiệu số
Tự động thiết lập Bộ lọc làm trơn dữ liệu, bộ lọc thông cao, tính năng lấy mẫu giảm tốc, xếp chồng, tạo cửa sổ, FFT và lấy trung bình
Tốc độ lấy mẫu
2,5 kHz đến 50 kHz
Dải đo động
128 dB
Tỷ số tín hiệu và nhiễu
100 dB
Độ phân giải FFT
800 dòng
Cửa sổ phổ
Hanning
Đơn vị tần số
Hz, bậc (order), cpm
Đơn vị biên độ
in/sec, mm/sec, VdB (US), VdB* (Châu Âu)
Bộ nhớ cố định
Thẻ nhớ SD micro, bộ nhớ trong 2 GB + khe cho người dùng bổ sung bộ nhớ

THÔNG SỐ KỸ THUẬT CHUNG CỦA MÁY ĐO ĐỘ RUNG FLUKE 810.

Thông số kỹ thuật chung máy đo độ rung Fluke 810.
Kích thước (CxDxR)
18,56 cm x 7,00 cm x 26,72 cm (7,30 in x 2,76 in x 10,52 in)
Khối lượng (có pin)
1,9 kg (4,2 lb)
Màn hình
Màn hình LCD TFT ¼ VGA, 320 × 240 màu (5,7 inch chéo) có đèn nền LED
Kết nối đầu vào/đầu ra
Kết nối cảm biến ba trục Đầu nối M12 4 chân cắm
Kết nối cảm biến một trục Đầu nối BNC
Kết nối tốc độ kế Đầu nối Mini DIN 6 chân cắm
Kết nối máy tính Đầu nối Mini ‘B’ USB (2.0)
Pin
Loại pin Li-ion, 14,8 V, 2,55 Ah
Thời gian sạc pin Ba giờ
Thời gian sử dụng pin Tám giờ (trong điều kiện bình thường)
Bộ nguồn AC
Điện áp đầu vào 100 Vac đến 240 Vac
Tần số đầu vào 50/60 Hz
Hệ điều hành
WinCE 6.0 Core
Hỗ trợ ngôn ngữ
Tiếng Anh, tiếng Pháp, tiếng Đức, tiếng Ý, tiếng Nhật, tiếng Bồ Đào Nha, tiếng Trung Giản thể, tiếng Tây Ban Nha
Bảo hành
Một năm
Thông số kỹ thuật môi trường của Máy đo độ rung Fluke 810.
Thông số kỹ thuật về môi trường máy đo độ rung Fluke 810
Nhiệt độ hoạt động
0 °C đến 50 °C (32 °F đến 122 °F)
Nhiệt độ bảo quản
-20 °C đến 60 °C (-4 °F đến 140 °F)
Độ ẩm hoạt động
10 % đến 95 % RH (không ngưng tự)
Chứng nhận của các tổ chức
CHINA RoHS, CSA, CE, C TICK, WEEE
Tương thích điện từ
EN 61326-1:2006, EN 61010:1:2001 phiên bản 2

———————————————–

Thông số kỹ thuật cảm biến máy đo độ rung Fluke 810
Loại cảm biến
Gia tốc kế
Độ nhạy
100 mV/g (± 5 %, 25 °C)
Dải gia tốc
80 g đỉnh
Tính phi tuyến của biên độ
1%
Đáp ứng tần số
Z: 2 – 7.000 Hz ± 3dB
X, Y: 2 – 5.000 Hz ± 3dB
Yêu cầu nguồn điện (IEPE)
18 V dc đến 30 V dc, 2 mA đến 10 mA
Điện áp đầu ra phân cực
12 V dc
Nối đất
Vỏ nối đất
Thiết kế phần tử cảm biến
Sứ/ shear PZT
Vật liệu vỏ
Thép không gỉ 316L
Khung
Khớp cố định đầu vặn dạng 10-32, nam châm đất hiếm 2 cực (lực kéo 48 lb)
Đầu nối ra
4 chân cắm, M12
Đầu nối liên hợp
M12 – F4D
Bộ nhớ cố định
Tương thích TEDS 1451.4
Giới hạn rung
Tối đa 500 g
Giới hạn va đập
Tối đa 5000 g
Độ nhạy điện từ, tương đương g
100 μg/gauss
Vỏ bọc kín
Kín
Dải nhiệt độ
-50 °C đến 120 °C (-58 °F đến 248 °F) ± 7 %
Bảo hành
Một năm
Thông số kỹ thuật tốc độ kế máy đo độ rung Fluke 810.
Thông số kỹ thuật tốc độ kế máy đo độ rung Fluke 810
Kích thước (DxR)
2,86 cm x 12,19 cm (1,125 in x 4,80 in)
Khối lượng
96 g (3,4 oz) có cáp
Nguồn điện
Được máy 810 Vibration Tester cấp nguồn
Phát hiện (đọc)
Laser đi-ốt cấp 2
Dải đo
6,0 đến 99.999 rpm
Độ chính xác
6,0 đến 5999,9 rpm: ± 0,01 % và ± 1 digit
5999,9 đến 99999 rpm: ± 0,05 % và ± 1 digit
Độ phân giải
0,1 rpm
Dải đo hiệu quả
1 cm đến 100 cm (0,4 in đến 39,27 in)
Thời gian đáp ứng
1 giây (> 60 rpm)
Điều khiển
Nút đo bật/tắt
Cổng giao tiếp
Mini DIN 6 chân cắm
Chiều dài cáp
50 cm (19,586 in)
Bảo hành
Một năm
Phụ kiện của bộ đo tốc độ
Băng keo phản xạ: 1,5 cm x 52,5 cm (0,59 in × 20,67 in)

Xem thêm tại: maydocapquang.com

Phần mềm Viewer PC của máy đo độ rung Fluke 810
Yêu cầu phần cứng tối thiểu
RAM 1 GB
Yêu cầu hệ điều hành
Windows XP, Vista
