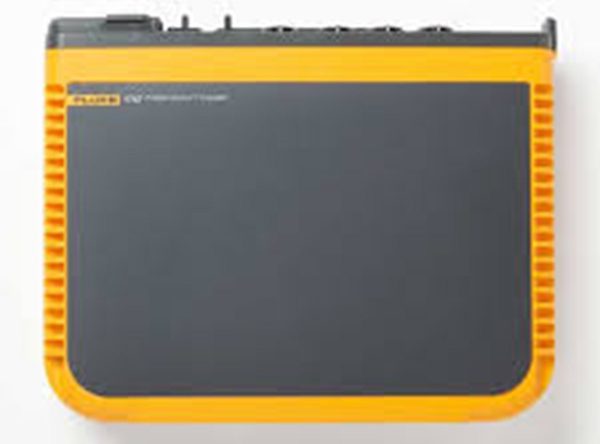

Máy ghi chất lượng điện ba pha Fluke 1742, 1746 và 1748

            Máy ghi chất lượng điện ba pha Fluke 1742, 1746 và 1748 giúp khắc phục sự cố, định lượng sử dụng năng lượng. Và thực hiện khảo sát chất lượng điện dễ dàng hơn bao giờ hết.
Fluke 1742, 1746 và 1748 cho phép bạn truy cập nhanh chóng, dễ dàng vào dữ liệu bạn cần. Để đưa ra các định mức năng lượng và phân tích quan trọng trong thời gian thực. Nhỏ gọn và chắc chắn. Máy ghi điện ba pha Fluke 1740 được thiết kế dành riêng cho kỹ thuật viên và kỹ sư cần sự linh hoạt để khắc phục sự cố. Định lượng sử dụng năng lượng và phân tích hệ thống điện.

Xem thêm các thiết bị viễn thông khác tại: ĐÂY

          Tuân thủ tiêu chuẩn chất lượng điện quốc tế như IEC 61000-4-30. Có khả năng ghi đồng thời lên tới 500 thông số trong khi chụp các sự kiện. Fluke 1740 Series giúp phát hiện các vấn đề chất lượng điện gián đoạn và khó tìm.

         Phần mềm Phân tích Năng lượng đi kèm giúp nhanh chóng đánh giá chất lượng điện năng ở đầu vào trạm biến áp hoặc tải. Theo các tiêu chuẩn quốc tế như EN 50160 và IEEE 519.Giao diện người dùng được tối ưu hóa, đầu đo linh hoạt và chức năng xác minh đo lường thông minh. Cho phép bạn đo kỹ thuật số và kết nối chính xác giúp thiết lập dễ dàng hơn bao giờ hết. Giảm thời gian của bạn trong các môi trường tiềm tàng nguy hiểm. Và giảm bớt rắc rối trong việc xử lý PPE bằng cách kết nối không dây (WiFi) để xem dữ liệu trực tiếp.

XEM THÊM>>>> Máy phân tích chất lượng điện năng Tekon 560 – Hàn Quốc

Tính năng chính của Máy ghi chất lượng điện ba pha Fluke 1742, 1746 và 1748.

  • Đo cả ba pha điện áp và dòng điện cộng với dòng trung tính.
  • Ghi nhật ký toàn diện: Hơn 20 phiên ghi nhật ký riêng biệt có thể được lưu trữ. Đầy đủ các biến số năng lượng và tự động đăng nhập để bạn không mất kết quả đo lường.
  • Đo lường với độ chính xác cao: Đạt tiêu chuẩn nghiêm ngặt theo tiêu chuẩn IEC 61000-4-30 Class A Edition3.
  • Ghi lại các điểm, quá tải và gián đoạn: 1748 ghi lại dạng sóng sự kiện và RMS. Cùng với thông tin về ngày tháng, thời gian và mức độ nghiêm trọng. Để giúp xác định nguyên nhân của các vấn đề về chất lượng điện.
  • Đo các tham số chất lượng điện năng chính: Đo sóng hài và điện áp, dòng điện. Cũng bao gồm mất cân bằng, nhấp nháy và thay đổi điện áp nhanh.
  • Giao diện người dùng được tối ưu hóa: Ghi dữ liệu phù hợp mọi lúc với thiết lập ứng dụng dựa trên PC đồ họa nhanh. Được hướng dẫn về các kết nối của bạn với tính năng xác minh thông minh. Và chức năng tự động sửa lỗi duy nhất cho bộ ghi chất lượng điện. Lỗi kết nối được tự động biểu thị thông qua đèn màu trên nút nguồn của thiết bị. Chuyển sang màu xanh lá cây sau khi được sửa.
  • Cung cấp năng lượng linh hoạt: Cấp nguồn trực tiếp từ mạch đo có sẵn cho bộ ghi chất lượng điện tự động. Từ 100 V đến 500 V hoặc từ dây điện trên tường, do đó bạn có thể kiểm tra mọi nơi.
  • Tham khảo: datasheet

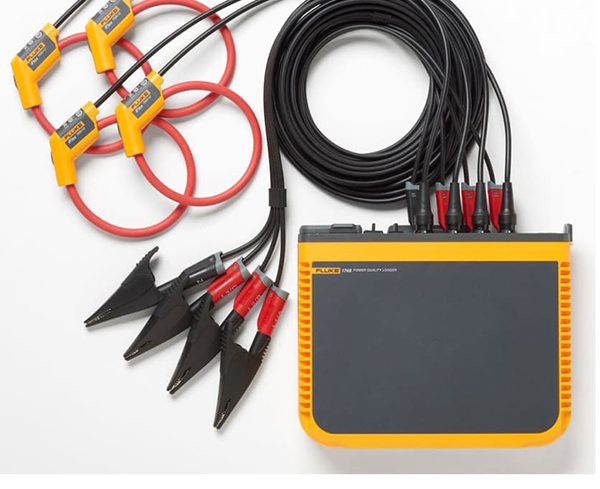

Máy ghi chất lượng điện ba-pha Fluke 1742, 1746 và 1748

THAM KHẢO: Máy phân tích chất lượng điện năng Fluke 434II – 435II

Các đặc điểm vật lý của Máy ghi chất lượng điện ba pha Fluke 1742, 1746 và 1748.

  • Chắc chắn và đáng tin cậy: Được thiết kế để chịu được môi trường khắc nghiệt với IP65.
  • Hai cổng USB bên ngoài: Một cho kết nối PC và một để tải dữ liệu đơn giản, nhanh chóng vào ổ USB tiêu chuẩn hoặc các thiết bị USB khác.
  • Kết nối Ethernet: Kết nối có dây và không dây để thiết lập thiết bị và tải xuống dữ liệu tốc độ cao.
  • Kích thước nhỏ gọn: Được thiết kế để phù hợp với không gian chật hẹp 23cm x 18cm x 5,4cm.
  • Xếp hạng an toàn cao nhất trong ngành: 600V CAT IV / 1000V CAT III.
  • Phụ kiện đo được tối ưu hóa.
  • Tuổi thọ pin: Thời gian hoạt động bốn giờ.
  • Bảo mật máy ghi chất lượng điện ba pha Fluke: Bảo vệ tài sản tốt nhất.
  • Bộ móc treo từ tính: Thuận tiện cất thiết bị một cách an toàn bên trong hoặc bên ngoài các bảng điện.

THAM KHẢO: Các thiết bị đo lường ĐIỆN QUAN TRỌNG khác.

Thông số kỹ thuật: Thiết bị ghi chất lượng điện ba-pha Fluke 1742, 1746 và 1748

Thông số kỹ thuật Máy ghi chất lượng điện ba pha Fluke.
Độ chính xác
Tham số Dải đo Độ phân giải tối đa Độ chính xác thiết bị như điều kiện tham chiếu (% số đọc + % thang đo toàn diện)
Điện áp 1000 V 0,1 V ±0,1 % điện áp định danh 1, 2
Dòng: Đầu vào trực tiếp i17xx-flex 1500IP 24 1500 A 150 A 0,01 A (tối thiểu 1,5A) 3 ±(1% + 0,02%)
1500 A 0,1 A
i17xx-flex 3000IP 24 3000 A 300 A 0,01 A (tối thiểu 3,0 A) 3 ±(1% + 0,03%)
3000 A 0,1 A
i17xx-flex 6000IP 36 6000 A 600 A 0,01 A (tối thiểu 6,0 A) 3 ±(1,5% + 0,03%)
6000 A 0,1 A
đầu kìm i40s-EL 4 A 1 mA ±(0,7% + 0,02%)
40 A 10 mA
Tần số 42,5Hz-69Hz 0,01 Hz ±(0,1%) 2
Đầu vào phụ trợ ±10 V dc 0,1 mV ±(0,2% + 0,02%)
Điện áp tối thiểu/tối đa 1000 V 0,1 V ±0,2 % điện áp đầu vào định danh 1
Dòng tối thiểu/tối đa Xác định bởi phụ kiện Xác định bởi phụ kiện ±(5% + 0,2%)
THD trên điện áp 1000% 0,10% ± 2,5%
THD trên dòng điện 1000% 0,10% ± 2,5%
Sóng hài điện áp thứ 2 đến thứ 50 1000 V 0,1 V ≥ 1 V: ±5% số đọc
< 1 V: ±0,05V
Sóng hài dòng điện thứ 2 đến thứ 50 Xác định bởi phụ kiện Xác định bởi phụ kiện ≥ 3% dải đo dòng điện: ±5% số đọc
< 3% dải đo dòng điện: ±0,15% dải đo
Mức nhấp nháy P LT , P ST 0 đến 20 0,01 5%
Thông số kỹ thuật điện Máy ghi chất lượng điện ba pha Fluke.
Thông số kỹ thuật về điện Máy ghi chất lượng điện ba pha Fluke.
Bộ cấp điện
Dải điện áp 100 V đến 500 V sử dụng đầu vào cắm an toàn khi cấp điện từ mạch điện đo
100 V đến 240 V MA-C8 và sử dụng dây nguồn tiêu chuẩn (IEC 60320 C7)
Mức tiêu thụ điện Tối đa 50 VA (tối đa 15 VA khi được cấp điện bằng bộ đổi điện MA-C8)
Hiệu suất ≥ 68,2% (phù hợp với các quy định hiệu quả năng lượng)
Tiêu thụ không tải tối đa < 0,3 W chỉ khi được cấp điện sử dụng đầu vào IEC 60320
Tần số công suất chính 50/60 Hz ±15%
Pin Máy ghi chất lượng điện ba pha Fluke Li-ion 3,7 V, 9,25 Wh, khách hàng có thể thay thế
Thời gian hoạt động của pin Thông thường 4 giờ làm việc
Thời gian sạc pin < 6 giờ
Thu thập dữ liệu
Độ phân giải 16-bit lấy mẫu đồng bộ
Tần số lấy mẫu 10,24 kHz ở mức 50/60 Hz, được đồng bộ với tần số lưới điện
Tần số tín hiệu đầu vào 50/60 Hz (42,5 to 69 Hz)

Kiểu mạch điện

1-Φ, 1-Φ IT, split phase, 3-Φ delta, 3-Φ wye, 3-Φ wye IT, 3-Φ wye cân bằng, 3-Φ Aron/Blondel (mạch tam giác 2 thành phần), 3-Φ tam giác chân mở, chỉ dòng điện (nghiên cứu tải)
Lưu trữ dữ liệu Bộ nhớ trong (người dùng không thể thay thế)
Dung lượng bộ nhớ Trung bình 20 phiên lưu trữ dữ liệu của 4 tuần với khoảng thời gian 1 phút và 500 sự kiện
Khoảng thời gian cơ bản
Các tham số đo Điện áp, dòng điện, aux, tần số, THD V, THD A, công suất, hệ số công suất, công suất cơ bản, DPF, năng lượng
Khoảng thời gian trung bình Người dùng lựa chọn: 1 giây, 5 giây, 10 giây, 30 giây, 1 phút, 5 phút, 10 phút, 15 phút, 30 phút
Thời gian trung bình cho các giá trị tối thiểu/tối đa Điện áp, dòng điện: RMS chu kỳ đầy đủ được cập nhật mỗi nửa chu kỳ (URMS1/2 theo IEC61000-4-30 Aux, Công suất: 200ms)
Khoảng thời gian theo nhu cầu (Chế độ đo năng lượng)
Các tham số đo Năng lượng (Wh, varh, VAh), PF, nhu cầu tối đa, chi phí của năng lượng
Khoảng thời gian Người dùng lựa chọn: 5 phút, 10 phút, 15 phút, 20 phút, 30 phút, tắt
Đo chất lượng điện Máy ghi chất lượng điện ba pha Fluke.
Tham số đo Điện áp, tần số, mất cân bằng, sóng hài điện áp, THD V, dòng điện, sóng hài, THD A, TDD, đa hài điện áp, TID V, đa hài dòng điện, TID A, Mức nhấp nháy, Truyền tín hiệu nguồn điện, sai lệch trên/dưới
Khoảng thời gian trung bình 10 phút cho mọi tham số
2 giờ (Mức nhấp nháy PLT lâu)
150/180 chu kỳ (3 giây) cho sóng hài (yêu cầu giấy phép phần mềm IEEE519/REPORT)
Từng sóng hài Sóng hài thứ 2 đến thứ 50
Nhóm theo IEC 61000-4-7 người dùng có thể định cấu hình trên ứng dụng: Phân nhóm phụ (sóng hài + đa hài), theo nhóm hoặc chỉ bin sóng hài
Đa hài Đa hài thứ 1 đến thứ 50
Tổng biến dạng sóng hài Được tính toán trên 50 sóng hài điện áp
Sự kiện Điện áp: sụt áp, tăng áp, gián đoạn, dòng điện: dòng điện khởi động
1748: truyền tín hiệu đường dây, điện áp quá độ (tần số thấp)
Lưu trữ dữ liệu được kích hoạt Hồ sơ RMS: RMS chu kỳ đầy đủ được cập nhật mỗi nửa chu kỳ của điện áp và dòng điện lên đến 11 giây (URMS1/2 theo IEC 61000-4-30)
Dạng sóng điện áp và dòng điện lên đến 200 ms, 10/12 chu kỳ
Truyền tín hiệu đường dây: RMS 10/12 chu kỳ của tần số được định cấu hình tối đa 120 giây

Khởi động Máy ghi chất lượng điện ba pha Fluke

Hồ sơ RMS dựa trên khởi động trạng thái ổn định RMS 1/2 chu kỳ
Tình trạng chập chờn Theo IEC 61000-4-15 và IEEE 1453
Truyền tín hiệu đường dây Hai tần số do người dùng xác định tối đa 3 kHz
Tình trạng chất lượng điện Tóm tắt các phép đo chất lượng điện trong một bảng. Có sẵn dữ liệu chi tiết cho mỗi tham số
EN 50160 Tuân thủ tiêu chuẩn
Có thể lập trình các giới hạn chất lượng điện Cho phép người dùng xác định giới hạn để tuân thủ các tiêu chuẩn
