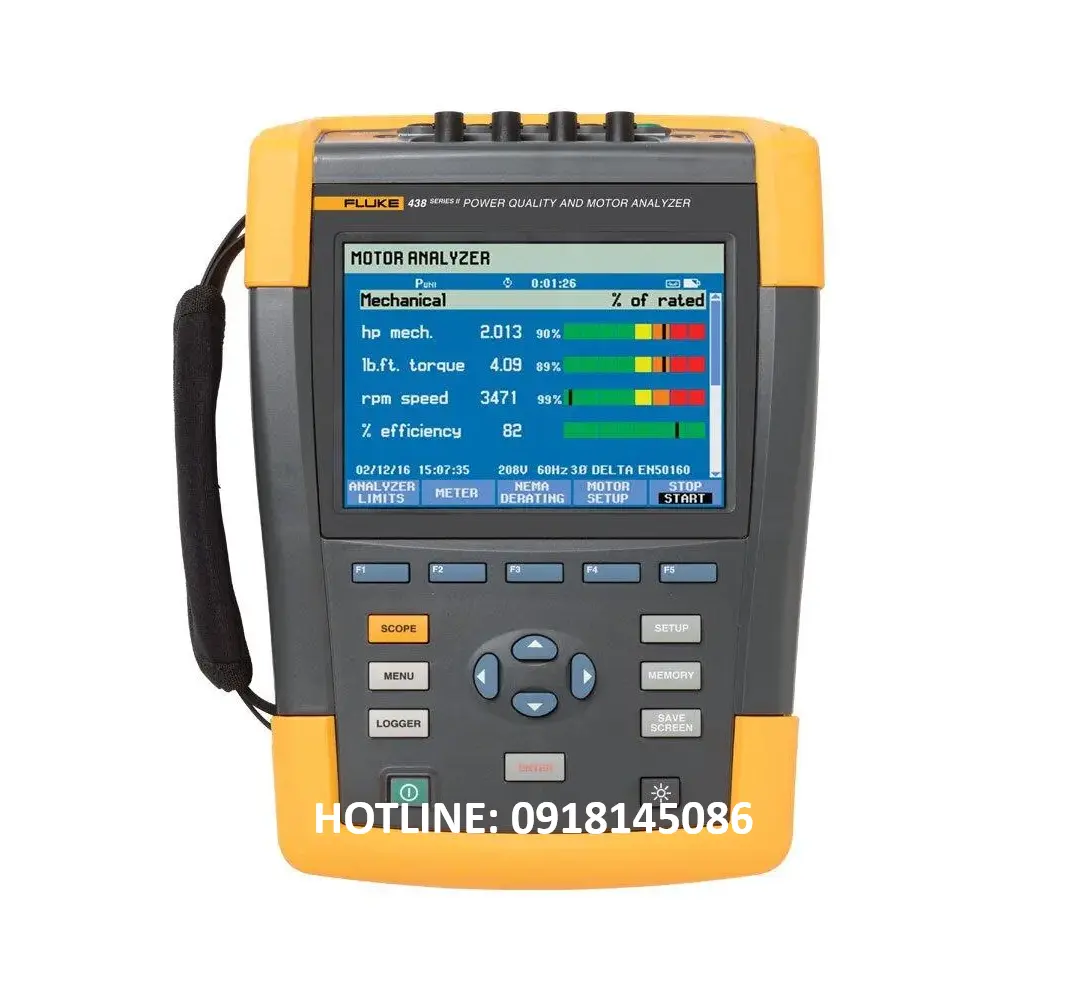

Máy phân tích chất lượng điện Fluke 438 – II
MỤC LỤC BÀI VIẾT
Máy phân tích chất lượng điện Fluke 438 – II
Máy phân tích chất lượng điện Fluke 438 – II Nhanh chóng và dễ dàng kiểm tra hiệu suất điện. Và cơ của động cơ điện, và đánh giá chất lượng điện bằng một công cụ kiểm tra duy nhất.
Máy phân tích động chất lượng điện năng Fluke 438-II mới thêm khả năng đo lường cơ học cho động cơ điện. Nhanh chóng và dễ dàng đo lường và phân tích các thông số hiệu suất cơ và điện chính. Như công suất, hài, mất cân bằng, tốc độ động cơ. mô-men xoắn và cơ khí điện mà không cần cảm biến cơ học.
XEM THÊM>>> Máy phân tích chất lượng điện CA 8436
Các đặc điểm nổi bật của Máy phân tích chất lượng điện Fluke 438-II
438-II có thể giúp định vị, dự đoán, ngăn ngừa và khắc phục sự cố chất lượng điện. Trong các hệ thống điện ba pha và một pha, và cung cấp cho các kỹ thuật viên thông tin cơ và điện.
- Đo các thông số chính trên động cơ trực tiếp và động cơ. Được điều khiển bởi các hệ thống truyền động biến tần cụ thể. Bao gồm mô-men xoắn, RPM, công suất cơ và hiệu suất động cơ
- Thực hiện phân tích động cơ bằng cách vẽ các yếu tố giảm xếp hạng động cơ.
- Tính toán công suất và hiệu suất cơ học mà không cần cảm biến cơ học. Chỉ cần kết nối với các dây dẫn đầu vào và bạn đã sẵn sàng để đi
- Đo các thông số công suất điện như Điện áp. Dòng điện, Công suất, Công suất biểu kiến. Hệ số công suất, Hài và mất cân bằng để xác định các đặc tính ảnh hưởng đến hiệu suất động cơ
- Xác định các vấn đề về chất lượng điện như dips, swells, transitor, sóng hài và mất cân bằng
- Công nghệ dữ liệu PowerWave thu thập dữ liệu RMS nhanh và hiển thị trung bình nửa chu kỳ. Và dạng sóng để mô tả động lực học của hệ thống điện (khởi động máy phát điện, chuyển mạch UPS, v.v.)
- Chức năng chụp dạng sóng thu được 100/120 chu kỳ (50/60 Hz) của mỗi sự kiện được phát hiện. Ở tất cả các chế độ, mà không cần thiết lập
- Chế độ tạm thời tự động thu thập dữ liệu dạng sóng ở 200 kS / s trên tất cả các pha đồng thời lên đến 6 kV.
Tham khảo thêm>>> Các thiết bị đo lường điện khác
Thông số kỹ thuật của thiết bị phân tích chất lượng điện Fluke 438 – II.
| CÔNG NGHỆ TRUYỀN ĐỘNG BIẾN TỐC CÓ TRONG 438-II | ||||
|---|---|---|---|---|
| Loại biến tần | Chỉ VSI (điều khiển điện áp) * | |||
| Phương pháp điều khiển | Điều khiển V / f, vectơ vòng hở, vectơ vòng kín, ổ đĩa với bộ mã hóa. | |||
| Tần số | 40 đến 70 Hz | |||
| CÔNG NGHỆ TRUYỀN ĐỘNG BIẾN TỐC ĐỘ KHÔNG CÓ TRONG 438 – II. | ||||
| Loại biến tần | CSI | |||
| Động cơ loại | Đồng bộ (DC, stepper, nam châm vĩnh cửu, v.v.) | |||
| Tần số động cơ | <40 và> 70 Hz | |||
| THÔNG SỐ KỸ THUẬT CƠ | ||||
| ĐO ĐỘNG CƠ | ||||
| Phạm vi | Độ phân giải | Độ chính xác | Giới hạn mặc định | |
| Động cơ điện | 0,7 mã lực đến 746 mã lực1 mã lực đến 1000 mã lực | 0,1 kW0,1 hp | ± 3% 1± 3% 1 | 100% = công suất định mức100% = công suất định mức |
| Mô-men xoắn | 0 Nm đến 10 000 Nm0 lb ft đến 10 000 lb ft | 0,1 Nm0,1 lb ft | ± 5% 1± 5% 1 | 100% = mô-men xoắn định mức100% = mô-men xoắn định mức |
| vòng / phút | 0 vòng / phút đến 3600 vòng / phút | 1 vòng / phút | ± 3% 1 | 100% = vòng / phút định mức |
| Hiệu quả | 0% đến 100% | 0,10% | ± 3% 1 | Quốc hội |
| Mất cân bằng (Nema) | 0% đến 100% | 0,10% | ± 0,15% | 5% |
| Hệ số điện áp sóng hài (Nema) |
0 đến 0,20 | 0,1 | ± 1,5% | 0,15 |
| Yếu tố mất cân bằng | 0,7 đến 1 | 0,1 | chỉ định | NA |
| Yếu tố dẫn xuất sóng hài | 0,7 đến 1 | 0,1 | chỉ định | NA |
| Tổng yếu tố dẫn xuất Nema |
0,5 đến 1 | 0,1 | chỉ định | NA |
THÔNG SỐ KỸ THUẬT MÁY PHÂN TÍCH CHẤT LƯỢNG ĐIỆN FLUKE 438 – II. |
||||
| Vôn | Mô hình | Phạm vi đo lường | Độ phân giải | Độ chính xác |
| Vrms (AC + DC) | Pha 1 V đến 1000 V đến trung tính | 0,01 V | ± 0,1% điện áp danh định 1 | |
| Vpk | 1 Vpk đến 1400 Vpk | 1 V | 5% điện áp danh định | |
| Hệ số điện áp (CF) | 1,0> 2,8 | 0,01 | ± 5% | |
| Vrms½ | 0,1 V | ± 0,2% điện áp danh định | ||
| Vfund | 0,1 V | ± 0,1% điện áp danh định | ||
| Ampe (AC + DC) | i430-Flex 1x | 5 A đến 6000 A | 1 A | ± 0,5% ± 5 counts |
| i430-Flex 10 | 0,5 A đến 600 A | 0,1 A | ± 0,5% ± 5 counts | |
| 1mV / A 1x | 5 A đến 2000 A | 1A | ± 0,5% ± 5 counts | |
| 1mV / A 10 x | 0,5 AA đến 200 A (chỉ AC) | 0,1 A | ± 0,5% ± 5 counts | |
| Apk | i430-Flex | 8400 Apk | 1 cánh tay | ± 5% |
| 1mV / A | 5500 Apk | 1 cánh tay | ± 5% | |
| Hệ số đỉnh (CF) | 1 đến 10 | 0,01 | ± 5% | |
| Amps½ | i430-Flex 1x | 5 A đến 6000 A | 1 A | Số lượng 1% ± 10 |
| i430-Flex 10 | 0,5 A đến 600 A | 0,1 A | Số lượng 1% ± 10 | |
| 1mV / A 1x | 5 A đến 2000 A | 1 A | Số lượng 1% ± 10 | |
| 1mV / A 10 x | 0,5 AA đến 200 A (chỉ AC) | 0,1 A | Số lượng 1% ± 10 | |
| Quỹ | i430-Flex 1x | 5 A đến 6000 A | 1 A | ± 0,5% ± 5 đếm |
| i430-Flex 10 | 0,5 A đến 600 A | 0,1 A | ± 0,5% ± 5 đếm | |
| 1mV / A 1x | 5 A đến 2000 A | 1 A | ± 0,5% ± 5 đếm | |
| 1mV / A 10 x | 0,5 AA đến 200 A (chỉ AC) | 0,1 A | ± 0,5% ± 5 đếm | |
THÔNG SỐ KỸ THUẬT CHUNG Máy phân tích chất lượng điện Fluke 438-II (Datasheet) |
||||
| Màn hình | Độ phân giải LCD: 320 x 240 pixel. Độ tương phản và độ sáng: có thể điều chỉnh theo người dùng. | |||
| Bộ nhớ | Tiêu chuẩn thẻ SD 8GB, tối đa 32 GB tùy chọn. | |||
| MÔI TRƯỜNG | ||||
| Nhiệt độ hoạt động | 0 ° C ~ + 40 ° C; + 40 ° C ~ + 50 ° C excl. ắc quy | |||
| Nhiệt độ lưu trữ | -20 ° C ~ + 60 ° C | |||
| Độ ẩm | + 10 ° C ~ + 30 ° C: 95% không ngưng tụ RH + 30 ° C ~ + 40 ° C: 75% không ngưng tụ rh + 40 ° C ~ + 50 ° C: 45% không ngưng tụ |
|||
| Độ cao hoạt động tối đa. | Lên đến 2.000 m (6666 ft) cho CAT IV 600 V, CAT III 1000 V. Lên đến 3.000 m (10.000 ft) cho CAT III 600 V, CAT II 1000 V. Độ cao lưu trữ tối đa 12 km (40.000 ft) |
|||
| Tương thích điện từ (EMC) | EN 61326 (2005-12) về phát thải và miễn dịch | |||
| Giao diện | Mini-USB-B, Cổng USB riêng biệt cho kết nối PC Khe cắm thẻ SD có thể truy cập được sau pin thiết bị. | |||
| Sự bảo đảm | Ba năm (bộ phận và lao động) trên nhạc cụ chính, một năm về phụ kiện.. | |||
