🔆 Bộ chuyển mạch quang mở rộng RTUe-9120 EXFO – Giải pháp chuyển mạch quang mật độ cao cho hệ thống giám sát sợi quang

🌐 Giới thiệu bộ chuyển mạch quang mở rộng RTUe EXFO

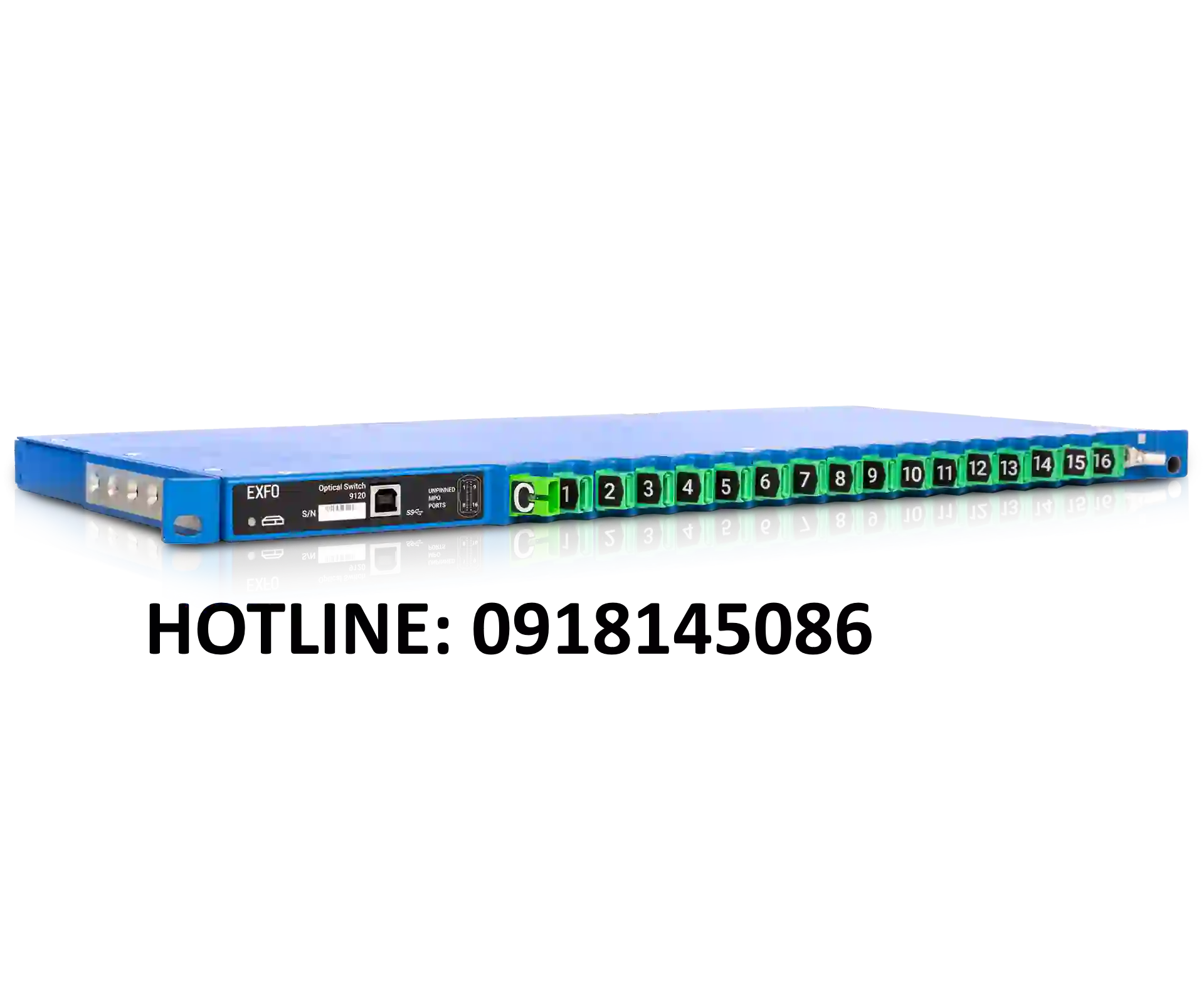

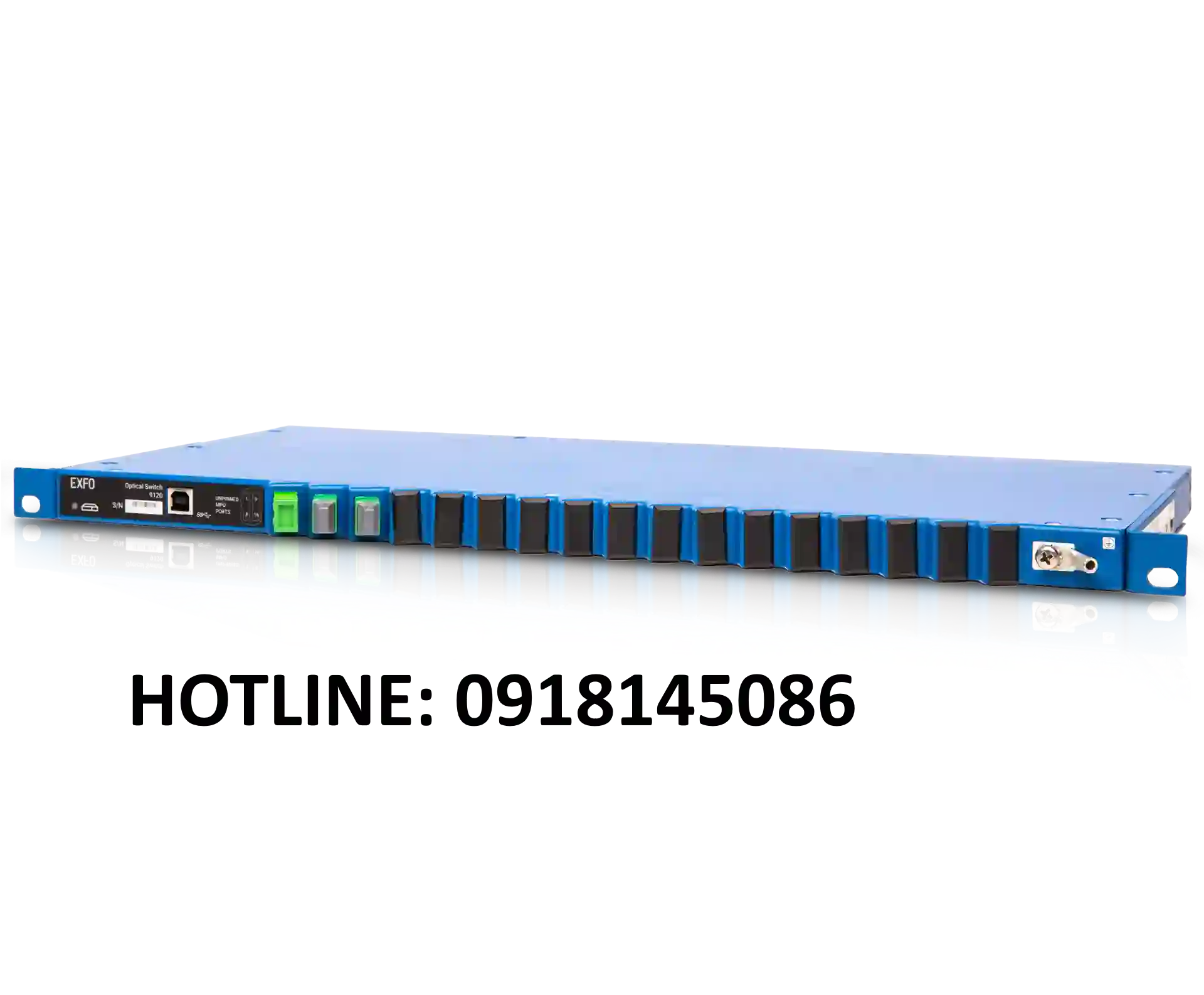

Bộ chuyển mạch quang mở rộng RTUe-9120 (External Optical Switch) là thiết bị MEMS 1×N optical switch được EXFO thiết kế để mở rộng khả năng giám sát quang trong các hệ thống Remote Fiber Testing & Monitoring (RFTM).

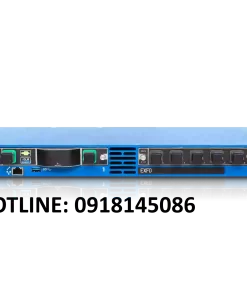

RTUe-9120 đóng vai trò như cầu nối chuyển mạch quang công suất cao giữa thiết bị đo kiểm RTU-2 (Remote Test Unit) và các tuyến sợi quang ở hiện trường, cho phép mở rộng khả năng đo từ một vài tuyến lên đến hàng trăm tuyến quang chỉ với một hệ thống duy nhất.

Thiết bị này được xem là giải pháp mở rộng quang học hiệu quả và tiết kiệm nhất hiện nay, nhờ:

• Thiết kế ½U nhỏ gọn,

• Mật độ cổng cao (lên tới 256 port/thiết bị),

• Độ suy hao thấp (~2 dB),

• Và độ bền cực cao tới 2.5 tỷ chu kỳ chuyển mạch.

⚙️ Cấu trúc và nguyên lý hoạt động của Bộ chuyển mạch quang mở rộng RTUe-9120

RTUe-9120 hoạt động theo nguyên lý MEMS (Micro-Electro-Mechanical Systems) — sử dụng gương siêu nhỏ điều khiển bằng điện tử để định tuyến tín hiệu quang từ cổng đầu vào đến các cổng đầu ra khác nhau.

Cấu hình phổ biến của RTUe-9120:

• 1×32, 1×64, 1×128, hoặc 1×256 port (tùy theo phiên bản).

• Cổng đầu vào (input): SC/APC.

• Cổng đầu ra (output): MPO-APC 16 fiber per connector, giúp tối ưu mật độ kết nối.

Khi kết nối với RTU-2 EXFO, thiết bị này giúp mở rộng khả năng giám sát quang tới hàng trăm tuyến sợi quang từ một đầu đo OTDR duy nhất, tạo thành hệ thống Remote Fiber Test & Monitoring hoàn chỉnh.

💡 Đặc điểm nổi bật của bộ chuyển mạch quang mở rộng RTUe EXFO

1️⃣ Thiết kế nhỏ gọn, mật độ cổng cao – tối đa 256 port trong ½U

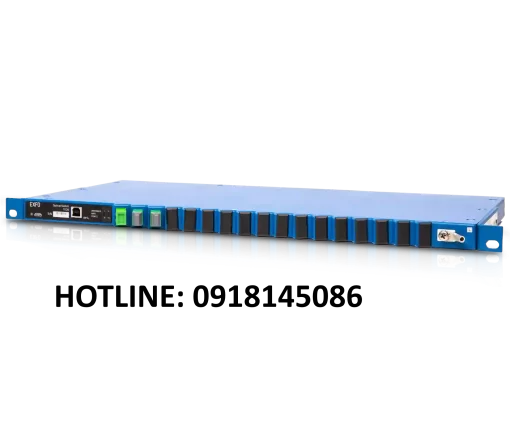

RTUe-9120 có thiết kế rackmount ½U (22 mm x 440 mm x 220 mm), cực kỳ nhỏ gọn so với mật độ cổng mà nó cung cấp.
Một rack 1U có thể chứa tới 512 port (hai đơn vị RTUe-9120), giúp tiết kiệm đáng kể không gian trong tủ thiết bị hoặc trung tâm dữ liệu.

Các tùy chọn cổng:

• RTUe-9120-32 → 1×32

• RTUe-9120-64 → 1×64

• RTUe-9120-128 → 1×128

• RTUe-9120-256 → 1×256

👉 Đây là mức mật độ cổng cao nhất trong dòng chuyển mạch quang MEMS dùng cho OTDR hiện nay.

2️⃣ Hiệu năng quang học vượt trội – suy hao thấp, phản xạ nhỏ

Thiết bị RTUe-9120 được tối ưu để hoạt động ổn định trong các ứng dụng đo kiểm yêu cầu cao:

Công nghệ MEMS latching giúp đảm bảo ổn định, không tiêu hao điện khi duy trì trạng thái – lý tưởng cho hệ thống 24/7 continuous monitoring.

3️⃣ Độ bền cơ học cao – 2,5 tỷ chu kỳ hoạt động

Nhờ sử dụng cơ chế MEMS chất lượng cao, RTUe-9120 đạt tuổi thọ vượt trội (2.5×10⁹ lần chuyển mạch) – tương đương hàng chục năm hoạt động liên tục trong môi trường giám sát quang.
Đây là yếu tố then chốt để đảm bảo độ tin cậy khi thiết bị phải chuyển hướng tín hiệu OTDR liên tục giữa hàng trăm tuyến sợi.

4️⃣ Kết nối tiêu chuẩn MPO-APC – tối ưu cho hệ thống FTTx và Datacenter

Các cổng đầu ra của RTUe-9120 sử dụng đầu nối MPO-APC 16 fiber (trên ferrule 24 sợi) – giúp:

• Tăng mật độ kết nối mà không chiếm nhiều không gian.

• Dễ dàng kết nối với panel, patch cord hoặc module OTDR.

• Giảm thiểu lỗi khi lắp đặt và bảo trì nhờ thiết kế “plug & play”.

5️⃣ Tiêu thụ điện năng cực thấp – chỉ 1 W

Thiết bị được cấp nguồn qua cổng USB 2.0, tiêu thụ điện năng trung bình chỉ 1 W, không cần nguồn riêng hay quạt tản nhiệt, giúp:

• Giảm nhiệt độ trong rack.

• Hoạt động ổn định, không ồn.

• Tăng tuổi thọ thiết bị và tiết kiệm năng lượng.

🧩 Ứng dụng của bộ chuyển mạch quang mở rộng RTUe-9120 EXFO

1️⃣ Hệ thống giám sát quang từ xa (Remote Fiber Testing & Monitoring)

RTUe-9120 được thiết kế để hoạt động như switch mở rộng cho RTU-2, cho phép giám sát hàng trăm tuyến quang từ một điểm trung tâm.

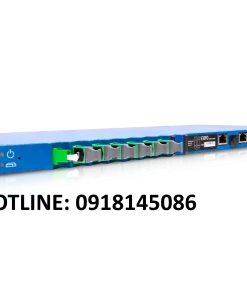

• Khi kết hợp RTU-2 + RTUe-9120 + OTAU-9150, hệ thống có thể bao phủ tới hàng nghìn tuyến quang.

• Phù hợp cho các nhà mạng, ISP, hoặc nhà vận hành hạ tầng quang lớn.

2️⃣ Mạng FTTx / PON

• Giúp RTU-2 mở rộng khả năng giám sát OLT–Splitter–ONT trên nhiều tuyến khác nhau.

• Đảm bảo giám sát liên tục 24/7 mà không cần lắp OTDR tại từng khu vực.

• Hỗ trợ đo kiểm live fiber (1650 nm) mà không ảnh hưởng đến dịch vụ thuê bao.

3️⃣ Mạng Metro, Core và Data Center

• Dùng để đo kiểm, giám sát và định tuyến tín hiệu OTDR trong mạng backbone hoặc campus có nhiều tuyến quang.

• Quản lý tập trung, giảm chi phí triển khai và nhân lực tại hiện trường.

• Lý tưởng cho interconnect data center, nơi mật độ sợi rất cao.

📊 Thông số kỹ thuật chi tiết của bộ chuyển mạch quang RTUe-9120

🧱 Ưu điểm của bộ chuyển mạch quang mở rộng RTUe EXFO

✅ Mật độ cổng cực cao – tối đa 512 port/1U rack
✅ Thiết kế nhỏ gọn, dễ lắp đặt và bảo trì
✅ Suy hao thấp – hiệu năng quang học vượt trội
✅ Độ bền chuyển mạch 2.5 tỷ chu kỳ
✅ Tương thích hoàn toàn với RTU-2 và OTAU-9150 EXFO
✅ Tiêu thụ điện năng thấp, không cần nguồn rời
✅ Lý tưởng cho mạng FTTx, 5G, Metro và Data Center

🔩 Cấu hình đặt hàng của Bộ chuyển mạch quang RTUe-9120

Mã sản phẩm: RTUe-9120-SPLX-XX

Ví dụ: RTUe-9120-SPLX-64 → bộ chuyển mạch quang MEMS 1×64, đầu ra MPO-APC.

🧠 Giải pháp triển khai hệ thống RTU-2 + RTUe-9120 – Remote Fiber Test System hoàn chỉnh

Sơ đồ ứng dụng thực tế

Mô tả:

• RTU-2 thực hiện đo OTDR.

• RTUe-9120 điều khiển hướng tín hiệu quang tới từng tuyến thông qua MEMS switch.

• OTAU-9150 cho phép đo kiểm các tuyến ở xa qua mạng Metro hoặc Core.

Hệ thống này giúp một thiết bị OTDR có thể giám sát hàng nghìn tuyến sợi, giảm đáng kể chi phí thiết bị và nhân sự bảo trì.

📈 Ứng dụng nổi bật của RTUe-9120 trong giám sát sợi quang hiện đại

🧾 Kết luận: Bộ chuyển mạch quang mở rộng RTUe-9120 – Giải pháp tối ưu cho mạng giám sát sợi quang quy mô lớn

Bộ chuyển mạch quang mở rộng RTUe-9120 EXFO là lựa chọn hàng đầu cho các hệ thống giám sát và đo kiểm sợi quang từ xa (Remote Fiber Monitoring System).

Với thiết kế nhỏ gọn, mật độ cổng cao, độ bền 2.5 tỷ chu kỳ, suy hao thấp, và tương thích hoàn toàn với RTU-2 / OTAU-9150, thiết bị này giúp:

• Mở rộng vùng giám sát lên đến hàng nghìn tuyến quang,

• Tự động hóa quy trình đo OTDR,

• Giảm chi phí đầu tư và vận hành mạng quang,

• Và đảm bảo độ tin cậy cao cho hạ tầng viễn thông hiện đại.

THAM KHẢO:  WEBSITE CHÍNH HÃNG RTUe-9120 – External optical switch

THAM KHẢO: CÁC THIẾT BỊ SỬ DỤNG ĐỂ GIÁM SÁT SỢI QUANG CỦA EXFO
