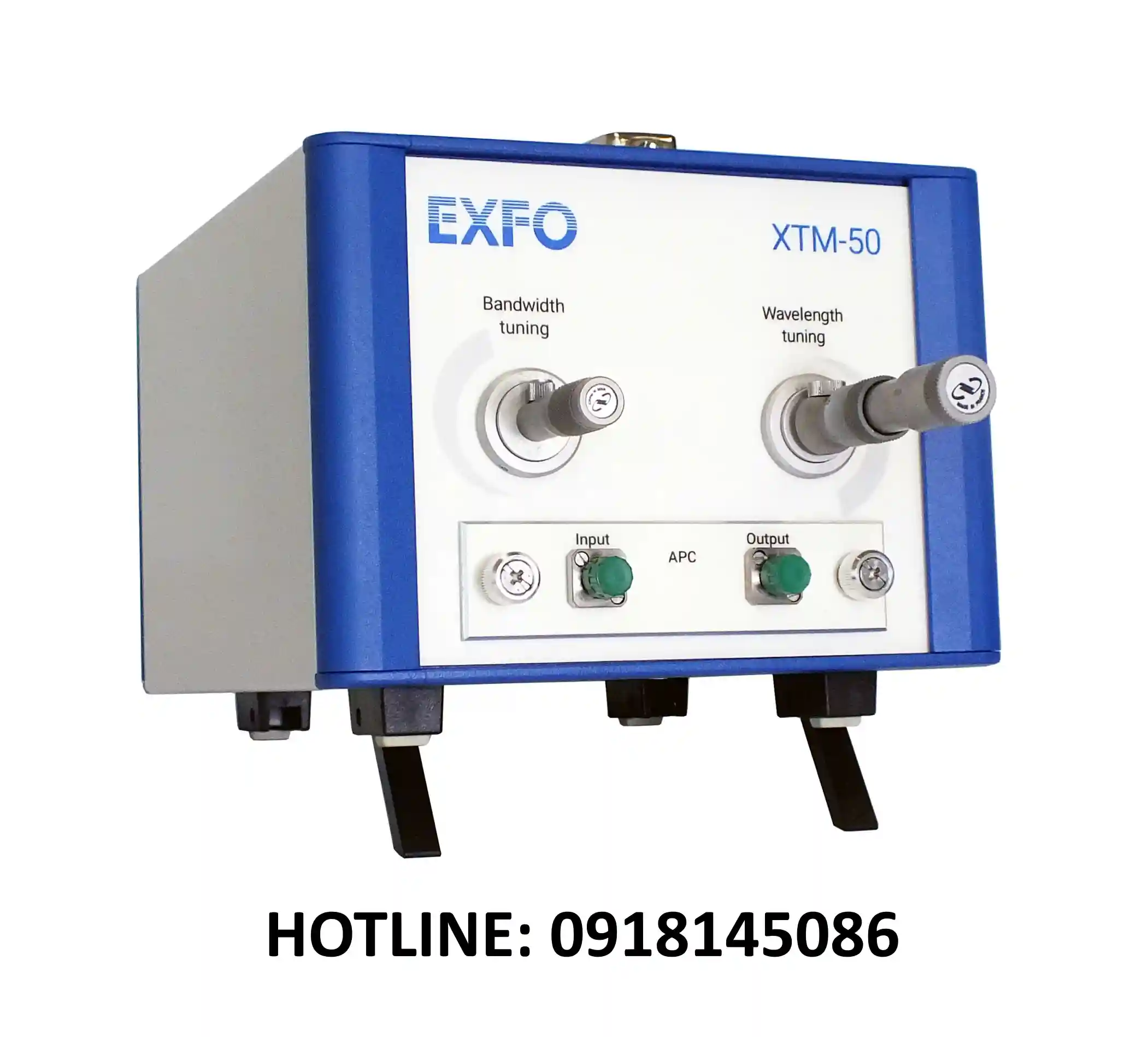

Bộ lọc quang EXFO XTM50 – Tunable Optical Filter với băng thông điều chỉnh linh hoạt

Bộ lọc quang EXFO XTM50 trong ứng dụng thực tế

Bộ lọc quang EXFO XTM50 được thiết kế để đáp ứng nhu cầu ngày càng cao trong nghiên cứu và kiểm thử viễn thông. Với khả năng chọn lọc kênh quang DWDM, thiết bị cho phép tách chính xác từng kênh hoặc nhóm kênh trong hệ thống truyền dẫn mật độ cao.

Trong môi trường phòng thí nghiệm, bộ lọc quang XTM50 thường được dùng để phân tích hiệu suất của transceiver, đánh giá các định dạng điều chế phức tạp và mô phỏng điều kiện lọc của ROADM nhiều tầng. Ngoài ra, nó còn giúp tạo nguồn OSNR biến đổi khi kết hợp với nguồn ASE và attenuator quang, đóng vai trò quan trọng trong các bài đo BER.

Giới thiệu bộ lọc băng thông điều chỉnh EXFO XTM50

Bộ lọc băng thông điều chỉnh EXFO XTM50 là tunable optical filter cho phép kiểm soát độc lập bước sóng trung tâm và độ rộng băng thông. Nhờ công nghệ quadruple-pass độc quyền, thiết bị đạt được cạnh lọc siêu sắc (lên đến 800 dB/nm) và độ cách ly ngoài băng cao hơn nhiều so với các bộ lọc double-pass thông thường.

Với dải điều chỉnh bước sóng lên tới 200 nm (bao phủ băng S, C và L), cùng băng thông từ 32 pm đến 5 nm, bộ lọc quang EXFO XTM50 cung cấp sự linh hoạt vượt trội, hỗ trợ phân tích từ kênh DWDM đơn lẻ đến các super-channels trong hệ thống truyền dẫn quang hiện đại.

Các tính năng nổi bật của bộ lọc quang EXFO XTM50

Những đặc điểm kỹ thuật tiên tiến giúp bộ lọc quang EXFO XTM50 nổi bật:

• Điều chỉnh độc lập bước sóng trung tâm và băng thông.

• Hồ lọc flat-top với ripple cực thấp (<0,2 dB).

• Băng thông khả dụng từ 32 pm (4 GHz) đến 5 nm (625 GHz).

• Độ dốc cạnh lọc cực sắc, đạt 500–800 dB/nm.

• Độ cách ly ngoài băng cao, ≥ 40 dB (typical đến 60 dB).

• Độ chính xác và lặp lại cao nhờ cơ chế dịch chuyển tinh vi.

• Hỗ trợ nhiều loại sợi: SMF hoặc PMF.

• Tùy chọn đầu nối FC/PC hoặc FC/APC.

Những yếu tố này khiến bộ lọc băng thông EXFO XTM50 trở thành công cụ không thể thiếu trong cả R&D và sản xuất.

Lợi ích khi sử dụng bộ lọc băng thông EXFO XTM50

Việc triển khai bộ lọc băng thông EXFO XTM50 trong hệ thống kiểm thử mang lại nhiều lợi ích:

1. Chọn lọc tín hiệu chính xác: Lọc kênh DWDM cách nhau chỉ 10 GHz.

2. Nâng cao chất lượng phân tích: Flat-top profile giúp giữ nguyên dạng tín hiệu.

3. Đa ứng dụng: Dùng trong kiểm thử BER, OSNR, modulation formats.

4. Hiệu năng ổn định: Thiết bị được chứng nhận ISO, vận hành bền bỉ.

5. Dễ tích hợp: Điều khiển từ xa qua Ethernet, USB, RS-232 hoặc GPIB.

Ứng dụng chuyên sâu của bộ lọc quang XTM50

Bộ lọc quang XTM50 được sử dụng rộng rãi trong nhiều trường hợp:

• DWDM channel selection: Phân tích riêng từng kênh hoặc nhóm kênh.

• Variable OSNR source: Tạo nhiễu quang ổn định cho tất cả kênh DWDM.

• R&D modulation formats: Phân tích tín hiệu QAM, OFDM, coherent.

• ROADM emulation: Tái hiện tác động lọc nhiều tầng của mạng thực.

• System optimization: Đánh giá margin loss và cải thiện thiết kế mạng.

Ứng dụng đa dạng này chứng tỏ bộ lọc quang EXFO XTM50 là công cụ quan trọng trong nghiên cứu viễn thông.

Bảng thông số kỹ thuật bộ lọc quang EXFO XTM50

Bảng dưới đây tóm tắt các thông số chính của bộ lọc quang EXFO XTM50:

Các phiên bản và tùy chọn của bộ lọc quang EXFO XTM50

Bộ lọc quang EXFO XTM50 có nhiều phiên bản để đáp ứng các nhu cầu khác nhau:

• Standard: Băng thông 50–950 pm, phù hợp DWDM testing.

• Ultrafine: Băng thông siêu hẹp 32–650 pm, hỗ trợ super-channels.

• O-band: Hoạt động trong dải 1260–1360 nm, dành cho PON.

• Wide: Băng thông siêu rộng đến 5 nm, phù hợp nghiên cứu băng rộng.

Ngoài ra, thiết bị có tùy chọn sợi quang SMF hoặc PMF, đầu nối FC/PC hoặc FC/APC, cùng các phiên bản tự động hóa với giao diện cảm ứng, USB và Ethernet.

Bộ lọc băng thông EXFO XTM50 – Sự lựa chọn cho tương lai mạng quang

Trong bối cảnh các mạng viễn thông ngày càng đòi hỏi dung lượng cao và chất lượng ổn định, bộ lọc băng thông EXFO XTM50 chính là giải pháp tối ưu. Thiết bị không chỉ phục vụ kiểm thử R&D mà còn hỗ trợ dây chuyền sản xuất, đảm bảo chất lượng transceiver trước khi thương mại hóa.

Với độ chính xác cao, độ cách ly mạnh và khả năng điều chỉnh linh hoạt, bộ lọc quang EXFO XTM50 đã và đang trở thành công cụ then chốt trong xây dựng hệ thống truyền dẫn quang thế hệ mới.

Kết luận

Bộ lọc quang EXFO XTM50 là tunable optical filter hàng đầu, sở hữu nhiều ưu điểm vượt trội: băng thông điều chỉnh từ 32 pm đến 5 nm, độ cách ly ≥ 40 dB, cạnh lọc siêu sắc và tính linh hoạt trong điều khiển. Đây là giải pháp lý tưởng cho kiểm thử DWDM, phân tích modulation formats, mô phỏng ROADM và tối ưu hóa mạng quang.
