Bộ thu phát công suất quang EXFO – Giải pháp đo kiểm quang FiberBasix 50 chính xác, bền bỉ và dễ sử dụng

Bộ thu phát công suất quang EXFO FiberBasix 50 là giải pháp đo kiểm quang cầm tay đơn giản, tiết kiệm và đáng tin cậy, được thiết kế dành cho các kỹ sư triển khai, bảo trì và kiểm định hệ thống mạng quang.

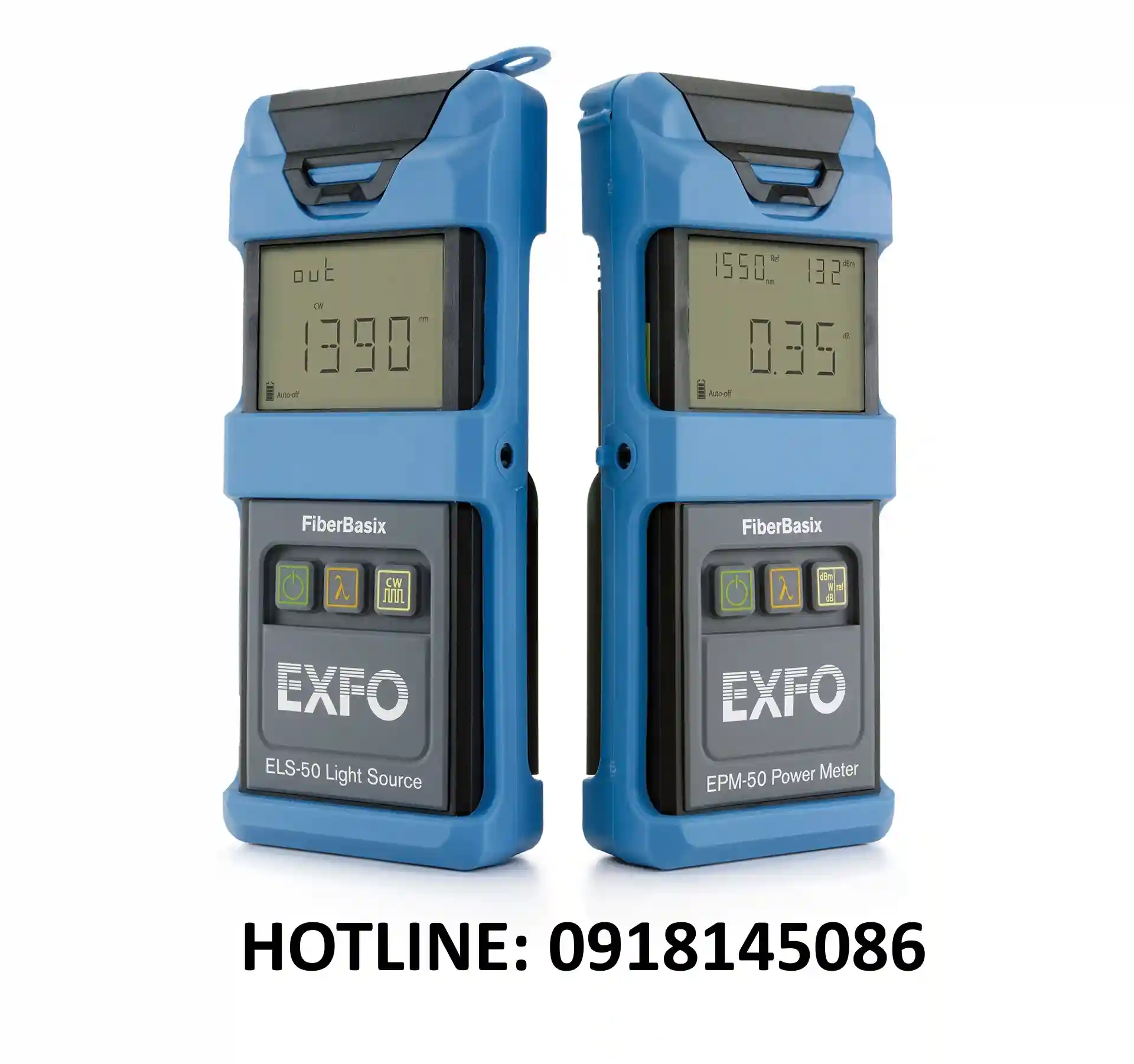

Bộ thiết bị gồm hai thành phần chính: ELS-50 Light Source (nguồn sáng quang) và EPM-50 Power Meter (máy đo công suất quang) – kết hợp hoàn hảo để đo suy hao, kiểm tra tín hiệu và xác nhận chất lượng đường truyền sợi quang trong mọi ứng dụng từ LAN, FTTH, CATV đến mạng viễn thông ngoài trời.

1. Tổng quan về bộ thu phát công suất quang EXFO FiberBasix 50 – thiết bị đo quang đơn giản, hiệu quả và bền bỉ

EXFO FiberBasix 50 Series là dòng thiết bị đo quang cầm tay được sản xuất theo tiêu chuẩn công nghiệp, đáp ứng các yêu cầu đo kiểm cơ bản hàng ngày mà vẫn đảm bảo độ chính xác và độ ổn định cao.
Với thiết kế nhỏ gọn, dễ thao tác, bộ thu phát công suất quang EXFO giúp kỹ sư đo suy hao tín hiệu (link-loss characterization) nhanh chóng và chính xác ngay tại hiện trường.

Bộ sản phẩm bao gồm:

• ELS-50 Light Source: nguồn sáng ổn định đa bước sóng.

• EPM-50 Power Meter: máy đo công suất quang chính xác, có khả năng đặt giá trị tham chiếu (referencing).

2. Cấu tạo và nguyên lý hoạt động của bộ thu phát công suất quang EXFO FiberBasix 50

Bộ thiết bị FiberBasix 50 hoạt động dựa trên nguyên lý phát sáng – đo công suất phản hồi, cho phép xác định suy hao trên sợi quang bằng cách so sánh công suất đầu ra của nguồn sáng (ELS-50) với công suất nhận được ở đầu kia (EPM-50).
Thiết bị sử dụng laser hoặc LED đa bước sóng (850/1300/1310/1490/1550 nm) và detector InGaAs độ nhạy cao, phù hợp với cả hệ thống singlemode và multimode.

3. Ưu điểm nổi bật của bộ thu phát công suất quang EXFO – FiberBasix 50

3.1. Đo chính xác và ổn định trong mọi điều kiện môi trường

Cả hai thiết bị ELS-50 và EPM-50 đều được hiệu chuẩn nghiêm ngặt tại nhà máy EXFO, với độ sai số công suất chỉ ±5% và độ ổn định nguồn sáng ±0.10 dB.
Điều này đảm bảo dữ liệu đo luôn đáng tin cậy, kể cả khi làm việc ngoài trời ở nhiệt độ –10 °C đến 50 °C.

3.2. Tương thích đa ứng dụng – từ mạng LAN đến FTTH, CATV

Bộ thu phát quang EXFO FiberBasix 50 có 5 bộ kit chuyên biệt:

• FBK-51: đo mạng LAN

• FBK-52: đo mạng ngoài trời (OSP)

• FBK-53: cho nhà thầu viễn thông

• FBK-54: đo mạng FTTH

• FBK-55: đo mạng CATV

Mỗi bộ kit được trang bị nguồn sáng và máy đo công suất phù hợp, cùng đầy đủ phụ kiện như đầu nối FC, SC, ST, bao đựng, cao su chống sốc, và chứng chỉ hiệu chuẩn.

3.3. Thiết kế nhỏ gọn, tiện dụng và cực kỳ bền bỉ

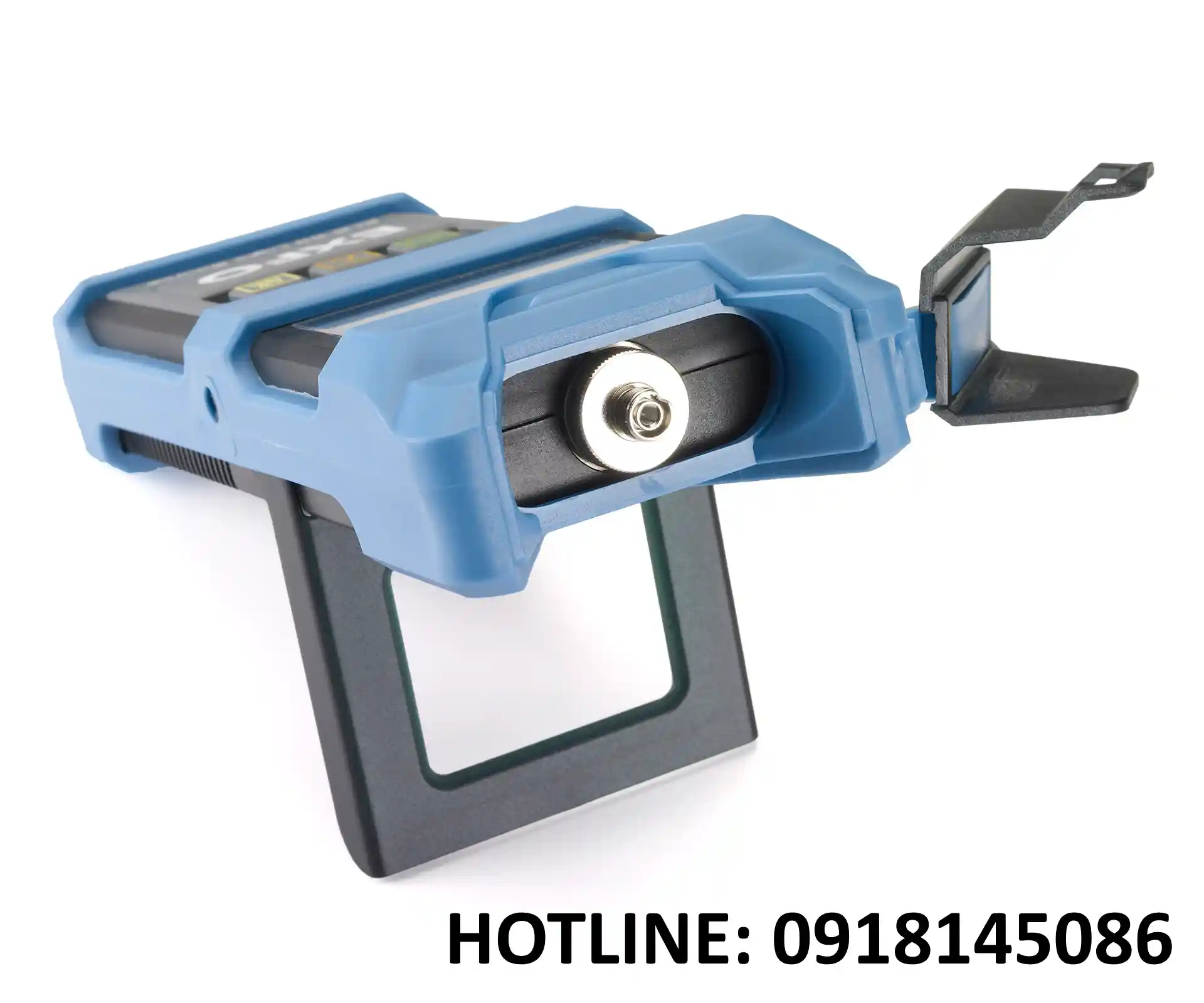

Mỗi thiết bị chỉ nặng 0.4 kg, có vỏ cao su bảo vệ, cap che đầu connector, và dây đeo tay giúp thao tác an toàn.
Cấu trúc thân thiện giúp kỹ sư dễ dàng sử dụng chỉ với một tay, ngay cả khi đeo găng hoặc làm việc trong không gian hẹp.

4. Thiết bị phát quang ELS-50 – Light Source đa bước sóng ổn định và chính xác

4.1. Đa dạng bước sóng phù hợp với mọi ứng dụng

ELS-50 Light Source cung cấp tối đa 3 bước sóng đơn mode (1310/1490/1550 nm) hoặc 2 bước sóng đa mode (850/1300 nm), giúp kiểm tra suy hao trên nhiều loại mạng khác nhau.
Các model điển hình gồm:

• ELS-50-23BL: 1310/1550 nm (DWDM/OSP)

• ELS-50-235BL: 1310/1490/1550 nm (FTTH, GPON)

• ELS-50-12C: 850/1300 nm (LAN, MMF)

4.2. Hiệu suất phát sáng ổn định – phù hợp cho đo suy hao chính xác

Công suất đầu ra của ELS-50 đạt ≥–5 dBm (laser) hoặc –24 dBm (LED multimode), với độ ổn định ±0.10 dB.
Đèn laser Class 1 đảm bảo an toàn tuyệt đối khi thao tác.
Thiết bị còn hỗ trợ tone modulation (270 Hz, 1 kHz, 2 kHz) giúp dễ dàng nhận biết tín hiệu khi đo cùng EPM-50 Power Meter.

4.3. Thời lượng pin dài và tính cơ động cao

ELS-50 sử dụng 3 pin AA alkaline, cho thời gian hoạt động lên đến 60 giờ liên tục.
Khi kết hợp cùng EPM-50, bộ đôi này trở thành công cụ lý tưởng cho kỹ sư làm việc ngoài hiện trường.

5. Thiết bị đo công suất quang EPM-50 – Power Meter độ chính xác cao

5.1. Độ chính xác ±5% và độ phân giải 0.01 dB

EPM-50 Power Meter sử dụng detector InGaAs hoặc InGaAsX, cho phép đo trong dải công suất từ +10 dBm đến –60 dBm (EPM-53) hoặc +26 dBm đến –50 dBm (EPM-53X).
Thiết bị có thể hiệu chuẩn tại 5 bước sóng chuẩn (850, 1300, 1310, 1490, 1550 nm).

5.2. Chức năng tham chiếu và dò tín hiệu Tone Detection

EPM-50 cho phép lưu giá trị tham chiếu (reference) để đo suy hao chính xác, đồng thời tự động phát hiện tín hiệu tone 270 Hz, 1 kHz và 2 kHz phát ra từ ELS-50, giúp định danh sợi quang dễ dàng.

5.3. Pin dung lượng lớn – lên tới 300 giờ hoạt động

Máy đo công suất EPM-50 có thể hoạt động hơn 300 giờ liên tục chỉ với 3 pin AA, rất phù hợp cho kỹ sư bảo trì hiện trường hoặc kỹ thuật viên triển khai mạng FTTH.

6. Bộ thu phát công suất quang EXFO FiberBasix 50 – Giải pháp hoàn chỉnh cho đo suy hao quang

EXFO FiberBasix 50 không chỉ là hai thiết bị rời mà còn là hệ thống đo suy hao quang hoàn chỉnh.
Khi kết hợp ELS-50 và EPM-50, người dùng có thể thực hiện:

• Đo suy hao đường truyền (attenuation measurement)

• Đo công suất tuyệt đối và tương đối

• Kiểm tra sự ổn định nguồn phát

• Định danh sợi bằng tone nhận dạng

Bộ kit còn đi kèm túi đựng mềm, dây đeo, adapter FC/SC/ST, giúp di chuyển và thao tác dễ dàng.

7. Bảng thông số kỹ thuật chi tiết của bộ thu phát công suất quang EXFO FiberBasix 50

8. Bộ phụ kiện và tùy chọn mở rộng của bộ thu phát quang EXFO FiberBasix 50

8.1. Phụ kiện tiêu chuẩn

• Túi đựng mềm (Soft Pouch)

• Đầu nối FC Adapter

• Dây đeo tay, nắp bảo vệ connector

• Chứng chỉ hiệu chuẩn và hướng dẫn nhanh

8.2. Phụ kiện tùy chọn

• LSA-89/90/91: Adapter FC, ST, SC cho ELS-50

• PMA-22/32/54: Adapter FC, ST, SC cho EPM-50

• GP-2124: Ốp cao su bảo vệ thân máy

• FIP-400B Fiber Inspector, FLS-140 Visual Fault Locator – dùng để kiểm tra lỗi và soi đầu connector

9. Lợi ích khi sử dụng bộ thu phát công suất quang EXFO FiberBasix 50 trong thực tế

• Giá thành hợp lý, độ bền cao – phù hợp cho kỹ sư hiện trường

• Độ chính xác cao, hiệu chuẩn đạt chuẩn quốc tế ISO 9001

• Pin lâu – thao tác nhanh, tiết kiệm thời gian đo

• Kết hợp hoàn hảo giữa Light Source và Power Meter

• Hỗ trợ nhiều loại mạng quang: LAN, CATV, FTTH, OSP

10. Kết luận – Bộ thu phát công suất quang EXFO FiberBasix 50: lựa chọn lý tưởng cho đo kiểm quang cơ bản

Bộ thu phát công suất quang EXFO FiberBasix 50 là giải pháp tối ưu cho kỹ sư viễn thông cần một thiết bị đo gọn nhẹ, bền bỉ, chính xác và dễ dùng.
Với khả năng đo suy hao nhanh, hiệu suất cao và độ ổn định tuyệt vời, đây là lựa chọn hoàn hảo cho đo kiểm sợi quang, bảo trì mạng và triển khai hạ tầng FTTH, CATV, LAN.
Sản phẩm thể hiện rõ triết lý của EXFO: “Simple. Accurate. Reliable.”
