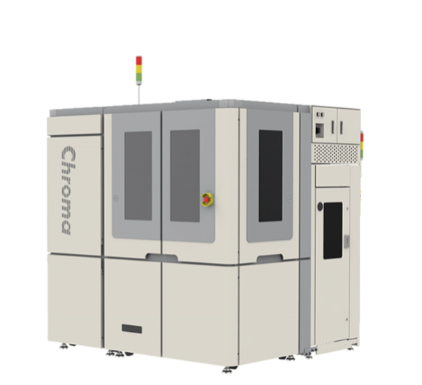

Hệ thống đo lường wafer 3D Chroma 7980 – Giải pháp đo hình học wafer bán dẫn độ chính xác cao
Hệ thống đo lường wafer 3D Chroma 7980 giúp kiểm soát chất lượng wafer toàn diện
Hệ thống đo lường wafer 3D Chroma 7980 được phát triển để đáp ứng yêu cầu đo kiểm hình học chính xác trong ngành sản xuất bán dẫn hiện đại. Thiết bị sử dụng công nghệ đo quang học không tiếp xúc nhằm đánh giá các thông số hình học quan trọng của wafer mà không gây ảnh hưởng đến bề mặt mẫu.
Trong quy trình sản xuất chip bán dẫn, những sai lệch nhỏ về độ cong, độ phẳng hoặc độ dày có thể ảnh hưởng trực tiếp đến chất lượng sản phẩm cuối cùng. Vì vậy, việc đo kiểm chính xác ngay từ các công đoạn đầu đóng vai trò rất quan trọng trong việc nâng cao tỷ lệ thành phẩm và giảm chi phí sản xuất.
Chroma 7980 cho phép thu thập dữ liệu bề mặt wafer với tốc độ cao, đồng thời cung cấp khả năng phân tích chi tiết phục vụ công tác kiểm soát quy trình sản xuất.

Máy đo wafer 3D sử dụng công nghệ đo quang học không tiếp xúc
Máy đo wafer 3D Chroma 7980 áp dụng công nghệ đo quang học tiên tiến để thực hiện các phép đo mà không cần tiếp xúc trực tiếp với wafer.
Phương pháp đo không tiếp xúc giúp loại bỏ nguy cơ làm trầy xước hoặc gây hư hỏng bề mặt vật liệu trong quá trình kiểm tra. Đây là yếu tố đặc biệt quan trọng đối với các wafer có kích thước nhỏ. Mật độ linh kiện cao hoặc sử dụng vật liệu bán dẫn hợp chất có giá trị lớn.
Nhờ khả năng đo tự động với độ chính xác cao. Hệ thống giúp giảm sự phụ thuộc vào thao tác thủ công và đảm bảo tính lặp lại giữa các lần đo.
THAM KHẢO: CÁC DÒNG SẢN PHẨM CHROMA KHÁC
Thiết bị đo wafer bán dẫn hỗ trợ phân tích độ cong và độ phẳng bề mặt
Thiết bị đo wafer bán dẫn Chroma 7980 được thiết kế để đánh giá nhiều thông số hình học quan trọng trên bề mặt wafer.
Các phép đo chính bao gồm:
- Độ cong wafer (Warp)
- Độ phẳng wafer (Flatness)
- Độ võng wafer (Bow)
- Độ dày wafer (Thickness)
- Biên dạng bề mặt 3D
- Độ đồng đều bề mặt
Những dữ liệu này giúp kỹ sư công nghệ đánh giá chất lượng sản xuất và phát hiện sớm các bất thường trong quá trình chế tạo wafer.
Việc kiểm soát chính xác các thông số hình học còn giúp cải thiện hiệu suất đóng gói chip và tăng độ ổn định của sản phẩm cuối cùng.
Hệ thống đo độ cao wafer hỗ trợ phân tích hình học 3D toàn diện
Hệ thống đo độ cao wafer Chroma 7980 có khả năng tái tạo bản đồ bề mặt ba chiều với độ phân giải cao.
Dữ liệu đo được hiển thị dưới dạng hình ảnh và bản đồ màu trực quan. Giúp người vận hành dễ dàng nhận biết các khu vực có sai lệch hình học. Công cụ phân tích tích hợp cho phép đánh giá nhanh các xu hướng thay đổi trong quy trình sản xuất và hỗ trợ hoạt động kiểm soát chất lượng theo thời gian thực.
Khả năng đo 3D toàn diện giúp doanh nghiệp rút ngắn thời gian phân tích và nâng cao hiệu quả vận hành trong môi trường sản xuất khối lượng lớn.
Hệ thống metrology wafer bán dẫn giúp tối ưu quy trình sản xuất
Hệ thống metrology wafer bán dẫn Chroma 7980 được phát triển nhằm phục vụ các nhà máy sản xuất bán dẫn, linh kiện quang điện tử và cảm biến thế hệ mới.
Việc tích hợp dữ liệu đo lường hình học vào hệ thống quản lý chất lượng giúp doanh nghiệp nhanh chóng xác định nguyên nhân gây lỗi và tối ưu các thông số công nghệ. Điều này đặc biệt quan trọng trong các dây chuyền sản xuất yêu cầu độ chính xác ở cấp độ micromet hoặc nanomet.
Bằng cách giảm thiểu sai lệch quy trình, doanh nghiệp có thể nâng cao năng suất sản xuất và cải thiện tính ổn định của sản phẩm.
Ứng dụng của hệ thống đo lường wafer 3D Chroma 7980
Hệ thống đo lường wafer 3D Chroma 7980 được ứng dụng trong nhiều lĩnh vực công nghệ cao.
Các ứng dụng tiêu biểu gồm:
- Wafer bán dẫn silicon
- Wafer bán dẫn hợp chất
- Wafer VCSEL
- Wafer LED
- Photodiode wafer
- MEMS wafer
- Cảm biến quang học
- Thiết bị quang tử tích hợp
Khả năng đo nhanh và chính xác giúp hệ thống đáp ứng tốt yêu cầu kiểm tra trong các môi trường sản xuất hiện đại.
Thông số kỹ thuật chính của Chroma 7980
| Thông số | Giá trị |
|---|---|
| Loại thiết bị | 3D Wafer Metrology System |
| Phương pháp đo | Đo quang học không tiếp xúc |
| Chức năng chính | Đo hình học bề mặt wafer |
| Thông số đo | Warp, Bow, Flatness, Thickness |
| Kết quả đo | Bản đồ bề mặt 3D |
| Phân tích dữ liệu | Tự động |
| Ứng dụng | Semiconductor, VCSEL, LED, MEMS |
| Tích hợp sản xuất | Có |
Tính năng nổi bật của máy đo wafer 3D Chroma 7980
- Đo hình học wafer bằng công nghệ quang học không tiếp xúc.
- Hỗ trợ đo độ cong, độ võng và độ phẳng wafer.
- Tạo bản đồ bề mặt wafer 3D độ phân giải cao.
- Tự động hóa quá trình đo và phân tích dữ liệu.
- Tăng độ chính xác và khả năng lặp lại của phép đo.
- Phù hợp với nhiều loại wafer bán dẫn khác nhau.
- Hỗ trợ kiểm soát chất lượng trong sản xuất công nghệ cao.
THAM KHẢO: WEBSITE CHÍNH HÃNG CHROMA
Kết luận
Hệ thống đo lường wafer 3D Chroma 7980 là giải pháp metrology tiên tiến dành cho ngành bán dẫn và quang điện tử. Với khả năng đo hình học wafer không tiếp xúc, phân tích bề mặt 3D và đánh giá chính xác các thông số quan trọng như Warp, Bow và Flatness, thiết bị giúp doanh nghiệp nâng cao chất lượng sản phẩm và tối ưu hóa quy trình sản xuất.
