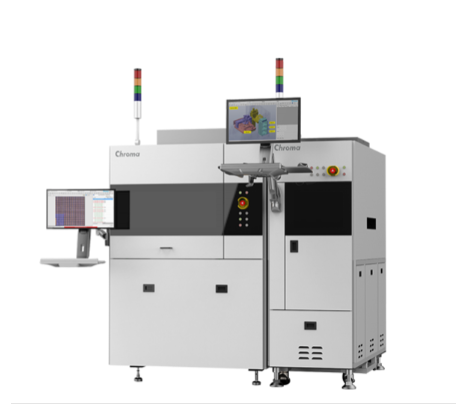

Hệ thống kiểm tra wafer Chroma 7945 – Giải pháp kiểm tra wafer bán dẫn tự động với độ chính xác cao

Hệ thống kiểm tra wafer Chroma 7945 giúp nâng cao chất lượng sản xuất bán dẫn

Hệ thống kiểm tra wafer Chroma 7945 được phát triển nhằm đáp ứng nhu cầu kiểm soát chất lượng ngày càng khắt khe trong ngành công nghiệp bán dẫn và quang điện tử. Thiết bị được thiết kế để kiểm tra wafer trong quá trình sản xuất. Giúp phát hiện sớm các lỗi bề mặt trước khi sản phẩm chuyển sang các công đoạn tiếp theo.

Trong môi trường sản xuất hiện đại, việc phát hiện khuyết tật ngay từ giai đoạn đầu có vai trò quan trọng đối với tỷ lệ thành phẩm và chi phí vận hành. Chroma 7945 cho phép kiểm tra wafer trước và sau quá trình cắt, từ đó hỗ trợ nhà sản xuất giảm tỷ lệ lỗi và nâng cao độ ổn định của quy trình.

Giải pháp này đặc biệt phù hợp với các nhà máy sản xuất VCSEL, LED, Photodiode (PD). Cảm biến quang học và các linh kiện bán dẫn hợp chất yêu cầu độ chính xác cao trong công tác kiểm tra chất lượng.

Máy kiểm tra wafer tự động phát hiện khuyết tật trên cả hai mặt wafer

Máy kiểm tra wafer tự động Chroma 7945 nổi bật với khả năng kiểm tra đồng thời mặt trước và mặt sau của wafer trong cùng một chu trình xử lý. Đây là lợi thế quan trọng giúp doanh nghiệp giảm thời gian kiểm tra và hạn chế sai lệch dữ liệu giữa các lần đo.

Thay vì phải lật wafer và thực hiện hai lần kiểm tra riêng biệt. Hệ thống sử dụng cấu trúc quang học đặc biệt để thu thập hình ảnh từ cả hai bề mặt. Cách tiếp cận này giúp tối ưu tốc độ xử lý. Đồng thời giảm nguy cơ phát sinh lỗi cơ học trong quá trình vận chuyển wafer.

Khả năng kiểm tra hai mặt đồng thời đặc biệt hữu ích đối với các loại wafer có mật độ linh kiện cao. Nơi những lỗi nhỏ ở mặt sau có thể ảnh hưởng trực tiếp đến hiệu suất của sản phẩm cuối cùng.

Giải pháp kiểm tra wafer bán dẫn phát hiện hiệu quả nhiều loại lỗi ngoại quan

Giải pháp kiểm tra wafer bán dẫn Chroma 7945 được thiết kế để nhận diện nhiều loại khuyết tật khác nhau trên bề mặt wafer với độ chính xác cao.

Các lỗi có thể được phát hiện bao gồm:

• Chipping (mẻ cạnh chip)
• Peeling (bong tróc bề mặt)
• Scratch (trầy xước)
• Epitaxy Defect (lỗi lớp epitaxy)
• Color Variation (sai lệch màu sắc)
• Backside Defect (lỗi mặt sau wafer)
• Particle Contamination (nhiễm hạt bụi)

Nhờ sử dụng công nghệ xử lý hình ảnh tiên tiến cùng các thuật toán chuyên biệt. Hệ thống có khả năng phát hiện những khuyết tật nhỏ mà phương pháp kiểm tra thủ công khó nhận biết được.

THAM KHẢO: CÁC DÒNG SẢN PHẨM CỦA HÃNG CHROMA KHÁC

Công nghệ AOI wafer inspection sử dụng hình ảnh màu toàn phần

Công nghệ AOI wafer inspection trên Chroma 7945 sử dụng phương pháp thu nhận hình ảnh màu toàn phần để nâng cao khả năng phát hiện lỗi.

Hệ thống có thể phân tích đồng thời nhiều kênh màu khác nhau nhằm xác định mức độ tương phản tối ưu cho từng loại wafer. Nhờ đó, các khuyết tật liên quan đến độ dày màng, sự thay đổi vật liệu hoặc biến đổi màu sắc có thể được nhận diện dễ dàng hơn.

Đối với các ứng dụng VCSEL, LED hoặc cảm biến quang học, việc phân tích hình ảnh màu giúp tăng độ chính xác khi đánh giá chất lượng wafer và giảm tỷ lệ bỏ sót lỗi trong quá trình sản xuất.

Hệ thống kiểm tra wafer tốc độ cao giúp tối ưu năng suất nhà máy

Hệ thống kiểm tra wafer tốc độ cao Chroma 7945 được trang bị nền tảng xử lý đa CPU nhằm đáp ứng yêu cầu sản xuất khối lượng lớn.

Kiến trúc xử lý song song cho phép thiết bị thực hiện việc thu thập dữ liệu, phân tích hình ảnh và phân loại lỗi trong thời gian ngắn. Điều này giúp giảm thời gian chờ giữa các công đoạn và tăng năng suất tổng thể của dây chuyền.

Ngoài ra, hệ thống còn hỗ trợ tích hợp bộ nạp wafer tự động, giúp hạn chế sự can thiệp của con người và nâng cao tính nhất quán trong quy trình kiểm tra.

Ứng dụng của hệ thống kiểm tra wafer Chroma 7945 trong sản xuất quang điện tử

Hệ thống kiểm tra wafer Chroma 7945 được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất công nghệ cao.

Các ứng dụng tiêu biểu gồm:

• Wafer VCSEL cho cảm biến 3D
• Wafer LED công suất cao
• Wafer Photodiode (PD)
• Thiết bị quang tử tích hợp
• Linh kiện bán dẫn hợp chất
• Cảm biến LiDAR
• Thiết bị truyền thông quang tốc độ cao

Nhờ khả năng phát hiện lỗi chính xác và xử lý dữ liệu nhanh chóng. thiết bị giúp các doanh nghiệp nâng cao tỷ lệ thành phẩm và giảm đáng kể chi phí sản xuất.

Thông số kỹ thuật chính của hệ thống kiểm tra wafer Chroma 7945

Tính năng nổi bật của máy kiểm tra wafer Chroma 7945

• Kiểm tra đồng thời mặt trước và mặt sau wafer.
• Phát hiện khuyết tật bằng công nghệ hình ảnh màu toàn phần.
• Hỗ trợ kiểm tra wafer trước và sau khi cắt.
• Thuật toán AOI chuyên dụng cho ngành bán dẫn.
• Xử lý hình ảnh tốc độ cao bằng nền tảng đa CPU.
• Hỗ trợ nhiều định dạng wafer map tiêu chuẩn.
• Tương thích với nhiều loại wafer quang điện tử và bán dẫn hợp chất.
• Dễ dàng tích hợp vào dây chuyền sản xuất tự động.

THAM KHẢO: WEBSITE CHÍNH HÃNG CHROMA

Kết luận

Hệ thống kiểm tra wafer Chroma 7945 là giải pháp AOI hiện đại dành cho các nhà máy sản xuất bán dẫn. quang điện tử và cảm biến quang học. Với khả năng kiểm tra đồng thời hai mặt wafer, phát hiện đa dạng khuyết tật và xử lý dữ liệu tốc độ cao. Thiết bị giúp doanh nghiệp nâng cao chất lượng sản phẩm, tối ưu chi phí vận hành và tăng năng suất sản xuất.

TMTECH – Đối tác cung cấp giải pháp đo kiểm và kiểm tra wafer tiên tiến

TMTECH cung cấp các giải pháp đo kiểm, kiểm tra wafer và tự động hóa từ Chroma nhằm đáp ứng nhu cầu kiểm soát chất lượng ngày càng cao trong ngành bán dẫn, quang tử và điện tử công nghệ cao.

Để được tư vấn chi tiết về hệ thống Chroma 7945 và các giải pháp kiểm tra wafer tự động khác. Vui lòng liên hệ đội ngũ chuyên gia của TMTECH để nhận tài liệu kỹ thuật và demo sản phẩm.
