Khung đo quang LTB-8 EXFO – Nền tảng kiểm thử quang học nhỏ gọn, mạnh mẽ và linh hoạt

1. Giới thiệu khung đo quang LTB-8 EXFO – nền tảng đo kiểm quang học hiệu suất cao

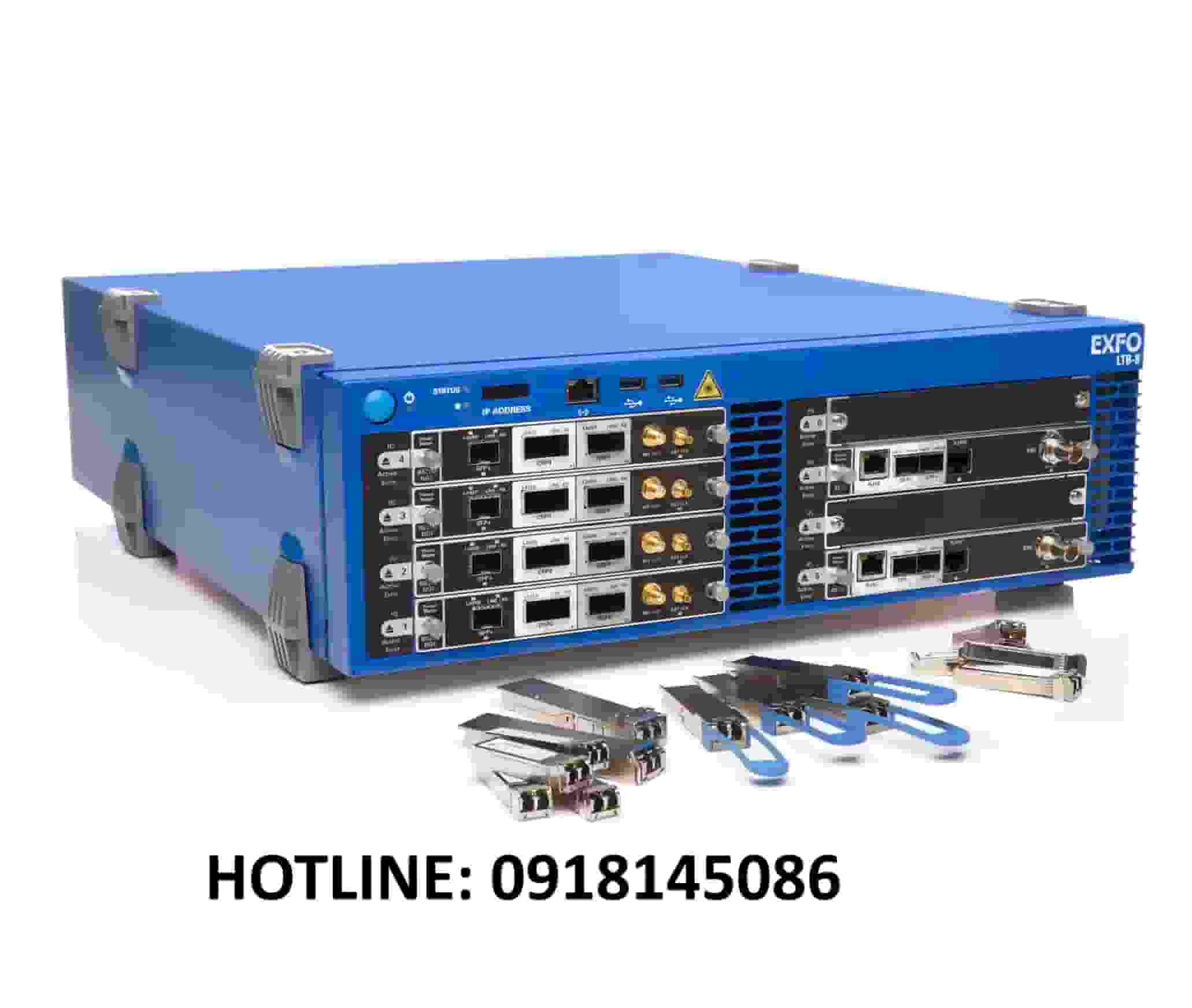

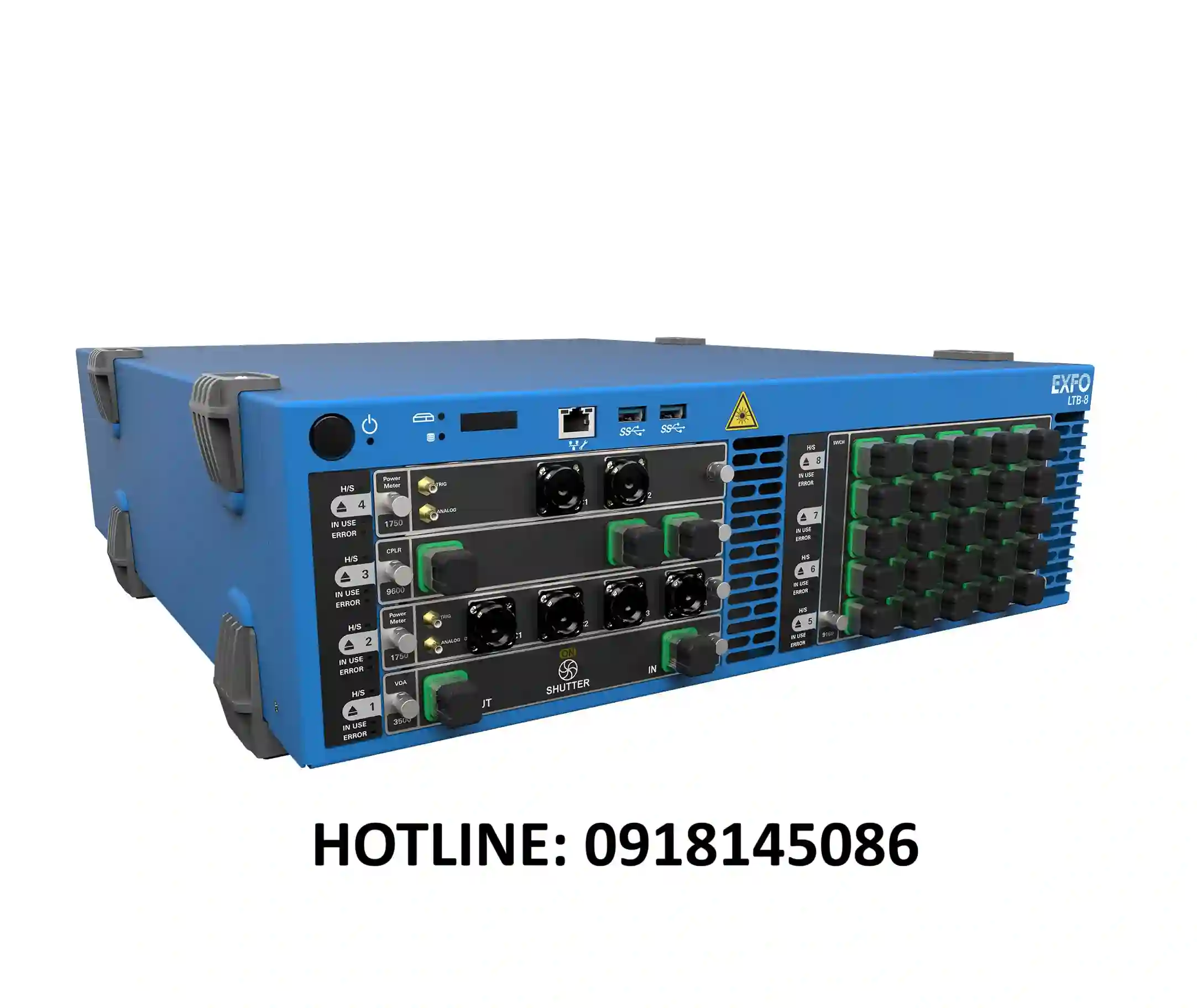

Khung đo quang LTB-8 EXFO (Optical Test Platform) là nền tảng đo kiểm mô-đun tiên tiến dành cho phòng thí nghiệm và dây chuyền sản xuất quang học hiện đại.
Thiết bị được thiết kế dạng benchtop hoặc rackmount 2U, hỗ trợ tối đa 8 mô-đun FTBx, cho phép kết hợp nhiều phép đo khác nhau trong cùng một hệ thống gọn nhẹ.

Với bộ xử lý Intel i5 Dual-core, hệ điều hành Windows 10 IoT Enterprise và khả năng điều khiển thông minh qua EXFO Connect hoặc TestFlow, LTB-8 EXFO đáp ứng trọn vẹn nhu cầu kiểm thử quang học trong môi trường R&D và sản xuất linh kiện quang.

2. Thiết kế khung đo quang EXFO LTB-8 – hiệu năng tối ưu trong kích thước nhỏ gọn

Dòng EXFO LTB (Lab Test Bench) được thiết kế với triết lý “compact yet powerful” – gọn gàng nhưng mạnh mẽ.
Khung đo quang EXFO LTB-8 là phiên bản tối ưu dành cho phòng lab, trung tâm R&D và dây chuyền kiểm thử bán tự động, mang lại sự cân bằng giữa hiệu năng, độ linh hoạt và chi phí đầu tư.

Khung được chế tạo từ hợp kim nhôm công nghiệp, giúp tản nhiệt tốt và đảm bảo hoạt động ổn định 24/7.
Cấu trúc backplane FTBx chuẩn EXFO cho phép thay thế hoặc mở rộng mô-đun nhanh chóng, giúp người dùng dễ dàng cập nhật cấu hình mà không cần thay khung mới.
Chính sự linh hoạt này khiến LTB-8 EXFO trở thành lựa chọn phổ biến trong các hệ thống đo kiểm quang học chuyên nghiệp.

3. Hiệu năng xử lý mạnh mẽ của nền tảng đo quang học LTB-8 EXFO

Trái tim của khung đo quang LTB-8 EXFO là bộ xử lý Intel Core i5, RAM 16 GB, cùng ổ SSD tốc độ cao, mang lại khả năng xử lý mượt mà khi vận hành đồng thời nhiều mô-đun đo.
Cấu hình này giúp hệ thống duy trì tốc độ xử lý nhanh, độ ổn định cao và phản hồi tức thì trong các phép đo phức tạp.

Hệ điều hành Windows 10 IoT Enterprise cho phép tích hợp linh hoạt với phần mềm EXFO Connect, EXFO TestFlow, cùng các giao thức tự động hóa SCPI và Python API.
Điều này giúp LTB-8 EXFO dễ dàng hòa nhập vào các hệ thống kiểm thử tự động hóa (ATE), tối ưu hiệu suất cho cả phòng lab và sản xuất.

4. Cấu trúc mô-đun linh hoạt của thiết bị đo quang học EXFO LTB-8

Khung đo quang EXFO LTB-8 hỗ trợ tới 8 mô-đun FTBx hot-swap, cho phép người dùng tùy chỉnh hệ thống đo phù hợp với từng ứng dụng:

• FTBx-5500B OSA (Optical Spectrum Analyzer): phân tích phổ quang chi tiết, chính xác cao.

• FTBx-740C/750C OTDR: đo phản xạ, suy hao và xác định lỗi sợi quang.

• FTBx-2150 Power Meter / Light Source: đo công suất phát và suy hao chèn quang.

• FTBx-9400 Attenuator / FTBx-9100 Optical Switch: mô phỏng truyền dẫn và tự động chuyển mạch tín hiệu quang.

Thiết kế hot-swap cho phép lắp hoặc tháo mô-đun mà không cần tắt nguồn, giúp hệ thống luôn hoạt động liên tục.
Sự linh hoạt này biến LTB-8 EXFO thành thiết bị đo quang học modular hàng đầu cho các môi trường đòi hỏi tính tùy biến cao.

5. Ứng dụng của khung đo quang LTB-8 EXFO trong nghiên cứu và sản xuất linh kiện quang học

5.1. Ứng dụng khung đo quang EXFO LTB-8 trong phòng thí nghiệm R&D

Trong các trung tâm nghiên cứu quang học, LTB-8 EXFO được dùng để đặc trưng các linh kiện như AWG, FBG, PICs, couplers, WDM filters.
Thiết bị thực hiện các phép đo insertion loss (IL), return loss (RL) và polarization dependent loss (PDL) với độ chính xác cao.

Khi kết hợp cùng nguồn laser điều chỉnh bước sóng EXFO T500S, hệ thống có thể thực hiện swept-wavelength analysis – phân tích phổ đáp ứng quang chi tiết cho từng linh kiện photonic.

5.2. Ứng dụng thiết bị đo quang học EXFO LTB-8 trong dây chuyền sản xuất

Trong môi trường sản xuất, khung đo quang LTB-8 EXFO có thể kết nối với optical switch, robotic handler, alignment station để tạo thành hệ thống kiểm thử tự động hoàn chỉnh.
Khả năng trigger synchronization và điều khiển qua Ethernet hoặc SCPI giúp quá trình đo kiểm diễn ra liên tục, chính xác và đồng bộ.

Nhờ hỗ trợ song song nhiều kênh đo, thiết bị giúp tăng thông lượng đáng kể mà vẫn đảm bảo độ lặp lại và độ chính xác đạt chuẩn quốc tế, phù hợp cho sản xuất linh kiện viễn thông, photonics hoặc cảm biến quang học.

6. Kết nối và lưu trữ của khung đo quang EXFO LTB-8 – linh hoạt, an toàn, thông minh

LTB-8 EXFO được trang bị nhiều tùy chọn kết nối hiện đại:

• 2× LAN (RJ45) cho điều khiển và truyền dữ liệu.

• 4× USB 3.0 + 2× USB 2.0 cho thiết bị ngoại vi.

• HDMI / DisplayPort để hiển thị kết quả trực quan.

• Trigger I/O để đồng bộ nhiều thiết bị đo.

Ổ SSD tốc độ cao đảm bảo lưu trữ an toàn và truy xuất nhanh dữ liệu phép đo.
Công nghệ Intel AMT (Active Management Technology) giúp giám sát, khởi động và cập nhật thiết bị từ xa, rất phù hợp với mô hình lab điều khiển từ xa hoặc nhà máy tự động hóa.

7. Tự động hóa đo kiểm quang học với EXFO Connect và phần mềm TestFlow

EXFO Connect cung cấp khả năng quản lý dữ liệu và thiết bị tập trung cho toàn bộ hệ thống.
Kỹ sư có thể truy cập, đồng bộ kết quả và điều khiển từ xa mọi khung LTB-8 EXFO trong mạng nội bộ hoặc qua Internet.

Kết hợp với EXFO TestFlow, người dùng có thể viết automation scripts (Python, LabVIEW, SCPI), tự động hóa toàn bộ quy trình đo kiểm quang học.
Tính năng hiển thị real-time graphing (IL, RL, PDL) giúp xác định lỗi nhanh, tăng hiệu quả và rút ngắn thời gian đo đáng kể.

8. So sánh khung đo quang EXFO LTB-8 và LTB-12 – khác biệt trong hiệu năng và quy mô ứng dụng

Nhờ thiết kế nhỏ gọn và hiệu năng ổn định, LTB-8 EXFO là lựa chọn hoàn hảo cho các hệ thống đo kiểm vừa và nhỏ, trong khi LTB-12 được tối ưu cho môi trường sản xuất công nghiệp quy mô lớn.

9. Bảng thông số kỹ thuật – Khung đo quang EXFO LTB-8 Test Platform

10. Lợi ích đầu tư khung đo quang EXFO LTB-8 – giải pháp hiệu quả và linh hoạt

• Tích hợp nhiều phép đo quang học trong một khung duy nhất, tiết kiệm không gian và chi phí.

• Kích thước nhỏ gọn, phù hợp phòng lab, rack 2U hoặc thiết lập di động.

• Hiệu năng ổn định, xử lý chính xác các phép đo đồng thời.

• Tự động hóa dễ dàng qua EXFO Connect và TestFlow.

• Độ tin cậy cao, hoạt động ổn định liên tục trong môi trường công nghiệp.

EXFO LTB-8 là nền tảng đo kiểm quang học modular đáng tin cậy, cân bằng giữa hiệu năng, kích thước và chi phí.

11. Kết luận – Khung đo quang EXFO LTB-8, giải pháp đo kiểm quang học linh hoạt thế hệ mới

Khung đo quang LTB-8 EXFO là giải pháp toàn diện cho các nhu cầu đo kiểm quang học hiện đại.
Với cấu trúc mô-đun, khả năng mở rộng linh hoạt, và phần mềm điều khiển thông minh, thiết bị này giúp nâng tầm hiệu quả đo lường trong R&D, sản xuất và kiểm thử photonic systems.

Đây là nền tảng đo kiểm nhỏ gọn nhưng hiệu năng cao, được thiết kế cho kỷ nguyên tự động hóa và kết nối thông minh trong công nghiệp 4.0.
