Máy đo công suất cao EXFO 1750 – Thiết bị đo quang công nghiệp chính xác và tốc độ cao

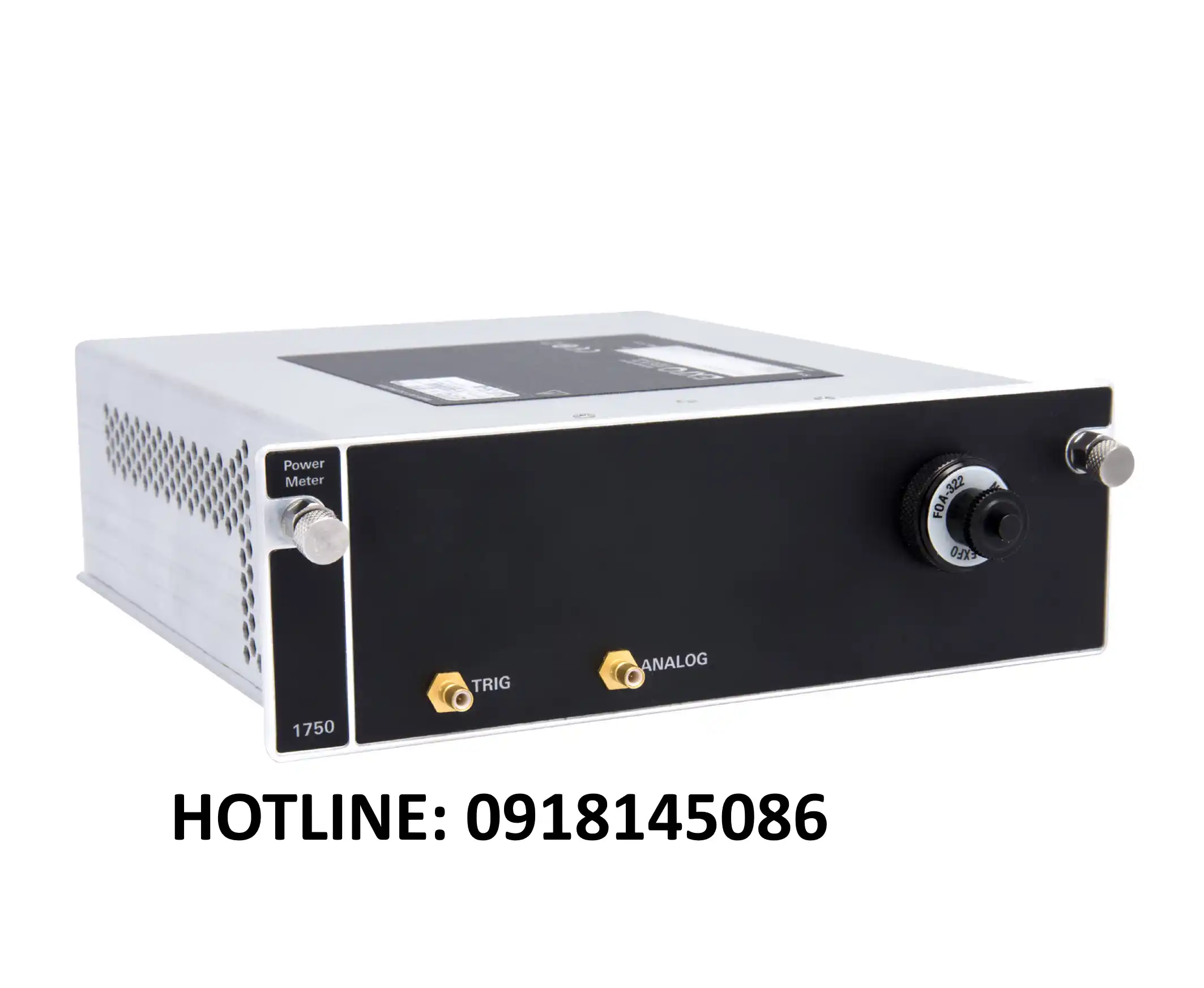

Máy đo công suất cao EXFO 1750 (FTBx-1750 Optical Power Meter) là thiết bị đo quang chuyên nghiệp được thiết kế dành cho các ứng dụng đòi hỏi độ chính xác, tốc độ và khả năng xử lý công suất cao trong môi trường phòng lab, R&D và dây chuyền sản xuất.
Khi kết hợp cùng đầu đo quang OHS-1700, hệ thống này tạo thành giải pháp đo công suất quang linh hoạt và toàn diện, phù hợp cho kiểm định thiết bị quang, module truyền dẫn và hệ thống DWDM hiện đại.

1. Giới thiệu tổng quan về máy đo công suất cao EXFO 1750 – Optical Power Meter thế hệ mới

Máy EXFO FTBx-1750 là thế hệ mới nhất trong dòng High-Performance Optical Power Meter của EXFO, mang lại tốc độ lấy mẫu nhanh vượt trội và dải động đo rộng đến hơn 90 dB.

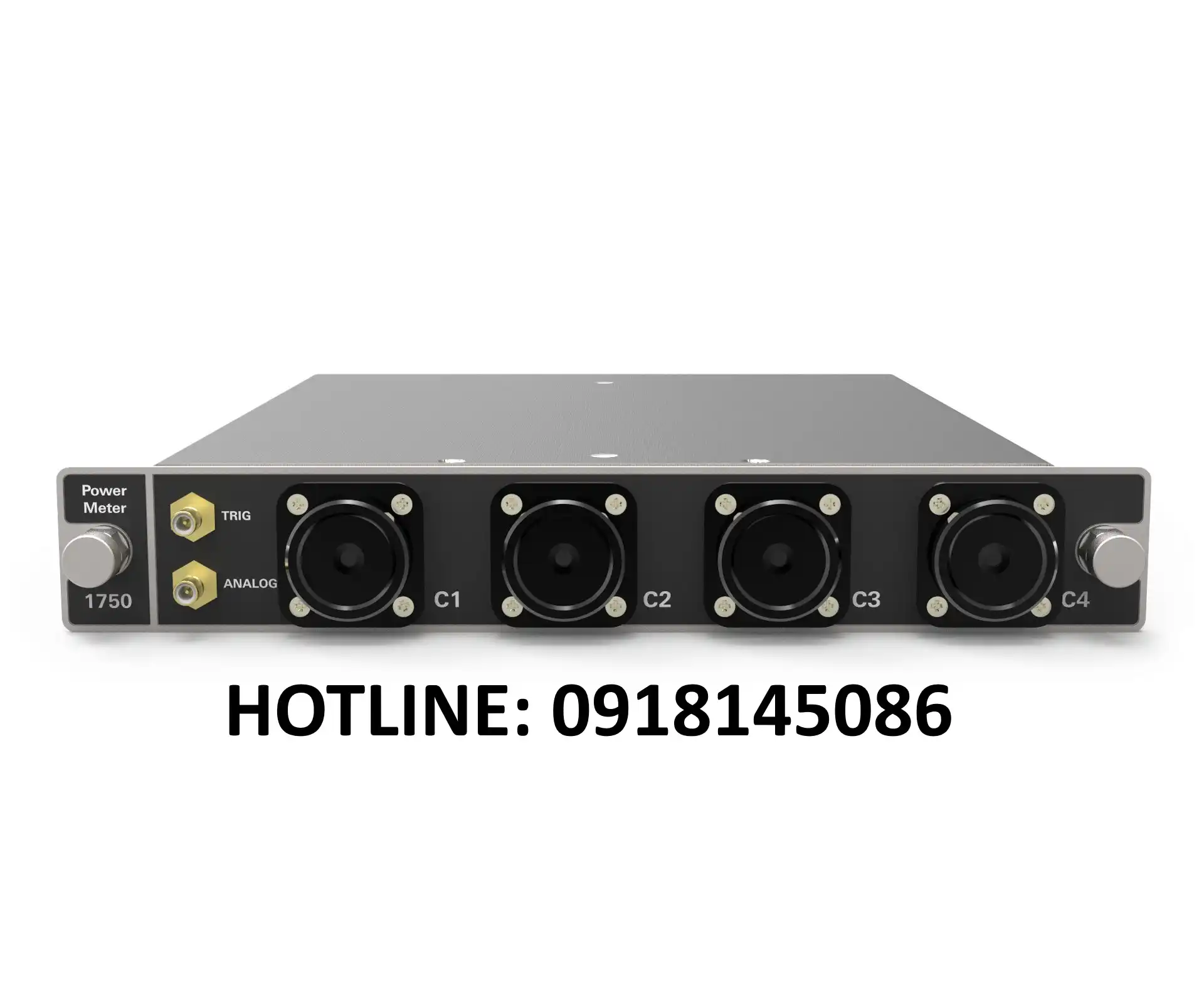

Đây là giải pháp đo đa kênh linh hoạt (1, 2 hoặc 4 kênh), phù hợp cho các ứng dụng thử nghiệm, đo kiểm và sản xuất hàng loạt trong lĩnh vực truyền dẫn quang tốc độ cao.

Thiết bị có thể hoạt động độc lập trên nền tảng LTB-2, LTB-8, hoặc LTB-12, cho phép người dùng linh hoạt cấu hình, điều khiển và lưu trữ dữ liệu qua mạng LAN hoặc giao diện web.

2. Ưu điểm nổi bật của máy đo công suất cao EXFO 1750 – High-Power Optical Meter chính xác và linh hoạt

2.1. Tốc độ lấy mẫu nhanh vượt trội – lên đến 5208 mẫu/giây

Máy đo công suất EXFO FTBx-1750 có tốc độ thu thập dữ liệu 5208 mẫu/giây mỗi kênh, giúp rút ngắn thời gian đo và tăng hiệu suất thử nghiệm.
Nhờ thiết kế patent độc quyền của EXFO, người dùng có thể đo đồng thời tín hiệu quang mạnh và yếu trên nhiều kênh mà không cần thay đổi cài đặt.

2.2. Dải đo siêu rộng và khả năng đo công suất cao vượt trội

Khi kết hợp với đầu đo OHS-1700 Ultra-High-Power™, máy đo công suất EXFO 1750 có thể đo tín hiệu lên đến 37 dBm (≈5W) – một con số ấn tượng so với hầu hết các thiết bị cùng loại.
Điều này cho phép kỹ sư đo công suất laser, amplifier hoặc module DWDM mà không cần bộ suy hao ngoài.

2.3. Độ chính xác cao và khả năng ổn định tức thời

Thời gian ổn định của thiết bị chỉ 0.3–1.0 ms, đảm bảo phép đo nhanh và ổn định ngay cả trong môi trường nhiễu cao.
Sai số công suất chỉ ±4%, kết hợp với tuyến tính xuất sắc ±0.015 dB giúp đảm bảo tính nhất quán trong sản xuất và hiệu chuẩn.

3. Cấu trúc đo linh hoạt – hỗ trợ nhiều loại đầu đo quang và cảm biến khác nhau

3.1. Kết hợp linh hoạt giữa module FTBx-1750 và đầu đo OHS-1700

Thiết bị cho phép kết nối 1–4 đầu đo quang cùng lúc.
Tùy theo nhu cầu ứng dụng, kỹ sư có thể chọn giữa các phiên bản:

3.2. Cảm biến có thể thay đổi dễ dàng – không cần hiệu chuẩn lại

Mỗi đầu đo OHS-1700 được hiệu chuẩn độc lập, cho phép thay thế hoặc hoán đổi giữa các module mà không làm sai lệch độ chính xác.
Điều này giúp tối ưu thời gian bảo trì, đồng thời giảm chi phí trong môi trường sản xuất.

4. Giao diện điều khiển thân thiện – Hỗ trợ web GUI, SCPI và IVI driver

4.1. Điều khiển linh hoạt qua mạng hoặc cục bộ

Người dùng có thể điều khiển máy đo công suất EXFO 1750 trực tiếp trên nền tảng LTB bằng chuột, bàn phím hoặc màn hình cảm ứng.
Ngoài ra, thiết bị còn hỗ trợ truy cập từ xa qua trình duyệt web, cho phép giám sát và điều khiển thiết bị từ bất kỳ máy tính nào trong cùng mạng LAN.

4.2. Hỗ trợ điều khiển tự động SCPI – tích hợp dễ dàng vào hệ thống kiểm tra

EXFO FTBx-1750 tương thích SCPI commands và IVI-compliant drivers, cho phép tích hợp vào hệ thống đo tự động.
Các kỹ sư có thể sử dụng GPIB, Telnet hoặc Ethernet để thu thập dữ liệu tự động và phân tích qua phần mềm LabVIEW, Python hoặc MATLAB.

5. Các chế độ đo nâng cao của máy đo công suất EXFO 1750 – High-Speed Power Measurement

5.1. Chế độ đo Min/Max tracking – theo dõi công suất trong thời gian thực

Chức năng Min/Max Function giúp theo dõi giá trị cực tiểu và cực đại theo thời gian, rất hữu ích khi kiểm tra PDL (Polarization Dependent Loss) hoặc Power Drift của nguồn quang.

5.2. Đo đa kênh song song và ghi dữ liệu trực tiếp

FTBx-1750 hỗ trợ đo đồng thời trên tối đa 4 kênh, lưu dữ liệu trực tiếp trên bộ nhớ hoặc máy chủ nội bộ.
Các file kết quả có thể được xuất dưới dạng .CSV hoặc .TXT để phân tích trên Excel hoặc phần mềm thống kê.

5.3. Đo công suất cao an toàn với Ultra-High-Power™

Khi kết hợp với đầu đo OHS-1700-UH, thiết bị có thể đo công suất laser mạnh mà vẫn bảo vệ cảm biến, nhờ khả năng tản nhiệt và độ tuyến tính vượt trội.
Ứng dụng lý tưởng cho đo amplifier EDFA, laser công nghiệp và thiết bị quang công suất cao.

6. Ứng dụng thực tế của máy đo công suất cao EXFO 1750 trong phòng thí nghiệm và sản xuất

6.1. Ứng dụng trong kiểm tra module quang và laser công suất cao

Máy đo EXFO 1750 được sử dụng rộng rãi để kiểm định công suất laser, đặc biệt là các nguồn quang trong module DWDM, SFP+, QSFP+ hoặc laser DFB.
Độ chính xác ±4% giúp xác định nhanh chất lượng và độ ổn định của nguồn phát.

6.2. Ứng dụng trong đo PDL, ổn định nguồn và suy hao hệ thống

Chế độ Min/Max mode cho phép đo dao động công suất theo thời gian, giúp phát hiện sớm lỗi do nhiễu nhiệt hoặc dao động polarization trong thiết bị quang.

6.3. Đo đa kênh trong dây chuyền sản xuất quang học

Nhờ khả năng đo song song nhiều kênh, FTBx-1750 giúp tăng năng suất kiểm định module hoặc fiber patchcord.
Tốc độ lấy mẫu 5 kHz đảm bảo dữ liệu nhanh, chính xác và đồng bộ giữa các kênh.

7. So sánh FTBx-1750 và OHS-1700 – Bộ đôi hoàn hảo cho phép đo công suất quang chính xác

Sự kết hợp này mang lại độ chính xác cao và khả năng mở rộng linh hoạt cho mọi môi trường kiểm định quang.

8. Bảng thông số kỹ thuật chi tiết – Máy đo công suất cao EXFO 1750

9. Lợi ích khi sử dụng máy đo công suất cao EXFO 1750 trong sản xuất và nghiên cứu

• Đo công suất cao đến 37 dBm – phù hợp laser công nghiệp và EDFA

• Tốc độ lấy mẫu nhanh 5 kHz, lý tưởng cho kiểm định tự động

• Sai số thấp, tuyến tính cao, đảm bảo dữ liệu đáng tin cậy

• Tùy chọn nhiều đầu đo, linh hoạt cho từng ứng dụng

• Hỗ trợ điều khiển SCPI/IVI, dễ tích hợp vào hệ thống test tự động

10. Kết luận – EXFO FTBx-1750: Máy đo công suất quang tốc độ cao, độ chính xác vượt trội

Máy đo công suất cao EXFO 1750 là giải pháp hoàn hảo cho mọi ứng dụng đo công suất quang trong môi trường lab, R&D và sản xuất hàng loạt.
Nhờ tốc độ đo cực nhanh, khả năng xử lý tín hiệu chính xác và hỗ trợ công suất cao đến 37 dBm, thiết bị này trở thành lựa chọn hàng đầu cho kỹ sư quang học chuyên nghiệp.
