Máy đo EMI R&S ESR – EMI Test Receiver cho đo kiểm EMC chuẩn quốc tế

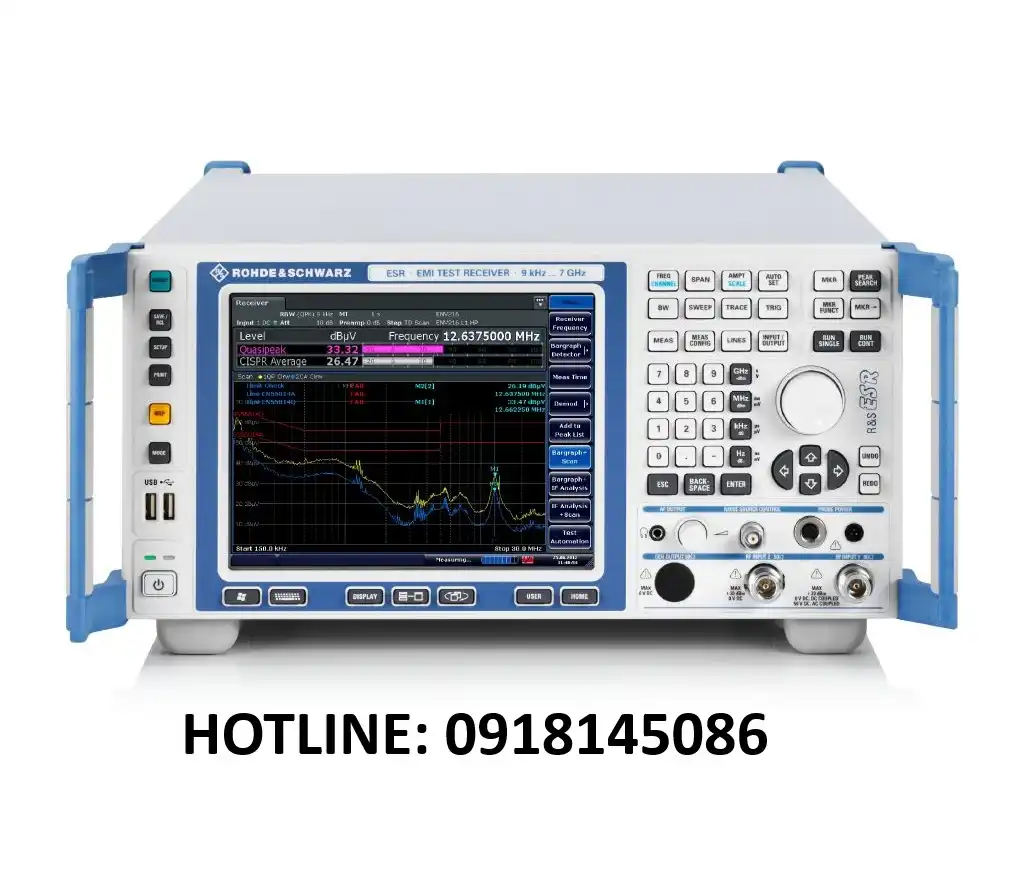

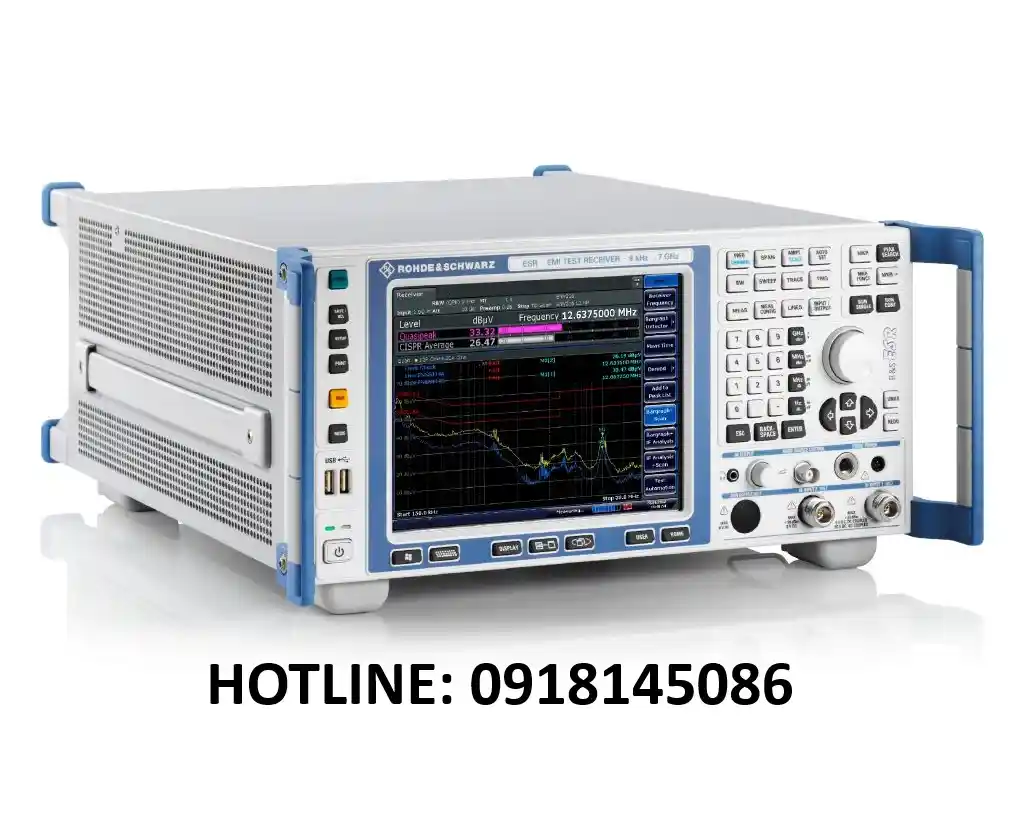

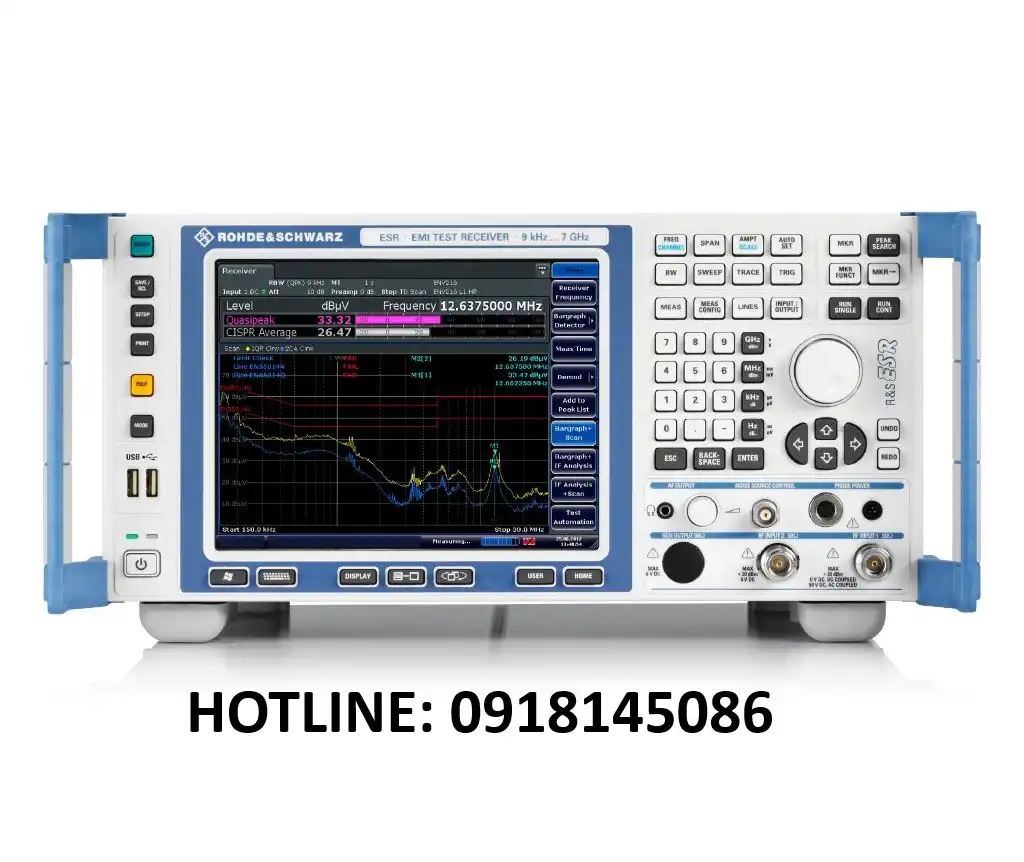

Tổng quan máy đo EMI R&S ESR – thiết bị kiểm tra nhiễu điện từ chuyên dụng
Máy đo EMI R&S ESR là EMI Test Receiver hiệu suất cao, được thiết kế để thực hiện đo kiểm nhiễu điện từ và đảm bảo tuân chuẩn EMC. Thiết bị này kết hợp khả năng quét bước thông thường và quét nhanh dựa trên FFT (Time Domain Scan). Đồng thời hỗ trợ chế độ phân tích thời gian thực (real-time spectrum) để phát hiện nhiễu thoáng qua. Phiên bản ESR tương thích với phạm vi tần số từ 10 Hz đến 3, 7 hoặc 26,5 GHz tùy model.
Máy đo EMI R&S ESR không chỉ là thiết bị đo phát xạ mà còn là máy phân tích phổ tín hiệu mạnh. Giúp kỹ sư đo kiểm EMC dễ dàng phát hiện nhiễu tiềm ẩn. Xử lý lỗi và đánh giá hiệu năng thiết bị trong môi trường điện từ.
Những điểm nổi bật của máy đo EMI R&S ESR – thiết bị đo kiểm EMC tối ưu
Máy đo EMI R&S ESR được trang bị nhiều công nghệ tiên tiến giúp tăng tốc độ đo kiểm, nâng cao độ chính xác và mở rộng khả năng phân tích:
-
Khả năng đo nhanh với Time Domain Scan dựa trên FFT. Cho tốc độ đo vượt trội so với phương pháp quét từng bước truyền thống.
-
Hỗ trợ phân tích phổ thời gian thực (real-time spectrum analysis) với băng thông tối đa 40 MHz để phát hiện tín hiệu ngắn, xung thoáng qua.
-
Tuân chuẩn các tiêu chuẩn EMC quốc tế như CISPR 16-1-1, ANSI C63.2, MIL-STD-461, FCC, với các detector và băng thông đo chuẩn.
-
Giao diện trực quan với màn hình cảm ứng và menu rõ ràng hỗ trợ thao tác dễ dàng trong các chế độ đo khác nhau.
-
Thiết bị hỗ trợ đo nhiễu phát xạ dẫn (conducted emission) và phát xạ bức xạ (radiated emission) theo chuẩn EMC, giúp ứng dụng rộng rãi trong các phòng lab.
Vai trò máy đo EMI R&S ESR trong chứng nhận EMC và kiểm tra phát xạ điện từ
Máy đo EMI R&S ESR giữ vai trò quan trọng trong hành trình chứng nhận EMC (EMC compliance) của sản phẩm. Nhờ khả năng đo chính xác, phát hiện nhiễu tiềm ẩn và xác định mức phát xạ. ESR giúp đánh giá liệu thiết bị có tuân thủ đúng giới hạn nhiễu điện từ cho phép hay không.
Trong công tác chứng nhận, kỹ sư sử dụng ESR để so sánh kết quả đo với các đường giới hạn (limit lines). Theo các tiêu chuẩn như CISPR, EN, FCC hoặc MIL-STD. Việc chuẩn hóa các detector (peak, quasi-peak, RMS, CISPR-average) trong ESR hỗ trợ thực hiện phép đo hợp chuẩn.
Ngoài ra, máy đo EMI R&S ESR với chế độ đo nhanh (Time Domain Scan). Đặc biệt hữu ích khi kiểm tra thiết bị có tín hiệu không ổn định, nhiễu biến đổi theo thời gian hoặc nhiễu ngắt quãng. Nhờ đó, ESR giúp rút ngắn thời gian thử nghiệm và tăng độ tin cậy kết quả trong nhiều tình huống thực tế.
Ứng dụng máy đo EMI R&S ESR trong sản xuất, ô tô, hàng không và lĩnh vực y tế
Máy đo EMI R&S ESR được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng đo nhiễu đa dạng và độ chính xác cao:
-
Sản xuất điện tử & thiết bị IoT: kiểm tra phát xạ EMI trước khi sản phẩm xuất xưởng, đảm bảo không vi phạm quy định nhiễu điện từ.
-
Ngành ô tô & xe tự lái: đo kiểm các hệ thống điện tử như ECU, radar, cảm biến, đảm bảo không gây nhiễu lẫn nhau trong môi trường xe.
-
Hàng không – vũ trụ: đánh giá hiệu năng nhiễu trong hệ thống avionics, radar, các module thu phát tín hiệu.
-
Ngành y tế: thiết bị hỗ trợ sự sống, thiết bị chẩn đoán cần vận hành trong môi trường nhạy cảm điện từ, do đó yêu cầu nhiễu rất thấp.
-
Phòng thí nghiệm EMC, trung tâm đo kiểm: ESR được dùng như máy đo chuẩn để chứng nhận các sản phẩm đa loại cho khách hàng. Đảm bảo độ lặp lại cao và tuân chuẩn EMC.
So sánh các phiên bản của máy đo EMI R&S ESR (ESR3, ESR7, ESR26)
| Model ESR | Dải tần chuẩn | Mở rộng dải tần tùy chọn | Phù hợp ứng dụng |
|---|---|---|---|
| ESR3 | 9 kHz – 3,6 GHz | Mở rộng xuống 10 Hz với tùy chọn B29 | Thiết bị dân dụng, viễn thông cơ bản |
| ESR7 | 9 kHz – 7 GHz | Mở rộng xuống 10 Hz khi cài B29 | Thiết bị công nghiệp, mạng cao tần |
| ESR26 | 9 kHz – 26,5 GHz | Mở rộng xuống 10 Hz với B29 | Thiết bị tần số cao, giải pháp RF phức tạp |
Phiên bản ESR26 thường được lựa chọn khi cần đo kiểm trong dải tần cao như hệ thống viễn thông, radar. Hai phiên bản ESR3 và ESR7 phù hợp cho ứng dụng dân dụng, mạng, IoT… Việc lựa chọn phiên bản phù hợp giúp tối ưu chi phí đầu tư và hiệu quả đo kiểm.
Bảng thông số kỹ thuật máy đo EMI R&S ESR – thông số chi tiết
| Thông số | Giá trị tiêu biểu / mô tả |
|---|---|
| Dải tần chuẩn | 9 kHz đến 3,6 GHz (ESR3), 7 GHz (ESR7), 26,5 GHz (ESR26). |
| Mở rộng tần số thấp | 10 Hz đến max tần số khi tùy chọn B29 được kích hoạt. |
| Độ phân giải tần số | 0,1 Hz (receiver mode), 0,01 Hz (analyzer mode). |
| Độ ồn nền (Displayed average noise level) | –168 dBm (typical, 1 Hz RBW với preamplifier). |
| 1 dB compression | +3 dBm khi preamplifier và preselection tắt (attenuation = 0 dB). |
| Băng thông phân giải (RBW / bandwidth) | 10 Hz đến 10 MHz (–3 dB), chuẩn EMI 200 Hz / 9 kHz / 120 kHz / 1 MHz. |
| Bộ lọc tiền chọn (Preselection) | Luôn bật chế độ receiver, bật/tắt trong analyzer mode, 16 bộ lọc tích hợp. |
| Quét tốc độ (Measurement speed) | Time domain scan: đo Band B (150 kHz–30 MHz, RBW 9 kHz) chỉ trong ~100 ms. |
| Giao diện & hiển thị | Màn hình cảm ứng, menu rõ ràng, hỗ trợ điều khiển từ xa qua LAN/GPIB. |
| Lưu trữ & phần cứng | Ổ HDD ≥ 40 GB (có thể thay SSD với tùy chọn B18), không gian lưu trữ nội bộ lớn. |
Tính năng quan trọng và lợi ích của máy đo EMI R&S ESR
Quét nhanh Time Domain Scan – đo EMI tốc độ cao
Máy đo EMI R&S ESR hỗ trợ Time Domain Scan, sử dụng FFT để thực hiện phép quét rất nhanh trên toàn dải tần mà không cần dò từng bước nhỏ. Điều này giúp rút ngắn thời gian kiểm thử thiết bị có đặc tính thay đổi theo thời gian. Độ chính xác vẫn đảm bảo theo chuẩn CISPR.
Phân tích phổ thời gian thực (real-time spectrum) để phát hiện tín hiệu thoáng qua
Khi kích hoạt tùy chọn real-time, máy ESR có thể ghi lại phổ với băng thông lên tới 40 MHz. Cho phép quan sát biến đổi tín hiệu theo thời gian và phát hiện xung ngắn hoặc tín hiệu không ổn định. Mà hệ thống quét truyền thống dễ bỏ sót.
Tuân chuẩn đo EMI/EMC quốc tế – hỗ trợ chứng nhận sản phẩm
Máy ESR tích hợp detector chuẩn như peak, quasi-peak, RMS, CISPR-average. Đáp ứng các yêu cầu đo chuẩn của CISPR 16-1-1 và các chuẩn phụ khác như ANSI, MIL-STD. Nhờ vậy, ESR hỗ trợ việc thực hiện phép đo hợp chuẩn để chứng nhận EMI/EMC compliance cho sản phẩm.
Giao diện người dùng và điều khiển linh hoạt
Giao diện với màn hình cảm ứng và menu tổ chức rõ ràng giúp kỹ sư thao tác dễ dàng trong các chế độ đo. Lựa chọn băng thông, detector, sub-range riêng biệt. ESR cũng hỗ trợ điều khiển từ xa qua LAN hoặc GPIB, thuận tiện tích hợp vào hệ thống tự động.
Phân tích sóng nhiễu & công cụ hỗ trợ tìm nguồn nhiễu
Trong chế độ analyzer, ESR còn cho phép sử dụng marker, trigger, spectrogram và persistence để phân tích lịch sử tín hiệu nhiễu. Phát hiện tần số lặp lại hoặc tín hiệu ẩn. Những công cụ này rất hữu ích cho kỹ thuật viên xác định nguồn gây nhiễu.
Lựa chọn và triển khai ESR trong hệ thống đo kiểm EMI của bạn
Khi bạn cân nhắc đầu tư máy đo EMI R&S ESR, cần lưu ý các yếu tố sau để tối ưu chi phí và hiệu quả:
-
Chọn model phù hợp: ESR3, ESR7 hoặc ESR26 tùy vào dải tần thiết bị bạn muốn đo kiểm.
-
Xem xét tùy chọn mở rộng tần số thấp (B29) nếu bạn cần đo nhiễu từ 10 Hz trở lên.
-
Tính năng Time Domain & Real-Time: nếu bạn cần quét nhanh hoặc phát hiện tín hiệu thoáng qua, hãy đầu tư thêm module quét FFT và chế độ real-time.
-
Kết nối điều khiển & tự động hóa: sử dụng giao diện LAN/GPIB và phần mềm EMC32 để tự động hóa bài đo EMI/EMC.
-
Cân nhắc bảo trì, hiệu chuẩn định kỳ để đảm bảo chất lượng đo lâu dài.
Kết luận về máy đo EMI R&S ESR – lựa chọn thiết bị đo kiểm EMI/EMC chuyên nghiệp
Máy đo EMI R&S ESR là giải pháp EMI test receiver toàn diện. Kết hợp giữa tốc độ, độ chính xác và khả năng phân tích nâng cao. Với khả năng tuân chuẩn CISPR, hỗ trợ real-time spectrum và Time Domain Scan. ESR giúp các phòng thử nghiệm, doanh nghiệp sản xuất và trung tâm chứng nhận đo kiểm EMI/EMC hiệu quả hơn.
Nếu bạn đang tìm một thiết bị đo nhiễu điện từ chuyên nghiệp và linh hoạt để xây dựng hệ thống kiểm tra EMC, R&S ESR là lựa chọn đáng cân nhắc.
