🧭 Máy ghi dữ liệu I/Q băng rộng – Giải pháp thu và phát tín hiệu RF hiệu năng cao

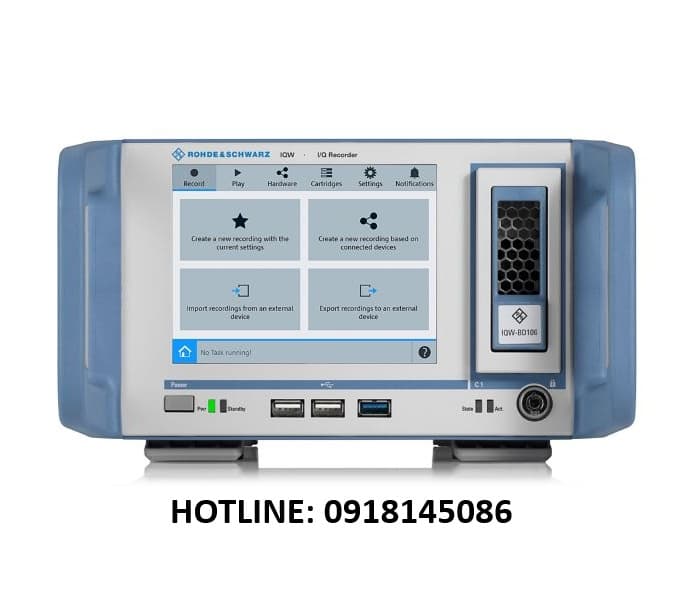

Máy ghi dữ liệu I/Q băng rộng là thiết bị chuyên dụng giúp ghi, lưu trữ và phát lại tín hiệu RF trong các ứng dụng đo kiểm và nghiên cứu phát triển (R&D). Sản phẩm R&S IQW Wideband I/Q Data Recorder của Rohde & Schwarz cho phép thu và phát tín hiệu I/Q đồng bộ với độ chính xác cao, hỗ trợ băng thông rộng lên tới 512 MHz cho mỗi kênh và khả năng hoạt động song song nhiều luồng tín hiệu RF.
Thiết bị này đặc biệt phù hợp cho các ứng dụng trong kiểm thử 5G, Wi-Fi 7, radar, định vị, và thiết bị IoT, nơi yêu cầu độ chính xác cao về biên độ, pha và thời gian.
⚙️ Tính năng nổi bật của máy ghi dữ liệu I/Q băng rộng
Máy ghi dữ liệu I/Q băng rộng R&S IQW được thiết kế để đảm bảo khả năng thu tín hiệu RF chất lượng cao trong thời gian dài mà không mất dữ liệu.
-
Băng thông ghi tối đa: 512 MHz (tùy cấu hình hệ thống)
-
Độ sâu ghi dữ liệu: lên đến 2.4 GSample/s, cho phép ghi các tín hiệu phức tạp như 5G NR FR2 hoặc radar xung.
-
Dung lượng lưu trữ: lên tới 2 TB SSD, hỗ trợ RAID để đảm bảo tốc độ và an toàn dữ liệu.
-
Độ chính xác thời gian cao nhờ đồng bộ hóa GPS, 10 MHz reference, hoặc IEEE 1588 PTP.
-
Giao diện tốc độ cao: kết nối với thiết bị phân tích tín hiệu R&S FSW, SMW, hoặc VSE thông qua LAN hoặc PCIe.
Tất cả những yếu tố này giúp thiết bị trở thành trung tâm lưu trữ dữ liệu tín hiệu RF lý tưởng cho phòng thí nghiệm, dây chuyền sản xuất hoặc môi trường phát triển hệ thống truyền thông hiện đại.

📡 Ứng dụng của thiết bị ghi dữ liệu I/Q băng rộng trong đo kiểm RF
Thiết bị R&S IQW được tối ưu hóa cho các nhiệm vụ cần ghi và phát lại tín hiệu RF phức tạp trong môi trường thử nghiệm và phát triển.
Một số ứng dụng tiêu biểu:
-
Phân tích tín hiệu 5G FR1/FR2 trong kiểm thử thiết bị di động và trạm gốc.
-
Ghi tín hiệu radar và cảm biến để tái tạo kịch bản thực tế trong phòng lab.
-
Đo kiểm Wi-Fi 6E/7, Bluetooth, và IoT trong điều kiện kênh truyền đa đường.
-
Ghi tín hiệu GNSS, DVB, hoặc ISM band phục vụ kiểm tra bộ thu.
Nhờ khả năng phát lại tín hiệu I/Q chính xác theo thời gian thực, kỹ sư có thể mô phỏng lại điều kiện thực tế trong môi trường kiểm thử, tiết kiệm thời gian và chi phí đáng kể so với thử nghiệm ngoài hiện trường.
🔬 Thông số kỹ thuật chính của R&S IQW
| Thông số | Giá trị điển hình |
|---|---|
| Dải tần hoạt động | DC đến 7.125 GHz (phụ thuộc đầu vào RF) |
| Băng thông ghi I/Q | Lên tới 512 MHz |
| Tốc độ lấy mẫu | Tối đa 2.4 GSample/s |
| Độ phân giải ADC/DAC | 14 bit |
| Bộ nhớ đệm dữ liệu | 2 TB SSD, hỗ trợ RAID |
| Đồng bộ hóa thời gian | GPS / 10 MHz ref / IEEE 1588 PTP |
| Kết nối giao tiếp | LAN 10 GbE, PCIe Gen3 |
| Hỗ trợ phần mềm | R&S VSE, FSW, SMW, IQT-Basic/Advanced |
| Kích thước/Trọng lượng | 19”, 3U rackmount / ~10 kg |
🧩 Tích hợp linh hoạt với hệ sinh thái Rohde & Schwarz
Máy ghi dữ liệu I/Q băng rộng R&S IQW tương thích hoàn toàn với hệ sinh thái thiết bị đo của Rohde & Schwarz.
Thiết bị có thể kết nối trực tiếp với máy phân tích tín hiệu FSW, máy phát tín hiệu SMW hoặc phần mềm phân tích R&S VSE để tạo thành hệ thống kiểm thử đồng bộ.
Cấu hình này giúp thu, lưu, phân tích và tái tạo tín hiệu RF với độ chính xác cao, đáp ứng tiêu chuẩn 3GPP, IEEE, và các yêu cầu trong kiểm thử sản xuất thiết bị 5G/6G, radar, hoặc thiết bị truyền thông ngắn hạn.
⚡ Ưu điểm khi sử dụng máy ghi dữ liệu I/Q băng rộng
-
Độ chính xác cao và khả năng tái lập tín hiệu RF thực tế.
-
Hỗ trợ ghi song song nhiều kênh với đồng bộ thời gian chính xác.
-
Dễ dàng mở rộng dung lượng lưu trữ và tốc độ dữ liệu.
-
Tích hợp phần mềm phân tích phổ nâng cao (VSE, IQT) cho đánh giá tín hiệu toàn diện.
-
Giải pháp lý tưởng cho phòng R&D, lab viễn thông và nhà máy sản xuất thiết bị RF.
🧠 Kết luận
Máy ghi dữ liệu I/Q băng rộng R&S IQW là công cụ không thể thiếu trong các phòng thí nghiệm RF hiện đại. Với khả năng ghi và phát lại tín hiệu có độ trung thực cao, tích hợp linh hoạt và hiệu năng vượt trội, thiết bị mang đến giải pháp tối ưu cho đo kiểm 5G, radar, Wi-Fi và hệ thống truyền thông tiên tiến.
