Máy kiểm tra vi mạch quang OPAL SD EXFO – Thiết bị kiểm thử Photonic IC (PIC) single-die tự động

Máy kiểm tra vi mạch quang OPAL SD EXFO – Thiết bị kiểm thử Photonic IC (PIC) single-die tự động cho nghiên cứu và sản xuất

Máy kiểm tra vi mạch quang OPAL SD EXFO (EXFO OPAL SD Single-Die Automated Photonic Probe Station) là giải pháp kiểm thử quang – điện (opto-electronic testing) linh hoạt, được thiết kế đặc biệt cho các nhóm R&D, phòng thí nghiệm quang học, và các cơ sở sản xuất pilot trong lĩnh vực Photonic Integrated Circuits (PIC).

Thiết bị mang lại hiệu năng đo chính xác, độ ổn định cao và chi phí tối ưu, phù hợp cho những ai cần một nền tảng test station mạnh mẽ nhưng nhỏ gọn, với khả năng tự động hóa thông minh thông qua phần mềm EXFO Pilot.

Máy kiểm tra vi mạch quang OPAL SD EXFO – Giải pháp đo kiểm Photonic IC single-die tự động và tiết kiệm chi phí

Trong chuỗi sản phẩm OPAL, OPAL SD EXFO được xem là phiên bản entry-level nhưng sở hữu nhiều công nghệ tiên tiến được kế thừa từ các trạm wafer-level như OPAL MD hay OPAL EC.

Thiết bị này được tối ưu để kiểm thử một die duy nhất (single-die testing) trên wafer hoặc trên module, giúp người dùng dễ dàng đánh giá hiệu suất quang học, tổn hao truyền dẫn (insertion loss), phản xạ (return loss) hoặc các đặc tính quang-điện khác của mạch PIC.

Nhờ tích hợp tự động hóa căn chỉnh quang học (auto optical alignment) và khả năng kết nối với thiết bị đo quang điện tử, OPAL SD mang lại độ chính xác vượt trội, đồng thời giảm thiểu thao tác thủ công.

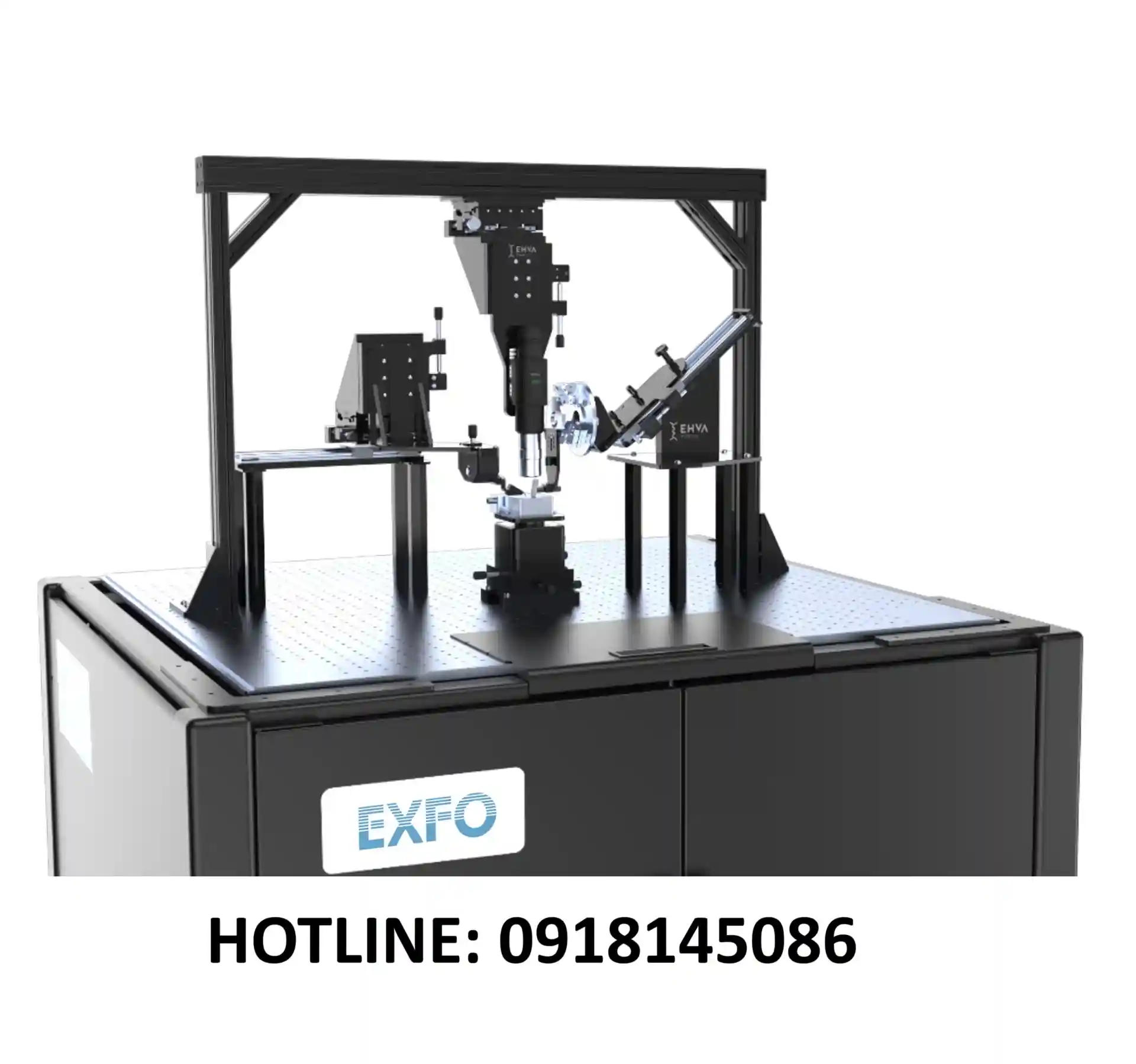

Trạm kiểm tra Photonic IC OPAL SD EXFO – Cấu trúc phần cứng chính xác, thiết kế linh hoạt và dễ nâng cấp

Máy kiểm tra vi mạch quang OPAL SD EXFO được thiết kế với cấu trúc cơ khí tinh gọn nhưng chính xác, kết hợp giữa sự ổn định cơ học và khả năng điều khiển linh hoạt:

• 4-axis manual stage (X, Y, Z, rotation): cho phép di chuyển mẫu linh hoạt và căn chỉnh chính xác.

• Chuck wafer: hỗ trợ kích thước đến 6 hoặc 8 inch, có tùy chọn điều khiển nhiệt độ (thermal chuck).

• Optical probe heads: đầu dò quang có thể là motorized hoặc manual, hỗ trợ cả edge coupling và surface coupling.

• Electrical probe heads: đầu dò điện DC hoặc RF để thực hiện đo điện kết hợp.

• Vision system: gồm camera top-view và side-view, giúp định vị chính xác cạnh và bề mặt chip.

Cấu trúc này giúp OPAL SD đạt độ lặp lại (repeatability) cao. Và khả năng vận hành ổn định trong môi trường phòng lab cũng như cleanroom.

Thiết bị kiểm tra PIC OPAL SD EXFO – Khả năng căn chỉnh quang học tự động và kiểm thử quang điện chính xác

Một trong những điểm nổi bật của máy kiểm tra vi mạch quang OPAL SD EXFO chính là khả năng căn chỉnh quang học tự động (automated optical alignment) ở cấp die.

Hệ thống motorized optical head giúp định vị sợi quang (fiber array hoặc single fiber) chính xác với waveguide của PIC, đảm bảo tối ưu công suất ghép (coupling efficiency).
Điều này đặc biệt quan trọng với các PIC có kích thước cổng quang nhỏ hoặc cần đo ở nhiều vị trí khác nhau.

Khi kết hợp với EXFO Pilot software, toàn bộ quá trình căn chỉnh, đo và lưu kết quả được tự động hóa hoàn toàn – giảm thời gian thao tác tới 70% so với phương pháp thủ công.

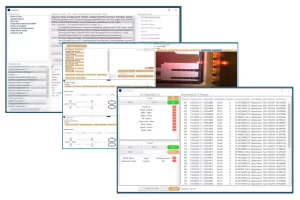

Phần mềm EXFO Pilot trong máy đo vi mạch quang OPAL SD – Tự động hóa, phân tích và truy xuất dữ liệu thông minh

EXFO Pilot là nền tảng phần mềm trung tâm điều khiển toàn bộ hoạt động của máy kiểm tra vi mạch quang OPAL SD EXFO.
Phần mềm này cung cấp một giao diện đồ họa trực quan, giúp kỹ sư lập kế hoạch đo. Điều khiển đầu dò, tự động hóa phép đo, và xuất báo cáo kết quả.

Các tính năng nổi bật của EXFO Pilot gồm:

• Auto alignment và optical optimization – tự động tối ưu vị trí coupling quang.

• Integration – kết nối trực tiếp với thiết bị đo như power meter, OSA, nguồn laser, photodetector.

• Data traceability – lưu toàn bộ lịch sử đo, wafer ID, thời gian và người vận hành.

• Flexible test scripting – cho phép tùy chỉnh chuỗi đo theo nhu cầu R&D hoặc production.

• Auto reporting – xuất kết quả sang PDF, CSV hoặc hệ thống cơ sở dữ liệu quản lý chung.

Nhờ phần mềm này, OPAL SD không chỉ là một thiết bị đo. Mà là nền tảng quản lý dữ liệu kiểm thử PIC hoàn chỉnh.

Máy đo Photonic IC OPAL SD EXFO – Cấu hình linh hoạt, dễ mở rộng và tương thích đa nền tảng PIC

Thiết bị kiểm tra vi mạch quang OPAL SD EXFO hỗ trợ nhiều cấu hình để đáp ứng mọi nhu cầu thử nghiệm quang điện tử:

• Probe head type: optical, electrical hoặc hybrid.

• Coupling mode: edge coupling / surface coupling.

• Sample type: die, bar, hoặc module quang học nhỏ.

• Operation mode: manual hoặc semi-automatic.

Ngoài ra, người dùng có thể nâng cấp (upgrade) OPAL SD bằng cách thêm module motorized stage. Hoặc optical head để chuyển đổi lên các dòng cao hơn như OPAL MD (multi-die) hoặc OPAL EC (wafer-level).
Điều này giúp bảo toàn đầu tư thiết bị, phù hợp cho các đơn vị đang mở rộng quy mô sản xuất.

Hiệu suất và độ chính xác – Máy kiểm tra vi mạch quang OPAL SD EXFO cho kết quả đo ổn định, lặp lại cao

Trong đo kiểm quang học, độ chính xác và tính lặp lại (repeatability) là yếu tố sống còn.
OPAL SD EXFO được trang bị hệ thống cơ khí và quang học đảm bảo độ ổn định vượt trội:

• Độ chính xác sub-micron cho mọi trục chuyển động.

• Vision system độ phân giải cao, giúp định vị nhanh và chính xác.

• Cấu trúc cơ khí vững chắc, chống rung và nhiễu nhiệt.

• Tự động bù lệch (auto offset compensation) giúp duy trì sai số dưới mức 1 µm.

Nhờ đó, các kết quả đo từ OPAL SD có thể so sánh trực tiếp giữa nhiều mẫu hoặc qua nhiều chu kỳ đo khác nhau. Đáp ứng cả yêu cầu nghiên cứu và sản xuất thử nghiệm.

Ứng dụng thực tế của máy kiểm tra vi mạch quang OPAL SD EXFO trong Photonic IC

OPAL SD EXFO là công cụ lý tưởng cho nhiều ứng dụng trong chuỗi phát triển PIC:

• Nghiên cứu và phát triển (R&D): đo đặc tính PIC mới trước khi sản xuất hàng loạt.

• Thử nghiệm module hoặc bar-level: kiểm tra hiệu suất optical coupling và loss.

• Kiểm thử quang – điện: đo phối hợp optical/electrical cho thiết bị hybrid photonics.

• Giáo dục và đào tạo: hỗ trợ sinh viên và kỹ sư làm quen với kỹ thuật đo PIC chuyên nghiệp.

• Xác minh thiết kế: so sánh kết quả đo với mô phỏng thiết kế (design verification).

Với thiết kế nhỏ gọn, vận hành đơn giản và khả năng tự động hóa. OPAL SD giúp nâng cao hiệu quả đo kiểm cho cả phòng lab học thuật lẫn cơ sở sản xuất nhỏ.

Lợi ích cho khách hàng – Tại sao nên chọn máy kiểm tra vi mạch quang OPAL SD EXFO

1. Tự động hóa thông minh – giảm sai sót và thao tác thủ công.

2. Chi phí đầu tư thấp hơn so với trạm wafer-level nhưng vẫn có khả năng mở rộng.

3. Độ chính xác cao, độ lặp lại tốt nhờ hệ cơ khí ổn định.

4. Giao diện phần mềm trực quan, dễ dùng – phù hợp với cả kỹ sư mới.

5. Tùy biến linh hoạt – hỗ trợ nhiều loại probe và mode coupling.

6. Nâng cấp dễ dàng – có thể mở rộng lên OPAL MD hoặc OPAL EC trong tương lai.

Bảng thông số kỹ thuật của máy kiểm tra vi mạch quang OPAL SD EXFO

Kết luận – Máy kiểm tra vi mạch quang OPAL SD EXFO: Giải pháp entry-level thông minh cho kiểm thử PIC hiện đại

Máy kiểm tra vi mạch quang OPAL SD EXFO là trạm kiểm thử single-die tự động, kết hợp độ chính xác cao. Khả năng tùy biến và chi phí đầu tư hợp lý.
Nhờ phần mềm EXFO Pilot, thiết bị mang đến quy trình kiểm thử PIC nhanh chóng. Truy xuất dữ liệu dễ dàng và đảm bảo độ ổn định cao.

Đây là lựa chọn hoàn hảo cho các phòng R&D, trung tâm đo kiểm. Hay doanh nghiệp đang từng bước xây dựng quy trình sản xuất Photonic IC chuyên nghiệp và hiện đại.
