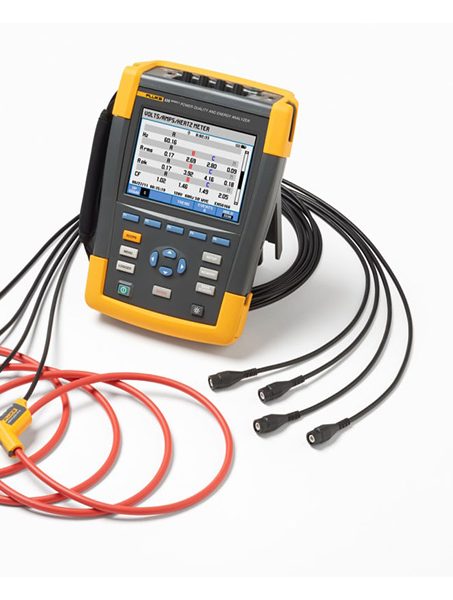

Máy phân tích chất lượng điện Fluke 434II – 435II
Máy phân tích chất lượng điện Fluke 434II – 435II giúp định vị, dự đoán, ngăn ngừa và khắc phục các sự cố. Về chất lượng điện trong các hệ thống phân phối điện ba pha và một pha. Ngoài ra, thuật toán tổn hao năng lượng được cấp bằng sáng chế của Fluke. Đo lường năng lượng, đo lường và định lượng suy hao năng lượng do các vấn đề về sóng hài và mất cân bằng. Cho phép người dùng xác định nguồn gốc của tổn hao năng lượng trong một hệ thống. Sự cố downtime gây tổn thất chi phí, do đó cần giải quyết các vấn đề về chất lượng điện quan trọng một cách nhanh chóng.
XEM THÊM>>> Các thiết bị đo lường ĐIỆN khác
Các tính năng Ưu việt của Máy phân tích chất lượng điện Fluke 434II – 435II.
- Tính toán tổn hao năng lượng: Các phép đo công suất và trở kháng,mất cân bằng được định lượng để xác định tổn thất năng lượng thực sự của hệ thống.
• Hiệu suất biến tần nguồn: Đo đồng thời công suất đầu ra AC và nguồn đầu vào DC cho các hệ thống điện tử công suất bằng kẹp DC tùy chọn.
• Thu thập dữ liệu PowerWave: Máy phân tích chất lượng điện Fluke 434II – 435II thu thập dữ liệu RMS nhanh. Hiển thị nửa chu kỳ và dạng sóng để mô tả động lực học của hệ thống điện (khởi động máy phát, chuyển mạch UPS, v.v.).
• Chụp dạng sóng: chụp 100/120 chu kỳ (50 / 60Hz) của mỗi sự kiện được phát hiện trong tất cả các chế độ mà không cần thiết lập.
• Chế độ nhanh tự động( AutoTrend): thu dữ liệu dạng sóng 200 kHz trên tất cả các pha đồng thời lên đến 6 kV. Mọi số ghi đều được ghi lại tự động và liên tục mà không cần cài đặt mức ngưỡng hoặc khởi động quy trình thủ công. Nhờ vậy bạn có thể nhanh chóng xem xu hướng của điện áp, dòng điện, tần số công suất, sóng hài hoặc tình trạng chập chờn trên mọi dây ba pha và trung tính.
• Khắc phục sự cố trong thời gian thực: Phân tích xu hướng bằng các công cụ con trỏ và thu phóng.(Tình trạng chất lượng điện nâng cao).
• Đo cả ba pha.
• Hàm logger: Định cấu hình cho mọi điều kiện kiểm tra với bộ nhớ cho tối đa 600 tham số theo các khoảng thời gian do người dùng xác định.
Thông số kỹ thuật: Thiết bị phân tích chất lượng điện và năng lượng Fluke 434-II và 435-II
| Vôn | ||||
| Kiểu máy | Phạm vi đo lường | Độ phân giải | Độ chính xác | |
| Vrms (AC và DC) | 434-II | 1 V đến 1000 V điện áp pha trung tính. | 0,1 V | ±0,1% điện áp danh định1 |
| 435-II | 1 V đến 1000 V điện áp pha trung tính. | 0,01 V | ±0,1% điện áp danh định1 | |
| V đỉnh | 1 Vpk đến 1400 Vpk. | 1 V | 5% điện áp danh định | |
| Hệ số đỉnh (CF) của điện áp. | 1,0 > 2,8 | 0,01 | ±5% | |
| Vrms½ | 434-II | 1 V đến 1000 V điện áp pha trung tính. | 0,1 V | ± 1 % điện áp danh định |
| 434-II và 435-II | 0,1 V | ±0,2% điện áp danh định | ||
| V cơ bản | 434-II | 1 V đến 1000 V điện áp pha trung tính. | 0,1 V | ± 0,5 % điện áp danh định |
| 435-II | 0,1 V | ± 0,1 % điện áp danh định | ||
Amps (độ chính xác không bao gồm độ chính xác của đầu kìm). |
||||
| Amps (AC + DC) | i430-Flex 1x | 5 A đến 6000 A | 1 A | ±0,5% ±5 số đếm |
| i430-Flex 10x | 0,5 A đến 600 A | 0,1 A | ±0,5% ±5 số đếm | |
| 1mV/A 1x | 5 A đến 2000 A | 1A | ±0,5% ±5 số đếm | |
| 1mV/A 10x | 0,5 A A đến 200 A (chỉ AC) | 0,1 A | ±0,5% ±5 số đếm | |
| A- đỉnh | i430-Flex | 8400 A đỉnh | 1 Arms | ±5% |
| 1mV/A | 5500 Apk | 1 Arms | ±5% | |
| Hệ số đỉnh (CF) A | 1 đến 10 | 0,01 | ±5% | |
| Amps½ | i430-Flex 1x | 5 A đến 6000 A | 1 A | ±1% ±10 số đếm |
| i430-Flex 10x | 0,5 A đến 600 A | 0,1 A | ±1% ±10 số đếm | |
| 1mV/A 1x | 5 A đến 2000 A | 1 A | ±1% ±10 số đếm | |
| 1mV/A 10x | 0,5 A A đến 200 A (chỉ AC) | 0,1 A | ±1% ±10 số đếm | |
| A cơ bản | i430-Flex 1x | 5 A đến 6000 A | 1 A | ±0,5% ±5 số đếm |
| i430-Flex 10x | 0,5 A đến 600 A | 0,1 A | ±0,5% ±5 số đếm | |
| 1mV/A 1x | 5 A đến 2000 A | 1 A | ±0,5% ±5 số đếm | |
| 1mV/A 10x | 0,5 A A đến 200 A (chỉ AC) | 0,1 A | ±0,5% ±5 số đếm | |
Tần số Hz Máy phân tích chất lượng điện Fluke 434II. |
||||
| Tần số (Hz) | Fluke 434 @ 50 Hz Danh định | 42,50 Hz đến 57,50 Hz. | 0,01 Hz | ±0,01 Hz |
| Fluke 434 @ 60 Hz Danh định | 51,00 Hz đến 69,00 Hz. | 0,01 Hz | ±0,01 Hz | |
| Fluke 435 50Hz Danh định | 42,500 Hz đến 57,500 Hz. | 0,001 Hz | ±0,01 Hz | |
| Fluke 435 @ 60 Hz Danh định | 51,00 Hz đến 69,00 Hz. | 0,001 Hz | ±0,01 Hz | |
Nguồn điện |
||||
| Watt (VA, var) | i430-Flex | tối đa 6,000 MW. | 0,1 W đến 1 MW | ±1% ±10 số đếm |
| 1 mV/A | tối đa 2000 MW. | 0,1 W đến 1 MW | ±1% ±10 số đếm | |
| Hệ số Công suất (Cos j/DPF) | 0 đến 1 | 0,001 | ±0,1% @ điều kiện tải danh định | |
| Năng lượng | ||||
| kWh (kVAh, kvarh) | i430-Flex 10x | Tùy thuộc vào tỷ lệ kìm đo và V danh định. | ±1% ±10 số đếm | |
| Tổn hao Năng lượng | i430-Flex 10x | Tùy thuộc vào tỷ lệ kìm đo và V danh định. | ±1% ±10 counts Không bao gồm độ chính xác điện trở đường dây | |
Sóng hài Máy phân tích chất lượng điện Fluke 434II. |
||||
| Bậc Sóng hài (n) | DC, tạo nhóm 1 đến 50: Các nhóm sóng hài theo tiêu chuẩn IEC 61000-4-7. | |||
| Bậc liên hài (n) | OFF, Tạo nhóm 1 đến 50: Các nhóm con sóng hài và đa hài theo tiêu chuẩn IEC 61000-4-7. | |||
| Vôn % | f | 0,0% đến 100% | 0,1% | ±0,1% ±n x 0,1% |
| r | 0,0% đến 100% | 0,1% | ±0,1% ±n x 0,4% | |
| Tuyệt đối | 0,0 đến 1000 V | 0,1 V | ±5%1 | |
| THD | 0,0% đến 100% | 0,1% | ±2,5% | |
| Amps % | f | 0,0% đến 100% | 0,1% | ±0,1% ±n x 0,1% |
| r | 0,0% đến 100% | 0,1% | ±0,1% ±n x 0,4% | |
| Tuyệt đối | 0,0 đến 600 A | 0,1 A | ±5% ±5 số đếm | |
| THD | 0,0% đến 100% | 0,1% | ±2,5% | |
| Watt% | f hoặc r | 0,0% đến 100% | 0,1% | ±n x 2% |
| Tuyệt đối | Tùy thuộc vào tỷ lệ kìm đo và V danh định. | — | ± 5 % ± n x 2 % ± 10 counts | |
| THD | 0,0% đến 100% | 0,1% | ±5% | |
| Góc pha | -360° đến +0° | 1° | ±n x 1° | |
| Tình trạng chập chờn | ||||
| Plt, Pst, Pst(1 phút), Pinst | 0,00 đến 20,00 | 0,01 | ±5% | |
| Mất cân bằng | ||||
| Vôn % | 0,0% đến 20,0% | 0,1% | ±0,1% | |
| Amps % | 0,0% đến 20,0% | 0,1% | ±1% | |
Tín hiệu chính (Mains Signaling) |
||||
| Mức Ngưỡng | Ngưỡng, giới hạn và khoảng thời gian truyền tín hiệu có thể lập trình cho hai tần số truyền tín hiệu. | — | — | |
| Tần số Truyền tín hiệu | 60 Hz đến 3000 Hz. | 0,1 Hz | ||
| V% tương đối | 0% đến 100%. | 0,10% | ±0,4% | |
| V3s tuyệt đối (trung bình 3 giây) | 0,0 V đến 1000 V. | 0,1 V | ±5% điện áp danh định | |
Thông số kỹ thuật chung Máy phân tích chất lượng điện Fluke 434II. |
||||
| Vỏ | Thiết kế chắc chắn, chống va đập với vỏ bảo vệ tích hợp. Chống chịu bụi và nước nhỏ giọt đạt chuẩn IP51 theo IEC60529 khi sử dụng ở vị trí đứng nghiêng. Va đập và rung: Va đập 30 g, rung: 3 g đường hình sin, ngẫu nhiên 0,03 g2 /Hz theo MIL-PRF-28800F Class 2. | |||
| Màn hình | Độ sáng: 200 cd/m2 thường sử dụng adapter nguồn, 90 cd/m2 thường sử dụng nguồn pin Kích cỡ: LCD 127 x 88 mm (153 mm/6,0 theo đường chéo). Độ phân giải: 320 x 240 pixel. Độ tương phản và độ sáng: có thể điều chỉnh, bù nhiệt độ. | |||
| Bộ nhớ | Thẻ SD WiFi 16GB với các mẫu tiêu chuẩn hoặc thẻ SD với các mẫu /INTL (chuẩn SDHC, định dạng FAT32). Có thể thêm tối đa 32GB. Lưu màn hình và bộ nhớ dữ liệu bao gồm các bản ghi (tùy vào dung lượng bộ nhớ). | |||
| Đồng hồ Thời gian thực | Nhãn ngày và giờ (time stamp) cho chế độ theo dõi Xu hướng, hiển thị Điện áp quá độ, Giám sát hệ thống và ghi lại sự kiện. | |||
Môi trường Máy phân tích chất lượng điện Fluke 434II. |
||||
| Nhiệt độ vận hành | 0°C ~ +40°C; +40°C ~ +50°C không bao gồm pin. | |||
| Nhiệt độ bảo quản | -20°C~+60°C | |||
| Độ ẩm | +10°C ~ +30°C: RH 95% không ngưng tụ. +30°C ~ +40°C: RH 75% không ngưng tụ. +40°C ~ +50°C: 45% RH không ngưng tụ. |
|||
| Độ cao Vận hành Tối đa. | Lên tới 2.000 m (6666 ft) đối với CAT IV 600 V, CAT III 1000 V. Lên tới 3.000 m (10.000 ft) đối với CAT III 600 V, CAT II 1000 V. Độ cao lưu trữ tối đa 12 km (40.000 ft). |
|||
| Tính tương thích điện-từ (EMC). | EN 61326 (2005-12) cho chuẩn an toàn phát xạ và miễn nhiễm. | |||
| Giao diện | Mini-USB-B, Cổng USB cách điện để có thể truy cập khe cắm thẻ SD kết nối PC sau pin dụng cụ. | |||
Tham khảo: Datasheet sản phẩm
