Máy phân tích mạng ZNL6 (5 kHz to 6 GHz)
Hàng có sẵn
Hãng sản xuất: Rohde&Schwarz
Xuất xứ: Đức/Malaysia

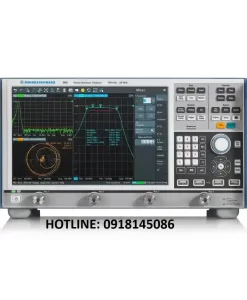

Máy phân tích mạng Vector R&S ZNL6 – Thiết bị đa năng, nhỏ gọn, hiệu suất cao
Giới thiệu chung
Máy phân tích mạng ZNL6 (R&S® ZNL6 Vector Network Analyzer) là dòng máy đa chức năng thuộc series ZNL của Rohde & Schwarz, nổi bật với khả năng tích hợp tới 3 thiết bị trong 1: máy phân tích mạng vector (VNA), máy phân tích phổ (spectrum analyzer) và máy đo công suất (power meter). Dải tần từ 5 kHz đến 6 GHz giúp ZNL6 linh hoạt phục vụ nhu cầu phát triển, sản xuất, kiểm tra hiện trường và phòng thí nghiệm. Với thiết kế nhỏ gọn, di động và chi phí hợp lý, ZNL6 là lựa chọn tối ưu cho các ứng dụng kỹ thuật cao đòi hỏi độ chính xác và tốc độ đo nhanh
XEM THÊM: Website chính hãng của R&S ZNL6
Những điểm nổi bật của Máy phân tích mạng ZNL6
1. Thiết bị 3-trong-1: VNA + SA + Power Meter
ZNL6 tích hợp đầy đủ các chức năng phân tích mạng, phổ và đo công suất, giúp giảm nhu cầu đầu tư nhiều thiết bị riêng biệt.
2. Thiết kế di động, nhỏ gọn
Với trọng lượng chỉ 6–8 kg và kích thước nhỏ gọn (dày < 24 cm), ZNL6 dễ dàng mang theo và sử dụng ngoài hiện trường khi trang bị thêm pin và túi bảo vệ tùy chọn.
3. Dải tần rộng 5 kHz – 6 GHz
ZNL6 hỗ trợ đa dạng ứng dụng từ đo các thiết bị viễn thông đến mạch RF, anten, kết nối cao tần.
4. Dải động cao và độ ồn trace rất thấp
ZNL6 cung cấp dynamic range ~130 dB (ở IF bandwidth 10 Hz) và trace noise < 0.0005 dB (ở IFBW 10 kHz), đảm bảo đo chính xác và ổn định ngay ở băng thông cao.
5. Tốc độ đo nhanh, phù hợp sản xuất
Với thời gian đo 401 điểm trong 16.7 ms (200 MHz span, IFBW 100 kHz) và hỗ trợ sweep phân đoạn để tối ưu tốc độ theo DUT, ZNL6 rất phù hợp trong môi trường sản xuất khối lượng lớn.
6. Hiệu chuẩn dễ dàng, tiện lợi
ZNL6 hỗ trợ wizard hiệu chuẩn, kit hiệu chuẩn tay và bộ hiệu chuẩn tự động, giúp thao tác nhanh, giảm lỗi và tiết kiệm thời gian.
7. Tùy chọn chức năng đa dạng
-
Spectrum analyzer (tới 6 GHz) qua tùy chọn B1
-
Đo công suất với cảm biến NRP (option FPL1-K9)
-
Nguồn CW độc lập, phân tích analog/digital, time-domain, DTF…
8. Màn hình cảm ứng trực quan
Giao diện đa chạm hiển thị song song phân tích mạng, phổ và đo công suất (MultiView mode), thân thiện với người dùng.
9. Tương tác điều khiển từ xa
Hỗ trợ điều khiển qua LAN tiêu chuẩn và tùy chọn GPIB cho tự động hóa và tích hợp vào hệ thống đo.
XEM THÊM: Các dòng máy phân tích Mạng Vector mới nhất hiện nay!!!!
Ứng dụng thực tế Máy phân tích mạng ZNL6:
| Mục đích | Ứng dụng |
|---|---|
| Phòng Lab & R&D | Phát triển mạch RF, anten, bộ lọc, kết nối cao tần |
| Sản xuất & kiểm thử | Đo nhanh, trình tự đo tự động, kiểm tra thành phần RF hàng loạt |
| Dịch vụ & bảo trì hiện trường | Di động, pin, hỗ trợ đo anten, cáp, connector khi lắp đặt |
| Giáo dục & đào tạo | Dễ sử dụng, tích hợp nhiều chức năng, chi phí tối ưu |
Bảng thông số kỹ thuật chi tiết – Máy phân tích mạng ZNL6:
| Thông số | Giá trị |
|---|---|
| Dải tần | 5 kHz – 6 GHz |
| Số cổng | 2 cổng, đo hai chiều |
| Dynamic range | ~130 dB (10 Hz IFBW) |
| Trace noise | < 0.0005 dB (10 kHz IFBW) |
| Thời gian đo 401 điểm | 16.7 ms (200 MHz span, 100 kHz IFBW) |
| Kích thước | < 24 cm sâu, compact |
| Trọng lượng | 6 – 8 kg |
| Màn hình | 10.1″ cảm ứng (multitouch) |
| Giao tiếp I/O | LAN (chuẩn), tùy chọn GPIB |
| Pin & nguồn DC | Tuỳ chọn battery và DC 12/24V |
| Tính năng tùy chọn | Spectrum, Power Meter, CW source etc |
So sánh nhanh Máy phân tích ZNL6 với các model ZNL khác:
| Model | Dải tần | Khả năng thêm chức năng | Trọng lượng & Thiết kế |
|---|---|---|---|
| ZNL3 | 5 kHz – 3 GHz | Có spectrum & power tuỳ chọn | Gọn nhẹ |
| ZNL4 | 5 kHz – 4.5 GHz | Tùy chọn tương đương | Gọn nhẹ |
| ZNL6 | 5 kHz – 6 GHz | Spectrum & power tuỳ chọn | Compact, di động |
| ZNL14 | … – 14 GHz | Tương tự | |
| ZNL20 | … – 20 GHz | Tương tự |
ZNL6 nổi bật với dải tần hợp lý, kết hợp đủ chức năng phổ và công suất, trọng lượng nhẹ, chi phí tối ưu cho các ứng dụng chung.
Mẹo tối ưu SEO cho bài viết
-
Meta Title: Máy phân tích mạng ZNL6 – VNA di động 5 kHz–6 GHz, tích hợp spectrum & power
-
Meta Description: Khám phá R&S ZNL6 – máy phân tích mạng vector portably, dải tần 5 kHz–6 GHz, tích hợp spectrum analyzer và power meter. Tối ưu cho R&D, sản xuất và bảo trì hiện trường.
-
Keywords: máy phân tích mạng znl6, znl6, vector network analyzer znl6, máy phân tích mạng di động, máy phân tích mạng tích hợp, vn analyze spectrum power znl6 etc.
Kết luận
Máy phân tích ZNL6 là thiết bị đa năng, nhỏ gọn và hiệu quả, kết hợp mạnh mẽ giữa VNA, spectrum analyzer và power meter. Dải tần rộng, độ chính xác cao, tốc độ đo nhanh cùng thiết kế dễ di chuyển giúp ZNL6 phù hợp cho mọi môi trường: từ phòng R&D đến công xưởng sản xuất, hiện trường lắp đặt đến phòng lab kiểm thử. Đây là lựa chọn tối ưu nếu bạn muốn tiết kiệm không gian, chi phí mà vẫn đảm bảo hiệu năng đo hàng đầu.
