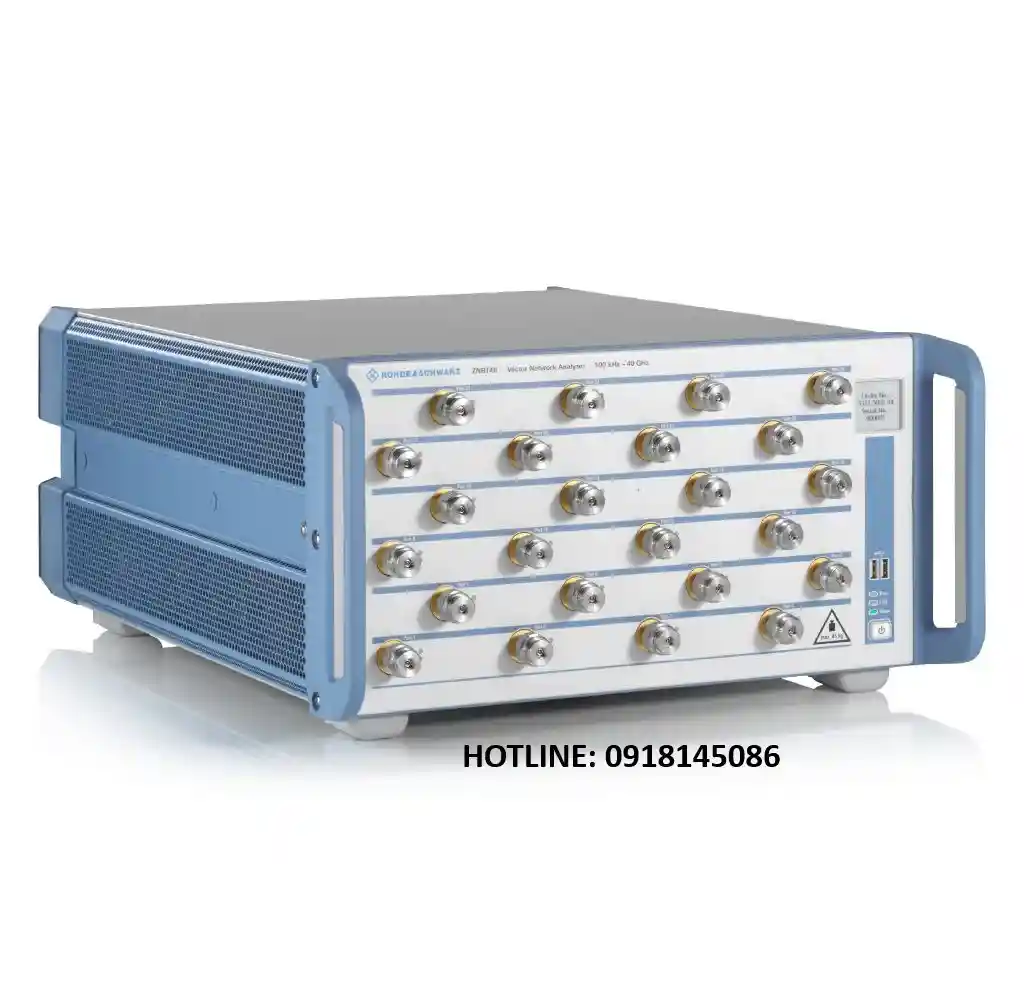

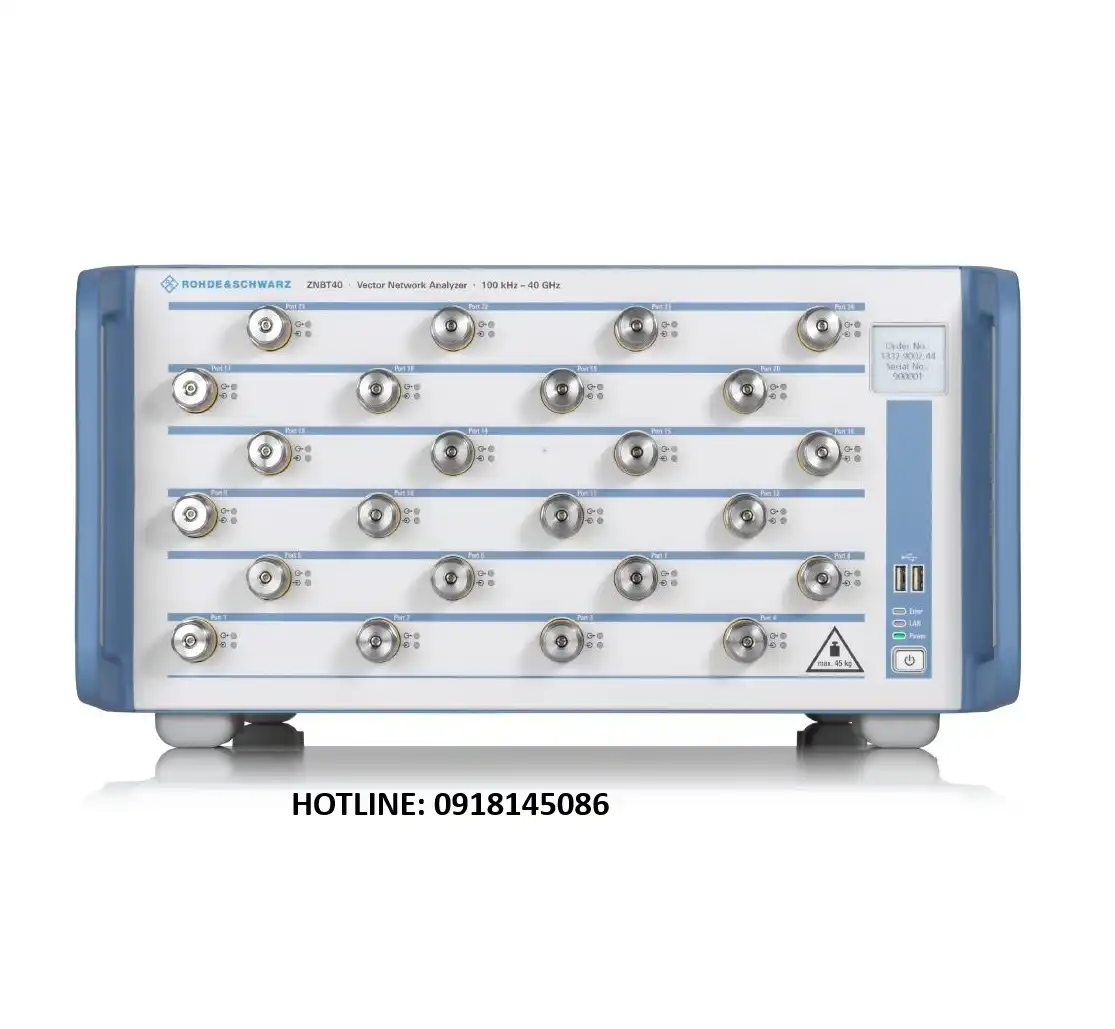

Máy phân tích mạng R&S ZNBT8 – Giải pháp đo kiểm đa cổng hàng đầu

Máy phân tích mạng R&S ZNBT8 là dòng thiết bị đo kiểm đa cổng cao cấp của Rohde & Schwarz. Với khả năng hỗ trợ tới 24 cổng đo và mở rộng đến 48 cổng, R&S ZNBT8 mang lại lợi thế vượt trội cho các bài đo multiport, giúp kiểm thử song song nhiều thiết bị hoặc cấu trúc mạch RF phức tạp. Hoạt động ở dải tần từ 9 kHz đến 8.5 GHz, thiết bị cho phép phân tích chính xác các tham số S, kiểm thử anten MIMO, beamforming, PCB tốc độ cao và hệ thống truyền dẫn vi sai. Nhờ dynamic range 140 dB, tốc độ quét siêu nhanh và độ ổn định nhiệt xuất sắc.

Không chỉ mạnh về số lượng cổng, ZNBT8 còn được tối ưu để đạt:

• Dynamic range 135 – 140 dB

• Tốc độ đo cực nhanh (< 1 μs/điểm)

• Độ ổn định nhiệt cao (trôi < 0.01 dB/°C)

• Độ chính xác tham số S vượt trội

Với những ưu điểm này, R&S ZNBT8 trở thành giải pháp đo kiểm toàn diện cho thiết kế PCB tốc độ cao, hệ thống 5G sub-6 GHz, thiết bị IoT, radar, vệ tinh và ứng dụng quân sự.

Tính năng nổi bật của R&S ZNBT8

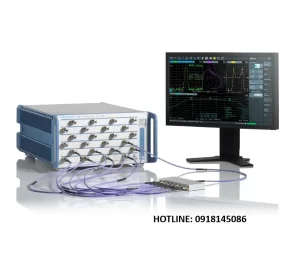

1. Kiến trúc đa cổng mạnh mẽ

Khác với các model 2–4 cổng thông thường (ZNB4, ZNB8, ZNB20…), ZNBT8 hỗ trợ lên tới 24 cổng đo độc lập. Điều này giúp người dùng có thể:

• Kiểm thử nhiều thiết bị song song (parallel DUT testing).

• Đo anten mảng pha, module MIMO, beamforming.

• Phân tích hệ thống đa kênh, backplane, bus tốc độ cao.

2. Dải tần rộng từ 9 kHz – 8.5 GHz

Máy hỗ trợ phổ tần từ rất thấp (9 kHz) tới 8.5 GHz, phù hợp cho:

• Ứng dụng viễn thông (2G → 5G sub-6 GHz)

• WiFi, Bluetooth, ZigBee, IoT

• Radar băng C, X

• Đo kiểm cáp, PCB, connector

3. Dynamic range rộng và độ nhiễu thấp

• Dynamic range đạt 140 dB tại 10 Hz IF bandwidth.

• Đảm bảo đo chính xác ngay cả khi DUT có suy hao lớn hoặc phản xạ cực nhỏ.

• Độ nhiễu thấp, giảm thiểu sai số trong môi trường nhiều nhiễu RF.

4. Tốc độ đo siêu nhanh

• < 1 μs/điểm (tùy băng thông IF).

• Sweep 401 điểm trong dưới 4 ms.

• Hỗ trợ multiport parallel measurement giúp rút ngắn đáng kể thời gian sản xuất.

5. Độ ổn định và hiệu chuẩn tiện lợi

• Trôi nhiệt chỉ 0.01 dB/°C, duy trì chính xác trong thời gian dài.

• Hỗ trợ hiệu chuẩn đa phương pháp: SOLT, TRL, UOSM, Unknown Thru, Adapter Removal.

• Tích hợp unit hiệu chuẩn tự động (Automatic Calibration Unit) để giảm thời gian set-up.

6. Khả năng mở rộng linh hoạt

• Tùy chọn model: 8, 12, 16, 20 hoặc 24 cổng.

• Có thể mở rộng lên đến 48 cổng với switch matrix Rohde & Schwarz.

• Tích hợp SCPI Recorder giúp tự động hóa quá trình đo lường.

7. Giao diện trực quan, dễ sử dụng

• Màn hình cảm ứng 12.1 inch WXGA.

• Hỗ trợ thao tác đa chạm (zoom, marker, trace).

• Giao diện đa ngôn ngữ, thân thiện với cả người mới lẫn chuyên gia.

Ứng dụng của Máy phân tích mạng R&S ZNBT8

Trong nghiên cứu & phát triển (R&D)

• Phân tích anten mảng pha, MIMO, beamforming.

• Đo module RF, IC, mạch khuếch đại, bộ lọc, mixer.

• Kiểm tra Signal Integrity (SI) và Power Integrity (PI) trong thiết kế PCB tốc độ cao.

Trong sản xuất công nghiệp

• Kiểm thử hàng loạt DUT cùng lúc → tăng năng suất.

• Ứng dụng trong linh kiện RF, module IoT, WiFi, Bluetooth, 5G.

• Đo cáp, connector, backplane với số lượng lớn.

Trong hàng không & quốc phòng

• Phân tích hệ thống radar, định vị vệ tinh, thông tin quân sự.

• Đo kiểm thiết bị đa kênh, đa anten trong môi trường khắc nghiệt.

Trong viễn thông và 5G

• Đo kiểm thiết bị 5G sub-6 GHz, trạm gốc, small cell.

• Kiểm thử thiết bị mạng IoT diện rộng (NB-IoT, LTE-M).

Bảng thông số kỹ thuật chi tiết R&S ZNBT8:

So sánh R&S ZNBT8 với các model khác:

👉 Dễ thấy, ZNBT8 là lựa chọn tối ưu khi cần nhiều cổng đo (multiport) nhưng dải tần chỉ yêu cầu tới 8.5 GHz, giúp tiết kiệm chi phí so với các model ZNBT20/26/40.

FAQ – Câu hỏi thường gặp về Máy phân tích mạng R&S ZNBT8

1. Máy phân tích mạng Vector R&S ZNBT8 có khác gì so với ZNB8?
→ ZNB8 chỉ hỗ trợ 2 hoặc 4 cổng, trong khi ZNBT8 hỗ trợ tới 24 cổng, thích hợp cho đo đa DUT hoặc anten mảng.

2. ZNBT8 có phù hợp cho sản xuất hàng loạt không?
→ Có, nhờ khả năng đo song song nhiều DUT, tốc độ quét nhanh và tự động hóa SCPI.

3. ZNBT8 có thể đo anten MIMO hoặc beamforming không?
→ Có, đây là một trong những ứng dụng chính của ZNBT8.

4. Máy có dễ sử dụng không?
→ Có, nhờ giao diện cảm ứng trực quan và wizard hướng dẫn từng bước.

5. Bảo hành của R&S ZNBT8 là bao lâu?
→ Thông thường 12 tháng, có thể gia hạn theo chính sách của Rohde & Schwarz.

Tham khảo: Website chính hãng R&S

Tham khảo: Các sản phẩm khác của hãng R&S

Tham khảo: Máy phân tích mạng ZNH18

Kết luận

Máy phân tích mạng R&S ZNBT8 là giải pháp hàng đầu cho các ứng dụng đa cổng, tần số rộng, tốc độ cao và độ chính xác vượt trội. Với khả năng hỗ trợ tới 24 cổng, mở rộng đến 48 cổng, dynamic range 140 dB và tốc độ đo nhanh, thiết bị này đặc biệt phù hợp cho:

• Sản xuất hàng loạt DUT

• Nghiên cứu & phát triển PCB tốc độ cao, RF, 5G, radar

• Ứng dụng viễn thông, hàng không vũ trụ và quốc phòng

Nếu doanh nghiệp của bạn cần một multiport VNA mạnh mẽ, tin cậy và dễ vận hành, R&S ZNBT8 là lựa chọn không thể bỏ qua.
