Máy phân tích mạng R&S ZNH8
Model: R&S ZNH18
- Dải tần số: 30 kHz – 8 GHz.
Hãng sản xuất: Rohde & Schwarz
Xuất xứ: Đức/Malaysia
MỤC LỤC BÀI VIẾT

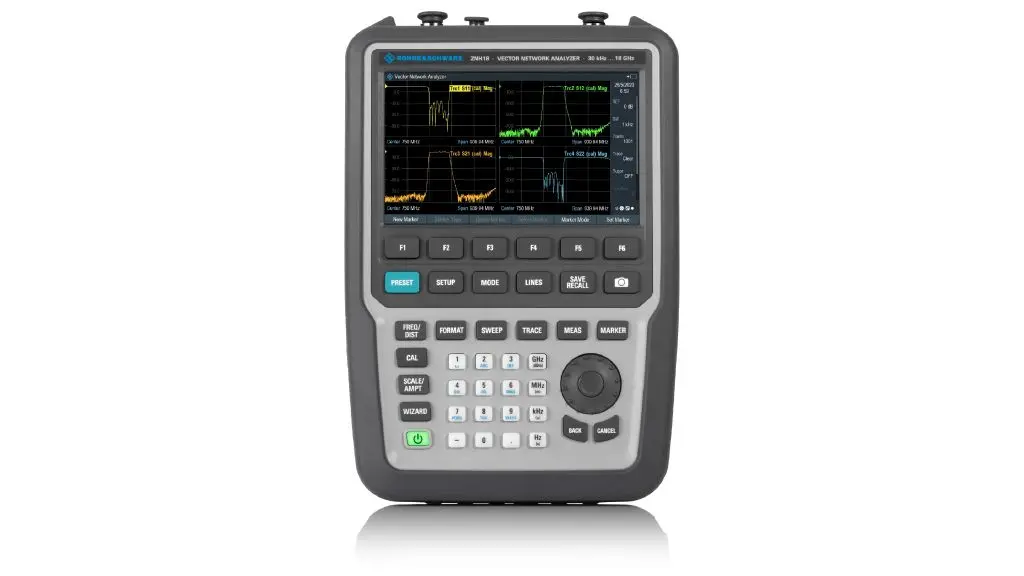

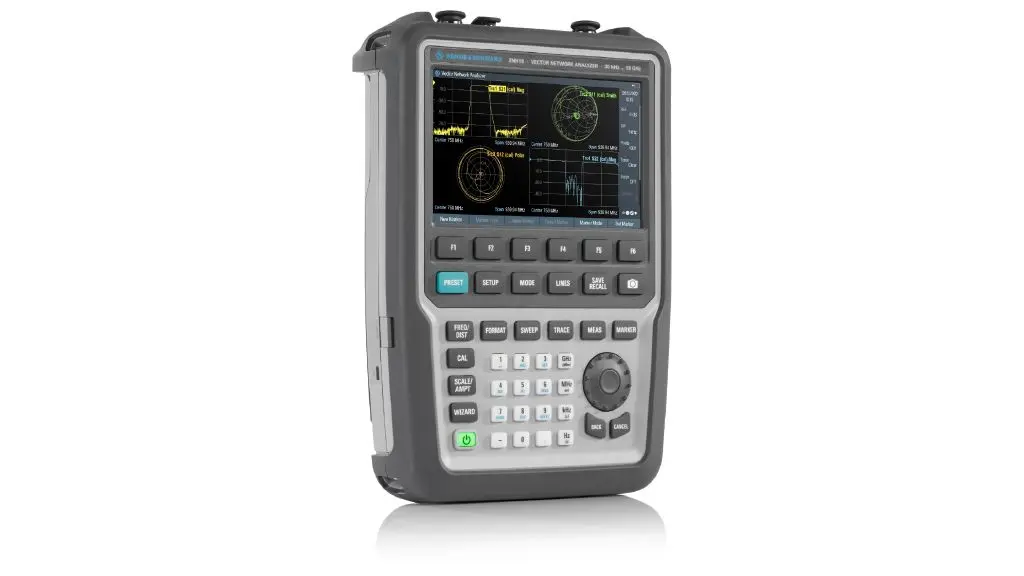

Máy phân tích mạng R&S ZNH8 – Giải pháp đo kiểm RF chính xác, nhỏ gọn
Giới thiệu chung
Trong lĩnh vực viễn thông, radar, vệ tinh và nghiên cứu RF, việc đo kiểm chính xác các thông số truyền dẫn và phản xạ là điều không thể thiếu. Máy phân tích mạng R&S ZNH8 là thiết bị cầm tay hiện đại của Rohde & Schwarz, được thiết kế nhỏ gọn nhưng sở hữu khả năng đo chính xác đến 8 GHz, lý tưởng cho các ứng dụng hiện trường lẫn phòng lab.
Thiết bị này thuộc dòng Vector Network Analyzer (VNA) nổi tiếng của R&S, hỗ trợ đo hai cổng (two-port), cho phép phân tích đầy đủ S-parameter (S11, S21, S12, S22), đo tổn hao cáp, phản xạ anten, DTF (distance-to-fault), đồng thời hỗ trợ nhiều tùy chọn mở rộng mạnh mẽ.
THAM KHẢO THÊM: Máy phân tích mạng R&S ZNH18
Ưu điểm nổi bật của R&S ZNH8
1. Thiết kế nhỏ gọn, bền bỉ
-
Trọng lượng chỉ 3.1 kg (bao gồm pin), dễ dàng mang theo hiện trường.
-
Thân máy chắc chắn, đạt chuẩn IP51, chống bụi và chống nhỏ giọt nước.
-
Màn hình cảm ứng màu 7 inch hỗ trợ thao tác trực quan, sử dụng dễ dàng ngay cả khi đeo găng tay.
2. Hiệu suất đo chính xác
-
Dải tần số: 30 kHz – 8 GHz.
-
Dải động: lên tới 100 dB.
-
Nhiễu đo thấp: chỉ 0.0015 dB (RMS).
-
Số điểm đo linh hoạt: từ 3 đến 16.001 điểm.
3. Tích hợp nhiều chức năng quan trọng
-
Đo phản xạ, tổn hao, DTF, kiểm tra chất lượng cáp và anten.
-
Đo hai cổng với đầy đủ S-parameter (S11, S21, S12, S22).
-
Đo công suất, chế độ xung (pulse), mixed-mode S-parameter.
-
Hỗ trợ DC bias từ +2 V đến +32 V, thuận tiện cho kiểm tra bộ khuếch đại.
-
Điều khiển từ xa qua ứng dụng Android/iOS, phù hợp cho kỹ sư hiện trường.
4. Linh hoạt trong nâng cấp
R&S ZNH8 cho phép mở rộng chức năng bằng phần mềm (license key), giúp người dùng tiết kiệm chi phí, chỉ trả cho những tính năng thực sự cần thiết.
Ứng dụng thực tế của Máy phân tích mạng R&S ZNH8
-
Viễn thông di động: kiểm tra hệ thống anten, phát hiện suy hao, tối ưu hóa truyền tín hiệu.
-
Radar & Hàng không: phân tích anten định vị, hiệu chỉnh tín hiệu radar.
-
Vệ tinh: giám sát và bảo trì hệ thống truyền dẫn vệ tinh.
-
R&D: phân tích linh kiện RF, kiểm tra thiết kế mạch, bộ lọc, khuếch đại.
-
Sản xuất công nghiệp: đo kiểm chất lượng thiết bị viễn thông trước khi xuất xưởng.
Bảng thông số kỹ thuật R&S ZNH8
| Thông số | Giá trị |
|---|---|
| Dải tần số | 30 kHz – 8 GHz |
| Số cổng đo | 2 |
| Loại cổng | Type N female |
| Chức năng đo chuẩn | Đo phản xạ, truyền, tổn hao cáp, DTF, S-parameter (S11, S21, S12, S22) |
| Định dạng hiển thị | dB magnitude, phase, Smith, SWR, polar, group delay… |
| Dynamic Range | 100 dB (typ.) |
| Công suất phát ra | 0 dBm (typ.) |
| Nhiễu đo | 0.0015 dB (RMS) |
| Số điểm đo | 3 – 16.001 |
| Băng thông đo | 10 Hz – 100 kHz |
| Công suất đầu vào tối đa | 23 dBm (CW), 26 dBm (Peak) |
| Nguồn DC Bias | +2 V đến +32 V (bước 0.1 V) |
| Màn hình hiển thị | Cảm ứng 7 inch, WVGA 800×480 px |
| Kích thước | 202 × 294 × 76 mm |
| Trọng lượng | 3.1 kg (bao gồm pin) |
| Pin | Li-ion, 72 Wh / 74.5 Wh, hoạt động 4 giờ |
| Chuẩn bảo vệ | IP51 – chống bụi, chống nhỏ giọt nước |
Lý do nên chọn Máy phân tích mạng R&S ZNH8
-
Thương hiệu uy tín – Rohde & Schwarz là nhà sản xuất hàng đầu thế giới về thiết bị đo kiểm RF.
-
Thiết kế tối ưu cho hiện trường – nhỏ gọn, pin lâu, dễ sử dụng.
-
Tích hợp đa chức năng – đáp ứng cả nhu cầu cơ bản lẫn nâng cao.
-
Khả năng mở rộng linh hoạt – nâng cấp phần mềm dễ dàng, tiết kiệm chi phí.
THAM KHẢO CÁC SẢN PHẨM MÁY ĐO CỦA HÃNG R&S KHÁC: TẠI ĐÂY
Kết luận
Máy phân tích mạng R&S ZNH8 là thiết bị cầm tay mạnh mẽ, kết hợp giữa tính cơ động và hiệu năng cao, mang lại sự chính xác và độ tin cậy cho các kỹ sư viễn thông, hàng không, radar, vệ tinh và nghiên cứu RF.
Nếu bạn đang tìm kiếm một thiết bị phân tích mạng vector nhỏ gọn, dễ dùng và có hiệu năng vượt trội trong dải tần tới 8 GHz, thì R&S ZNH8 chắc chắn là sự lựa chọn đáng đầu tư.
