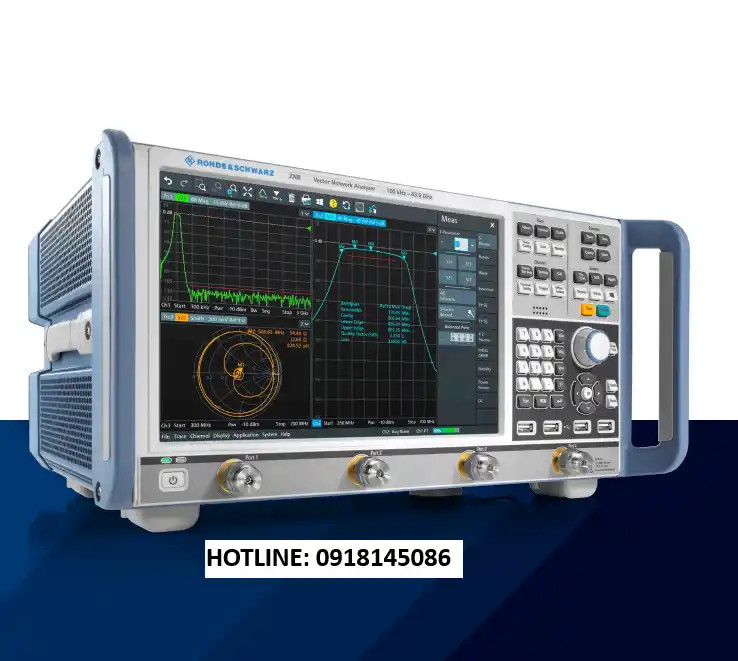

Máy phân tích mạng Vector R&S ZNB43 – Nhanh và chính xác cao

Máy phân tích mạng Vector R&S ZNB43 (R&S®ZNB43 Vector Network Analyzer) là dòng thiết bị cao cấp của Rohde & Schwarz, được thiết kế để đáp ứng những yêu cầu khắt khe nhất trong lĩnh vực đo lường và kiểm thử mạng RF, vi sóng và mmWave. Với dải tần từ 100 kHz đến 43.5 GHz, thiết bị này trở thành công cụ lý tưởng cho các ứng dụng trong viễn thông, radar, thiết bị điện tử, hàng không vũ trụ, quốc phòng và nghiên cứu học thuật.

Khác với các model ZNB4, ZNB8, ZNB20 và ZNB26, phiên bản R&S ZNB43 mang lại lợi thế nổi bật về dải tần số rộng nhất trong toàn bộ dòng R&S®ZNB, đồng thời duy trì hiệu năng vượt trội về dynamic range, tốc độ quét, độ ổn định nhiệt và độ chính xác phép đo.

Tính năng nổi bật của Máy phân tích mạng R&S ZNB43:

1. Dải tần số rộng đến 43.5 GHz:

R&S ZNB43 hỗ trợ dải tần từ 100 kHz đến 43.5 GHz, vượt trội so với:

• R&S ZNB4 (100 kHz – 4.5 GHz)

• R&S ZNB8 (9 kHz – 8.5 GHz)

• R&S ZNB20 (100 kHz – 20 GHz)

• R&S ZNB26 (100 kHz – 26.5 GHz)

Điều này giúp ZNB43 đặc biệt phù hợp cho các ứng dụng 5G, vệ tinh, radar, thiết kế module siêu cao tần và mmWave.

2. Dynamic range và tốc độ đo cực nhanh:

• Dynamic range lên đến 140 dB tại 10 Hz IF bandwidth

• Tốc độ đo < 5 μs/điểm

• Sweep 401 điểm chỉ trong 4 ms

Điều này giúp thiết bị xử lý các bài đo phức tạp, yêu cầu độ nhạy cao và tốc độ cao trong môi trường sản xuất hàng loạt.

3. Độ ổn định nhiệt và độ chính xác cao:

• Độ trôi nhiệt < 0.01 dB/°C

• Độ lệch pha < 0.15°/°C

ZNB43 duy trì hiệu năng đo ổn định trong nhiều ngày liên tục mà không cần hiệu chuẩn lại.

4. Hỗ trợ đa cổng và mở rộng linh hoạt:

• Có model 2 cổng và 4 cổng với 2 nguồn độc lập

• Mở rộng lên đến 48 cổng nhờ switch matrix

• Hỗ trợ phân tích thiết bị đa cổng, bộ khuếch đại, mixer, filter, cáp, PCB tốc độ cao

5. Giao diện trực quan, dễ vận hành:

• Màn hình cảm ứng 12.1″ WXGA

• Giao diện đa ngôn ngữ, hỗ trợ tiếng Anh, Trung, Nhật, Nga…

• Điều khiển bằng gestures đa chạm: zoom, kéo thả marker, thay đổi trace

Ứng dụng thực tế của Máy phân tích độ chính xác cao R&S ZNB43:

• Viễn thông & 5G: kiểm thử ăng-ten, module RF, filter, duplexer

• Hàng không & quốc phòng: radar, hệ thống định vị, thiết bị tác chiến điện tử

• Nghiên cứu học thuật: đặc tính đường truyền, PCB tốc độ cao, cáp siêu tần số

• Sản xuất hàng loạt: đo nhanh các bộ khuếch đại công suất, mixer, connector

Bảng so sánh Máy phân tích mạng Vector R&S ZNB43 với các model khác:

Bảng thông số kỹ thuật chi tiết Máy phân tích mạng R&S ZNB43:

FAQ – Câu hỏi thường gặp về Máy phân tích R&S ZNB43:

1. R&S ZNB43 phù hợp nhất cho ứng dụng nào?
→ Thiết bị tối ưu cho 5G mmWave, radar, vệ tinh, quốc phòng và nghiên cứu tần số siêu cao.

2. So với ZNB26 thì ZNB43 có ưu điểm gì?
→ ZNB26 dừng ở 26.5 GHz, trong khi ZNB43 lên tới 43.5 GHz, hỗ trợ tốt hơn cho mmWave và ứng dụng vệ tinh.

3. Máy có hỗ trợ đo đa cổng không?
→ Có, từ 2 hoặc 4 cổng và mở rộng tới 48 cổng bằng switch matrix.

4. Độ chính xác phép đo có cao không?
→ R&S ZNB43 đạt dynamic range 140 dB, độ trôi nhiệt 0.01 dB/°C, phù hợp cho cả R&D và sản xuất hàng loạt.

5. Có dễ vận hành cho người mới không?
→ Có, với giao diện cảm ứng đa điểm, menu trực quan và hỗ trợ ngôn ngữ đa dạng.

Tham khảo: Website chính hãng R&S

Tham khảo: Các sản phẩm chính hãng của R&S khác

Tham khảo: Máy phân tích mạng Vector ZNA43

Kết luận

Máy phân tích mạng Vector R&S ZNB43 là lựa chọn hoàn hảo cho các phòng thí nghiệm, trung tâm nghiên cứu, tập đoàn viễn thông, hàng không – quốc phòng. Với dải tần số lên đến 43.5 GHz, dynamic range 140 dB, tốc độ quét siêu nhanh và khả năng mở rộng 48 cổng, ZNB43 mang lại sự chính xác, linh hoạt và độ tin cậy hàng đầu trong phân tích mạng RF.

Đây chính là thiết bị then chốt cho kỷ nguyên 5G, mmWave và các công nghệ tương lai.
