Máy phân tích mạng Vector R&S ZNB8 – Giải pháp đo kiểm RF chuyên nghiệp

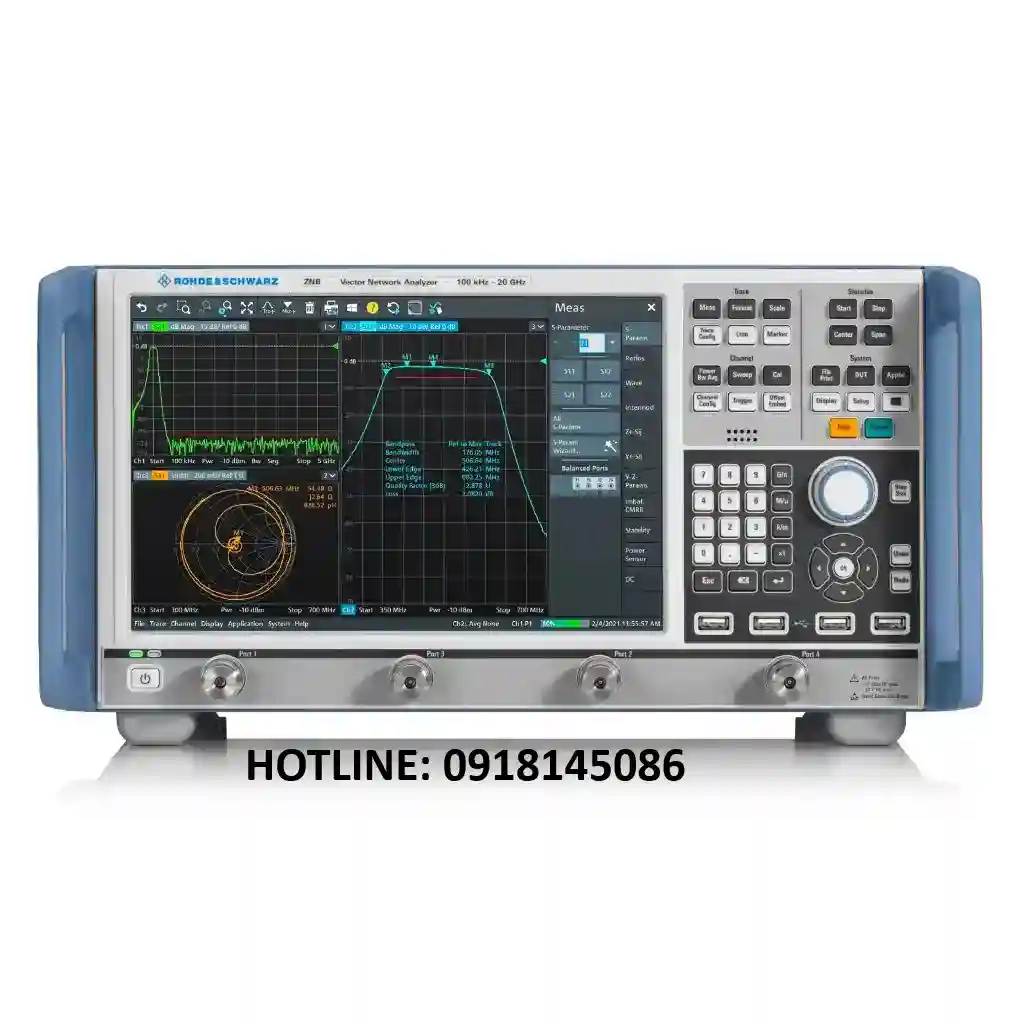

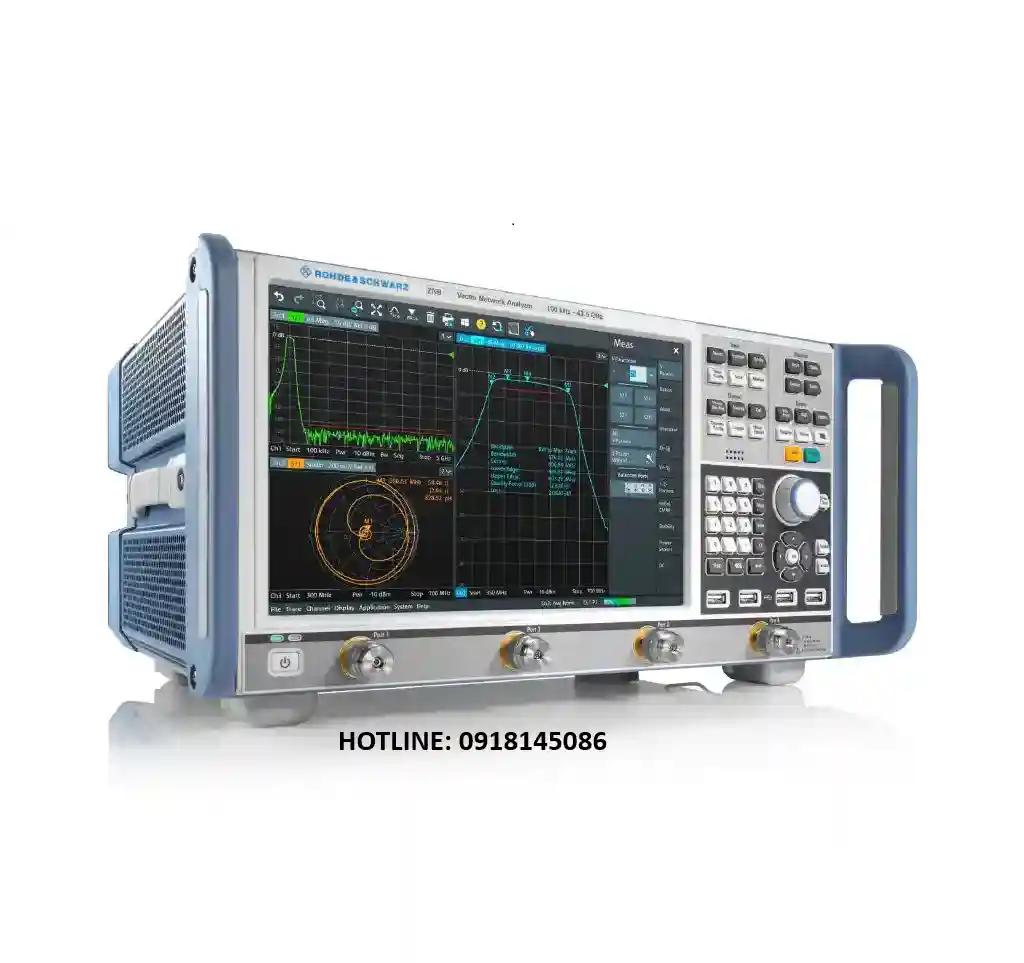

Giới thiệu chung về Máy phân tích mạng Vector R&S ZNB8

Trong lĩnh vực đo kiểm RF và viễn thông, máy phân tích mạng vector (Vector Network Analyzer – VNA) là công cụ không thể thiếu đối với các kỹ sư, phòng lab nghiên cứu và nhà sản xuất. Một trong những thiết bị nổi bật hiện nay là Máy phân tích mạng Vector R&S ZNB8 do Rohde & Schwarz phát triển.

R&S ZNB8 thuộc dòng ZNB series, nằm ở phân khúc tầm trung, giữa ZNB4 (tối đa 4.5 GHz) và ZNB20 (tối đa 20 GHz). Với dải tần từ 9 kHz – 8.5 GHz, thiết bị đáp ứng đa dạng nhu cầu từ kiểm thử linh kiện RF cơ bản cho đến ứng dụng viễn thông, IoT, radar, 5G NR sub-6 GHz và thiết kế mạch tốc độ cao.

Điểm mạnh của ZNB8 là sự kết hợp giữa:

• Dải động rộng (lên đến 140 dB)

• Tốc độ quét cực nhanh (< 1.3 ms cho 201 điểm đo)

• Độ chính xác cao (sai số chỉ ±0.04 dB)

• Giao diện cảm ứng trực quan 12.1 inch

Chính nhờ vậy, Máy phân tích mạng Vector R&S ZNB8 được ứng dụng rộng rãi trong cả R&D lẫn sản xuất công nghiệp.

Tính năng nổi bật của Máy phân tích mạng Vector R&S ZNB8

Dải tần số rộng từ 9 kHz – 8.5 GHz

Thiết bị bao phủ hầu hết các dải tần quan trọng trong viễn thông, radar và công nghệ không dây hiện đại. ZNB8 đặc biệt phù hợp cho việc kiểm thử thiết bị 4G, 5G sub-6 GHz, IoT và WLAN.

Dải động rộng và độ nhiễu thấp

Với dải động hệ thống lên tới 140 dB (ở băng thông IF 10 Hz), máy cho phép phân tích chính xác ngay cả với DUT có suy hao lớn hoặc phản xạ nhỏ. Độ nhiễu thấp giúp đường đặc tính đo ổn định, đảm bảo dữ liệu đáng tin cậy trong nghiên cứu lẫn sản xuất

Tốc độ đo cực nhanh

• Thời gian quét 201 điểm ở 5.1 GHz chỉ < 1.3 ms.

• Chu kỳ đo < 2 ms, thích hợp cho sản xuất hàng loạt, test tự động.

• Khả năng chuyển đổi nhanh giữa các cấu hình đo (preset, multi-setup).

Giao diện cảm ứng 12.1 inch, thân thiện người dùng

• Màn hình cảm ứng đa điểm WXGA 12.1” hiển thị nhiều trace, marker.

• Hỗ trợ đa ngôn ngữ, trong đó có tiếng Anh, Trung, Nhật, Pháp, Nga.

• Các wizard hướng dẫn từng bước giúp giảm lỗi thao tác.

Khả năng mở rộng linh hoạt

• Phiên bản 2 cổng hoặc 4 cổng.

• Có thể mở rộng đến 48 cổng thông qua switch matrix Rohde & Schwarz.

• Hỗ trợ option SCPI Recorder, dễ dàng tự động hóa kiểm thử.

Độ ổn định nhiệt và hiệu chuẩn dễ dàng

• Trôi nhiệt độ chỉ 0.01 dB/°C, đảm bảo phép đo chính xác trong nhiều ngày mà không cần hiệu chuẩn lại.

• Hỗ trợ nhiều phương pháp hiệu chuẩn: TOSM, TRL, UOSM, Adapter Removal.

• Có option hiệu chuẩn tự động (automatic calibration unit).

Ứng dụng của Máy phân tích mạng Vector R&S ZNB8

Nghiên cứu & phát triển (R&D)

• Phân tích anten, bộ lọc, bộ khuếch đại, mixer.

• Đo đặc tính S-parameters cho mạch RF, IC, module không dây.

Sản xuất công nghiệp RF

• Tích hợp với phần mềm R&S®ZNrun để tự động hóa đo lường hàng loạt.

• Rút ngắn thời gian test, tăng năng suất và giảm chi phí vận hành.

Hàng không vũ trụ & quốc phòng

• Kiểm định radar, thiết bị thông tin quân sự, hệ thống điện tử hàng không.

• Đo kiểm trong điều kiện môi trường khắc nghiệt với hiệu chuẩn inline.

Thiết kế PCB tốc độ cao & phân tích tín hiệu số

• Hỗ trợ đo mixed-mode S-parameters cho tín hiệu vi sai.

• Đánh giá Signal Integrity (SI) và Power Integrity (PI) cho mạch tốc độ cao.

Đo kiểm thiết bị viễn thông & IoT

• Phân tích mạng RF trong các hệ thống 4G, 5G sub-6 GHz, WiFi, IoT, Bluetooth.

• Đo kiểm anten, cáp, đầu nối, module RF.

Ưu điểm vượt trội của R&S ZNB8 so với các dòng khác

• So với ZNB4:

  • Dải tần của ZNB8 gấp đôi (8.5 GHz so với 4.5 GHz).

  • Phù hợp hơn cho ứng dụng viễn thông và 5G sub-6 GHz.

• So với ZNB20, ZNB26, ZNB43:

  • ZNB8 có giá thành tối ưu hơn cho những ứng dụng không yêu cầu tần số trên 10 GHz.

  • Giữ được độ chính xác, tốc độ và dải động tương đương.

• So với các VNA cùng phân khúc khác trên thị trường:

  • ZNB8 nổi bật nhờ tốc độ quét cực nhanh và giao diện trực quan.

  • Độ ổn định và độ chính xác cao hơn nhiều dòng VNA giá rẻ.

Bảng thông số kỹ thuật chi tiết R&S ZNB8

Hướng dẫn sử dụng cơ bản

Kết nối DUT và cấu hình phép đo

Người dùng chỉ cần kết nối DUT qua cổng Type N, sau đó chọn cấu hình đo S11, S21, S12, S22 tùy yêu cầu.

Thiết lập tham số S (S-parameters)

Máy hỗ trợ đo cả single-ended và differential S-parameters, với wizard hướng dẫn từng bước.

Lưu trữ và phân tích dữ liệu

Kết quả có thể lưu trực tiếp vào SSD, USB hoặc xuất qua LAN/GPIB để xử lý bằng MATLAB, Python.

Tự động hóa với SCPI Recorder

Máy tích hợp SCPI Recorder, giúp ghi lại các thao tác và xuất ra mã lệnh cho test tự động.

Lợi ích khi sử dụng Máy phân tích mạng Vector R&S ZNB8

• Tiết kiệm thời gian: tốc độ quét nhanh giúp rút ngắn chu kỳ đo.

• Độ chính xác cao: sai số thấp, đảm bảo kết quả đáng tin cậy.

• Tích hợp dễ dàng: hỗ trợ SCPI, LAN, USB 3.0, GPIB.

• Giảm chi phí vận hành: ổn định lâu dài, ít cần hiệu chuẩn lại.

• Đa năng: dùng cho cả nghiên cứu, kiểm định và sản xuất hàng loạt.

Mua Máy phân tích mạng Vector R&S ZNB8 ở đâu?

Tại Việt Nam, khách hàng có thể mua R&S ZNB8 chính hãng qua các đại lý ủy quyền của Rohde & Schwarz.

Lợi ích khi mua chính hãng:

• Bảo hành chính hãng 12 tháng.

• Hỗ trợ kỹ thuật và đào tạo sử dụng.

• Dịch vụ hiệu chuẩn định kỳ từ Rohde & Schwarz.

FAQ – Câu hỏi thường gặp về Máy phân tích mạng Vector R&S ZNB8

Máy phân tích mạng Vector R&S ZNB8 khác gì so với ZNB4?

→ ZNB8 có dải tần rộng gấp đôi (8.5 GHz so với 4.5 GHz), phù hợp cho ứng dụng 5G sub-6 GHz.

Có thể dùng ZNB8 để đo anten không?

→ Có, đặc biệt cho anten viễn thông, WLAN, IoT dưới 8.5 GHz.

Máy có phù hợp cho sản xuất hàng loạt không?

→ Rất phù hợp nhờ tốc độ đo <1.3 ms và hỗ trợ tự động hóa với R&S®ZNrun.

ZNB8 có hỗ trợ SCPI để tự động hóa không?

→ Có, SCPI Recorder được tích hợp sẵn, dễ dàng xuất lệnh sang Python, C++, MATLAB.

Thời gian bảo hành bao lâu?

→ Bảo hành 12 tháng, có thể gia hạn tùy chính sách Rohde & Schwarz.

Tham khảo: Website chính hãng R&S

Tham khảo: Các sản phẩm khác của hãng R&S

Tham khảo: Máy phân tích mạng Vector R&S ZNH8

Kết luận

Máy phân tích mạng Vector R&S ZNB8 là thiết bị đo lường mạnh mẽ, kết hợp dải tần 9 kHz – 8.5 GHz, độ chính xác cao, tốc độ vượt trội và khả năng mở rộng linh hoạt. Đây là giải pháp tối ưu cho phòng thí nghiệm nghiên cứu, nhà sản xuất RF, ngành viễn thông, hàng không vũ trụ và quốc phòng.

👉 Nếu doanh nghiệp của bạn cần một Vector Network Analyzer hiệu suất cao, ổn định, chi phí hợp lý, R&S ZNB8 chính là lựa chọn hoàn hảo.
