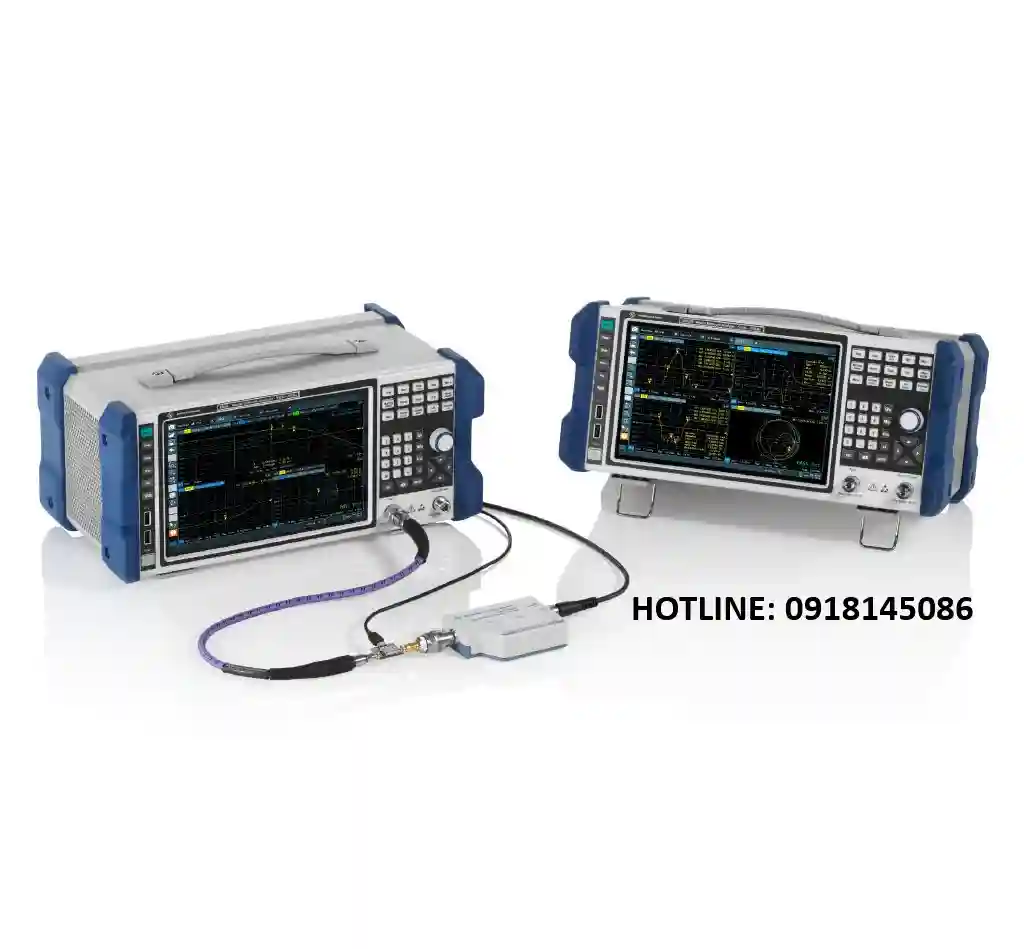

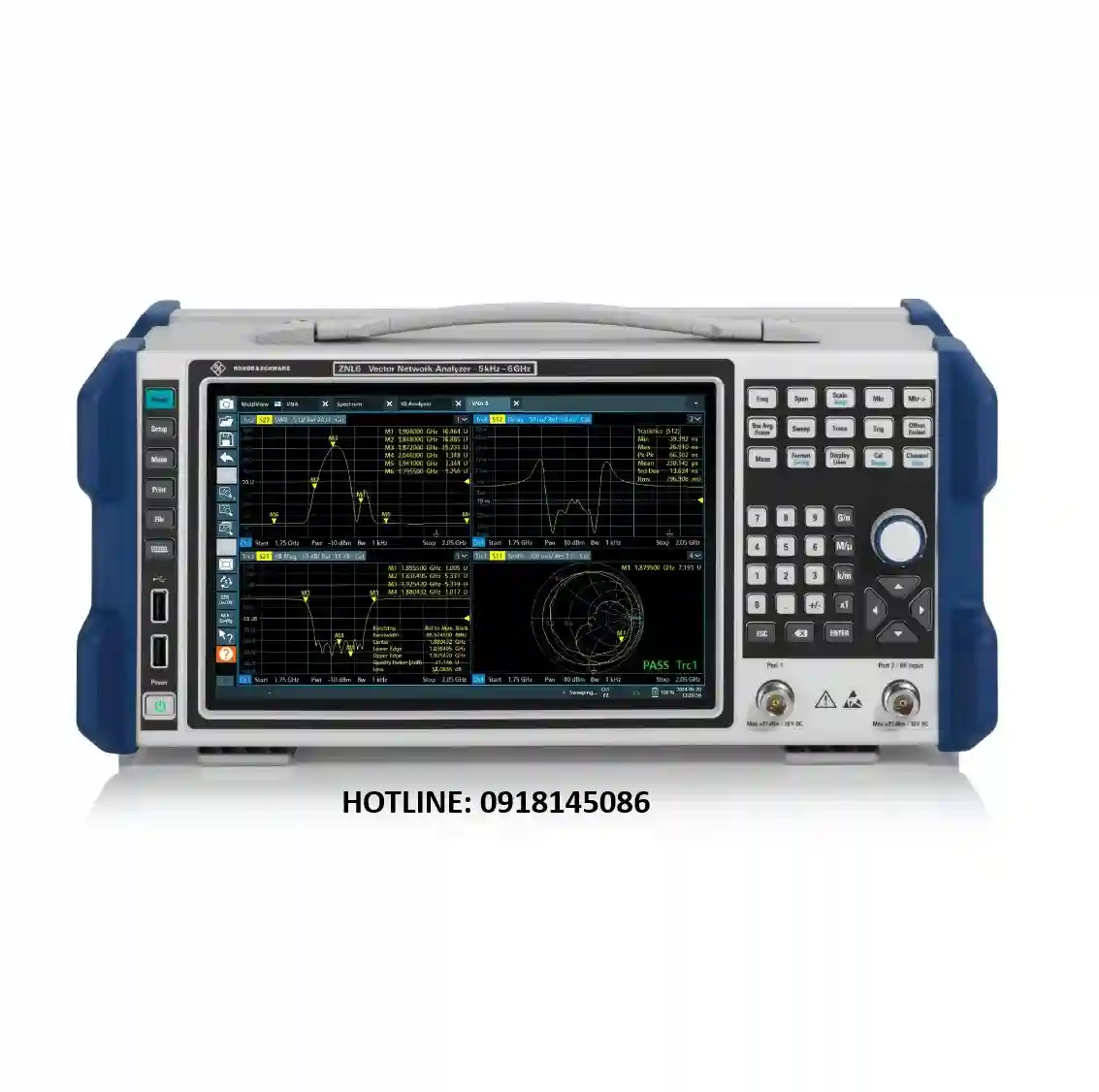

Máy phân tích mạng ZNL3
Model: ZNL3
- Dải tần: 5 kHz – 3 GHz
- Số cổng đo: 2
Hãng sản xuất: Rohde & Schwarz
Xuất xứ: Đức/Malaysia
MỤC LỤC BÀI VIẾT
Máy phân tích mạng ZNL3 – Giải pháp VNA di động hiệu quả và toàn năng
Máy phân tích mạng ZNL3 (R&S® ZNL3) là mẫu thiết bị đo kiểm mạng vectơ (Vector Network Analyzer – VNA) đến từ thương hiệu Rohde & Schwarz, nổi bật với thiết kế 3 trong 1 – tích hợp VNA, spectrum analyzer (SA) và power meter trong cùng một thiết bị. Dải tần từ 5 kHz đến 3 GHz giúp ZNL3 trở nên linh hoạt và phù hợp cho nhiều ứng dụng như phát triển thiết bị RF, kiểm tra hiện trường và sản xuất. Thiết kế nhỏ gọn, chi phí hợp lý và khả năng mở rộng đa tính năng khiến máy phân tích mạng ZNL3 là lựa chọn hàng đầu cho R&D, sản xuất và dịch vụ hiện trường.
Tính năng nổi bật của Máy phân tích mạng ZNL3
1. Dải tần rộng – 5 kHz đến 3 GHz
ZNL3 cho phép phân tích đầy đủ các tham số S của linh kiện RF như bộ lọc, anten, mạch truyền dẫn ở tần số từ rất thấp đến 3 GHz – đáp ứng nhu cầu đo lường cả trong viễn thông và thiết kế IoT.
2. Thiết bị 3-trong-1 di động
Máy phân tích mạng ZNL3 tích hợp đồng thời chức năng của vector network analyzer, spectrum analyzer và power meter, giúp tối ưu không gian, chi phí và hiệu suất đo.
3. Khả năng đo phức hợp và tốc độ cao
-
Dải động cao, cho phép đo chính xác các bộ lọc có độ suy giảm lớn.
-
Độ ồn trace rất thấp (< 0.0005 dB) giúp đo ổn định.
-
Tốc độ đo nhanh, ví dụ: 401 điểm trong 16.7 ms (IFBW 100 kHz, span 200 MHz).
4. Giao diện cảm ứng thân thiện, đa chế độ
Màn hình cảm ứng 10.1 inch đa điểm, hỗ trợ MultiView để hiển thị đồng thời mạng vectơ, phổ và công suất, cùng các wizard hướng dẫn hiệu chuẩn nhanh và trực quan.
5. Thiết kế di động, đa năng
-
Trọng lượng nhẹ chỉ 6–8 kg cùng tay cầm và pin tùy chọn cho sử dụng ngoài hiện trường.
-
Hỗ trợ nguồn DC 12/24 V, túi đựng bảo vệ, kèm phụ kiện chống chói.
6. Hiệu chuẩn tiện lợi
Hỗ trợ wizard hiệu chuẩn, cùng bộ hiệu chuẩn tự động (ZN-ZE series) giúp giảm sai số thao tác và tăng tốc hiệu chuẩn.
7. Tùy chọn nâng cao đo lường
-
Option B1: tích hợp spectrum analyzer.
-
Option FPL1-K9: hỗ trợ kết nối cảm biến công suất NRP.
-
Các chức năng như time-domain, DTF, CW source, noise figure có thể được mở rộng.
Bảng thông số kỹ thuật chi tiết – R&S ZNL3
| Thông số | Giá trị |
|---|---|
| Dải tần số | 5 kHz – 3 GHz |
| Cổng đo | 2-port, dùng đo hai chiều |
| Độ động (Dynamic Range) | Typ. 130 dB (IFBW 10 Hz) |
| Độ ồn trace (Trace Noise) | < 0.0005 dB (IFBW 10 kHz) |
| Thời gian đo | 16.7 ms cho 401 điểm (200 MHz, IFBW 100 kHz) |
| Màn hình | 10.1″ cảm ứng đa điểm |
| Trọng lượng | 6 – 8 kg |
| Nguồn | AC hoặc DC 12/24 V, pin tùy chọn |
| Tính năng mở rộng | Spectrum analyzer, power meter, time-domain, DTF … |
So sánh ZNL3 với các model ZNL khác
| Model | Dải tần | Điểm nổi bật | Lợi thế |
|---|---|---|---|
| ZNL3 | 5 kHz – 3 GHz | Gọn nhẹ, chi phí tối ưu | Phù hợp R&D, sản xuất RF phổ thông |
| ZNL4 | 5 kHz – 4.5 GHz | Mở rộng tần số hơn | Ứng dụng viễn thông cao hơn |
| ZNL6 | 5 kHz – 6 GHz | Hỗ trợ 6 GHz | Kiểm tra Wi-Fi 6E, radar quân sự |
| ZNL14 | 5 kHz – 14 GHz | Tần số vi sóng cao | Radio, radar vi sóng cao cấp |
| ZNL20 | 5 kHz – 20 GHz | Rộng nhất | mmWave, vệ tinh, 5G tiên tiến |
Nhận xét: Máy phân tích mạng ZNL3 nổi bật với khả năng di động, chi phí hợp lý nhưng vẫn đủ mạnh, trong khi các model khác mở rộng về tần số để phù hợp ứng dụng chuyên sâu.
Ứng dụng thực tế
-
R&D và phòng thí nghiệm: phân tích anten, bộ lọc, kết nối RF; đo tham số S, DTF.
-
Sản xuất & kiểm thử: đo nhanh linh kiện RF, kiểm tra chất lượng hàng loạt.
-
Hiện trường & dịch vụ: đo anten, cáp, trạm gốc; di động linh hoạt nhờ pin và thiết kế nhẹ.
-
Đào tạo & giảng dạy: học tập kỹ thuật đo lường RF toàn diện, tích hợp nhiều module đo.
Kết luận
Máy phân tích mạng ZNL3 hội tụ toàn diện giữa hiệu năng RF cao, tính di động, tiết kiệm chi phí và mở rộng đa tính năng. Với khả năng tích hợp VNA + Spectrum Analyzer + Power Meter, màn hình cảm ứng thân thiện và thiết kế nhỏ gọn, ZNL3 là giải pháp lý tưởng từ phòng thí nghiệm đến hiện trường, từ sản xuất đến R&D.
