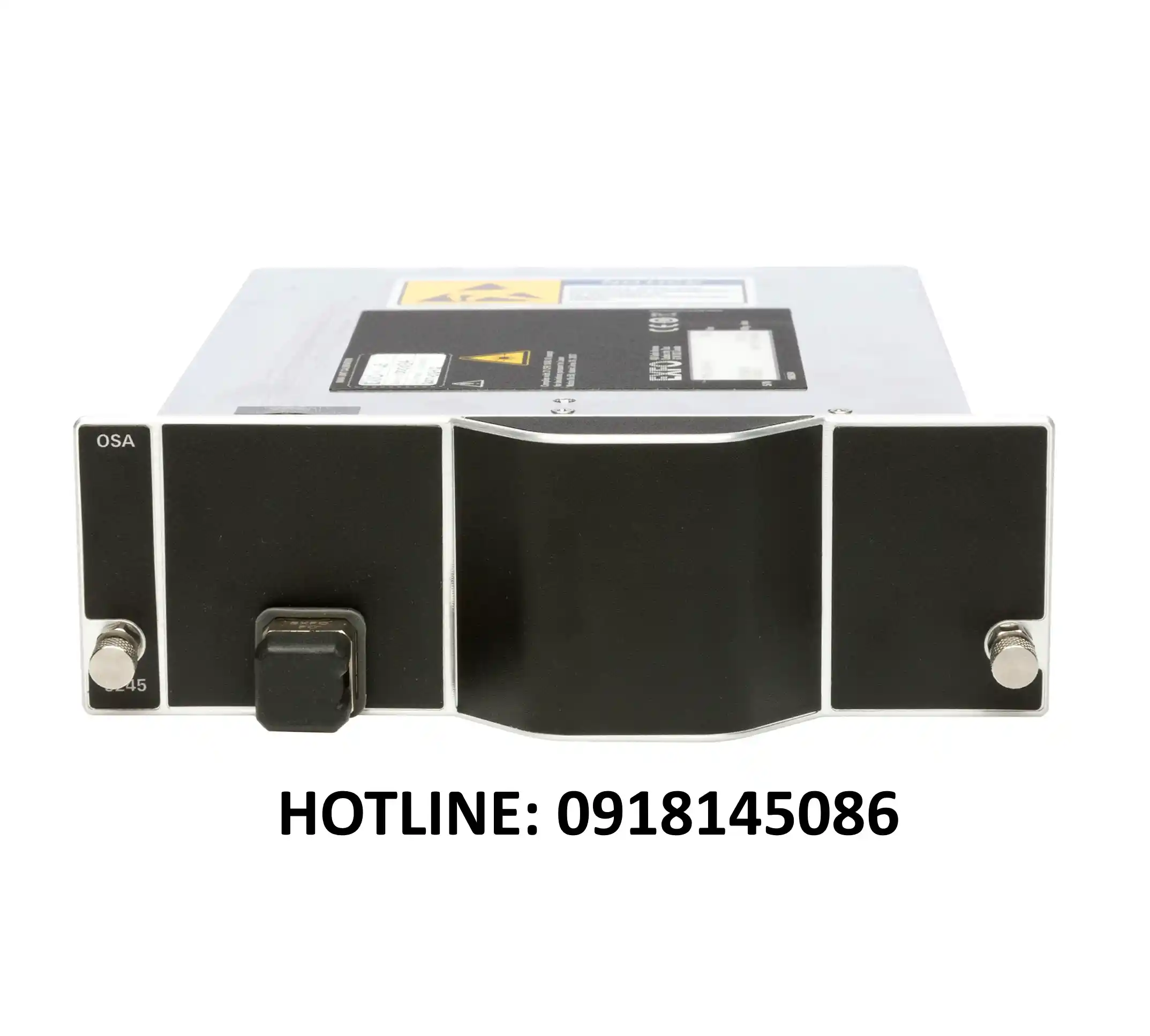

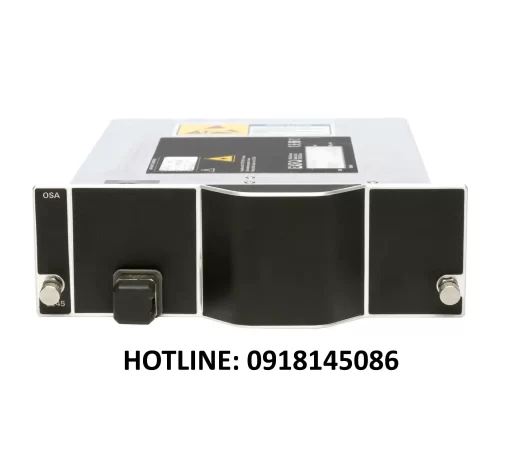

Máy phân tích phổ quang EXFO FTBx-5245 – Optical Spectrum Analyzer chính xác, thông minh và linh hoạt

Máy phân tích phổ quang EXFO FTBx-5245 (Optical Spectrum Analyzer – OSA) là thiết bị đo quang chuyên dụng dành cho cả môi trường phòng thí nghiệm, sản xuất và bảo trì mạng quang tốc độ cao. Với khả năng đo phổ CWDM/DWDM, phân tích OSNR, kiểm tra EDFA và laser, FTBx-5245 được xem là chuẩn mực cho các hệ thống đo phổ quang chính xác của EXFO.

1. Tổng quan về máy phân tích phổ quang EXFO FTBx-5245 – thiết bị Optical Spectrum Analyzer hiệu năng cao

EXFO FTBx-5245 Optical Spectrum Analyzer cung cấp dải đo rộng từ 1250 – 1650 nm cùng độ chính xác bước sóng ±0.05 nm, giúp kỹ sư thu được dữ liệu quang phổ chi tiết nhất.
Thiết bị tương thích với nhiều nền tảng như FTB-1v2 Pro, FTB-2 Pro, FTB-4 Pro và LTB-8, cho phép sử dụng linh hoạt trong lab hoặc dây chuyền sản xuất.

Nhờ thiết kế nhỏ gọn, giao diện thân thiện và khả năng tự động hóa cao, máy đo phổ quang EXFO FTBx-5245 giúp rút ngắn thời gian đo, giảm lỗi thao tác và nâng cao năng suất làm việc.

2. Tính năng nổi bật của máy phân tích phổ quang EXFO FTBx-5245 – thiết bị đo quang phổ chính xác và ổn định

2.1. Độ chính xác vượt trội của Optical Spectrum Analyzer EXFO FTBx-5245

Với độ chính xác ±0.05 nm và độ lặp lại ±0.003 nm, OSA EXFO FTBx-5245 đảm bảo các phép đo quang phổ luôn ổn định trong thời gian dài.
Tính năng hiệu chuẩn nội (Internal Reference) giúp duy trì độ tin cậy ngay cả khi điều kiện môi trường thay đổi.

2.2. Máy đo quang phổ đa chế độ EXFO FTBx-5245 – linh hoạt cho CWDM, DWDM, EDFA và laser

FTBx-5245 OSA hỗ trợ nhiều chế độ đo: WDM, EDFA, Drift, Spectral Transmittance, DFB Laser và Fabry-Perot.
Người dùng dễ dàng đánh giá phổ tín hiệu, phân tích độ lợi khuếch đại, xác định bước sóng trung tâm và kiểm tra hiệu suất laser – tất cả trên cùng một nền tảng.

2.3. Thiết kế gọn nhẹ, nền tảng linh hoạt – ưu thế của máy đo phổ quang EXFO FTBx-5245

Trọng lượng chỉ 1.2 kg, máy phân tích phổ quang EXFO FTBx-5245 dễ dàng di chuyển, lắp rack hoặc kết hợp với các nền tảng FTB-Pro.
Màn hình 10 inch độ phân giải cao giúp hiển thị đầy đủ phổ DWDM nhiều kênh, phục vụ kiểm tra nhanh và chính xác tại hiện trường.

3. Ứng dụng máy phân tích phổ quang EXFO FTBx-5245 trong đo phổ DWDM và CWDM

EXFO FTBx-5245 Optical Spectrum Analyzer là thiết bị thiết yếu trong đo phổ hệ thống DWDM/CWDM, cho phép xác định công suất kênh, bước sóng trung tâm và nhiễu xuyên kênh.
Với khoảng cách kênh 25 – 200 GHz, máy đo phổ quang này đáp ứng mọi cấu hình mạng quang hiện nay, hỗ trợ kỹ sư kiểm tra, tối ưu và khắc phục lỗi truyền dẫn nhanh chóng.

4. Ứng dụng đo OSNR của máy phân tích phổ quang EXFO FTBx-5245 – Optical Signal-to-Noise Ratio Analyzer chính xác

4.1. Phép đo in-band OSNR chuyên dụng với Optical Spectrum Analyzer EXFO FTBx-5245

Model FTBx-5245-P hỗ trợ phép đo in-band OSNR với độ không chắc chắn ±0.5 dB và độ lặp lại ±0.2 dB.
Đây là công cụ lý tưởng cho hệ thống truyền dẫn ≤ 100 Gbit/s, giúp dự đoán lỗi BER trước khi thử nghiệm thực tế, tiết kiệm nhiều giờ đo kiểm.

4.2. Lợi ích của máy đo OSNR EXFO FTBx-5245 trong mạng quang đa kênh

So với các thiết bị khác, OSA EXFO FTBx-5245 cho phép đo nhiều kênh OSNR đồng thời, giúp kỹ sư kiểm tra toàn tuyến chỉ trong vài phút.
Kết quả có thể xuất ra PDF hoặc CSV, dễ dàng tích hợp vào hệ thống giám sát NMS và phân tích hiệu suất quang học.

5. Ứng dụng kiểm tra EDFA, bộ lọc và nguồn laser với máy phân tích phổ quang EXFO FTBx-5245

5.1. Phân tích bộ khuếch đại quang EDFA với Optical Spectrum Analyzer EXFO FTBx-5245

Thiết bị cho phép đo gain per channel, noise figure, gain flatness, gain slope, hỗ trợ tối ưu hiệu suất EDFA.
Nhờ độ phân giải quang phổ cao, kỹ sư có thể nhanh chóng xác định kênh quá khuếch đại hoặc suy hao không đều.

5.2. Kiểm tra DFB Laser và Fabry-Perot Laser bằng máy đo phổ quang EXFO FTBx-5245

Tính năng Laser Analysis cho phép xác định central wavelength, peak power, FWHM, SMSR và RMS width.
Nhờ đó, Optical Spectrum Analyzer FTBx-5245 trở thành công cụ chuẩn để đánh giá chất lượng laser trong dây chuyền sản xuất module quang.

6. Phần mềm hỗ trợ EXFO FTBx-5245 – Tối ưu thao tác và quản lý dữ liệu đo quang phổ

6.1. Tính năng Trace Comparison – So sánh phổ đo của OSA EXFO FTBx-5245

Tính năng Trace Comparison giúp so sánh dữ liệu hiện tại với phổ tham chiếu gốc, phát hiện nhanh sự thay đổi công suất hay trôi bước sóng khi bảo trì mạng DWDM.

6.2. Drift Measurement – Theo dõi Drift công suất, wavelength và OSNR với Optical Spectrum Analyzer FTBx-5245

FTBx-5245 OSA hiển thị dữ liệu trên bảng Drift Dashboard trực quan, cho phép theo dõi biến động theo thời gian thực và cảnh báo khi vượt ngưỡng.
Đây là tính năng quan trọng trong các phòng R&D cần giám sát độ ổn định của thiết bị quang.

6.3. Điều khiển SCPI và xuất PDF – Tăng hiệu quả sử dụng máy phân tích phổ EXFO FTBx-5245

Thiết bị hỗ trợ SCPI Command, cho phép tự động hóa quá trình đo qua máy tính hoặc hệ thống kiểm tra tự động.
Người dùng cũng có thể xuất báo cáo PDF trực tiếp, tiện lợi khi cần chia sẻ kết quả hoặc lưu trữ dữ liệu đo.

7. So sánh EXFO FTBx-5245 và FTBx-5255 – hai Optical Spectrum Analyzer hiệu năng cao

8. Bảng thông số kỹ thuật chi tiết của máy phân tích phổ quang EXFO FTBx-5245

9. Ưu điểm nổi bật của máy đo phổ quang EXFO FTBx-5245 – Optical Spectrum Analyzer dành cho R&D và sản xuất

• Độ chính xác cao, kết quả ổn định lâu dài.

• Tự động hóa thao tác với SCPI.

• Báo cáo nhanh, hỗ trợ PDF và CSV.

• Thiết kế gọn nhẹ, tích hợp dễ dàng.

• Nâng cấp phần mềm linh hoạt (In-Band OSNR, Commissioning Assistant).

10. Kết luận – Máy phân tích phổ quang EXFO FTBx-5245 là Optical Spectrum Analyzer đáng tin cậy cho mọi ứng dụng

EXFO FTBx-5245 mang lại sự kết hợp hoàn hảo giữa độ chính xác, độ ổn định và tính linh hoạt.
Dù trong phòng lab, nhà máy hay hiện trường, thiết bị luôn đáp ứng tốt các yêu cầu kiểm tra CWDM/DWDM, EDFA và laser.
Nếu bạn cần một máy đo quang phổ chuyên nghiệp, đáng tin cậy, FTBx-5245 EXFO chính là lựa chọn hàng đầu.
