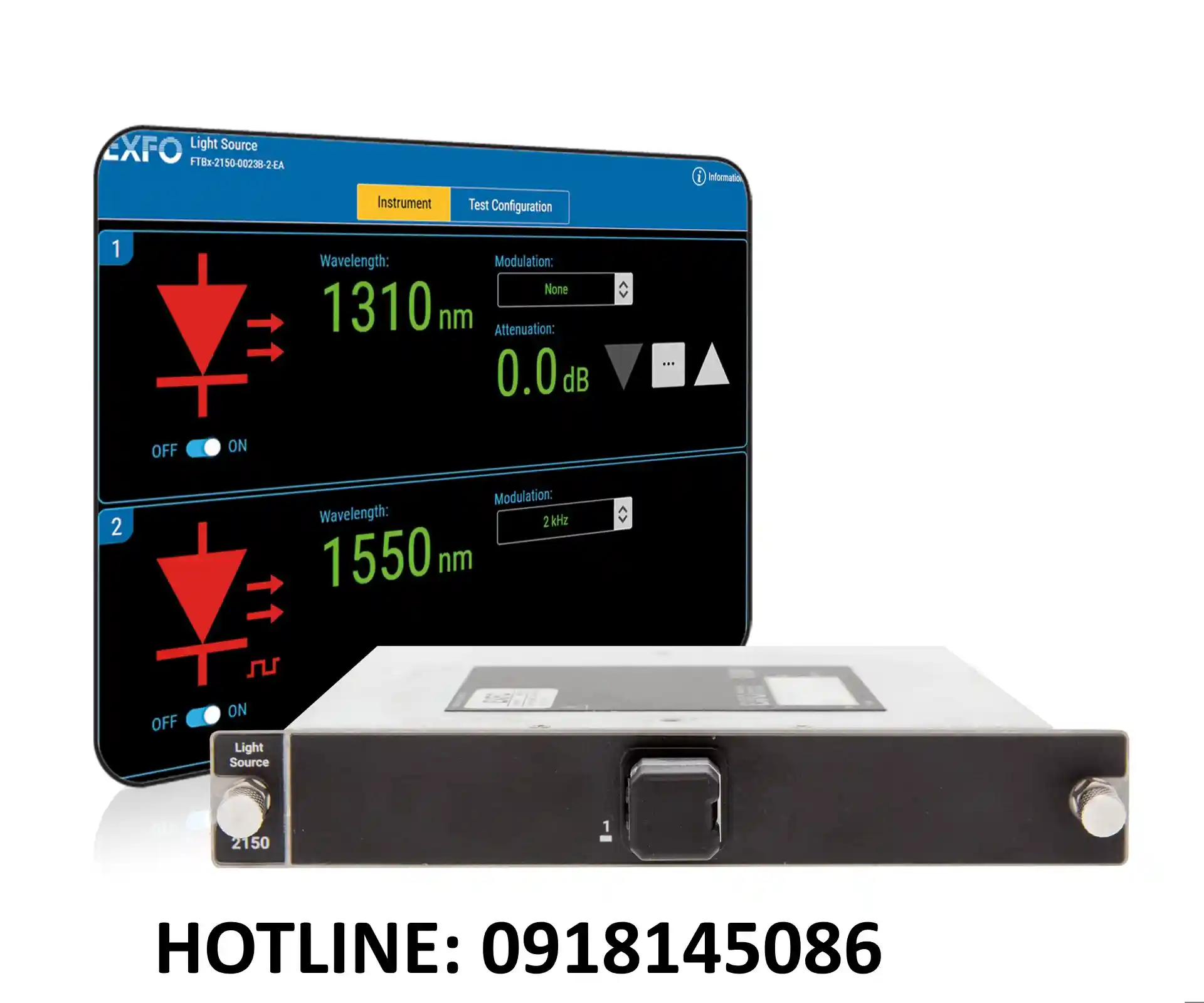

Nguồn phát quang EXFO 2150 – Optical Light Source chính xác, ổn định và linh hoạt cho kiểm tra quang học

Nguồn phát quang EXFO 2150 (FTBx-2150 Optical Light Source) là thiết bị phát sáng quang hiệu năng cao, được thiết kế cho các ứng dụng đo kiểm chuyên sâu trong phòng lab, dây chuyền sản xuất và môi trường nghiên cứu viễn thông.
Với khả năng phát nhiều bước sóng, độ ổn định vượt trội và hỗ trợ cả laser DFB lẫn LED đa chế độ, thiết bị này là công cụ không thể thiếu cho các phép đo Insertion Loss (IL), Optical Return Loss (ORL), spectral attenuation, và characterization FTTx.

1. Tổng quan về nguồn phát quang EXFO 2150 – thiết bị Optical Light Source cao cấp của EXFO

FTBx-2150 Optical Light Source là module đo kiểm chuyên dụng của EXFO, được tối ưu để mang lại độ ổn định công suất và bước sóng cao nhất trong các ứng dụng kiểm định sợi quang.
Thiết bị có thể kết hợp với nền tảng LTB-8 hoặc hệ thống test EXFO FTB để tạo thành một trạm đo quang học hoàn chỉnh, phục vụ cho các phép đo:

• Suy hao chèn (IL – Insertion Loss)

• Suy hao phản xạ (ORL – Optical Return Loss)

• Đo suy hao phổ (Spectral Attenuation)

• Đo ổn định nguồn, đặc tính hóa linh kiện quang

Với thiết kế module cắm rời, EXFO 2150 giúp người dùng dễ dàng nâng cấp và tích hợp với các thiết bị đo công suất (FTBx-1750), suy hao (FTBx-3500) hoặc phân tích phổ (FTBx-5245).

2. Cấu tạo và nguyên lý hoạt động của nguồn phát quang EXFO 2150 – Optical Light Source thế hệ mới

2.1. Cấu tạo đa nguồn – DFB Laser và LED

Nguồn phát quang FTBx-2150 có hai cấu hình chính:

• DFB Laser singlemode: phát laser đơn mode với phổ hẹp <1 nm, cho độ ổn định và độ tuyến tính cao.

• LED multimode: phát nguồn sáng phân bố rộng, phù hợp cho đo kiểm cáp đa mode.

Kỹ sư có thể lựa chọn phiên bản 1, 2, 3 hoặc 4 bước sóng, tùy theo ứng dụng mạng quang.

2.2. Nguyên lý hoạt động và khả năng điều chỉnh công suất

Thiết bị sử dụng mạch ổn áp quang học (steady drive circuitry) giúp đảm bảo nguồn phát ổn định, ít nhiễu và giữ công suất chính xác trong thời gian dài.
Đặc biệt, FTBx-2150 hỗ trợ điều chỉnh công suất đầu ra trong phạm vi 9 dB, với độ phân giải 0.1 dB, cho phép người dùng tinh chỉnh chính xác theo từng yêu cầu đo kiểm.

3. Ứng dụng của nguồn phát quang EXFO 2150 trong đo kiểm quang học

3.1. Đo suy hao chèn (Insertion Loss) và suy hao phản xạ (ORL)

Với nguồn phát DFB laser hẹp phổ, FTBx-2150 là lựa chọn lý tưởng để thực hiện các phép đo IL/ORL chính xác.
Nguồn sáng ổn định giúp kỹ sư xác định nhanh mức suy hao đường truyền và phản xạ ngược trong module, fiber hoặc thiết bị quang.

3.2. Đặc tính hóa linh kiện FTTx và phép đo ổn định quang

Thiết bị đáp ứng các ứng dụng đo kiểm linh kiện FTTx, PON, filter quang, hoặc splitter, cho phép đánh giá độ ổn định công suất theo thời gian (Power Stability).
Ngoài ra, nguồn phát EXFO 2150 còn được sử dụng trong Polarization-Dependent Loss (PDL) hoặc splicing station, giúp đảm bảo chất lượng ghép sợi tối ưu.

3.3. Đo suy hao phổ và suy hao quang học đa kênh

Khi kết hợp với máy đo công suất EXFO 1750, kỹ sư có thể đo phổ suy hao của sợi hoặc thành phần quang một cách chính xác trên nhiều bước sóng – từ 850 nm đến 1625 nm.

4. Tính năng nổi bật của nguồn phát quang EXFO 2150 – Optical Light Source hiện đại

4.1. Ổn định quang xuất sắc và công suất phát cao

Với độ ổn định ±0.07 dB trong 15 phút, FTBx-2150 đảm bảo độ lặp lại cao trong mọi phép đo.
Nguồn laser DFB cho công suất đầu ra ≥ +1 dBm, giúp đảm bảo tín hiệu mạnh và ổn định kể cả trên đường truyền dài.

4.2. Tích hợp nhiều chế độ điều chế – CW, Tone và ORL Optimized

Thiết bị hỗ trợ 5 chế độ hoạt động:

• Continuous Wave (CW)

• 270 Hz / 330 Hz / 1 kHz / 2 kHz modulation

• ORL optimized modulation

Nhờ vậy, người dùng có thể linh hoạt sử dụng cho các phép đo phản xạ (ORL) hoặc định danh sợi quang bằng tone detector.

4.3. Hỗ trợ điều khiển tự động qua SCPI, IVI và LabVIEW

Nguồn phát quang EXFO 2150 tương thích IVI drivers, LabVIEW, SCPI commands, và có thể điều khiển qua Ethernet, GPIB hoặc RS-232.
Điều này giúp dễ dàng tích hợp vào các hệ thống test automation, mass production line, hoặc optical R&D station.

5. Đặc điểm kỹ thuật nổi bật của nguồn phát quang EXFO 2150

6. Tính năng Encircled-Flux (EF) Compliance – đảm bảo độ chính xác theo tiêu chuẩn quốc tế

Khi sử dụng model FTBx-2150-0012C-1 (multimode, 50 µm), kết hợp với mode conditioner EXFO (MC-FC/SC series), thiết bị đạt chuẩn IEC-61280-4-1 Ed.2 Encircled-Flux.
Tính năng này đảm bảo phân bố năng lượng quang học đồng nhất trong lõi sợi, giúp kết quả đo suy hao chính xác và có thể tái lập giữa các phòng lab.

7. Các cấu hình model và bước sóng của nguồn phát quang EXFO 2150

8. Phụ kiện và bộ điều hòa mode (Mode Conditioner) cho nguồn phát quang EXFO 2150

8.1. Phụ kiện tiêu chuẩn

• Dây nguồn, cáp điều khiển, tài liệu hướng dẫn

• Bộ chuyển đổi đầu nối FC, SC, LC, ST, E2000

• Nắp bảo vệ laser

8.2. Mode Conditioner (phụ kiện tùy chọn EF compliant)

• MC-FC-50-N / MC-SC-50-N: chuẩn 50/125 µm

• MC-FC-62-N / MC-SC-62-N: chuẩn 62.5/125 µm

• Các bản “-CERT” và “-TEST” có kèm chứng nhận đo và test report để đảm bảo độ tuân thủ tiêu chuẩn quốc tế.

9. Lợi ích khi sử dụng nguồn phát quang EXFO 2150 trong phòng thí nghiệm và sản xuất

• Nguồn sáng ổn định tuyệt đối, duy trì công suất liên tục trong thời gian dài.

• Tùy chọn bước sóng linh hoạt, phục vụ hầu hết các hệ thống mạng quang hiện đại.

• Tích hợp dễ dàng với LTB-8 và các module khác của EXFO (FTBx-1750, 3500, 9150).

• Hỗ trợ automation, phù hợp cho dây chuyền test hàng loạt.

• Thiết kế nhỏ gọn, bền bỉ, hoạt động ổn định trong nhiều điều kiện môi trường.

10. Kết luận – Nguồn phát quang EXFO 2150: Optical Light Source lý tưởng cho đo kiểm IL/ORL và FTTx

EXFO FTBx-2150 là lựa chọn hàng đầu cho các kỹ sư, nhà sản xuất và trung tâm R&D trong lĩnh vực quang học.Với độ ổn định vượt trội, đa bước sóng linh hoạt, khả năng điều chỉnh công suất chính xác và hỗ trợ điều khiển tự động, nguồn phát quang EXFO 2150 mang đến hiệu quả tối đa trong mọi ứng dụng đo kiểm quang hiện đại.
