Tủ chắn nhiễu R&S CMQ500 – Giải pháp buồng chắn sóng cho kiểm tra OTA và 5G mmWave

Trong bối cảnh công nghệ không dây ngày càng phát triển, đặc biệt là 5G và các thiết bị IoT, nhu cầu kiểm thử thiết bị trong môi trường không nhiễu, chính xác và tái lập được trở nên vô cùng quan trọng. Đáp ứng yêu cầu này, tủ chắn nhiễu R&S CMQ500 của Rohde & Schwarz mang đến giải pháp tối ưu cho việc đo kiểm tham số RF và kiểm thử OTA (Over-The-Air) với độ tin cậy cao.

1. Giới thiệu về tủ chắn nhiễu R&S CMQ500 và thương hiệu Rohde & Schwarz

Rohde & Schwarz (R&S®) là tập đoàn công nghệ hàng đầu thế giới có trụ sở tại Munich, Đức, với hơn 90 năm kinh nghiệm trong lĩnh vực thiết bị đo lường, kiểm thử, phát thanh – truyền hình, an ninh mạng và các giải pháp công nghệ cao. Trong mảng RF & OTA testing, hãng cung cấp nhiều dòng sản phẩm nổi bật, trong đó có tủ chắn nhiễu CMQ series.

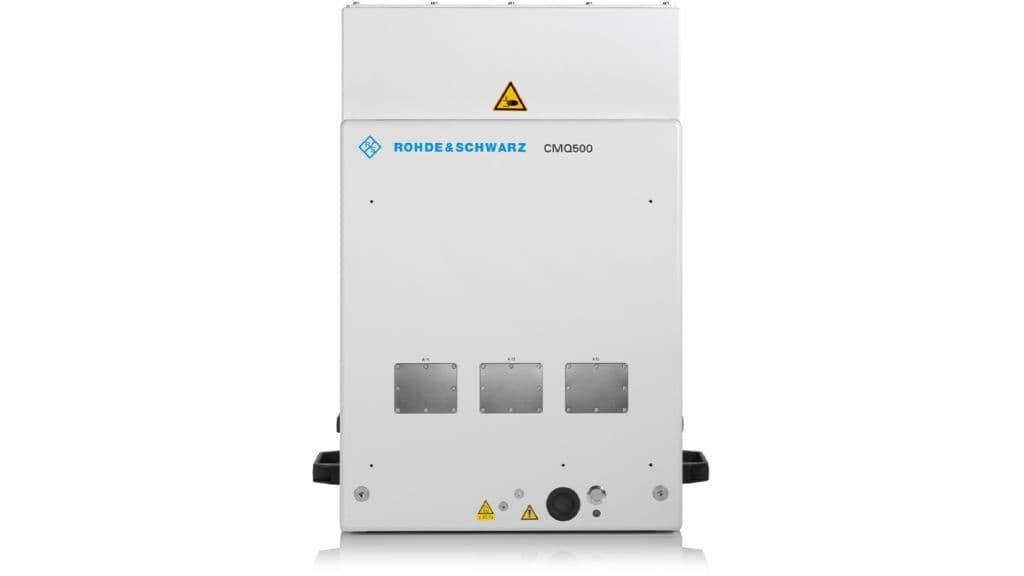

R&S CMQ500 là giải pháp buồng chắn nhiễu tiên tiến, hỗ trợ kiểm thử từ 700 MHz đến 77 GHz, bao phủ cả dải 5G FR1 và 5G FR2 mmWave, mang lại khả năng kiểm thử thiết bị từ giai đoạn R&D, thiết kế đến sản xuất hàng loạt.

🔗 Tham khảo chi tiết tại website chính hãng: R&S®CMQ500 Shielding Cube

2. Ứng dụng của tủ chắn nhiễu R&S CMQ500 trong kiểm thử thiết bị không dây

• Đo kiểm RF tham số: Đảm bảo thiết bị đạt các chỉ tiêu RF cơ bản và nâng cao.
• Kiểm thử OTA (Over-the-Air): Xác thực hiệu năng ăng-ten và hệ thống truyền dẫn không dây.
• Kiểm thử 5G mmWave (FR2): Đặc biệt phù hợp với thiết bị 5G có ăng-ten mảng tích cực, beamforming.
• Ứng dụng trong sản xuất hàng loạt: Thiết kế dạng ngăn kéo và cơ chế mở/đóng tự động hỗ trợ môi trường sản xuất.
• Phù hợp cho nhiều lĩnh vực: từ R&D, kiểm chứng thiết kế, đến sản xuất smartphone, laptop, thiết bị IoT, cảm biến ô tô.

3. Ưu điểm nổi bật của tủ chắn nhiễu R&S CMQ500

3.1. Phạm vi tần số rộng

• Hỗ trợ kiểm thử từ 700 MHz đến 77 GHz.
• Bao phủ công nghệ cũ (legacy), 4G LTE, 5G NR FR1 và 5G FR2.

3.2. Thiết kế nhỏ gọn, tiện lợi

• Kích thước vừa vặn fit trong rack 19”, tiết kiệm diện tích phòng lab.
• Nắp trên có thể tháo rời để dễ dàng lắp đặt và điều chỉnh thiết bị.

3.3. Độ bền và độ tin cậy cao

• Kết cấu cơ khí chắc chắn, có thể thực hiện hàng triệu chu kỳ kiểm thử mà không ảnh hưởng đến hiệu quả chắn nhiễu.
• Khả năng chắn nhiễu đạt > 80 dB, đảm bảo môi trường đo chuẩn xác.

3.4. Hỗ trợ kiểm thử 5G mmWave

• Trang bị ăng-ten Vivaldi và gương phản xạ để hỗ trợ beamforming.
• Cho phép thực hiện kiểm thử với cả tín hiệu LTE và 5G đồng thời (NSA setup).

3.5. Linh hoạt trong kết nối và mở rộng

• Hỗ trợ nhiều loại feedthrough: USB 3.0, Ethernet, RF coaxial, nguồn DC.
• Có thể tích hợp nhiều loại giá đỡ thiết bị, anten và cáp kết nối.

4. Bảng thông số kỹ thuật tủ chắn nhiễu R&S CMQ500

(Nguồn: [Brochure CMQ Shielding Cube – Rohde & Schwarz, Version 02.00, 2025]【31†CMQ_bro_en_5216-2760-12_v0200.pdf】)

5. Tính năng mở rộng và linh hoạt của tủ chắn nhiễu R&S CMQ500

• Link antenna: hỗ trợ thiết lập NSA (LTE + 5G FR2).
• USB 3.0 feedthrough: cổng kết nối tốc độ cao.
• Gương phản xạ thông minh: giúp kiểm thử khi ăng-ten DUT bố trí dọc theo viền thiết bị.
• Tích hợp nhiều loại anten R&S®: phù hợp với các bài đo OTA đa dạng.

6. Tủ chắn nhiễu R&S CMQ500 và sự tuân thủ chuẩn quốc tế

• Chất lượng: Chứng nhận ISO 9001.
• Môi trường: Chứng nhận ISO 14001.
• Thiết kế bền vững: Tiết kiệm năng lượng, thân thiện môi trường, chi phí TCO thấp.

7. Kết luận – Vì sao nên chọn tủ chắn nhiễu R&S CMQ500

Với khả năng hỗ trợ kiểm thử từ sub-6 GHz đến mmWave 77 GHz, thiết kế chắc chắn, nhỏ gọn, dễ tích hợp, tủ chắn nhiễu R&S®CMQ500 là lựa chọn hàng đầu cho các trung tâm R&D, phòng lab đo kiểm, và dây chuyền sản xuất thiết bị 5G.
