Đo kiểm cáp quang trong Data Center: Quy trình chuẩn để đảm bảo hệ thống hoạt động ổn định

1. Vì sao đo kiểm cáp quang là bước không thể bỏ qua?

Đo kiểm cáp quang trong Data Center – Trong các Data Center hiện đại, hệ thống cáp quang là nền tảng kết nối toàn bộ máy chủ, thiết bị lưu trữ và hạ tầng mạng tốc độ cao. Chỉ một lỗi nhỏ tại lớp vật lý cũng có thể làm giảm hiệu suất truyền dẫn, gây mất kết nối hoặc ảnh hưởng đến toàn bộ dịch vụ đang vận hành.

Thực tế, nhiều sự cố xuất hiện không phải do thiết bị chuyển mạch hay máy chủ, mà bắt nguồn từ chất lượng tuyến cáp quang sau khi thi công. Đó là lý do quá trình Đo kiểm cáp quang trong Data Center luôn được xem là bước bắt buộc trước khi nghiệm thu và đưa hệ thống vào khai thác.

Một quy trình đo kiểm đầy đủ không chỉ giúp xác nhận chất lượng lắp đặt mà còn tạo ra bộ dữ liệu chuẩn (Baseline) để phục vụ công tác bảo trì, mở rộng và xử lý sự cố trong nhiều năm sau.

Dưới đây là quy trình đo kiểm được nhiều trung tâm dữ liệu và nhà thầu chuyên nghiệp áp dụng.

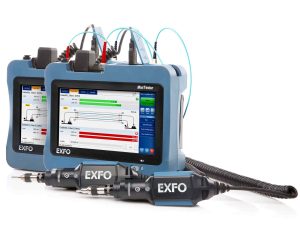

Đo kiểm cáp quang trong Data Center bằng EXFO

THAM KHẢO: CÁC SẢN PHẨM ĐO KIỂM TRONG DATA CENTER KHÁC CỦA EXFO

Bước 1: Kiểm tra và vệ sinh đầu connector (Fiber Inspection)

Mọi phép đo chỉ có ý nghĩa khi đầu connector đạt tiêu chuẩn sạch và không bị hư hỏng.

Trong môi trường Data Center, đầu nối MPO/MTP và LC được tháo lắp nhiều lần. Chỉ một hạt bụi siêu nhỏ hoặc dấu vân tay cũng có thể làm tăng suy hao, tạo phản xạ hoặc khiến kết quả đo không chính xác.

Khuyến nghị

Kiểm tra toàn bộ connector trước khi kết nối thiết bị đo.
Áp dụng quy trình Inspect → Clean → Inspect.
Chỉ thực hiện phép đo khi connector đạt tiêu chuẩn PASS.

Việc kiểm tra connector ngay từ đầu giúp giảm đáng kể số lần đo lại và hạn chế nguy cơ làm bẩn các cổng kết nối trên thiết bị mạng.

Bước 2: Đo suy hao toàn tuyến bằng OLTS (Tier-1 Fiber Certification)

Sau khi xác nhận connector đạt yêu cầu, bước tiếp theo là đo suy hao đầu cuối bằng thiết bị OLTS.

Đây là phép đo quan trọng để đánh giá toàn bộ liên kết quang có đáp ứng ngân sách suy hao theo tiêu chuẩn hay không.

Thông qua phép đo này, kỹ sư có thể xác định:

Suy hao toàn tuyến.
Chiều dài tuyến cáp.
PASS hoặc FAIL theo tiêu chuẩn.
Chất lượng từng liên kết quang.

Đối với các hệ thống Structured Cabling trong Data Center, chứng nhận Tier-1 thường là yêu cầu bắt buộc trong hồ sơ nghiệm thu.

Bước 3: Phân tích chi tiết tuyến cáp bằng OTDR (Tier-2)

Nếu OLTS cho biết chất lượng tổng thể của tuyến cáp thì OTDR sẽ giúp xác định chính xác vị trí từng sự kiện trên đường truyền.

Thiết bị OTDR có khả năng phát hiện:

Mối hàn có suy hao cao.
Connector bị phản xạ lớn.
Điểm gãy hoặc uốn cong sợi quang.
Chiều dài chính xác của tuyến cáp.
Khoảng cách đến vị trí lỗi.

Trong các dự án Data Center quy mô lớn hoặc sử dụng liên kết tốc độ 100G, 400G và 800G, kết quả OTDR giúp đội ngũ kỹ thuật nhanh chóng xác định nguyên nhân nếu xảy ra sự cố sau này.

Bước 4: Kiểm tra cực tính của hệ thống MPO/MTP

Các hệ thống Data Center hiện đại ngày càng sử dụng nhiều đầu nối MPO/MTP để đáp ứng nhu cầu truyền dẫn tốc độ cao.

Tuy nhiên, nếu cực tính được đấu sai, toàn bộ liên kết có thể không hoạt động dù các phép đo suy hao vẫn đạt yêu cầu.

Vì vậy, cần kiểm tra:

Hướng truyền Tx/Rx.
Cấu hình Type A, Type B hoặc Type C.
Sự đồng nhất giữa bản thiết kế và thực tế thi công.

Kiểm tra cực tính ngay sau khi hoàn thành lắp đặt sẽ giúp giảm đáng kể thời gian khắc phục lỗi trước khi bàn giao hệ thống.

Bước 5: Lưu trữ dữ liệu và lập báo cáo chứng nhận – Đo kiểm cáp quang trong Data Center

Nhiều doanh nghiệp chỉ bàn giao bản PDF hoặc một vài ảnh chụp màn hình sau khi hoàn thành đo kiểm.

Tuy nhiên, đối với Data Center, dữ liệu đo kiểm cần được lưu trữ đầy đủ để phục vụ suốt vòng đời của hệ thống.

Một bộ hồ sơ tiêu chuẩn nên bao gồm:

Báo cáo Fiber Inspection.
Kết quả Tier-1 (OLTS).
Kết quả Tier-2 (OTDR).
Báo cáo kiểm tra cực tính.
Thông tin tuyến cáp.
Thiết bị đo sử dụng.
Thời gian thực hiện.
Người thực hiện phép đo.

Bộ dữ liệu này sẽ trở thành tài liệu tham chiếu quan trọng khi bảo trì, nâng cấp hoặc xử lý sự cố trong tương lai.

2. TMTECH Expert Insight – Đo kiểm cáp quang trong Data Center

Trong quá trình triển khai nhiều dự án Data Center, chúng tôi nhận thấy rằng chất lượng hệ thống không chỉ phụ thuộc vào cáp quang hay thiết bị mạng mà còn phụ thuộc vào quy trình đo kiểm trước khi nghiệm thu.

Một hệ thống được chứng nhận đầy đủ sẽ giúp đội ngũ vận hành nhanh chóng xác định nguyên nhân khi xảy ra sự cố, đồng thời giảm đáng kể thời gian bảo trì và chi phí khắc phục.

Đối với các hạ tầng sử dụng mạng quang tốc độ cao, việc kết hợp Fiber Inspection, OLTS, OTDR và quản lý dữ liệu đo kiểm là nền tảng để đảm bảo hệ thống vận hành ổn định, sẵn sàng cho các nhu cầu mở rộng trong tương lai.

3. Checklist quy trình đo kiểm cáp quang trong Data Center

Trước khi nghiệm thu, hãy đảm bảo bạn đã hoàn thành đầy đủ các bước sau:

✅ Kiểm tra và vệ sinh toàn bộ connector.
✅ Đo suy hao đầu cuối bằng OLTS (Tier-1).
✅ Phân tích tuyến cáp bằng OTDR (Tier-2).
✅ Kiểm tra cực tính các tuyến MPO/MTP.
✅ Lưu trữ dữ liệu Baseline.
✅ Xuất báo cáo chứng nhận đầy đủ.
✅ Đối chiếu kết quả với tiêu chuẩn thiết kế và hồ sơ dự án.

Thực hiện đầy đủ checklist sẽ giúp giảm rủi ro phát sinh sau bàn giao và tạo nền tảng cho việc quản lý hạ tầng mạng quang lâu dài.
