Buồng thử nghiệm ăng-ten R&S ATS1500C – Giải pháp kiểm thử radar ô tô toàn diện

Trong kỷ nguyên công nghệ ô tô thông minh, hệ thống radar đóng vai trò quan trọng trong việc phát triển các tính năng an toàn chủ động như cảnh báo va chạm, hỗ trợ giữ làn đường, hay lái xe tự động. Để đảm bảo chất lượng và độ tin cậy của các cảm biến radar, việc kiểm thử trong môi trường tiêu chuẩn là vô cùng cần thiết. Buồng thử nghiệm ăng-ten R&S ATS1500C của Rohde & Schwarz là một trong những giải pháp hàng đầu được thiết kế dành riêng cho việc đo kiểm và xác thực cảm biến radar ô tô.

1. Giới thiệu về Rohde & Schwarz và buồng thử nghiệm ăng-ten R&S®ATS1500C

Rohde & Schwarz (R&S) là tập đoàn công nghệ hàng đầu thế giới, có trụ sở tại Munich (Đức), nổi tiếng với các thiết bị đo lường, kiểm thử vô tuyến, mạng viễn thông và an ninh mạng. Trong lĩnh vực radar ô tô, R&S® tiên phong phát triển các giải pháp thử nghiệm hiện đại nhằm đáp ứng nhu cầu ngày càng cao của ngành công nghiệp ô tô toàn cầu.

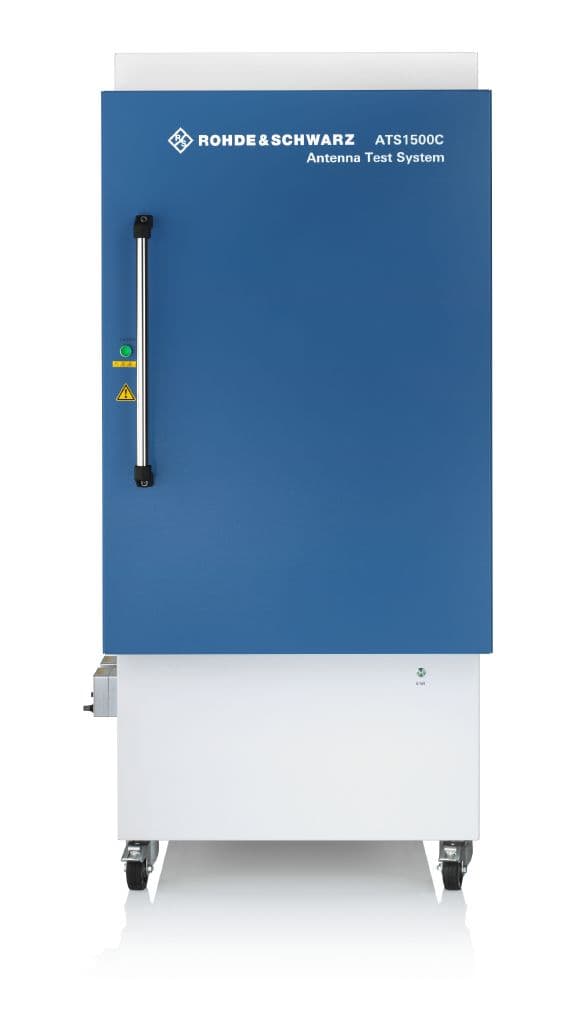

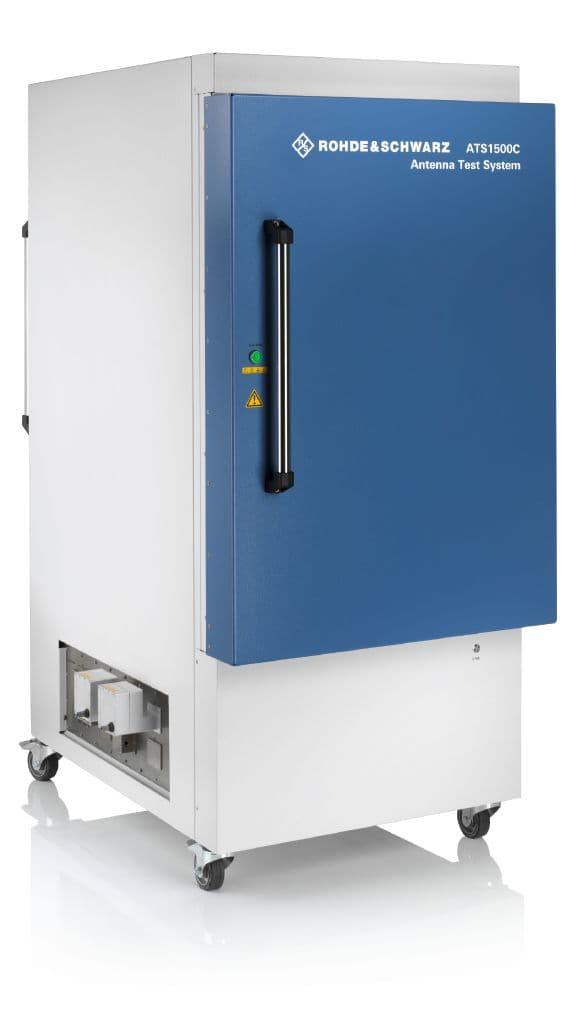

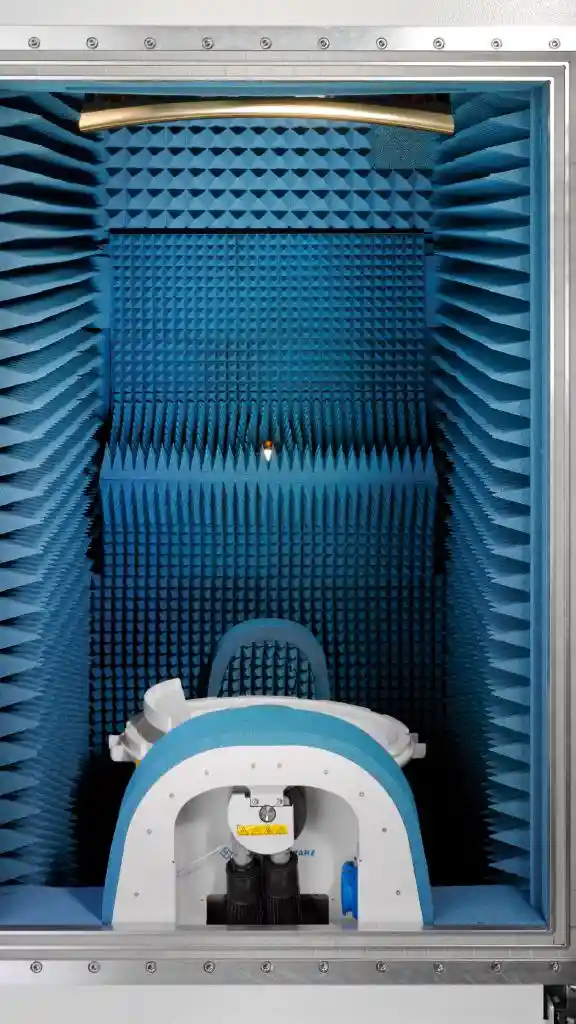

Buồng thử nghiệm ăng-ten R&S ATS1500C là sản phẩm được tối ưu hóa cho kiểm thử radar dải tần gigahertz. Thiết bị này ứng dụng nguyên lý Compact Antenna Test Range (CATR) với gương phản xạ, hệ thống căn chỉnh và ăng-ten cấp tín hiệu, cho phép tái tạo điều kiện kiểm thử giống như thực tế nhưng trong không gian gọn nhẹ và chính xác cao.

🔗 Tham khảo chi tiết tại website chính hãng: R&S®ATS1500C Antenna Test Chamber

2. Ứng dụng của buồng thử nghiệm ăng-ten R&S®ATS1500C trong kiểm thử radar ô tô

Buồng thử nghiệm R&S ATS1500C được thiết kế chuyên biệt cho các cảm biến radar ô tô, với các ứng dụng chính như:

• Đo kiểm hiệu năng radar ô tô: kiểm tra chính xác độ nhạy, độ phân giải, khả năng phát hiện và nhận diện vật thể.
• Xác thực và hiệu chuẩn cảm biến: đảm bảo cảm biến hoạt động đúng chuẩn quốc tế và phù hợp với yêu cầu của nhà sản xuất.
• Mô phỏng tình huống thực tế: nhờ sử dụng bộ phản xạ và ăng-ten feed, hệ thống có thể mô phỏng các điều kiện môi trường ngoài thực tế.
• Phát triển tính năng ADAS và xe tự hành: là công cụ không thể thiếu trong nghiên cứu, phát triển các hệ thống hỗ trợ lái nâng cao.

Buồng thử nghiệm này được các hãng sản xuất ô tô, các trung tâm nghiên cứu và phòng lab R&D sử dụng để rút ngắn thời gian phát triển sản phẩm, giảm thiểu chi phí thử nghiệm ngoài thực tế.

3. u điểm nổi bật của buồng thử nghiệm radar ô tô R&S®ATS1500C

3.1. Thiết kế nhỏ gọn nhưng mạnh mẽ

• Kích thước tối ưu chỉ 0.90 × 1.99 × 1.53 m, dễ dàng lắp đặt trong phòng lab.
• Trọng lượng 460 kg, có bánh xe khóa an toàn, thuận tiện cho việc di chuyển.

3.2. Dải tần rộng, đáp ứng đa dạng chuẩn radar

• Tần số hoạt động từ 18 GHz đến 90 GHz, hỗ trợ đầy đủ các dải radar ô tô hiện nay.
• Hệ thống hấp thụ lên đến 110 GHz với độ suy hao nhiễu điển hình 55 dB.

3.3. Độ chính xác cao

• Vùng thử nghiệm yên tĩnh (Quiet Zone) đường kính 30 cm, đảm bảo kết quả đo ổn định.
• Độ suy hao đường truyền chỉ 58 dB.
• Độ che chắn điện từ trường > 90 dB, loại bỏ nhiễu ngoài.

3.4. Linh hoạt với nhiều tùy chọn mở rộng

• Hỗ trợ nhiều cổng feedthrough: Ethernet, D-Sub, USB, BNC, Banana plug.
• Có thể nâng cấp thêm ăng-ten feed R&S ARC-FX90 để kiểm thử đến 90 GHz.
• Tuỳ chọn camera tích hợp hình ảnh + nhiệt độ giúp quan sát DUT.

3.5. Tương thích đa nền tảng

• Giao diện điều khiển qua web interface, dễ dàng vận hành.
• Hỗ trợ API lập trình (C, C++, Python, MATLAB, VB.NET…).
• Tích hợp với nhiều thiết bị đo khác của R&S như máy phân tích phổ, máy phát tín hiệu, radar echo generator.

4. Bảng thông số kỹ thuật chi tiết buồng thử nghiệm ăng-ten R&S®ATS1500C

(Nguồn: [Thông số kỹ thuật chính hãng Rohde & Schwarz, Version 07.00, July 2024]【10†ATS1500C_specs_en_3608-2065-22_v0700.pdf】)

5. Các tùy chọn và phụ kiện mở rộng cho buồng kiểm thử radar ô tô R&S®ATS1500C

Buồng thử nghiệm R&S ATS1500C có nhiều tùy chọn mở rộng để đáp ứng nhu cầu đa dạng:

• R&S ARC-FX90 Universal Feed Antenna: Ăng-ten cấp tín hiệu, hỗ trợ đến 90 GHz.
• R&S ARC-FX90UP: Bộ nâng cấp để thêm phân cực thứ hai (dual polarization).
• R&S CATR-CAM1: Camera kép hiển thị hình ảnh trực quan và nhiệt độ.
• R&S ARC-TEMP: Tùy chọn kiểm thử trong điều kiện nhiệt độ cực hạn (-40 °C đến +85 °C).
• Các phụ kiện kết nối: Ethernet, USB, BNC, Banana plug feedthrough.
• DUT Holder Plate: Giá đỡ thiết bị thử nghiệm linh hoạt, dễ căn chỉnh.

6. Tính năng an toàn, độ tin cậy và chuẩn quốc tế của buồng thử nghiệm ăng-ten ATS1500C

R&S ATS1500C tuân thủ nghiêm ngặt các chuẩn an toàn và EMC:

• Điện từ trường: EN 61326-1, EN 55011 nhóm I, class A.
• An toàn điện: EN 61010-1, EN 60204-1.
• Hạn chế chất độc hại: EN IEC 63000.

Sản phẩm đạt chứng nhận ISO 9001 (Quản lý chất lượng) và ISO 14001 (Quản lý môi trường), khẳng định cam kết của Rohde & Schwarz về độ tin cậy và tính bền vững.

7. Kết luận – Lý do chọn buồng thử nghiệm ăng-ten R&S®ATS1500C cho kiểm thử radar ô tô

Buồng thử nghiệm ăng-ten R&S ATS1500C là lựa chọn hàng đầu cho các nhà sản xuất ô tô, trung tâm nghiên cứu và phòng lab cần một giải pháp đo kiểm radar chính xác, linh hoạt và đạt chuẩn quốc tế. Với thiết kế nhỏ gọn, dải tần rộng và nhiều tùy chọn mở rộng, R&S ATS1500C giúp rút ngắn thời gian phát triển, giảm chi phí kiểm thử ngoài thực tế và đảm bảo chất lượng sản phẩm radar ô tô.
