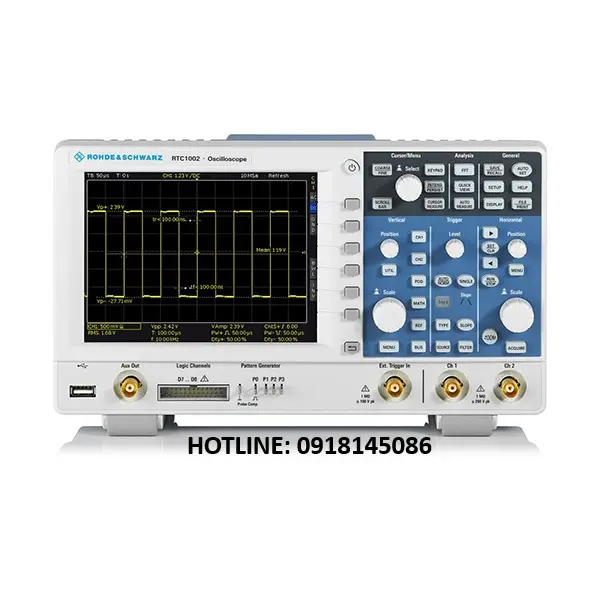

Máy hiện sóng R&S RTC1000
Máy hiện sóng R&S RTC1000 hỗ trợ đắc lực cho rất nhiều đơn vị sản xuất, nghiên cứu và đo lường Như các đơn vị phát triển nhúng đến kỹ thuật viên dịch vụ. Hoặc các đơn vị giáo dục, các xưởng sửa chữa. Một loạt các chức năng công dụng giúp giải quyết công việc cho rất nhiều đơn vị. Công nghệ tiên tiến, hiệu suất cao trong một thiết kế cực kỳ nhỏ gọn. Đáp ứng yêu cầu cao của khách hàng ngày nay. Máy hiện sóng Oscilloscope R&S RTC1000 bao gồm một loạt các tùy chọn nâng cấp, cung cấp các công dụng rộng lớn cho tương lai.
XEM THÊM>>> Các dòng máy hiện sóng Oscilloscope GIÁ RẺ hiện nay
Máy hiện sóng R&S RTC1000 là một thiết bị All in One cung cấp đầy đủ các chức năng. Bao gồm:
- Chức năng của máy hiện sóng.
- Máy phân tích logic.
- Máy phân tích giao thức.
- Máy phân tích tần số.
- Máy tạo mẫu.
- Máy phát tín hiệu.
- Vôn kế điện tử
- Và máy kiểm tra thành phần trong một thiết bị.
Tính năng ưu việt của Máy hiện sóng R&S®RTC1000 Oscilloscope
- Phát triển dựa trên phần cứng hàng đầu cho kết quả đo chính xác:
– Tốc độ lấy mẫu lên tới 2 Gsample
– Độ sâu 2 bộ nhớ Msample
– Đo tiếng ồn thấp do hiện đại
– Bộ chuyển đổi A / D - Chức năng đo linh hoạt và cho ra kết quả nhanh
– Nhiều lựa chọn các chức năng đo tự động
– QuickView: kết quả hiển thị trực quan khi nhấn nút
– Test Mast: dễ dàng tạo giả định mới chỉ với một vài lần nhấn phím
– FFT: cách dễ dàng để phân tích phổ tín hiệu
Tham khảo: Datasheet R&S®RTC1000 Oscilloscope
Thông số cơ bản của Máy hiện sóng R&S RTC1000:
| Thống số hệ thống Máy hiện sóng R&S RTC1000 | ||
| Số kênh | 2 | |
| Băng thông(mật độ 3 dB) | R&S ® RTC1002 (với R&S ® RTC-B220 / -B221 / -B222 / -B223) | 50 MHz, 70 MHz, 100 MHz, 200 MHz, 300 MHz |
| Thời gian tăng (tính) | R&S ® RTC1002 R&S ® RTC-B220/-B221/ -B222/ -B223) | 7ns, 5ns, 3,5ns, 1,75ns, 1,15ns |
| Trở kháng đầu vào | 1 MΩ ± 2% | | 14 pF ± 2 pF | |
| Độ nhạy đầu vào | tối đa băng thông trong tất cả các phạm vi | 1 mV/div đến 10 V/div |
| Độ chính xác DC đạt được | bù và vị trí = 0, thay đổi nhiệt độ hoạt động tối đa là ± 5 ° C sau khi tự căn chỉnh | |
| độ nhạy đầu vào tất cả các phạm vi | 3% | |
| Hệ thống thu | ||
| Tốc độ lấy mẫu thời gian thực tối đa | 2GS/s | |
| Bộ nhớ mua lại | 1 mẫu; 2 mẫu xen kẽ | |
| Hệ thống ngang | ||
| Phạm vi thời gian | 1 ns / div đến 100 s / div | |
| Hệ thống kích hoạt | ||
| Các loại kích hoạt | Tiêu chuẩn | mẫu cạnh, chiều rộng, video (PAL, SECAM, PAL-M, SDTV, HDTV), thời gian chờ |
| Tùy chọn | I 2 C, SPI, UART / RS-232 / RS-422 / RS-485, CAN / LIN | |
Tùy chọn MSO |
||
| Kênh kỹ thuật số | 8 (1 đầu dò logic) | |
| Tỷ lệ lấy mẫu | 1 mẫu/s | |
| Bộ nhớ mua lại | 1 mẫu | |
| Tùy chọn máy phát dạng sóng | ||
| Độ phân giải, tỷ lệ lấy mẫu | 8 bit, 980 ksample/s | |
| Biên độ | Z cao; 50 | 60 mV đến 6 V (Vpp); 30 mV đến 3V (Vpp) |
| Dc bù đắp | sin | 0,1Hz đến 50kHz |
| xung/hình chữ nhật và đoạn đường nối / tam giác | 0,1Hz đến 10kHz | |
| Tùy chọn trình tạo mẫu 4 bit | ||
| Mẫu lập trình | thời gian mẫu | 20ns đến 42 giây, lên/xuống |
| độ sâu bộ nhớ | Mẫu 2048 | |
| Bộ đếm 4 bit | tần số | 100 mHz đến 50MHz |
| Sóng vuông | tần số | 1 mHz đến 500 kHz |
| Vôn kế kỹ thuật số | ||
| Đo | Độ phân giải DC, AC+DC RMS, AC RMS | tối đa 3 chữ số |
| Bộ đếm tần số | ||
| Nghị quyết | 5 chữ số | |
| Dữ liệu chung Máy hiện sóng R&S RTC1000 | ||
| Màn hình | Màn hình màu VGA 6,5 “(640 × 480 pixel) | |
| Giao diện | 1 x máy chủ USB, thiết bị USB, LAN | |
