Hệ thống thử nghiệm ăng-ten để bàn R&S ATS800B CATR – Giải pháp đo kiểm OTA 5G mmWave nhỏ gọn

Trong xu thế công nghệ 5G và mmWave bùng nổ, nhu cầu kiểm thử ăng-ten và thiết bị không dây trong môi trường chuẩn xác, gọn nhẹ và tiết kiệm không gian ngày càng tăng cao. Hệ thống thử nghiệm ăng-ten để bàn R&S ATS800B CATR của Rohde & Schwarz là lựa chọn tối ưu, giúp các phòng lab và trung tâm R&D thực hiện kiểm thử OTA với độ tin cậy cao trên băng tần từ 20 GHz đến 50 GHz.

1. Giới thiệu về hệ thống thử nghiệm ăng-ten để bàn R&S ATS800B CATR

Rohde & Schwarz (R&S) – tập đoàn công nghệ Đức với hơn 90 năm kinh nghiệm – nổi tiếng toàn cầu trong lĩnh vực thiết bị đo kiểm RF, phát thanh – truyền hình và an ninh mạng. Trong mảng kiểm thử OTA và 5G, hệ thống thử nghiệm R&S ATS800 được đánh giá là giải pháp hàng đầu, gồm hai phiên bản: ATS800B (dạng để bàn) và ATS800R (dạng gắn rack, buồng chắn nhiễu anechoic)【45†ATS800R-ATS800B_bro_en_3683-5368-12_v0200.pdf】.

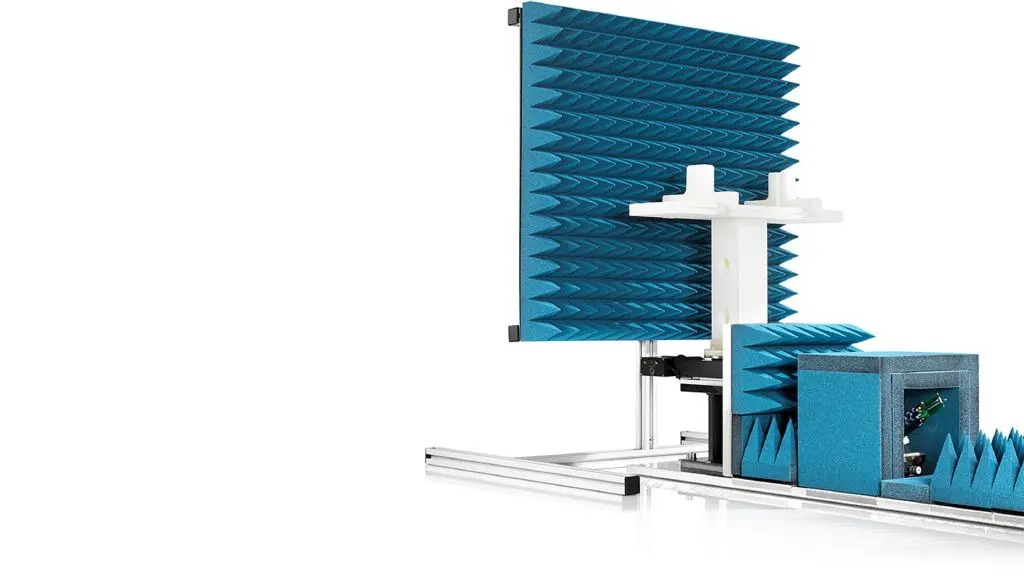

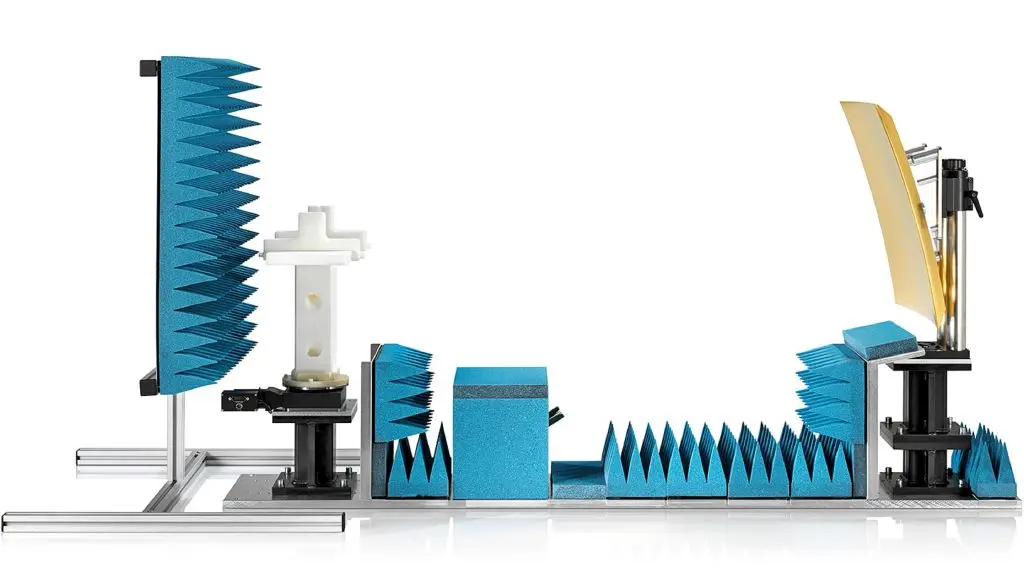

R&S ATS800B được thiết kế nhỏ gọn, dễ tiếp cận, thích hợp cho không gian hạn chế nhưng vẫn đảm bảo chất lượng vùng thử nghiệm yên tĩnh (Quiet Zone) đường kính 20 cm – lý tưởng để kiểm thử thiết bị 5G mmWave.

🔗 Xem chi tiết tại website chính hãng: R&S ATS800B CATR benchtop antenna test system

2. Ứng dụng của hệ thống thử nghiệm ăng-ten để bàn R&S ATS800B CATR

• Kiểm thử OTA 5G mmWave: hỗ trợ chuẩn 3GPP, đánh giá hiệu năng ăng-ten và thiết bị đầu cuối.
• Đo kiểm tham số RF: áp dụng cho cả thiết bị chủ động và thụ động.
• Tối ưu hóa thiết kế sớm: giảm chi phí chỉnh sửa nhiều nguyên mẫu.
• Thích hợp cho R&D, phòng lab đại học, trung tâm nghiên cứu: dễ dàng thiết lập và vận hành.
• Hỗ trợ thiết bị đa dạng: kể cả thiết bị có hình dáng phức tạp hoặc trọng lượng khác nhau.

3. Ưu điểm nổi bật của hệ thống thử nghiệm ăng-ten để bàn R&S ATS800B CATR

3.1. Thiết kế nhỏ gọn nhưng mạnh mẽ

• Chỉ chiếm diện tích 0,75 m², phù hợp cả phòng lab nhỏ.
• Cấu trúc mở, dễ dàng thao tác và quan sát DUT (Device Under Test).

3.2. Hiệu suất đo chính xác

• Vùng yên tĩnh (Quiet Zone) đường kính 20 cm.

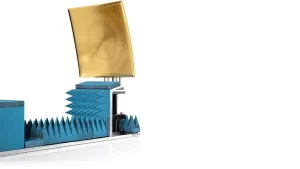

• Gương phản xạ mạ vàng, mép bo tròn giảm nhiễu tán xạ, duy trì hiệu năng lâu dài.

3.3. Tích hợp và mở rộng linh hoạt

• Ăng-ten feed hỗ trợ đến 50 GHz, kết nối dễ dàng với các thiết bị đo R&S như máy phân tích mạng vector, máy phát tín hiệu, máy phân tích phổ.
• Giá đỡ DUT bằng vật liệu trong suốt RF, giảm thiểu sai số.
• Hỗ trợ tùy chọn mâm xoay 2D để đo mẫu bức xạ theo phương ngang và đứng.

3.4. Tuân thủ chuẩn quốc tế

• Hệ thống dựa trên nguyên lý CATR (Compact Antenna Test Range), được 3GPP khuyến nghị cho kiểm thử OTA 5G.

4. Bảng thông số kỹ thuật hệ thống kiểm tra ăng-ten để bàn R&S ATS800B CATR

(Nguồn: [Brochure R&S ATS800B, Version 02.00]【45†ATS800R-ATS800B_bro_en_3683-5368-12_v0200.pdf】)

5. So sánh ATS800B và ATS800R trong kiểm thử OTA 5G

• ATS800B (benchtop): nhỏ gọn, thiết kế mở, phù hợp cho R&D, đào tạo, nghiên cứu.
• ATS800R (rackmount/anechoic chamber): chắn nhiễu toàn diện, phù hợp môi trường công nghiệp, cho thử nghiệm tiền chuẩn (pre-conformance).

Cả hai đều hỗ trợ dải tần 20 – 50 GHz, tuân thủ khuyến nghị 3GPP và tương thích với hệ sinh thái thiết bị đo của R&S.

6. Hệ thống thử nghiệm ăng-ten để bàn R&S ATS800B CATR trong hệ sinh thái Rohde & Schwarz

Khi kết hợp với các thiết bị khác của R&S:

• Máy phân tích mạng vector R&S ZNH18 – đo đặc tính mạng RF chính xác.
• Máy phát và phân tích tín hiệu – đánh giá khả năng phát/thu tín hiệu.
• Tester R&S CMX500 – kiểm thử toàn diện thiết bị 5G.

👉 Xem thêm:

• Danh mục thiết bị R&S
• Máy phân tích mạng Vector R&S ZNL6

7. Kết luận – Giải pháp tối ưu cho kiểm thử OTA 5G mmWave

Hệ thống thử nghiệm ăng-ten để bàn R&S ATS800B CATR mang đến một môi trường kiểm thử OTA chuẩn xác, nhỏ gọn, dễ thiết lập và tiết kiệm chi phí. Với dải tần 20 – 50 GHz, vùng thử nghiệm yên tĩnh chất lượng cao, và khả năng tích hợp với hệ sinh thái đo kiểm mạnh mẽ từ Rohde & Schwarz, đây là công cụ lý tưởng cho các phòng lab, trung tâm R&D và các trường đại học.
