Máy đo BER Keysight M8040A – Thiết bị đo lỗi bit tốc độ cao cho kiểm thử tín hiệu tiên tiến
Giới thiệu máy đo BER Keysight M8040A và thương hiệu Keysight Technologies

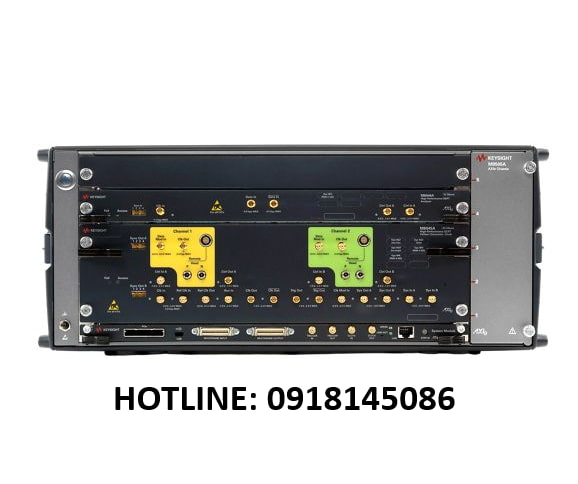

Máy đo BER Keysight M8040A là thiết bị kiểm tra tỷ lệ lỗi bit (Bit Error Ratio Tester – BERT) thế hệ cao. Được sản xuất bởi hãng Keysight Technologies. Đây là thương hiệu hàng đầu toàn cầu trong lĩnh vực thiết bị đo kiểm điện tử. Có lịch sử phát triển hơn 80 năm từ nền tảng HP và Agilent danh tiếng.
Keysight luôn được tin dùng trong các ngành viễn thông, bán dẫn và trung tâm dữ liệu. Nhờ khả năng cung cấp thiết bị đo lường chính xác. Ổn định và dễ mở rộng. Máy đo BER Keysight M8040A kế thừa toàn bộ tinh hoa công nghệ của hãng, mang lại độ chính xác cao, tốc độ xử lý nhanh. Và khả năng hoạt động ổn định trong môi trường thử nghiệm tốc độ cao.
Tổng quan thiết bị đo BER Keysight M8040A – Giải pháp đo lỗi bit hiệu năng cao
Thiết bị đo BER Keysight M8040A được thiết kế cho các ứng dụng đo kiểm tín hiệu tốc độ cao. Như Ethernet 400 Gb, PCIe, USB4 hoặc OIF CEI-56G/112G. Máy hỗ trợ tạo và phân tích tín hiệu mã hóa NRZ, PAM3 và PAM4 với tốc độ ký hiệu lên đến 64 GBaud.
Thiết bị này cung cấp khả năng phân tích lỗi real-time, cho phép người dùng giám sát. Ghi nhận và đánh giá lỗi bit một cách trực quan. Với độ chính xác cao và khả năng tái tạo môi trường truyền dẫn thực tế. Máy đo BER Keysight M8040A là lựa chọn lý tưởng cho phòng R&D và kiểm thử thiết bị thu phát.
Đặc điểm nổi bật của máy đo lỗi bit Keysight M8040A – BERT tốc độ cao thế hệ mới
Máy đo lỗi bit Keysight M8040A nổi bật nhờ tốc độ hoạt động tối đa 64 GBaud và hỗ trợ đa chế độ mã hóa NRZ, PAM3, PAM4. Khả năng chuyển đổi linh hoạt giữa các chế độ giúp kỹ sư dễ dàng thử nghiệm nhiều chuẩn tín hiệu mà không cần thay đổi cấu hình phần cứng.
Thiết bị còn tích hợp mô-đun tạo tín hiệu và phân tích lỗi trong cùng khung AXIe. Sử dụng remote-head với dây cáp ngắn để giảm tổn hao tín hiệu. Nhờ đó, thiết bị đo BER Keysight M8040A cho kết quả đo chính xác và lặp lại cao, đáp ứng yêu cầu nghiêm ngặt của các phòng thí nghiệm tốc độ cao.
Ưu điểm vượt trội của thiết bị kiểm tra BER Keysight M8040A so với các dòng máy đo BER khác
Một ưu điểm quan trọng của máy đo BER Keysight M8040A là khả năng mô phỏng đầy đủ các điều kiện truyền dẫn thực tế. Thiết bị có thể chèn jitter, nhiễu xuyên kênh (crosstalk) hoặc áp dụng de-emphasis để mô phỏng suy hao đường truyền.
Ngoài ra, thiết bị đo BER tốc độ cao này còn hỗ trợ hai kênh song song để mô phỏng lane chính và lane gây nhiễu (aggressor lane). Giúp đánh giá độ bền vững của thiết kế thu nhận trong điều kiện nhiễu phức tạp. Với những tính năng này, máy đo lỗi bit Keysight M8040A trở thành công cụ không thể thiếu trong kiểm thử và xác nhận thiết kế.
Ứng dụng của máy đo BER Keysight M8040A trong đo kiểm tín hiệu tốc độ cao
Thiết bị đo BER Keysight M8040A được ứng dụng rộng rãi trong các lĩnh vực. Như thiết kế chip, module quang, bo mạch thu phát, hệ thống truyền dẫn dữ liệu tốc độ cao và trung tâm dữ liệu.
Kỹ sư có thể dùng máy đo tỷ lệ lỗi bit Keysight M8040A để kiểm thử đầu vào. Phân tích BER hoặc SER và đánh giá độ tin cậy của thiết bị dưới điều kiện tín hiệu suy giảm. Việc sử dụng thiết bị này giúp giảm thiểu rủi ro thiết kế, rút ngắn chu kỳ phát triển sản phẩm và đảm bảo hiệu suất hệ thống.
Bảng thông số kỹ thuật và tính năng chính của máy đo BER Keysight M8040A
| Thông số / Tính năng chính | Giá trị / Mô tả |
|---|---|
| Tốc độ ký hiệu (Symbol Rate) | 2 → 32 GBaud và 64 GBaud |
| Loại mã hóa hỗ trợ | NRZ, PAM3, PAM4 |
| Số kênh pattern generator | Hai kênh hoạt động đồng thời hoặc lane gây nhiễu |
| Nguồn jitter tích hợp | Hỗ trợ RJ, PJ, BUJ, SSC và các dạng jitter hỗn hợp |
| Khử nhấn mạnh (De-emphasis) | 5-tap hoặc 7-tap tùy cấu hình |
| Phân tích lỗi real-time | Hỗ trợ BER và SER cho NRZ và PAM4 |
| Chuẩn giao tiếp tương thích | Ethernet 400 GbE, OIF CEI-56G/112G, USB4, PCIe, SAS |
| Khung hệ thống | Dạng mô-đun AXIe với remote-head đầu ra gần DUT |
Hướng dẫn lựa chọn và sử dụng thiết bị đo BER Keysight M8040A hiệu quả
Khi lựa chọn máy đo BER Keysight M8040A, kỹ sư cần xác định chuẩn giao tiếp và loại tín hiệu cần kiểm thử như NRZ hoặc PAM4. Việc lựa chọn đúng tốc độ ký hiệu và chế độ hoạt động sẽ giúp đạt kết quả đo chính xác nhất.
Trong quá trình sử dụng, nên đặt remote-head gần thiết bị cần đo để hạn chế suy hao. Đồng thời, tận dụng các tính năng như chèn jitter, equalization hoặc de-emphasis. Để mô phỏng điều kiện truyền thực tế và đánh giá độ ổn định của hệ thống.
Kết luận – Máy đo BER Keysight M8040A là giải pháp kiểm thử tín hiệu tối ưu
Máy đo BER Keysight M8040A là thiết bị đo lỗi bit hiệu năng cao. Hỗ trợ tốc độ ký hiệu đến 64 GBaud với nhiều chế độ mã hóa tiên tiến. Thiết bị này mang lại độ chính xác vượt trội, khả năng phân tích lỗi real-time và hỗ trợ đa chuẩn truyền thông hiện đại.
Với thiết kế tối ưu, khả năng nâng cấp linh hoạt và độ tin cậy cao. Máy đo BER Keysight M8040A là lựa chọn hàng đầu cho các phòng R&D. Trung tâm dữ liệu và nhà sản xuất thiết bị viễn thông muốn đảm bảo hiệu suất hệ thống ở mức cao nhất.
