Máy phân tích Phổ Tektronix RSA5000 Series
MỤC LỤC BÀI VIẾT

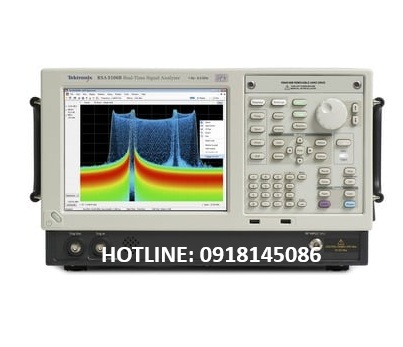

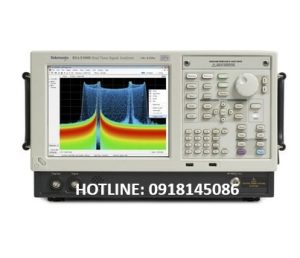

Máy phân tích Phổ Tektronix RSA5000 Series
Máy phân tích Phổ Tektronix RSA5000 Series trực quan hóa mô tả các thiết bị và linh kiện với độ chính xác cao.. Máy phân tích phổ tương tự này thực hiện các phép đo độ nhạy và hiệu suất cao cho tín hiệu nhanh hơn nhiều so với các máy phân tích phổ thông thường. Vì vậy bạn có thể tiến hành các phép đo và khắc phục sự cố nhanh chóng, chính xác và thành công.—- Datasheet —–
THAM KHẢO: Máy phân tích quang phổ Deviser E7000A
Các Model trong Series Máy phân tích phổ Tektronix RSA5000:
| Model | Dải tần số | Băng thông thời gian thực | Sự kiện thay đổi nhỏ nhất 100% POI | SFDR (typical) |
|---|---|---|---|---|
| RSA5126B: | 1 Hz – 26.5 GHz | 25 MHz, 40 MHz, 80 MHz, 125 MHz and 165 MHz. | 0.434 μs | -80 dBc |
| RSA5103B: | 1 Hz – 3 GHz | 25 MHz, 40 MHz, 80 MHz, 125 MHz and 165 MHz. | 0.434 μs | -80 dBc |
| RSA5106B: | 1 Hz – 6.2 GHz | 25 MHz, 40 MHz, 80 MHz, 125 MHz and 165 MHz. | 0.434 μs | -80 dBc |
| RSA5115B: | 1 Hz – 15 GHz | 25 MHz, 40 MHz, 80 MHz, 125 MHz and 165 MHz. | 0.434 μs | -80 dBc |
THÔNG SỐ CƠ BẢN CỦA MÁY PHÂN TÍCH PHỔ TEKTRONIX RSA5000 Series.
| Đặc điểm | Tektronix RSA5000B | |
|---|---|---|
| Dải tần số | 1 Hz to 3, 6,2, 15, 26.5 GHz | |
| Băng thông lớn nhất | 165 MHz | |
| SFDR at Maximum Capture BW | -80 dBc | |
| Nhiễu pha: 1 GHz CF, 10 KHz offset | -109 dBc/Hz | |
| Third-order Intercept at 2 GHz | +17 dBm | |
| Displayed Noise with Preamp, 2 GHz. | -164 dBm/Hz | |
| ACLR DyN/Amic Range (WCDMA). | -75 db | |
| Amplitude Accuracy @ 2 GHz. | ±0.3 dB | |
| RTSA: Min. Event Duration for 100% Probability of Intercept, full amplitude. | 0.434 µsec | |
| RTSA: max number of FFT/sec | 3,125,000 | |
| RTSA: Multiple Domain Displays | Yes | |
| RTSA: Multiple Domain Correlated Markers | Yes |
XEM THÊM>>>>>>> Các máy phân tích phổ thông dụng khác
Sản phẩm được chúng tôi phân phối chính hãng tại thị trường Việt Nam. Mọi thông tin về máy phân tích phổ Tektronix RSA5000, quý khách hàng vui lòng liên hệ với chúng tôi thông qua: HOTLINE: 0918.145.086 và Email: Sales@sti.com.vn
