Máy đo đồng bộ EXFO – Giải pháp kiểm tra Timing & Synchronization toàn diện cho mạng 4G/5G

Máy đo đồng bộ EXFO là công cụ đo kiểm thời gian chính xác hàng đầu, được thiết kế để xác nhận tính đồng bộ tần số và pha trong các mạng truyền dẫn 4G, 5G.
Thiết bị này cho phép kiểm tra giao thức 1588v2 PTP, SyncE, đo sai số thời gian (Time Error) và phân tích Wander, đảm bảo hệ thống mạng đạt chuẩn đồng bộ nghiêm ngặt của ITU-T G.8275.x.
Kết hợp với bộ GNSS tích hợp độ chính xác cao, máy đo đồng bộ EXFO giúp rút ngắn thời gian thiết lập đo từ 3 giờ xuống dưới 20 phút — nhanh nhất trong ngành hiện nay.

1. Tổng quan về máy đo đồng bộ EXFO – thiết bị Timing & Synchronization chuyên nghiệp

Trong thời đại 5G TDD, CoMP, Beamforming, việc đảm bảo đồng bộ pha và tần số trên toàn mạng là yêu cầu bắt buộc.
Máy đo đồng bộ EXFO được tích hợp trong nền tảng FTB 5GPro hoặc module FTBx-88260, mang đến khả năng đo và xác nhận toàn bộ giao thức IEEE 1588v2 Precision Time Protocol (PTP) và Synchronous Ethernet (SyncE).

Thiết bị này được thiết kế để phục vụ cho cả phòng lab và hiện trường, giúp kỹ sư dễ dàng kiểm tra, xác nhận và phân tích độ chính xác đồng hồ mạng theo tiêu chuẩn ITU G.8265.1, G.8275.1, G.8275.2.

2. Vai trò của máy đo đồng bộ EXFO trong mạng 5G hiện đại

2.1. Đồng bộ thời gian – yếu tố sống còn trong mạng 5G

Mạng 5G yêu cầu đồng bộ tần số, pha và thời gian để hỗ trợ:

• Time Division Duplexing (TDD)

• Coordinated Multipoint (CoMP)

• Carrier Aggregation (CA)

• Beamforming và Massive MIMO

Sai số vài nano-giây có thể ảnh hưởng đến hiệu suất mạng. Vì vậy, thiết bị kiểm tra đồng bộ EXFO là công cụ không thể thiếu để đảm bảo mạng hoạt động ổn định, giảm nhiễu giữa các cell và duy trì chất lượng dịch vụ.

2.2. Giải pháp hoàn chỉnh từ Lab đến hiện trường

EXFO cung cấp giải pháp Timing & Synchronization Test tích hợp sẵn trong dòng FTB 5GPro, bao gồm:

• FTBx-88260 Network Tester – module đo 1G-100G

• TA-SYNC / TA-SYNC Premium Module – mô-đun GNSS thời gian thực

• GP-3166 GNSS Antenna Kit – bộ anten thu tín hiệu GPS/Galileo/BeiDou

Giải pháp này đáp ứng đầy đủ nhu cầu đo kiểm tại lab, site triển khai, và bảo trì mạng.

3. Các chức năng đo chính của máy đo đồng bộ EXFO

3.1. Đo và xác nhận giao thức 1588v2 PTP

• Xác thực các PTP packets theo profile ITU-T G.8265.1, G.8275.1, G.8275.2

• Hỗ trợ client mode và Grand Master emulation ở các tốc độ 1G, 10G, 25G, 100G

• Đo packet delay variation (PDV), round-trip delay time (RTD)

• Đánh giá chất lượng đồng hồ (Clock Quality Level)

Ứng dụng PTP Analyzer giúp người dùng nhanh chóng xác định mức độ đồng bộ của từng nút mạng.

3.2. Đo giao thức Synchronous Ethernet (SyncE)

Máy test đồng bộ EXFO hỗ trợ kiểm tra Ethernet Synchronization Message Channel (ESMC), đảm bảo thông điệp đồng bộ được truyền đúng.
Tính năng này xác nhận tần số SyncE ổn định, giúp duy trì đồng bộ vật lý giữa các phần tử mạng.

3.3. Phân tích Time Error và Wander

EXFO cung cấp bộ công cụ đo TE/Wander để đánh giá chất lượng đồng bộ theo thời gian:

• Max |TE| (Maximum Absolute Time Error)

• Dynamic Time Error (dTE)

• Constant Time Error (cTE)

• Maximum Time Interval Error (MTIE)

• Time Deviation (TDEV)

Thiết bị tự động so sánh kết quả đo với mask tiêu chuẩn ITU G.8271.1, giúp kỹ sư xác định nhanh trạng thái đạt/chưa đạt (Pass/Fail).

4. Module đồng bộ TA-SYNC và TA-SYNC Premium – linh hồn của máy đo đồng bộ EXFO

Hai module này là thành phần trọng tâm trong hệ thống đo Timing & Synchronization của EXFO.

TA-SYNC Premium có độ chính xác cực cao, cho phép đo Time Error ngay cả khi mất tín hiệu GNSS, nhờ chế độ Holdover Mode.

5. Cấu hình máy đo đồng bộ EXFO trong hệ thống FTB 5GPro

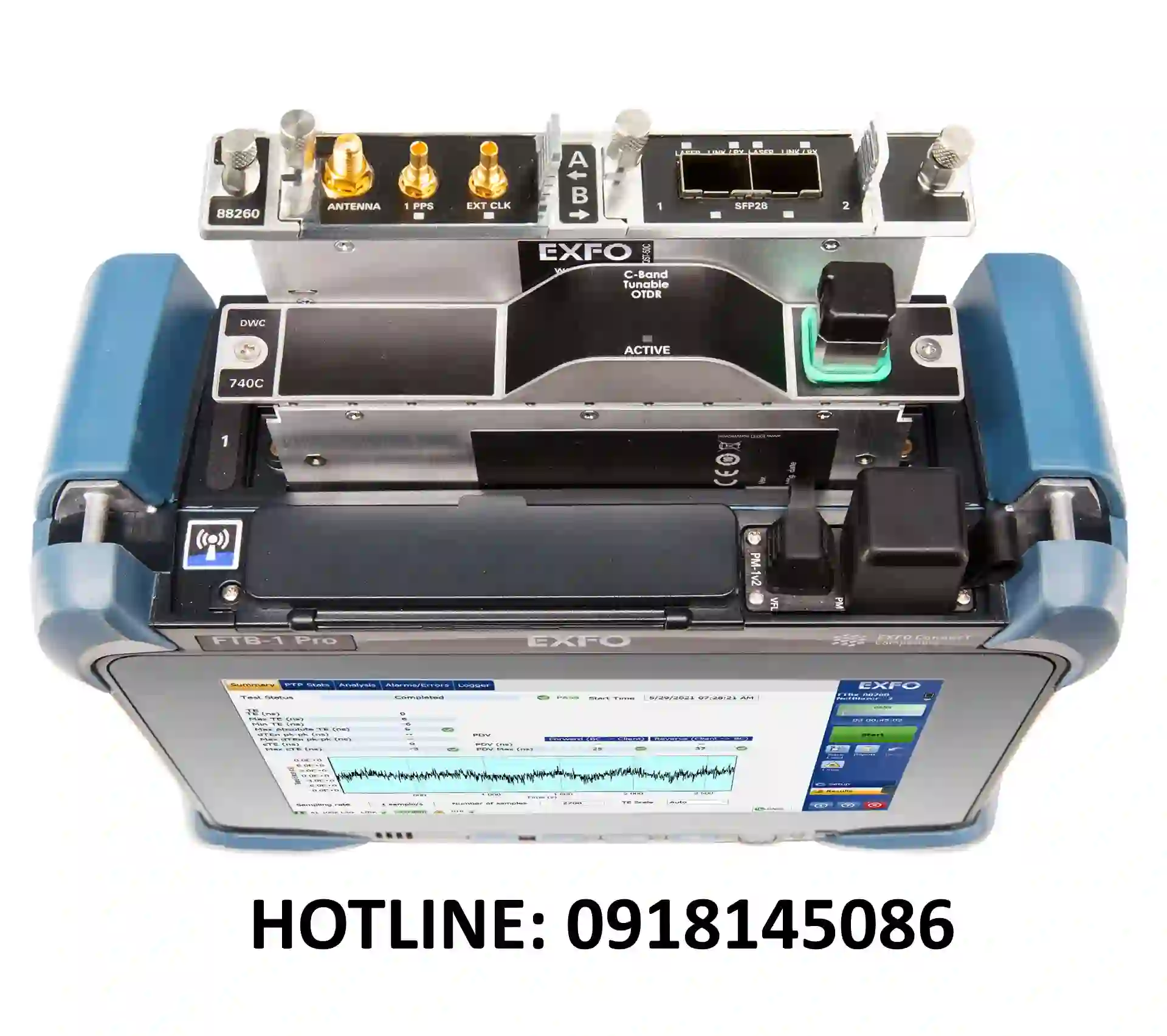

Khi tích hợp vào FTBx-88260 module, máy đo đồng bộ EXFO trở thành công cụ tất-cả-trong-một (All-in-One) cho kỹ sư mạng:

• Đo IL/ORL, PTP, SyncE, Wander

• Kết hợp với OTDR, OSA, hoặc Ethernet Analyzer trên cùng nền tảng

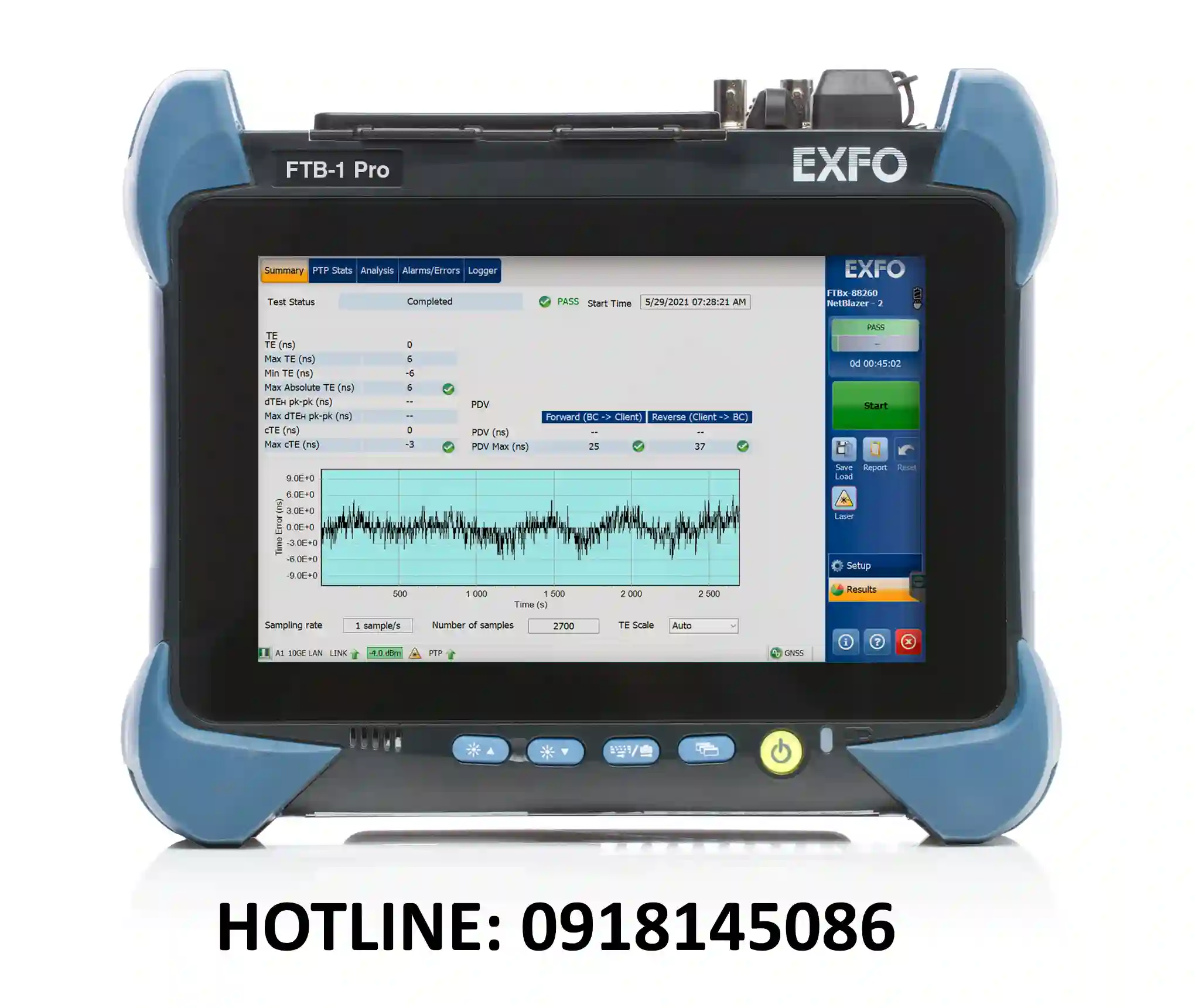

• Điều khiển qua FTB-1Pro hoặc FTB-4Pro (nền tảng phần cứng có màn hình cảm ứng)

• Tích hợp phần mềm SCPI / IVI / LabVIEW để tự động hóa trong lab hoặc dây chuyền sản xuất

6. Quy trình đo đồng bộ mạng 4G/5G bằng máy đo đồng bộ EXFO

Bước 1: Kết nối GNSS và xác định tham chiếu thời gian

Cắm anten GP-3166 vào cổng SMA của module TA-SYNC để nhận tín hiệu GPS/Galileo.

Bước 2: Thiết lập profile PTP/SyncE theo mạng cần đo

Chọn profile tương ứng (G.8265.1, G.8275.1 hoặc G.8275.2), nhập địa chỉ PTP Grand Master.

Bước 3: Đo và phân tích kết quả

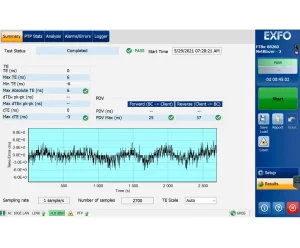

Thiết bị tự động hiển thị time error graph, wander trend, PDV histogram, và mask test (Pass/Fail) theo tiêu chuẩn ITU.

Bước 4: Xuất dữ liệu và lập báo cáo

Dữ liệu có thể xuất dạng CSV, PDF hoặc truyền qua Ethernet/USB cho hệ thống quản lý.

7. Các ứng dụng thực tế của máy đo đồng bộ EXFO

• Đo đồng bộ mạng 5G TDD: kiểm tra độ chính xác thời gian giữa các cell để tránh giao thoa uplink/downlink.

• Đánh giá thiết bị truyền dẫn (switch/router): đảm bảo thiết bị đáp ứng yêu cầu PTP & SyncE.

• Kiểm thử hệ thống RAN (gNodeB/eNodeB): xác định sai số pha giữa các trạm phát.

• Kiểm định trước khi nghiệm thu site mới: xác minh rằng đồng hồ mạng và PTP master hoạt động chính xác.

• Giám sát định kỳ: theo dõi drift, jitter, wander để phát hiện lỗi sớm trong hệ thống đồng hồ.

8. Ưu điểm vượt trội của máy đo đồng bộ EXFO

• Độ chính xác cao nhất ngành: sai số chỉ ±5 ns (với GNSS Premium).

• Thiết lập nhanh: chỉ cần 20 phút thay vì 3 giờ như thiết bị truyền thống.

• Hỗ trợ nhiều công nghệ: 1588 PTP, SyncE, Wander, 1 PPS, TE Analysis.

• Giao diện thân thiện: màn hình cảm ứng và biểu đồ phân tích trực quan.

• Đa nền tảng: hoạt động độc lập hoặc trong hệ thống FTB 5GPro.

• Tích hợp điều khiển tự động: SCPI, IVI driver, LabVIEW API.

9. Thông số kỹ thuật tổng hợp của máy đo đồng bộ EXFO

10. Kết luận – Máy đo đồng bộ EXFO: Giải pháp tối ưu cho đồng bộ mạng 4G/5G

Máy đo tổng hợp EXFO mang lại khả năng đo kiểm toàn diện cho các kỹ sư viễn thông trong kỷ nguyên 5G.
Với độ chính xác nanosecond, đo đa giao thức và khả năng tích hợp GNSS thông minh, đây là thiết bị lý tưởng cho mọi nhu cầu: từ kiểm thử PTP/SyncE, đo sai số thời gian, đến phân tích wander và latency.
Dù sử dụng trong phòng lab hay tại hiện trường, EXFO luôn đảm bảo “đồng bộ chuẩn – triển khai chuẩn – hiệu năng chuẩn” cho mọi hệ thống mạng thế hệ mới.
