Máy phân tích nhiễu pha FSPN – Giải pháp đo lường phase noise và kiểm thử VCO chính xác

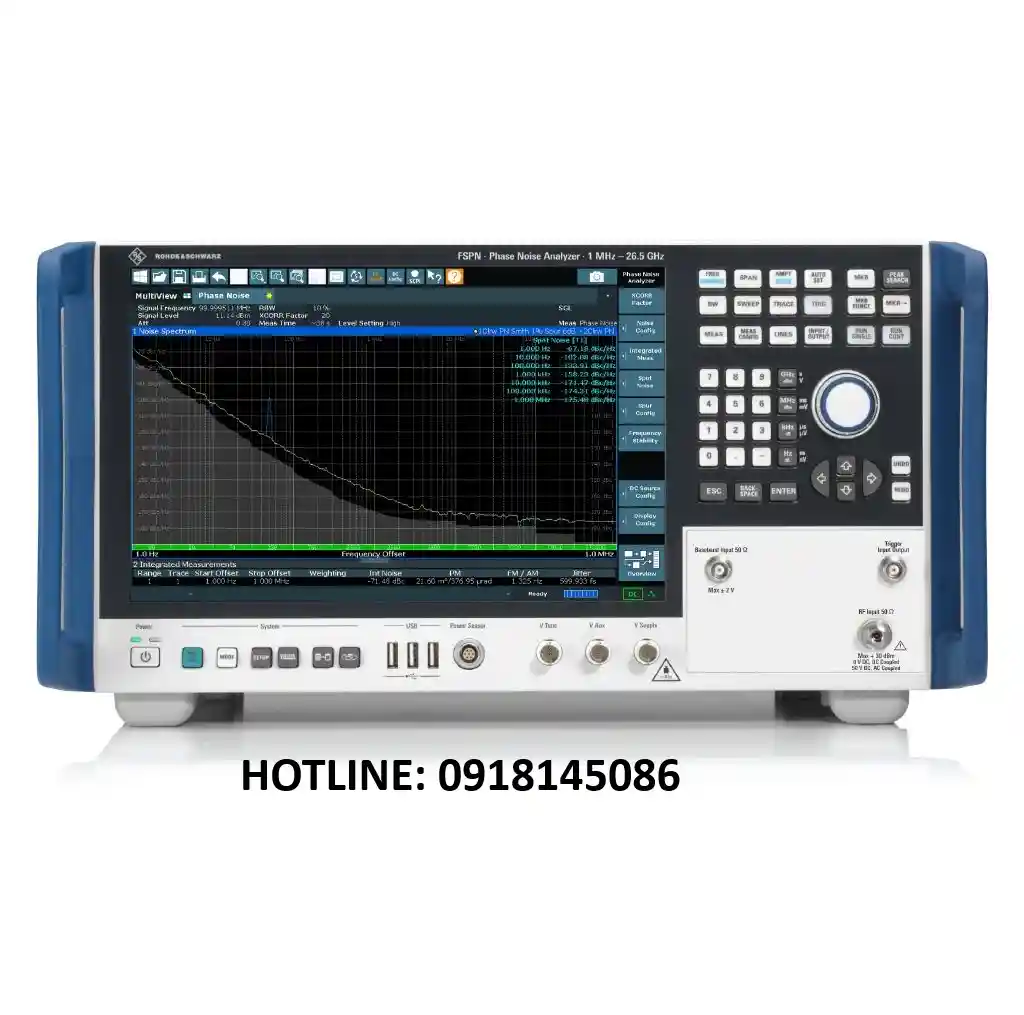

Tổng quan về Máy phân tích nhiễu pha FSPN

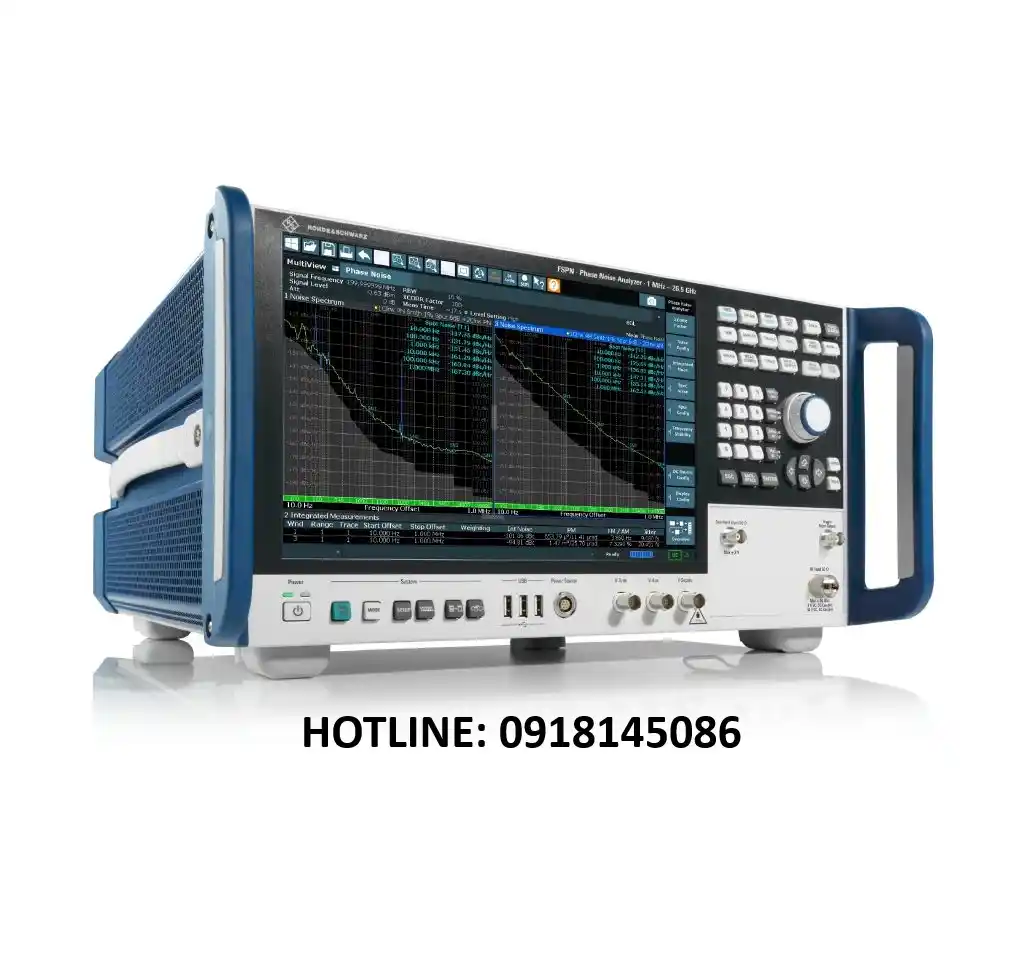

Máy phân tích nhiễu pha FSPN là thiết bị đo lường tiên tiến của Rohde & Schwarz, được thiết kế nhằm phân tích độ ổn định tín hiệu và nhiễu pha của các nguồn dao động tần số cao. Thiết bị còn được gọi là phase noise analyzer FSPN hay thiết bị phân tích nhiễu pha FSPN, phù hợp cho các ứng dụng từ nghiên cứu phát triển (R&D) cho đến kiểm tra sản xuất hàng loạt.

Nhiễu pha là yếu tố ảnh hưởng trực tiếp đến độ chính xác và chất lượng của các hệ thống radar, viễn thông, vệ tinh, và các bộ dao động VCO/OCXO. Máy phân tích nhiễu pha FSPN mang đến độ nhạy vượt trội, dải tần rộng và khả năng phân tích chuyển tiếp, giúp kỹ sư kiểm soát chất lượng tín hiệu một cách toàn diện.

Tính năng nổi bật của Máy phân tích nhiễu pha FSPN trong đo phase noise

Độ nhạy cao khi dùng Máy đo nhiễu pha FSPN với cross-correlation

Máy phân tích nhiễu pha FSPN sử dụng hai bộ tổng hợp tín hiệu nội và công nghệ cross-correlation thời gian thực để nâng cao độ nhạy đo. Nhờ đó, FSPN có thể phát hiện và đo chính xác các mức nhiễu pha cực thấp.

Cross-correlation cho phép giảm nhiễu nền bằng cách so sánh hai phép đo độc lập. Càng nhiều phép đo tương quan, độ nhạy càng tăng. Điều này giúp kỹ sư đạt được độ chính xác cao hơn mà vẫn tiết kiệm thời gian.

Dải tần rộng của thiết bị phân tích nhiễu pha FSPN

FSPN có nhiều model với dải tần khác nhau, bao gồm:

• FSPN8: 1 MHz – 8 GHz

• FSPN26: 1 MHz – 26,5 GHz

• FSPN50: 1 MHz – 50 GHz

Việc đa dạng hóa dải tần giúp người dùng chọn được model phù hợp với nhu cầu đo, từ nghiên cứu trong phòng lab cho đến kiểm tra các thiết bị cao tần trong sản xuất.

Khả năng đo đồng thời nhiễu pha và biên độ với FSPN phase noise analyzer

Không chỉ đo nhiễu pha, FSPN phase noise analyzer còn có khả năng đo nhiễu biên độ đồng thời. Điều này rất quan trọng trong các ứng dụng mà cả pha và biên độ đều ảnh hưởng đến chất lượng tín hiệu, ví dụ như trong thiết kế bộ khuếch đại, radar và truyền thông vệ tinh.

Kiểm thử VCO hiệu quả bằng Máy đo nhiễu pha FSPN

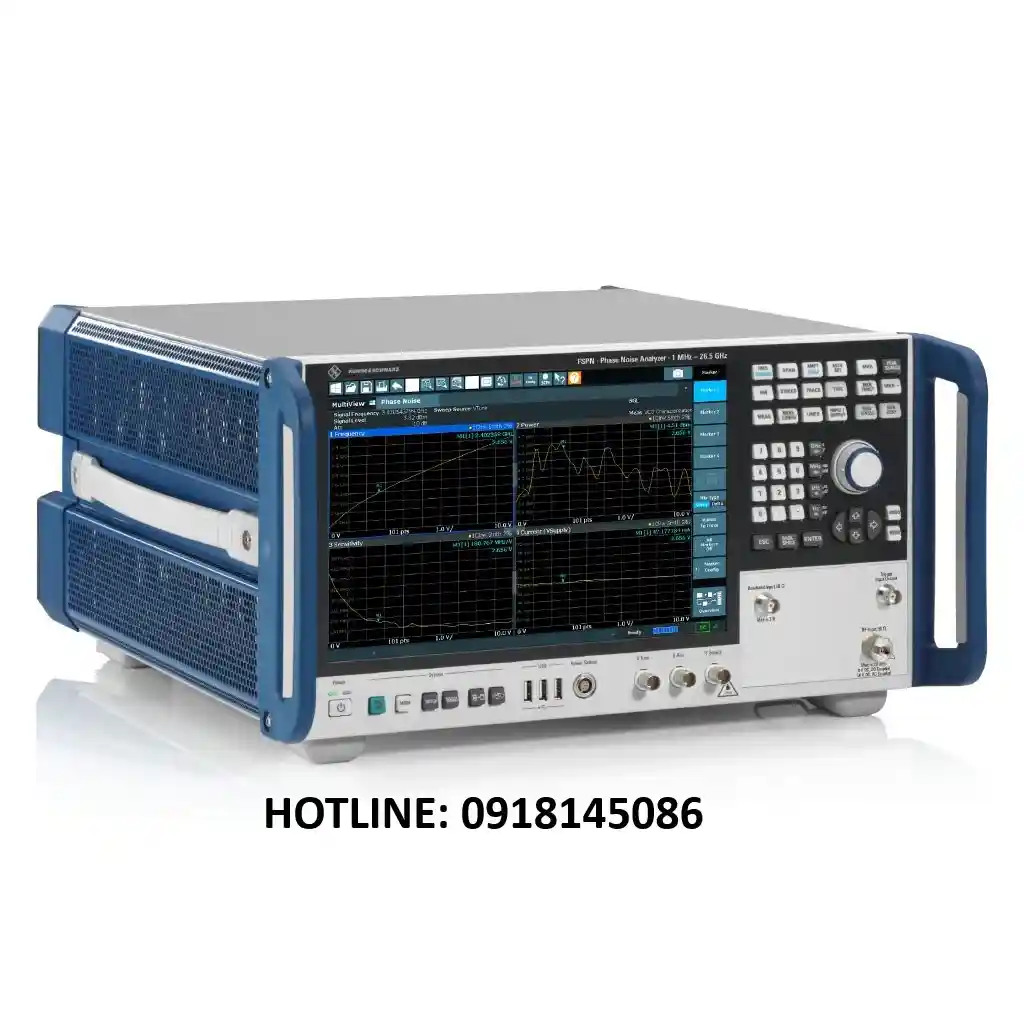

Một trong những ưu điểm vượt trội của máy phân tích nhiễu pha FSPN là khả năng kiểm thử VCO (Voltage Controlled Oscillator).

Thiết bị có sẵn nguồn DC cực sạch để cung cấp điện áp nuôi và điện áp điều chỉnh. Các phép đo VCO bao gồm:

• Tần số so với điện áp điều chỉnh

• Độ nhạy điều chỉnh (tuning sensitivity)

• Công suất đầu ra theo điện áp

• Dòng tiêu thụ

• Đo hài bậc cao để đánh giá độ méo

Nhờ khả năng này, FSPN trở thành công cụ không thể thiếu trong phát triển và sản xuất VCO.

Phân tích chuyển tiếp tín hiệu bằng thiết bị đo nhiễu pha R&S FSPN

Thiết bị đo nhiễu pha FSPN không chỉ đo trong miền tần số mà còn hỗ trợ phân tích chuyển tiếp trong miền thời gian. Điều này rất hữu ích khi đánh giá:

• Nhảy tần số (frequency hopping)

• Ramp tần số

• Thời gian ổn định sau khi chuyển đổi

• Ứng xử của PLL (Phase-Locked Loop)

Băng thông rộng và khả năng trigger thông minh giúp quan sát chính xác hành vi chuyển tiếp của tín hiệu.

Ưu điểm vượt trội của Máy đo nhiễu pha FSPN so với thiết bị đo phase noise khác

So với các thiết bị đo phase noise truyền thống, máy phân tích nhiễu pha FSPN mang lại nhiều ưu điểm:

• Độ nhạy cao nhờ cross-correlation thời gian thực

• Tốc độ đo nhanh, giảm thời gian test trong sản xuất

• Khả năng đo song song nhiễu pha và biên độ

• Đo VCO toàn diện với nguồn DC nội sạch

• Phân tích chuyển tiếp mạnh mẽ, quan sát được cả jitter và thời gian settling

• Giao diện cảm ứng trực quan, dễ vận hành

• Tích hợp SCPI recorder, hỗ trợ tự động hóa với Python, Matlab, LabVIEW

Những ưu điểm này giúp FSPN trở thành giải pháp hàng đầu cho cả R&D và sản xuất.

Ứng dụng của Máy phân tích nhiễu pha R&S FSPN trong R&D và sản xuất

Ứng dụng FSPN phase noise analyzer trong phát triển VCO/OCXO

FSPN phase noise analyzer giúp kỹ sư kiểm thử và tối ưu VCO, OCXO, DRO. Các thông số như độ ổn định tần số, nhiễu pha, độ nhạy điều chỉnh đều có thể đo chính xác.

Máy phân tích nhiễu pha FSPN trong viễn thông & thiết bị 5G/6G

Trong các hệ thống truyền thông không dây, đặc biệt là 5G/6G, nhiễu pha ảnh hưởng đến chất lượng tín hiệu OFDM. Máy phân tích nhiễu pha FSPN giúp đảm bảo tín hiệu đáp ứng tiêu chuẩn nghiêm ngặt.

Thiết bị đo phase noise FSPN cho radar & hệ thống vệ tinh

Radar và vệ tinh đòi hỏi tín hiệu cực kỳ ổn định. Thiết bị đo phase noise FSPN cung cấp độ nhạy cao, giúp phát hiện nhiễu nhỏ nhất, đảm bảo hiệu quả hoạt động của hệ thống.

Bảng thông số kỹ thuật chi tiết của Máy phân tích nhiễu pha R&S FSPN

Hướng dẫn sử dụng và tối ưu phép đo với Máy đo nhiễu pha R&S FSPN

1. Lựa chọn model phù hợp (8 GHz, 26,5 GHz hoặc 50 GHz).

2. Khởi động và để OCXO nội ổn định trước khi đo.

3. Sử dụng cross-correlation khi cần độ nhạy cao.

4. Kích hoạt trigger khi đo tín hiệu nhảy tần hoặc chuyển tiếp.

5. Dùng nguồn DC nội để đo VCO toàn diện.

6. Kết nối SCPI để tự động hóa các phép đo lặp lại.

FAQ – Giải đáp về Thiết bị phân tích nhiễu pha FSPN (Phase Noise Analyzer)

Q1: Máy đo nhiễu pha FSPN có đo offset rất thấp được không?
A1: Có, FSPN có thể đo offset từ 1 Hz so với tần số gốc.

Q2: Cross-correlation có bắt buộc không?
A2: Không, chỉ cần khi cần đo nguồn tín hiệu rất ổn định để tăng độ nhạy.

Q3: Máy đo nhiễu pha FSPN có đo được tín hiệu nhảy tần không?
A3: Có, FSPN hỗ trợ phân tích chuyển tiếp, đo nhảy tần số, ramp và settling time.

Q4: Có thể đo biên độ nhiễu cùng lúc không?
A4: Có, FSPN hỗ trợ đo cả pha và biên độ song song.

Q5: Máy có phù hợp sản xuất hàng loạt không?
A5: Có, với tốc độ đo nhanh, độ tin cậy cao, FSPN rất phù hợp cho dây chuyền sản xuất.
