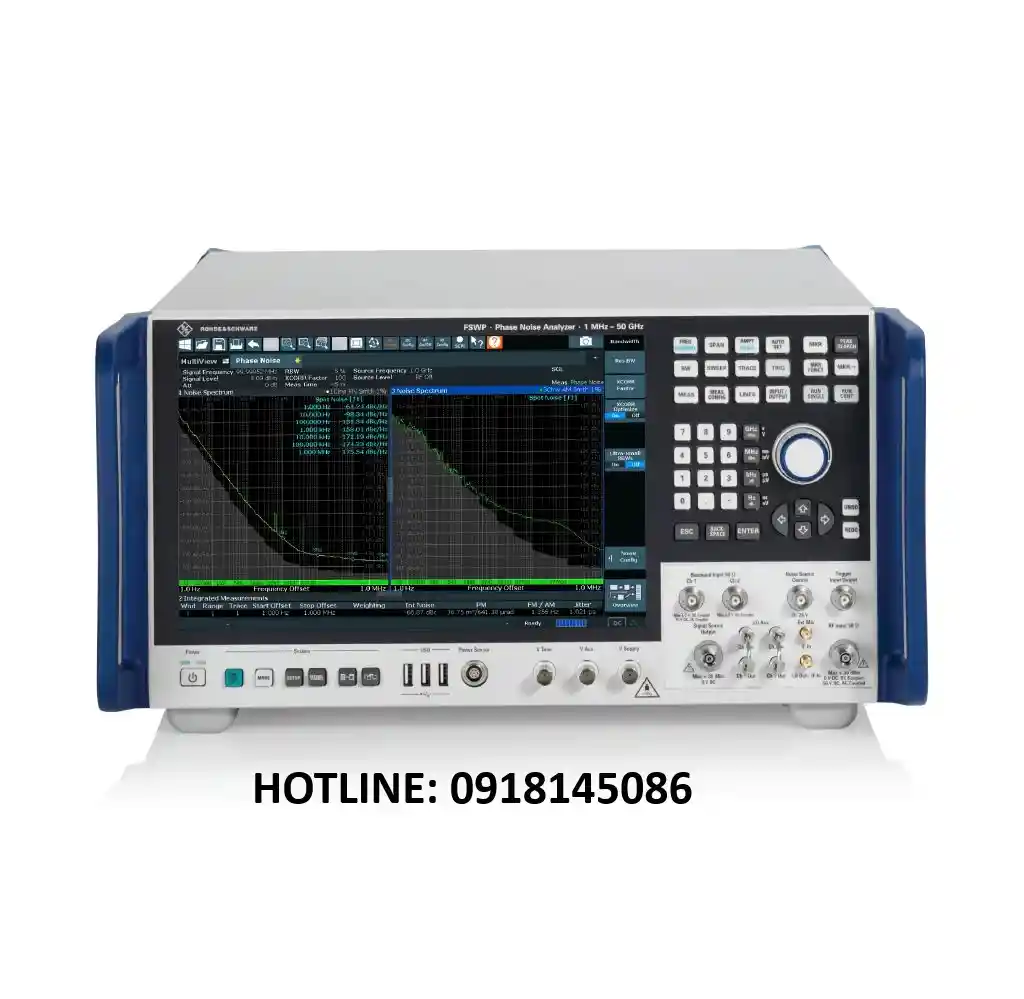

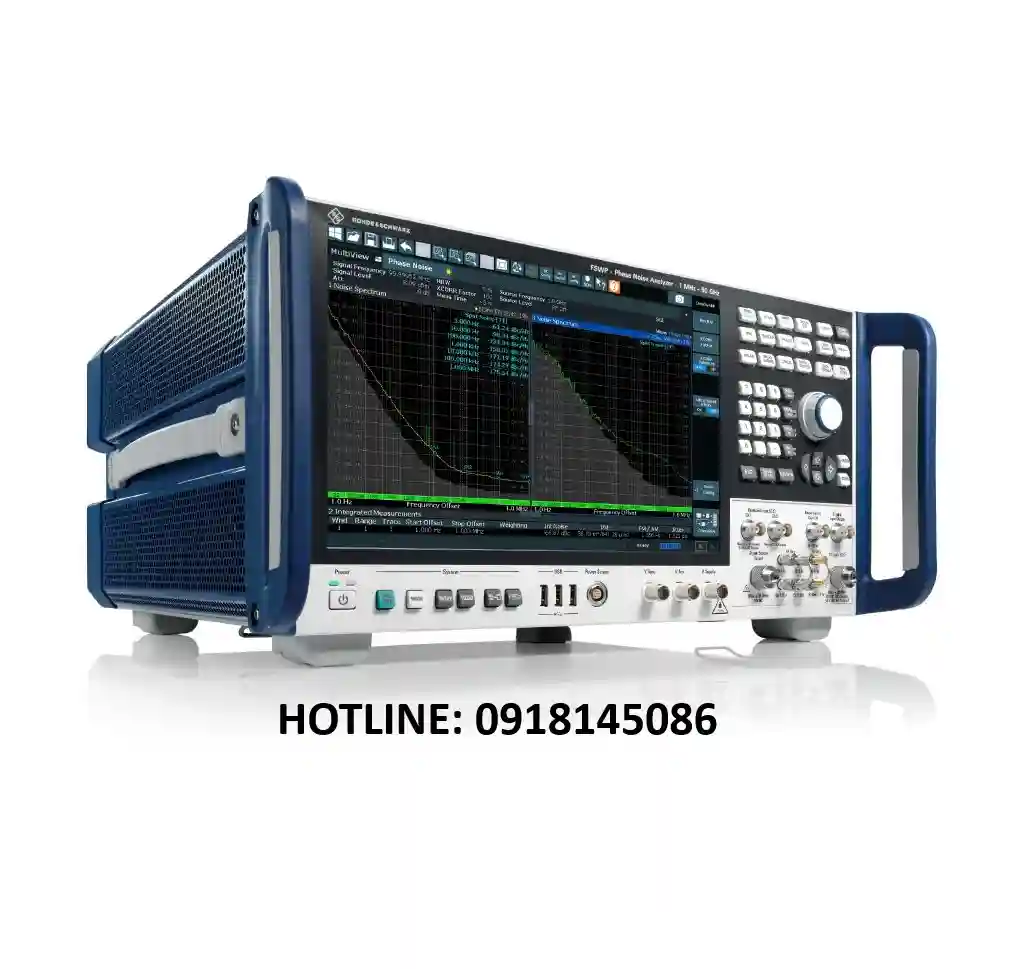

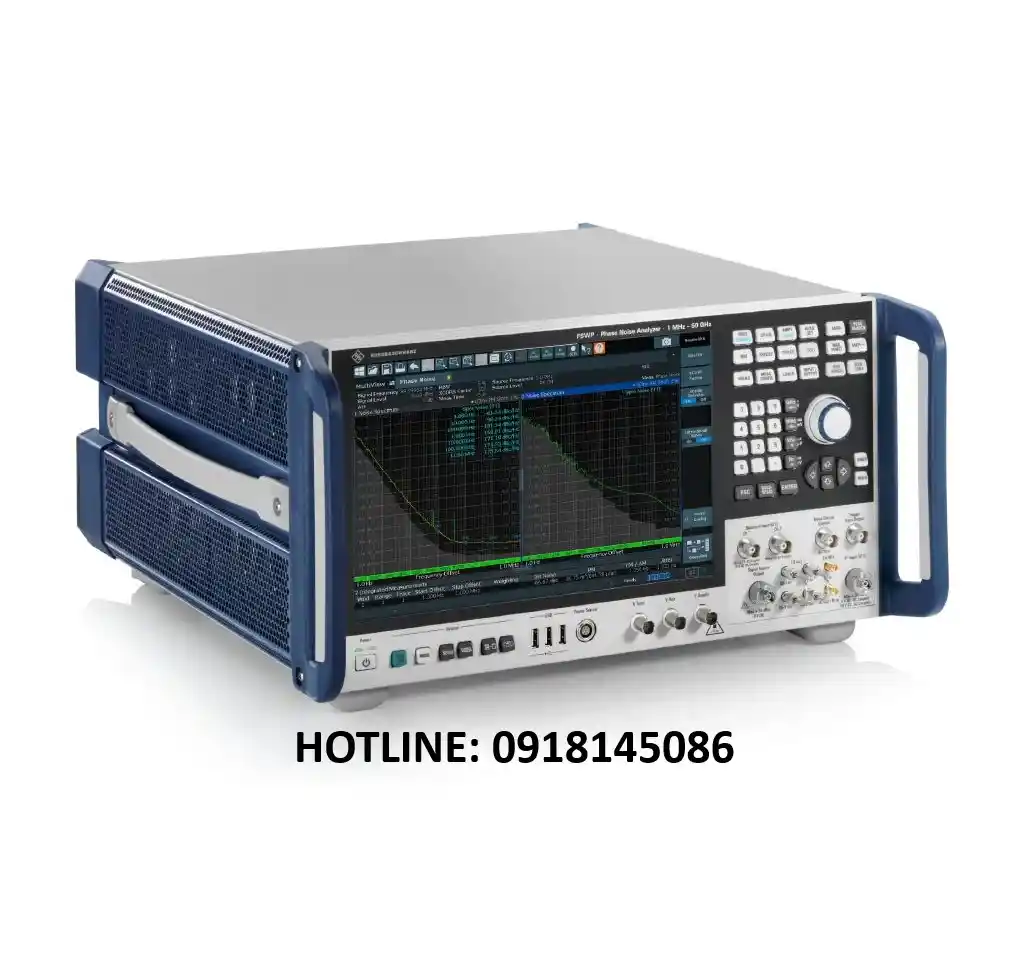

Máy phân tích nhiễu pha R&S FSWP
Model: FSWP
Hãng sản xuất: Rohde & Schwarz
Xuất xứ: Đức/Malaysia
MỤC LỤC BÀI VIẾT
Máy phân tích nhiễu pha FSWP – Giải pháp đo lường tín hiệu cao cấp cho VCO và hệ thống viễn thông hiện đại
Máy phân tích nhiễu pha FSWP
Trong lĩnh vực đo lường và kiểm thử điện tử, nhiễu pha (phase noise) là một trong những thông số quan trọng bậc nhất để đánh giá chất lượng của nguồn dao động, bộ tổng hợp tần số hay các hệ thống radar, viễn thông, truyền thông không dây. Một thiết bị đo lường chuyên dụng để phân tích nhiễu pha chính xác là công cụ không thể thiếu cho các kỹ sư R&D, phòng thí nghiệm, cũng như dây chuyền sản xuất.
Máy phân tích nhiễu pha FSWP của Rohde & Schwarz ra đời nhằm đáp ứng nhu cầu này. Thiết bị không chỉ cung cấp khả năng phân tích nhiễu pha với độ nhạy vượt trội, mà còn tích hợp nhiều tính năng tiên tiến như phân tích phổ, đo tín hiệu vector, phân tích tín hiệu xung và đánh giá dao động điều khiển điện áp (VCO). Nhờ sự kết hợp của nguồn nội thấp, kỹ thuật cross-correlation và kiến trúc xử lý số tiên tiến, FSWP đã trở thành lựa chọn hàng đầu cho các ứng dụng hiện đại.
Bài viết này sẽ giới thiệu chi tiết về Máy phân tích nhiễu pha FSWP, bao gồm tính năng nổi bật, ứng dụng, thông số kỹ thuật chi tiết, ưu điểm so với các thiết bị khác, cùng các câu hỏi thường gặp.
Tính năng nổi bật của Máy phân tích nhiễu pha R&S FSWP
1. Độ nhạy cao với nguồn nội thấp và cross-correlation
5. Đánh giá VCO toàn diện trong máy phân tích nhiễu pha R&S FSWP
Ứng dụng của Máy kiểm tra nhiễu pha R&S FSWP
-
Phát triển và kiểm thử VCO, OCXO, DRO
FSWP giúp đo tần số, độ dốc điều chỉnh, hài bậc cao, công suất và nhiễu pha, từ đó hỗ trợ phát triển dao động có chất lượng cao. -
Radar và tín hiệu xung
Trong radar, nhiễu pha ảnh hưởng trực tiếp đến khả năng phát hiện mục tiêu. FSWP cung cấp khả năng đo xung chính xác, đánh giá độ ổn định của pha và biên độ trong từng xung. -
Truyền thông và viễn thông
Trong các trạm gốc, hệ thống truyền dẫn vi ba, 5G, cần đảm bảo tín hiệu có nhiễu pha thấp để giảm méo tín hiệu và cải thiện chất lượng dịch vụ. FSWP là công cụ tối ưu cho kiểm thử và phát triển. -
Nghiên cứu và đào tạo
Các viện nghiên cứu, trường đại học có thể sử dụng FSWP để nghiên cứu nhiễu tín hiệu, kiểm chứng lý thuyết, giảng dạy và thực hành. -
Sản xuất và kiểm tra chất lượng
FSWP hỗ trợ tự động hóa, phù hợp cho dây chuyền sản xuất các thiết bị cao tần, đảm bảo sản phẩm đạt chuẩn trước khi xuất xưởng.
Ưu điểm nổi bật
-
Độ chính xác cao nhờ nguồn nội thấp và cross-correlation.
-
Tiết kiệm chi phí khi tích hợp nhiều chức năng trong một thiết bị.
-
Giao diện thân thiện, dễ sử dụng.
-
Khả năng tự động hóa, phù hợp cả R&D lẫn sản xuất.
-
Ứng dụng đa dạng từ radar, viễn thông, đến nghiên cứu khoa học.
Thông số kỹ thuật chi tiết của Máy phân tích nhiễu pha FSWP
| Thông số | Giá trị |
|---|---|
| Phạm vi tần số | 1 MHz – 8 GHz / 26,5 GHz / 50 GHz, mở rộng tới 325 GHz với mixer ngoài |
| Độ nhiễu pha điển hình | −174 dBc/Hz tại 1 GHz, offset 10 kHz; −158 dBc/Hz tại 10 GHz, offset 10 kHz |
| Băng phân tích | Tối đa 320 MHz |
| Độ nhạy phổ trung bình (DANL) | −156 dBm/Hz, TOI điển hình +25 dBm |
| Độ không chắc đo | < 0,3 dB đến 3,6 GHz; < 0,4 dB đến 8 GHz |
| Nguồn cấp VCO | 0 – 16 V, tối đa 2000 mA |
| Điện áp điều chỉnh VCO | −10 V đến +28 V, tối đa 20 mA |
| Cross-correlation gain | Tới 25 dB tùy số lần trung bình |
| Offset bắt đầu đo | Từ 1 Hz |
| Phân tích phổ & tín hiệu (tùy chọn) | 10 Hz tới tần số tối đa của model |
| Phân tích xung / chuyển tiếp | Băng thông tới 8 GHz, hỗ trợ chirp, hop, settling time |
Các mẫu và tùy chọn của Thiết bị phân tích nhiễu pha FSWP:
-
FSWP8: 1 MHz – 8 GHz
-
FSWP26: 1 MHz – 26,5 GHz
-
FSWP50: 1 MHz – 50 GHz
Các tùy chọn mở rộng:
-
Cross-correlation: tăng độ nhạy đo.
-
Spectrum analyzer: biến FSWP thành máy phân tích phổ.
-
Bandwidth mở rộng: băng phân tích tới 320 MHz.
-
Phân tích tín hiệu xung: hỗ trợ đo chirp, hop, thời gian ổn định.
-
Phân tích vector, đo AM/FM/PM, đo noise figure.
Nhược điểm và lưu ý
-
Chi phí đầu tư ban đầu cao.
-
Khi đo trên 50 GHz cần mixer ngoài, làm tăng độ phức tạp.
-
Đòi hỏi môi trường đo ổn định và kỹ năng sử dụng cao.
Cách sử dụng tối ưu Thiết bị phân tích nhiễu pha FSWP
-
Chọn model phù hợp với dải tần của dự án.
-
Kích hoạt cross-correlation khi đo nguồn nhiễu thấp.
-
Hiệu chuẩn định kỳ để duy trì độ chính xác.
-
Tận dụng các tùy chọn đo xung nếu làm việc với radar hoặc tín hiệu thay đổi nhanh.
-
Tích hợp vào hệ thống tự động hóa sản xuất để tiết kiệm thời gian.
Câu hỏi thường gặp (FAQ)
Máy phân tích nhiễu pha FSWP bắt đầu đo từ offset bao nhiêu?
Từ 1 Hz, thậm chí nhỏ hơn khi phân tích Allan variance.
Có cần dùng cross-correlation trong mọi phép đo không?
Không. Cross-correlation chỉ cần thiết khi đo nguồn có nhiễu rất thấp để tăng độ nhạy.
FSWP có đo tín hiệu xung được không?
Có, với các tùy chọn phân tích xung.
FSWP có thể thay thế máy phân tích phổ không?
Có, nếu bổ sung tùy chọn spectrum analyzer.
Máy có thể đo tới tần số nào?
Tối đa 50 GHz nội bộ, mở rộng 325 GHz với mixer ngoài.
Kết luận về máy phân tích nhiễu pha FSWP
Máy phân tích nhiễu pha FSWP là giải pháp đo lường toàn diện cho các kỹ sư và nhà sản xuất làm việc trong lĩnh vực radar, viễn thông, và phát triển VCO. Với độ nhạy vượt trội, khả năng phân tích đa dạng và tính linh hoạt cao, FSWP không chỉ giúp cải thiện chất lượng sản phẩm mà còn tối ưu thời gian phát triển và kiểm thử.
Đầu tư vào FSWP là lựa chọn chiến lược cho các tổ chức muốn nâng cao năng lực R&D, đảm bảo chất lượng sản phẩm và duy trì lợi thế cạnh tranh trong ngành công nghệ cao.
