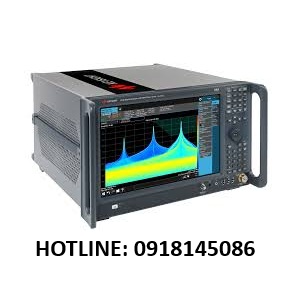

Máy phân tích tín hiệu N9040B – 41B UXA

Máy phân tích tín hiệu N9040B – giải pháp phân tích phổ mạnh mẽ cho hệ thống RF/siêu cao tần

Trong thời đại công nghệ không dây phát triển mạnh mẽ, việc kiểm tra, đo lường tín hiệu trở thành một phần thiết yếu trong thiết kế, kiểm định và tối ưu hóa thiết bị. Máy phân tích tín hiệu N9040B (Keysight UXA Signal Analyzer) là một công cụ cao cấp, đáp ứng đòi hỏi khắt khe về độ chính xác và hiệu suất trong các ứng dụng viễn thông, radar, đo lường RF, và nghiên cứu phát triển. Máy hội tụ nhiều tính năng ưu việt như dải tần rộng từ 2 Hz đến 50 GHz, phân tích phổ thời gian thực, và khả năng mở rộng linh hoạt theo yêu cầu.

Máy phân tích tín hiệu N9040B không đơn thuần là một thiết bị đo — nó là “mắt” giúp bạn nhìn rõ tín hiệu, phát hiện khiếm khuyết và đảm bảo sản phẩm của bạn vận hành trong vùng đáp ứng tiêu chuẩn. Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về ưu điểm, thông số kỹ thuật, ứng dụng thực tế và cách chọn cấu hình cho thiết bị N9040B.

Những điểm nổi bật của Máy phân tích tín hiệu N9040B

1. Dải tần rộng, bao phủ cả phổ RF và siêu cao tần

Máy N9040B có khả năng vận hành từ 2 Hz đến 50 GHz, hỗ trợ đa lựa chọn cấu hình tần số như 8.4 GHz, 13.6 GHz, 26.5 GHz, 44 GHz hoặc bản cao nhất 50 GHz. Khả năng mở rộng tần số thông qua mixer bên ngoài cũng giúp thiết bị có thể đo vượt lên cao hơn nếu cần trong tương lai.

2. Băng thông phân tích lên đến 1 GHz

Một trong những ưu điểm nổi bật là băng thông phân tích nội bộ (internal analysis bandwidth) có thể đạt đến 1 GHz, cho phép bạn bắt các tín hiệu rộng, các thành phần phụ tần (sideband), phân tích sự biến thiên nhanh trong miền thời gian – tính năng rất quan trọng cho các ứng dụng 5G, radar hiện đại.

3. Phân tích phổ thời gian thực (Real-Time Spectrum Analysis)

N9040B hỗ trợ RTSA (Real-Time Spectrum Analysis), tức có khả năng bắt tín hiệu ngắt quãng, tín hiệu ngắn (short bursts) với xác suất bắt 100%, trong các khoảng thời gian cực ngắn (vài micro-giây). Điều này giúp phát hiện các tín hiệu lạ, tín hiệu nhiễu, xung bất thường mà phổ truyền thống khó bắt kịp.

4. Hiệu năng nhiễu thấp và độ nhiễu nền tốt

Thiết bị được thiết kế với độ nhiễu nền rất thấp (DANL được tối ưu), giúp phân biệt tín hiệu rất yếu trong môi trường nền ồn cao. Cùng với việc hỗ trợ preamplifier hay chế độ mở rộng nhiễu (Noise Floor Extension), bạn có thể quan sát các tín hiệu nằm rất sâu dưới nền ồn.

5. Giao diện người dùng hiện đại, dễ sử dụng

Máy có màn hình lớn, cảm ứng đa điểm, cùng giao diện X-Series quen thuộc, giúp thao tác, điều chỉnh nhanh, dễ tiếp cận cho người mới và tối ưu cho kỹ sư đo lường chuyên nghiệp.

6. Tính mở rộng và nâng cấp linh hoạt

Máy được thiết kế để có thể nâng cấp modular: bạn có thể thêm license phân tích modulation, mở rộng băng thông, nâng cấp hệ thống phần mềm đo lường — giúp bạn đầu tư dài hạn mà không phải đổi toàn bộ thiết bị.

7. Tích hợp phần mềm đo lường và ứng dụng hỗ trợ

N9040B hỗ trợ các phần mềm như 89600 VSA, các module đo lường chuẩn cho 5G, đo pha, đo nhiễu, đo vector modulation, điều chế… giúp bạn nhanh chóng triển khai các bài đo theo tiêu chuẩn.

Bảng thông số kỹ thuật nổi bật của Máy phân tích tín hiệu N9040B

Dưới đây là bảng thông số kỹ thuật chính được tổng hợp từ tài liệu sản phẩm:

Lưu ý: Các thông số có thể thay đổi theo cấu hình cụ thể, tùy chọn phần cứng, license bổ sung hoặc điều kiện đo lường.

Ứng dụng thực tế của Máy phân tích tín hiệu N9040B

1. Kiểm tra tín hiệu 5G, Wi-Fi thế hệ mới

Với băng thông nội bộ lên đến 1 GHz, N9040B cho phép bạn đo các tín hiệu 5G NR, xác định EVM, ACLR, distortion, nhiễu dư, kiểm tra các luồng carrier aggregation, và tối ưu hóa hiệu suất thiết bị.

2. Phân tích radar / đo sóng mmWave

Trong ứng dụng radar hoặc thiết bị vi sóng cao tần, máy có thể bắt tín hiệu pulsed, phân tích phổ theo thời gian, kiểm tra pha / biên độ theo thời gian — điều mà phổ truyền thống không dễ thực hiện.

3. Phòng thí nghiệm R&D & đo lường tổng hợp

Máy dùng trong nghiên cứu thiết bị RF, module, anten, mixer, amplifier — để xác định đặc tính tần số, nhiễu, tính tuyến tính, độ ổn định theo thời gian.

4. Giám sát phổ và phát hiện nhiễu

Trong các hệ thống truyền thông hoặc mạng không dây, việc giám sát phổ để phát hiện nhiễu, tín hiệu bất thường là rất quan trọng. N9040B với khả năng bắt tín hiệu bất thường và khả năng phân tích thời gian thực giúp nhiệm vụ này dễ dàng hơn.

5. Kiểm thử quân sự, quốc phòng, điện tử chiến

Trong môi trường yêu cầu cao, thiết bị phải chịu nhiễu, cần phát hiện tín hiệu yếu giữa nền nhiễu mạnh. Với tính năng real-time và độ nhạy cao, N9040B thích hợp cho các ứng dụng giám sát điện từ, dò tìm tín hiệu lạ, đo xung.

Hướng dẫn chọn cấu hình Máy phân tích tín hiệu N9040B phù hợp với nhu cầu

Khi bạn muốn mua Máy phân tích tín hiệu N9040B, hãy cân nhắc các yếu tố sau:

1. Dải tần cần sử dụng
   Nếu bạn chỉ cần làm việc đến dưới 26.5 GHz, có thể chọn bản 26.5 GHz. Nếu có nhu cầu cao hơn (44 GHz, 50 GHz), chọn bản cao hơn ngay từ đầu để tránh nâng cấp sau tốn kém.

2. Băng thông phân tích cần thiết
   Nếu ứng dụng đo tốc độ cao, tín hiệu rộng băng (ví dụ 5G mmWave), nên chọn bản hỗ trợ băng thông 1 GHz. Nếu nhu cầu đơn giản, băng thông thấp hơn có thể tiết kiệm chi phí.

3. License đo lường bổ sung
   Xem xét các module như đo vector modulation, đo pha, đo nhiễu, đo real-time, đo xung. Mua ngay hoặc mở sau tùy theo ngân sách và nhu cầu.

4. Phụ kiện và tiền khuếch đại (Preamplifier, Mixer ngoài)
   Nếu bạn muốn phát hiện tín hiệu cực yếu, preamp rất cần thiết. Nhưng khi đo tín hiệu mạnh, cần cân nhắc mức nhiễu và khả năng quá tải.

5. Hiệu chuẩn và bảo trì
   Lựa chọn gói hiệu chuẩn định kỳ, hỗ trợ kỹ thuật và linh kiện thay thế để sử dụng lâu dài.

6. Kế hoạch mở rộng trong tương lai
   Chọn cấu hình linh hoạt, dễ nâng cấp để khi công nghệ mới ra, bạn chỉ cần mở rộng module hơn là phải thay máy mới.

THAM KHẢO: CẤU HÌNH MÁY PHÂN TÍCH TÍN HIỆU N9030B – PXA

So sánh Thiết bị phân tích tín hiệu Keysight N9040B với dòng phân tích tín hiệu khác

Qua bảng so sánh, bạn có thể thấy N9040B nổi bật về hiệu năng, tính linh hoạt và đa dụng so với thiết bị phổ thông.

Mẹo khi vận hành và bảo dưỡng Máy đo tín hiệu Keysight N9040B

• Luôn hiệu chuẩn định kỳ để đảm bảo độ chính xác.

• Vệ sinh đầu nối, kiểm tra cáp thường xuyên để tránh suy hao và sai số.

• Tránh đưa tín hiệu quá mạnh vào máy – sử dụng attenuator/bộ đệm (pad) khi cần.

• Đảm bảo môi trường ổn định về nhiệt độ, độ ẩm, tránh rung lắc.

• Cập nhật firmware, phần mềm đo lường khi có bản mới để khắc phục lỗi và nâng cao hiệu năng.

• Tắt máy đúng quy trình: dừng đo, đóng phần mềm, rồi mới tắt nguồn.

Kết luận

Máy phân tích tín hiệu N9040B là một công cụ mạnh mẽ cho các ứng dụng đo lường rắc rối và đòi hỏi cao. Với dải tần rộng, băng thông nội bộ đến 1 GHz, khả năng phân tích phổ thời gian thực và thiết kế linh hoạt, N9040B là lựa chọn hàng đầu cho kỹ sư, phòng thí nghiệm và doanh nghiệp muốn nâng cao chất lượng và độ tin cậy của sản phẩm.

THAM KHẢO: THÔNG SỐ TRÊN WEBSITE CHÍNH HÃNG CỦA N9040B – 41B UXA
