Máy phát tín hiệu tương tự MXG N5185A KEYSIGHT
Hãng sản xuất: Keysight
Model: N5185A – MXG Analog
Xuất xứ: Mỹ
Bảo hành: 12 Tháng
MỤC LỤC BÀI VIẾT

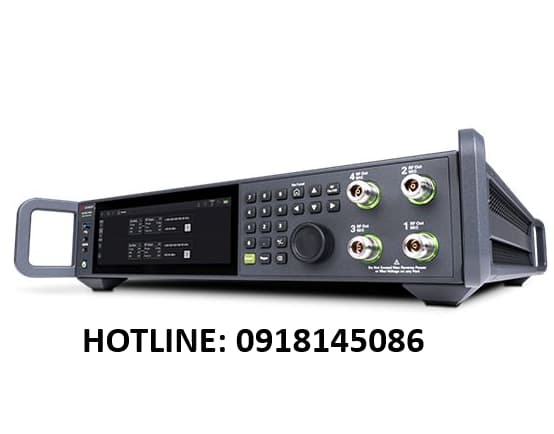

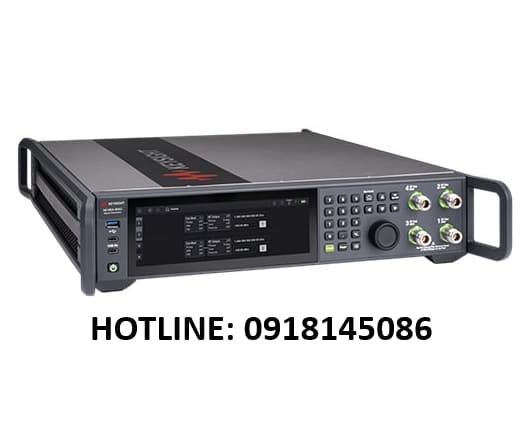

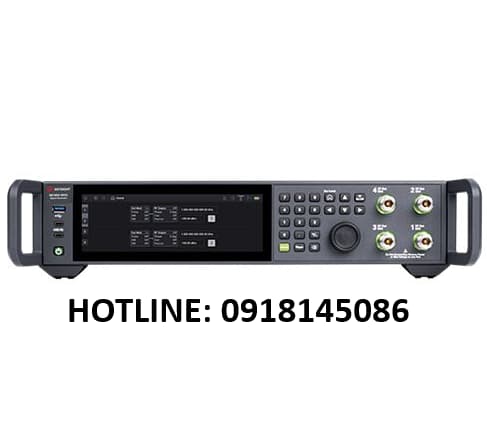

Máy phát tín hiệu tương tự N5185A
Giới thiệu chung về máy phát tín hiệu tương tự N5185A
Máy phát tín hiệu tương tự N5185A thuộc dòng MXG của Keysight, là nguồn tín hiệu analog mạnh mẽ được thiết kế cho các ứng dụng đo kiểm RF và vi sóng. Thiết bị cung cấp tín hiệu analog thuần, nhiễu thấp và độ ổn định cao, phù hợp với nhu cầu phát triển, thử nghiệm và sản xuất các linh kiện RF.
N5185A đặc biệt hữu ích trong việc tạo tín hiệu CW, AM, FM và PM với độ chính xác cao. Giúp kỹ sư kiểm tra hiệu suất linh kiện RF một cách đáng tin cậy. Nhờ tốc độ chuyển đổi tần số nhanh và khả năng duy trì tín hiệu sạch. Thiết bị này đã trở thành công cụ quan trọng trong các phòng thí nghiệm và dây chuyền sản xuất.
Thông số kỹ thuật chính của máy phát tín hiệu tương tự N5185A
Dưới đây là bảng thông số kỹ thuật tham khảo từ dòng MXG Analog Signal Generator của Keysight, đại diện cho N5185A.
| Thông số | Giá trị / Mô tả |
|---|---|
| Dải tần hoạt động | 9 kHz to 8.5 GHz (tùy phiên bản) |
| Công suất đầu ra tối đa | +18 dBm (~20 GHz), +12 dBm (40 GHz) |
| Nhiễu pha | –113 dBc/Hz tại 1 GHz |
| Tốc độ chuyển đổi tần số | ≤ 900 µs |
| Điều chế hỗ trợ | CW, AM, FM, PM |
| Độ chính xác công suất | Cao, được hiệu chuẩn nội bộ |
| Giao diện điều khiển | LAN, USB, SCPI |
| Thiết kế | Benchtop gọn gàng, dễ sử dụng |
| Khả năng mở rộng | Hỗ trợ nhiều dải tần tùy chọn |
Bảng thông số này giúp người dùng có cái nhìn tổng quan về khả năng và hiệu suất của máy phát tín hiệu tương tự N5185A trong thực tế.
Khả năng phát tín hiệu analog ổn định
Ngoài ra, tín hiệu CW, AM, FM và PM đều được tái tạo một cách chính xác, với khả năng kiểm soát biên độ và pha tinh vi. Điều này mang đến sự linh hoạt trong quá trình mô phỏng và kiểm tra tín hiệu analog phức tạp.
Chuyển đổi tần số nhanh và hiệu quả máy phát tín hiệu MXG Keysight N5185A
Máy phát tín hiệu tương tự N5185A có khả năng chuyển đổi tần số rất nhanh. Với thời gian bước quét ≤ 900 µs. Tính năng này hỗ trợ hiệu quả trong các ứng dụng cần quét dải tần rộng hoặc thử nghiệm nhiều điểm tần số liên tục.
Trong các dây chuyền sản xuất hoặc hệ thống đo kiểm tự động. Tốc độ chuyển đổi tần số nhanh giúp giảm đáng kể thời gian kiểm tra. Nhờ đó, máy phát tín hiệu RF analog giúp tối ưu hóa hiệu quả vận hành. Giảm chi phí đo kiểm và tăng năng suất cho doanh nghiệp.
Nhiễu pha thấp và độ chính xác công suất cao
Một ưu điểm then chốt của thiết bị phát tín hiệu Keysight N5185A là khả năng duy trì mức nhiễu pha cực thấp, ví dụ –113 dBc/Hz tại 1 GHz. Nhiễu pha thấp rất quan trọng trong các phép đo nhạy cảm. Chẳng hạn khi đánh giá hệ thống thông tin vô tuyến hoặc thiết bị radar.
Ngoài ra, công suất đầu ra của thiết bị cũng được hiệu chỉnh với độ chính xác cao. Điều này giúp đảm bảo các thiết bị cần kiểm tra nhận được mức tín hiệu chính xác. Tránh gây sai số trong phép đo hoặc ảnh hưởng đến độ tin cậy kết quả.
Hỗ trợ điều chế tín hiệu đa dạng
Máy phát tín hiệu tương tự N5185A hỗ trợ nhiều chế độ điều chế tín hiệu cơ bản, bao gồm AM, FM và PM. Các chế độ điều chế này được thiết kế với độ méo thấp. Đáp ứng nhu cầu mô phỏng tín hiệu truyền dẫn thực tế.
Khả năng phát tín hiệu điều chế giúp thiết bị trở thành công cụ quan trọng trong việc nghiên cứu. Kiểm tra khả năng xử lý tín hiệu của DUT (Device Under Test). Đặc biệt, đối với các phép đo yêu cầu tín hiệu chuẩn. N5185A mang lại sự tin cậy nhờ tín hiệu sạch và ổn định.
Ứng dụng trong kiểm tra linh kiện RF của máy phát tín hiệu công suất cao N5185A
Trong phòng thí nghiệm viễn thông, máy phát tín hiệu CW analog N5185A được sử dụng để kiểm tra bộ lọc, mixer, bộ khuếch đại và các mạch RF. Với tín hiệu analog chuẩn xác, thiết bị giúp kỹ sư dễ dàng đánh giá hiệu suất của linh kiện. Từ độ tuyến tính, độ méo, đến đáp ứng tần số.
Ngoài ra, N5185A còn hỗ trợ thử nghiệm phản hồi tín hiệu và mô phỏng các tình huống thực tế. Đảm bảo linh kiện hoạt động ổn định trước khi tích hợp vào hệ thống lớn hơn.
Tích hợp trong dây chuyền sản xuất và hệ thống đo kiểm
Nhờ hỗ trợ giao diện điều khiển từ xa qua LAN, USB và SCPI. N5185A có thể tích hợp dễ dàng vào hệ thống đo kiểm tự động. Điều này đặc biệt hữu ích trong dây chuyền sản xuất hàng loạt thiết bị RF.
Khả năng chuyển đổi nhanh, độ ổn định công suất và độ tin cậy cao. Giúp thiết bị vận hành liên tục mà vẫn duy trì chất lượng tín hiệu. Do đó, N5185A là lựa chọn lý tưởng cho các doanh nghiệp sản xuất thiết bị viễn thông và công nghệ không dây.
Ứng dụng nghiên cứu và phát triển công nghệ không dây
Trong các dự án nghiên cứu và phát triển công nghệ vô tuyến. Máy phát tín hiệu tương tự N5185A đóng vai trò quan trọng khi cung cấp tín hiệu mẫu chính xác. Thiết bị giúp thử nghiệm các thuật toán xử lý tín hiệu. Tối ưu hóa mạch và kiểm tra tính tương thích của hệ thống.
Nhờ tín hiệu analog thuần, N5185A đặc biệt hữu ích trong giai đoạn tiền phát triển. Khi hệ thống cần được đánh giá trên cơ sở tín hiệu analog trước khi triển khai xử lý số.
Ưu điểm nổi bật của máy phát tín hiệu RF N5185A
-
Tín hiệu analog thuần, độ ổn định cao.
-
Nhiễu pha thấp, công suất đầu ra chính xác.
-
Hỗ trợ điều chế AM, FM, PM đa dạng.
-
Chuyển đổi tần số nhanh, giảm thời gian đo kiểm.
-
Dễ dàng tích hợp vào hệ thống đo kiểm tự động.
-
Phù hợp cả trong phòng lab và dây chuyền sản xuất.
-
Độ tin cậy cao, phù hợp thử nghiệm dài hạn.
Hạn chế của máy phát tín hiệu tương tự Keysight N5185A
Để duy trì độ chính xác cao, thiết bị cần được hiệu chuẩn định kỳ tại các trung tâm uy tín. Việc bảo trì thường xuyên cũng giúp kéo dài tuổi thọ thiết bị, đảm bảo hoạt động ổn định trong các thử nghiệm quan trọng.
Kết luận
Máy phát tín hiệu tương tự N5185A là nguồn tín hiệu analog cao cấp. Lý tưởng cho các ứng dụng kiểm tra, phát triển và sản xuất thiết bị RF. Với khả năng phát tín hiệu analog thuần, nhiễu pha thấp, chuyển đổi nhanh. Và công suất chính xác, thiết bị mang lại sự tin cậy cao cho mọi phép đo. Dù có chi phí đầu tư lớn và hạn chế trong xử lý tín hiệu số. N5185A vẫn là lựa chọn hàng đầu cho các phòng lab, dây chuyền sản xuất và dự án nghiên cứu công nghệ không dây.
