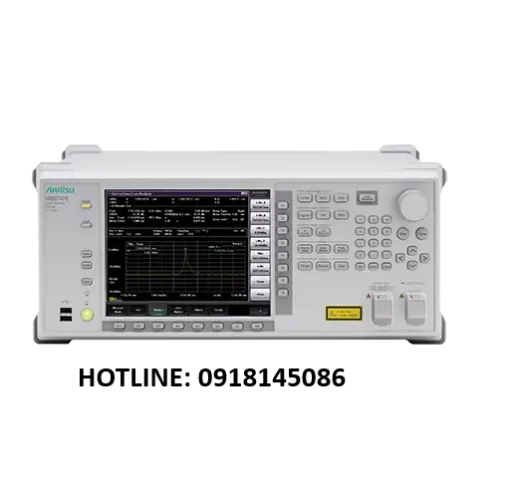

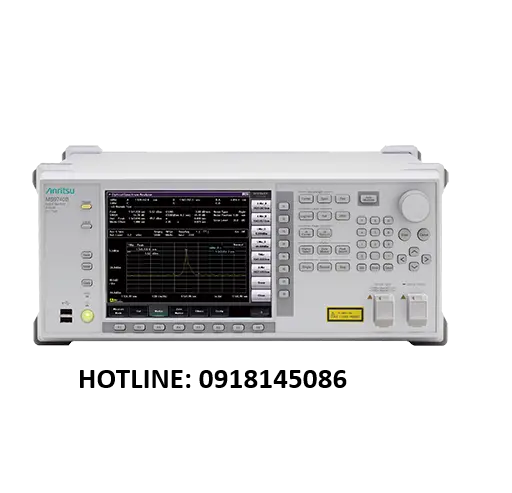

Máy phân tích phổ quang MS9740B – Thiết bị đo quang chính xác của Anritsu

Máy phân tích phổ quang MS9740B – Sản phẩm chất lượng cao

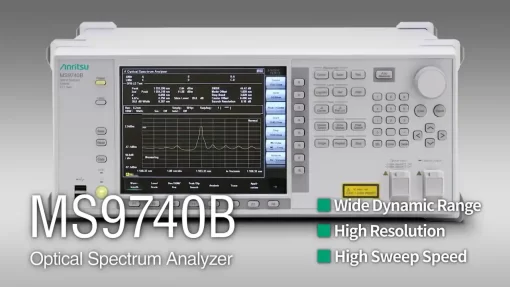

1. Giới thiệu về máy phân tích phổ quang MS9740B

2. Tính năng nổi bật của máy phân tích tín hiệu quang MS9740B

2.1 Dải bước sóng và độ phân giải vượt trội

Optical Spectrum Analyzer MS9740B đo trong dải từ 600 đến 1750 nm, phù hợp nhiều ứng dụng. Độ phân giải đạt 30 pm (0,03 nm), giúp phân tích phổ chính xác. Dải động cao, lên tới 70 dB tại ±1 nm, cho phép phát hiện tín hiệu yếu hoặc nhiễu kênh liền kề.

2.2 Tốc độ quét nhanh và hiệu quả cao

Máy đo phổ quang MS9740B rút ngắn thời gian quét xuống dưới 0,35 giây với span 30 nm. So với phiên bản cũ, tốc độ cải thiện hơn 50%, nâng cao hiệu quả kiểm tra hàng loạt trong sản xuất và nghiên cứu.

2.3 Hỗ trợ đo đa chế độ và sợi quang khác nhau

Máy phân tích quang Anritsu MS9740B hỗ trợ cả sợi đơn mode và đa mode (tùy chọn). Nhiều chế độ đo như DFB-LD, FP-LD, LED, DWDM, bộ lọc quang, PMD, và cả chế độ đo xung quang giúp mở rộng ứng dụng thực tế.

2.4 Hiệu chỉnh, lưu trữ và điều khiển dễ dàng

Thiết bị đo phổ quang MS9740B có khả năng tự căn chỉnh quang học, hiệu chuẩn bước sóng với sai số ±20 pm, lưu tới 1.000 file và hiển thị đồng thời 10 trace. Ngoài ra, máy hỗ trợ điều khiển từ xa qua Ethernet hoặc GPIB, xuất màn hình VGA, giao diện trực quan.

2.5 Thiết kế thân thiện, tiết kiệm năng lượng

Với kích thước 426 × 177 × 350 mm, trọng lượng khoảng 15 kg, máy phân tích tín hiệu quang MS9740B là một trong những thiết bị để bàn nhẹ nhất. Công suất tiêu thụ chỉ 75 VA, thân thiện với môi trường và giảm phát thải CO₂.

3. Bảng thông số kỹ thuật chi tiết máy phân tích phổ quang MS9740B

4. Ứng dụng của Optical Spectrum Analyzer MS9740B trong thực tế

• Trong nghiên cứu R&D: Kiểm tra laser diode, module truyền dẫn, tín hiệu coherent tốc độ cao.

• Trong sản xuất linh kiện quang: Kiểm soát chất lượng laser, EDFA, bộ lọc WDM trước khi xuất xưởng.

• Trong mạng DWDM tốc độ cao: Đảm bảo độ ổn định kênh, phát hiện nhiễu, kiểm tra khuếch đại.

• Trong phòng thí nghiệm giáo dục: Dùng trong giảng dạy, nghiên cứu, thực hành quang phổ.

• Đo xung quang: Với tùy chọn đo xung, máy phân tích quang Anritsu MS9740B có thể đo tín hiệu ngắn mà không cần trigger ngoài.

5. So sánh máy đo phổ quang MS9740B với các thiết bị khác

• So với thế hệ trước: Nhanh hơn 50%, độ phân giải cao hơn (30 pm so với 50 pm), dải động rộng hơn.

• So với đối thủ: Nhiều máy phổ quang khác phải đánh đổi giữa độ động và tốc độ, trong khi MS9740B cân bằng cả 3 yếu tố. Trọng lượng nhẹ hơn (~15 kg), dễ bố trí trong lab.

6. Hướng dẫn sử dụng máy phân tích tín hiệu quang MS9740B

• Khởi động hệ thống: Kết nối nguồn ổn định, bật máy, kiểm tra tự động.

• Kết nối quang: Chọn đầu nối phù hợp (FC, SC, ST, DIN).

• Thiết lập thông số đo: Chọn span, dải bước sóng, độ phân giải.

• Thực hiện quét phổ: Quan sát trace, lưu dữ liệu, xuất qua Ethernet hoặc GPIB.

• Bảo trì & hiệu chuẩn: Thực hiện hiệu chuẩn định kỳ, vệ sinh đầu nối quang.

7. Lợi ích của thiết bị đo phổ quang MS9740B

• Độ chính xác cao: Sai số thấp, kết quả tin cậy.

• Tăng hiệu suất: Quét nhanh, tiết kiệm thời gian.

• Ứng dụng đa dạng: Nghiên cứu, sản xuất, giáo dục, mạng DWDM.

• Thiết kế tối ưu: Nhỏ gọn, tiết kiệm năng lượng, thân thiện môi trường.

8. Kết luận – Vì sao nên chọn máy phân tích phổ quang MS9740B?

Máy phân tích phổ quang MS9740B là lựa chọn tối ưu cho các đơn vị nghiên cứu, sản xuất linh kiện quang và triển khai hệ thống viễn thông. Với độ phân giải 30 pm, dải động rộng, tốc độ quét nhanh, hỗ trợ nhiều chế độ đo, cùng thiết kế tiết kiệm năng lượng, Optical Spectrum Analyzer MS9740B trở thành giải pháp toàn diện cho nhu cầu đo kiểm hiện đại.
