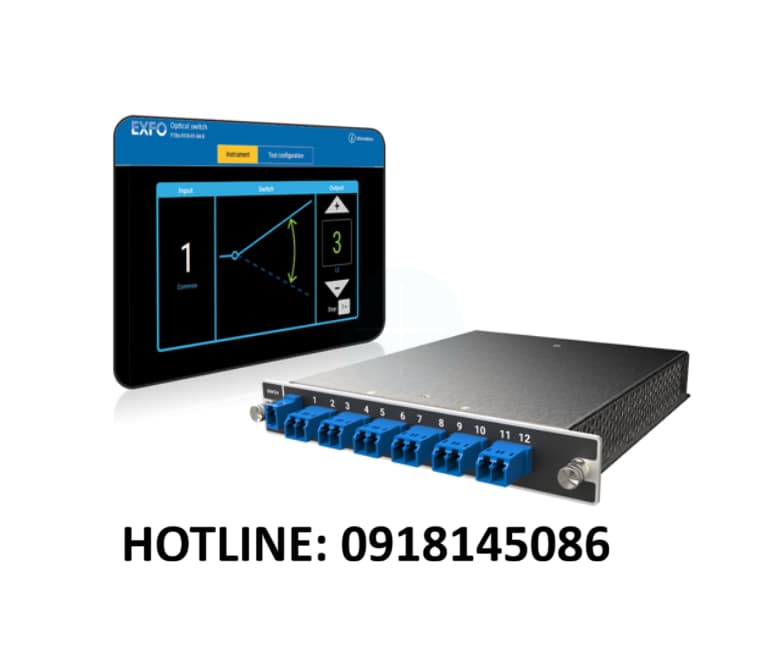

Module chuyển mạch quang FTBx-9110 EXFO – Optical Switch MEMS 1×N

Module chuyển mạch quang FTBx-9110 EXFO – Optical Switch MEMS 1×N hiệu năng cao cho phòng lab và sản xuất

1. Tổng quan về module chuyển mạch quang FTBx-9110 EXFO (Optical Switch MEMS 1×N)

Module chuyển mạch quang FTBx-9110 EXFO là thiết bị optical switch (bộ chuyển mạch quang) được thiết kế chuyên biệt cho hệ thống kiểm thử quang học – optical test system trong phòng thí nghiệm (lab) và dây chuyền sản xuất (manufacturing).
Thiết bị sử dụng công nghệ MEMS (Micro-Electro-Mechanical Systems) tiên tiến, cho phép thực hiện chuyển mạch fiber-to-fiber (sợi-tới-sợi) với độ chính xác, tốc độ và độ bền vượt trội.

FTBx-9110 có cấu trúc 1×N optical switch linh hoạt – gồm các phiên bản 1×2, 1×4, 1×8 và 1×12. Với khả năng tương thích hoàn hảo cùng các nền tảng EXFO LTB-12, LTB-8, LTB-2 và FTB-4 Pro, thiết bị giúp xây dựng hệ thống kiểm thử tự động, ổn định và hiệu quả cho mọi quy mô phòng lab hoặc dây chuyền sản xuất.

2. Ứng dụng thực tế của module chuyển mạch quang MEMS FTBx-9110 EXFO trong kiểm thử tự động

Module chuyển mạch quang FTBx-9110 được ứng dụng rộng rãi trong các hệ thống test quang học – optical testing systems, nơi yêu cầu chuyển đổi nhanh tín hiệu giữa nhiều cổng quang mà vẫn đảm bảo độ chính xác cao.
Một số ứng dụng tiêu biểu gồm:

• Kiểm thử song song nhiều thiết bị (Multi-DUT testing) trong dây chuyền sản xuất thiết bị truyền thông quang học.

• Phân tích tín hiệu quang – Optical signal analysis bằng cách luân phiên kết nối đến máy phân tích quang phổ (OSA), nguồn phát hoặc máy đo suy hao.

• Giám sát sợi quang (Fiber monitoring) và hệ thống truyền dẫn quang học.

• Tự động hóa kiểm thử R&D (R&D test automation), giúp giảm thời gian thao tác và loại bỏ sai số do con người.

Nhờ tốc độ chuyển mạch < 30 ms và khả năng điều khiển từ xa (remote control) qua LAN, GPIB, RS-232, REST API, thiết bị này dễ dàng tích hợp trong mọi hệ thống ATE (Automated Test Environment).

3. Thiết kế MEMS – Công nghệ cốt lõi giúp module switch quang EXFO đạt độ bền 1 tỷ chu kỳ

Công nghệ MEMS optical switching là nền tảng của FTBx-9110 EXFO. Trong thiết bị, các gương vi cơ (micro-mirrors) được điều khiển điện tử để định hướng chùm ánh sáng giữa các cổng sợi quang.
Không có bộ phận cơ khí lớn di chuyển, nên module đạt tuổi thọ hơn 1 × 10⁹ chu kỳ (1 tỷ lần chuyển mạch) mà vẫn giữ độ ổn định tuyệt đối.

Thiết kế MEMS mang đến các ưu điểm:

• Tốc độ phản ứng nhanh (Switching time < 30 ms)

• Độ chính xác lặp lại cao (Repeatability ± 0.02 dB)

• Tổn hao chèn thấp – Insertion loss chỉ 0.9 – 1.6 dB

• Độ phản xạ ngược – Backreflection đến –50 dB, đảm bảo tín hiệu tinh khiết

• Kích thước nhỏ gọn, tương thích dễ dàng với khung LTB/FTB

Nhờ công nghệ MEMS, module optical switch EXFO FTBx-9110 hoạt động bền bỉ, tiết kiệm chi phí bảo trì và phù hợp cho cả môi trường vận hành 24/7.

4. Nguyên lý hoạt động của thiết bị chuyển mạch sợi quang 1×N FTBx-9110 (Fiber-to-Fiber Optical Path Switching)

Module chuyển mạch quang 1×N optical switch có một cổng chung (common port) và N cổng đầu ra (output ports).
Khi nhận lệnh điều khiển, hệ thống gương MEMS sẽ điều hướng chùm sáng từ cổng chung đến cổng ra mong muốn. Quá trình này diễn ra hoàn toàn trong miền quang học (optical domain), không qua chuyển đổi điện-quang, giúp giảm thiểu méo tín hiệu.

FTBx-9110 có khả năng làm việc trong dải bước sóng 1240 – 1680 nm, tương thích hầu hết các hệ thống truyền dẫn quang học hiện nay (SDH, DWDM, CWDM).
Độ tổn hao thấp và độ ổn định cao giúp module lý tưởng cho optical measurement setups, nơi yêu cầu lặp lại phép đo chính xác và không thay đổi đường truyền.

5. Bảng thông số kỹ thuật chi tiết module chuyển mạch quang FTBx-9110 EXFO (Technical Specifications)

6. Các tính năng nổi bật của module optical switch FTBx-9110 EXFO (Key Features)

Thiết bị FTBx-9110 MEMS optical switch tích hợp nhiều ưu điểm vượt trội giúp tối ưu toàn bộ quy trình kiểm thử và sản xuất quang học:

• Thiết kế MEMS chính xác cao, đảm bảo hiệu năng bền bỉ lâu dài.

• Tốc độ chuyển mạch < 30 ms, tăng tốc chu kỳ đo trong lab.

• Tổn hao chèn thấp (Low insertion loss) giúp duy trì độ chính xác của phép đo.

• Độ lặp lại ± 0.02 dB, cho kết quả ổn định và tin cậy.

• Độ phản xạ ngược thấp (–50 dB) hạn chế nhiễu phản xạ.

• Tùy chọn cấu hình 1×2 – 1×12, linh hoạt cho từng ứng dụng.

• Điều khiển từ xa (Remote control) qua mạng LAN hoặc GPIB.

• Tương thích hoàn hảo với khung EXFO LTB và FTB, dễ dàng mở rộng hệ thống kiểm thử.

Những tính năng này giúp FTBx-9110 EXFO optical MEMS switch trở thành lựa chọn hàng đầu cho các kỹ sư cần giải pháp tự động hóa kiểm thử quang.

7. Cấu hình linh hoạt và khả năng mở rộng hệ thống (Modular 1×N Optical Switch Configurations)

Module FTBx-9110 có bốn tùy chọn cấu hình chính: 1×2, 1×4, 1×8 và 1×12, đáp ứng đa dạng nhu cầu đo lường.
Các tùy chọn đầu nối quang (optical connector options) bao gồm FC/APC, FC/UPC, LC/APC và LC/UPC, giúp tương thích với hầu hết các loại sợi và thiết bị đo hiện nay.

FTBx-9110 có thể hoán đổi nóng (hot-swap) trên nền tảng LTB-12 hoặc LTB-8, cho phép thay module mà không làm gián đoạn hoạt động hệ thống.
Nhờ khả năng mở rộng linh hoạt, người dùng có thể nâng cấp từ 1×4 lên 1×12 mà không cần thay đổi nền tảng chính.

8. Khả năng điều khiển từ xa và tự động hóa trong hệ thống kiểm thử quang (Remote Control & Automation Integration)

FTBx-9110 EXFO MEMS optical switch hỗ trợ điều khiển đa giao thức, bao gồm:

• LAN / Ethernet

• GPIB (IEEE-488.1, IEEE-488.2)

• RS-232 serial

• REST API, IVI drivers, và SCPI commands

Nhờ đó, kỹ sư có thể tích hợp module vào phần mềm tự động hóa kiểm thử (ATE software), tạo luồng điều khiển chuyển mạch nhanh, chính xác và không cần thao tác thủ công.
Khả năng điều khiển linh hoạt này đặc biệt quan trọng trong hệ thống test automation, nơi nhiều phép đo được thực hiện nối tiếp nhau trong thời gian ngắn.

9. Ưu điểm của switch quang MEMS FTBx-9110 so với thiết bị chuyển mạch quang truyền thống

So với các mechanical optical switch truyền thống, FTBx-9110 MEMS switch mang đến nhiều cải tiến rõ rệt:

1. Độ bền vượt trội – tuổi thọ trên 1 tỷ chu kỳ, giảm thiểu bảo trì.

2. Tốc độ cao hơn – switching time < 30 ms, tăng năng suất kiểm thử.

3. Độ chính xác cao – repeatability ± 0.02 dB, cho kết quả tin cậy.

4. Kích thước nhỏ gọn, dễ bố trí trong rack hoặc khung test.

5. Tổn hao thấp, phản xạ ngược nhỏ, phù hợp phép đo nhạy.

6. Tích hợp phần mềm và tự động hóa dễ dàng qua REST API và SCPI.

Nhờ vậy, FTBx-9110 optical switch EXFO không chỉ giúp giảm chi phí vận hành mà còn tối ưu hóa quy trình kiểm thử tự động.

10. Ứng dụng module optical MEMS switch FTBx-9110 EXFO trong dây chuyền sản xuất và lab quang

Trong môi trường mass-production testing, module FTBx-9110 giúp tự động chuyển tín hiệu quang giữa nhiều DUT (Device Under Test) mà không cần thay đổi cáp thủ công.
Điều này giúp giảm thời gian setup, tránh hao mòn đầu nối quang, và đảm bảo độ nhất quán giữa các phép đo.

Trong phòng thí nghiệm, thiết bị hỗ trợ linh hoạt trong các phép đo quang phổ, kiểm tra suy hao, hoặc đánh giá hệ thống truyền dẫn. Khi kết hợp với nguồn sáng FTBx-2150, bộ suy hao FTBx-3500 và khung LTB-12, module tạo thành bộ kiểm thử quang học toàn diện (complete optical test solution).

11. Độ bền và khả năng hoạt động trong môi trường khắc nghiệt (Reliability & Environmental Durability)

Được sản xuất theo chuẩn ISO 9001, module FTBx-9110 hoạt động ổn định trong dải nhiệt 0 – 40 °C, có thể lưu trữ ở –40 – 70 °C, với độ ẩm tối đa 80 % không ngưng tụ.
Thiết kế cơ khí chính xác, khung kim loại chống rung và mạch MEMS được bảo vệ kín giúp đảm bảo độ ổn định tín hiệu quang dài hạn.

Nhờ đó, switch quang EXFO FTBx-9110 có thể vận hành tin cậy trong môi trường công nghiệp hoặc phòng lab có tần suất hoạt động cao.

12. Tổng kết – FTBx-9110 EXFO Optical Switch MEMS 1×N: Giải pháp tối ưu cho kiểm thử quang tự động

Module chuyển mạch quang FTBx-9110 EXFO là giải pháp MEMS optical switch 1×N toàn diện cho các nhu cầu kiểm thử và sản xuất quang học hiện đại.
Với tốc độ chuyển mạch < 30 ms, độ chính xác ± 0.02 dB, tổn hao thấp, cùng khả năng tự động hóa điều khiển linh hoạt, FTBx-9110 mang lại hiệu suất, độ tin cậy và tuổi thọ vượt trội.

Từ phòng thí nghiệm R&D đến dây chuyền sản xuất thiết bị quang học, FTBx-9110 EXFO optical MEMS switch luôn là lựa chọn tối ưu giúp tăng hiệu quả, giảm chi phí và đảm bảo chất lượng kiểm thử ở mức cao nhất.
