Bộ lọc băng thông tùy chỉnh EXFO XTA-50 – Tunable optical filter linh hoạt cho kiểm thử quang

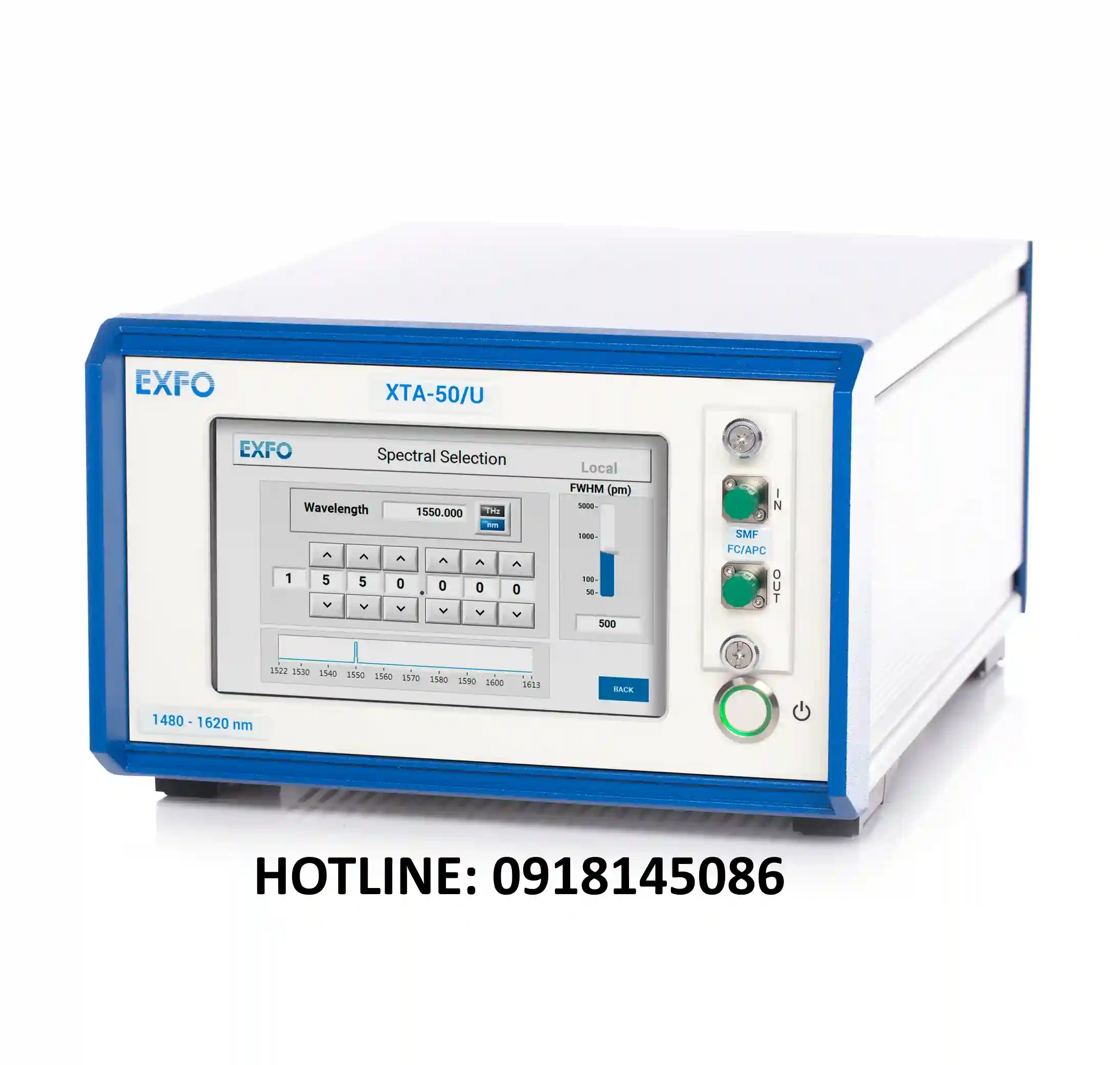

Giới thiệu bộ lọc băng thông tùy chỉnh EXFO XTA-50

Bộ lọc băng thông tùy chỉnh EXFO XTA-50 là một trong những thiết bị lọc quang hiện đại nhất của EXFO. Đây là tunable optical filter cho phép điều chỉnh linh hoạt cả bước sóng trung tâm và băng thông, giúp kỹ sư quang học chọn lọc hoặc trích xuất kênh tín hiệu theo nhu cầu.

Nhờ khả năng lọc băng thông rộng và chính xác, bộ lọc quang XTA-50 được ứng dụng trong các bài đo BER, kiểm thử hệ thống DWDM, nghiên cứu WDM-PON, và phân tích modulation. Thiết bị cho phép tái tạo các điều kiện lọc thực tế trong mạng, đồng thời hỗ trợ phân tích hiệu năng của các định dạng tín hiệu hiện đại như QAM, OFDM hoặc coherent super-channels.

Bộ lọc băng thông EXFO XTA-50 trong kiểm thử hệ thống quang

Bộ lọc băng thông EXFO XTA-50 có vai trò đặc biệt quan trọng trong kiểm thử hệ thống quang, bởi nó giúp lựa chọn chính xác kênh quang cần đo lường. Khi kết hợp với nguồn ASE, attenuator quang và máy đo BER, thiết bị có thể mô phỏng nguồn nhiễu phổ rộng với kênh lọc ổn định, rất cần thiết trong các phép đo OSNR hoặc BER.

Tunable optical filter XTA-50 còn có thể dùng để giả lập hiệu ứng lọc của các thiết bị ROADM nhiều tầng (ROADM cascaded emulation), giúp đánh giá tác động nhiễu xuyên kênh và suy hao tín hiệu khi qua nhiều node mạng. Đây là công cụ kiểm thử đáng tin cậy trong môi trường nghiên cứu lẫn sản xuất viễn thông.

Tính năng nổi bật của bộ lọc băng thông tùy chỉnh EXFO XTA-50

Bộ lọc băng thông EXFO XTA-50 mang đến nhiều tính năng nổi bật mà ít bộ lọc quang nào khác có được:

• Điều chỉnh độc lập bước sóng và băng thông.

• Dải băng thông từ 32 pm đến 5 nm, đáp ứng từ nhu cầu lọc cực hẹp đến băng rộng.

• Hồ lọc flat-top với ripple nhỏ (< 0,2 dB), bảo toàn chất lượng tín hiệu.

• Độ dốc cạnh lọc cực sắc (500–800 dB/nm), giúp cách ly kênh hiệu quả.

• Độ cách ly ngoài băng ≥ 40 dB, giảm ảnh hưởng kênh liền kề.

• Giao diện cảm ứng trực quan, hỗ trợ chọn theo lưới ITU hoặc custom grid.

• Điều khiển từ xa qua Ethernet, USB, RS-232, hoặc GPIB.

Nhờ những đặc điểm này, bộ lọc băng thông linh hoạt EXFO XTA-50 trở thành lựa chọn hàng đầu cho các phòng lab và trung tâm nghiên cứu.

Lợi ích khi sử dụng bộ lọc băng thông EXFO XTA-50

Khi triển khai bộ lọc băng thông tùy chỉnh EXFO XTA-50, doanh nghiệp và kỹ sư viễn thông sẽ nhận được những lợi ích nổi bật:

1. Chính xác cao trong đo lường: Cạnh lọc sắc, ripple thấp và băng thông tùy chỉnh.

2. Linh hoạt: Hỗ trợ nhiều kịch bản thử nghiệm khác nhau, từ DWDM đến PON.

3. Độ tin cậy: Thiết kế chuẩn công nghiệp, hiệu năng ổn định.

4. Đơn giản hóa tích hợp: Điều khiển dễ dàng qua nhiều giao diện.

5. Tối ưu chi phí: Một thiết bị thay thế nhiều bộ lọc tĩnh khác nhau.

Ứng dụng thực tế của bộ lọc băng thông quang XTA-50

Bộ lọc băng thông quang XTA-50 được ứng dụng trong nhiều lĩnh vực đo lường và sản xuất:

• Chọn lọc kênh DWDM: Giúp phân tích hoặc kiểm thử từng kênh riêng biệt.

• Tạo nguồn OSNR biến đổi: Khi kết hợp với nguồn ASE và attenuator.

• Kiểm thử BER: Đánh giá chính xác khả năng chịu nhiễu của transceiver.

• Mô phỏng ROADM: Tái hiện ảnh hưởng của lọc nhiều tầng trong mạng.

• Nghiên cứu modulation: Tách các sub-band để phân tích tín hiệu OFDM hoặc super-channels.

Sự đa dạng ứng dụng chứng minh bộ lọc băng thông tùy chỉnh EXFO XTA-50 là thiết bị không thể thiếu trong các phòng lab và dây chuyền sản xuất.

Bảng thông số kỹ thuật bộ lọc băng thông EXFO XTA-50

Dưới đây là bảng tổng hợp các thông số quan trọng của bộ lọc băng thông EXFO XTA-50:

Các phiên bản và tùy chọn của bộ lọc băng thông tùy chỉnh EXFO XTA-50

Bộ lọc băng thông tùy chỉnh EXFO XTA-50 được cung cấp với nhiều phiên bản để phù hợp nhu cầu:

• Standard: Băng thông từ 50–950 pm, thích hợp cho các phép đo thông thường.

• Ultrafine: Băng thông siêu hẹp 32–650 pm, phù hợp phân tích super-channels.

• Wide: Băng thông lên đến 5000 pm, phục vụ nghiên cứu tín hiệu băng rộng.

• O-band: Dành cho hệ thống hoạt động trong dải 1260–1360 nm.

Các phiên bản đều hỗ trợ tùy chọn kết nối quang FC/PC hoặc FC/APC và điều khiển từ xa qua Ethernet, USB, RS-232, GPIB. Đây là điểm mạnh giúp bộ lọc băng thông EXFO XTA-50 dễ dàng tích hợp vào hệ thống kiểm thử tự động.

Bộ lọc băng thông linh hoạt EXFO XTA-50 trong mạng DWDM và ROADM

Trong các hệ thống DWDM, bộ lọc băng thông linh hoạt EXFO XTA-50 giúp chọn lọc chính xác từng kênh, loại bỏ nhiễu từ kênh liền kề và đảm bảo tín hiệu đầu ra ổn định. Khi được dùng để mô phỏng ROADM nhiều tầng, thiết bị giúp kỹ sư phân tích tác động của lọc kế cận và tối ưu hóa cấu hình mạng.

Nhờ khả năng điều chỉnh nhanh và chính xác, tunable optical filter XTA-50 là công cụ không thể thiếu để kiểm chứng hiệu năng của mạng quang thế hệ mới.

Vì sao nên chọn bộ lọc băng thông tùy chỉnh EXFO XTA-50?

Có nhiều lý do khiến bộ lọc băng thông tùy chỉnh EXFO XTA-50 trở thành thiết bị hàng đầu:

• Độ chính xác cao trong lọc tín hiệu.

• Đa dạng phiên bản: Standard, Ultrafine, Wide, O-band.

• Điều khiển linh hoạt, hỗ trợ ITU grid và custom grid.

• Dễ dàng tích hợp vào hệ thống tự động.

• Uy tín thương hiệu EXFO – nhà cung cấp thiết bị đo quang toàn cầu.

Kết luận

Bộ lọc băng thông tùy chỉnh EXFO XTA-50 là tunable optical filter mạnh mẽ và linh hoạt, hỗ trợ đầy đủ nhu cầu kiểm thử quang hiện đại. Với dải băng thông rộng, cạnh lọc sắc, ripple thấp và giao diện điều khiển dễ sử dụng, XTA-50 là giải pháp lý tưởng cho lab nghiên cứu, nhà sản xuất thiết bị quang và các trung tâm kiểm thử viễn thông.
