Máy đo linh kiện quang CTP10 – Giải pháp kiểm tra quang học chính xác, tốc độ cao cho R&D và sản xuất

1. Giới thiệu tổng quan về máy đo linh kiện quang CTP10 của EXFO

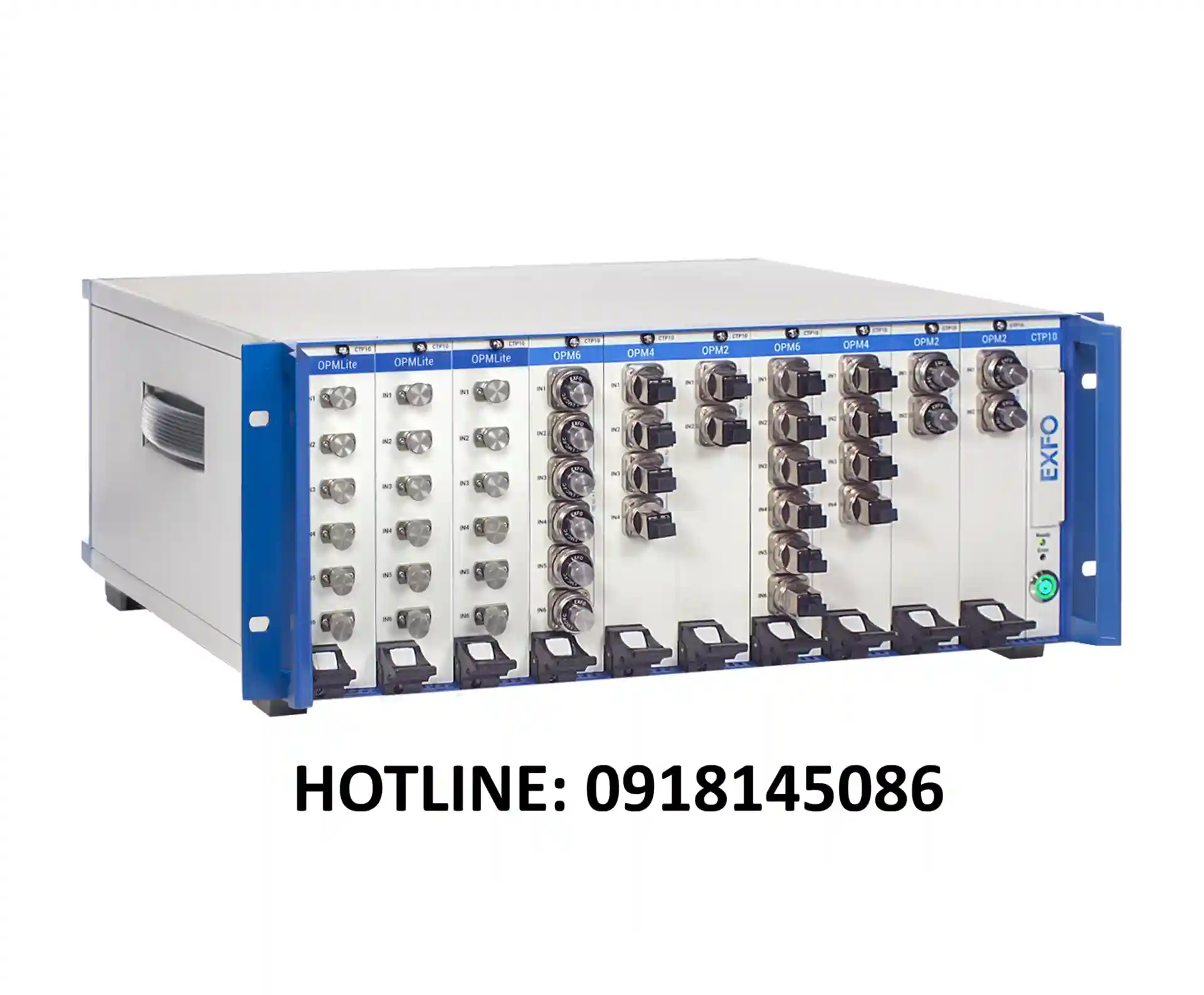

Máy đo linh kiện quang CTP10 (CTP10 Component Test Platform) là thiết bị đo kiểm quang học tiên tiến do EXFO phát triển, chuyên dụng cho việc kiểm tra và đặc trưng linh kiện quang thụ động trong các phòng R&D, sản xuất linh kiện quang và hệ thống photonic hiện đại.

CTP10 được thiết kế để đo chính xác các tham số quan trọng của linh kiện quang như Insertion Loss (IL), Return Loss (RL) và Polarization Dependent Loss (PDL).
Khi kết hợp cùng nguồn laser biến đổi liên tục EXFO T500S hoặc T200S, máy đo linh kiện quang CTP10 tạo thành hệ thống swept-wavelength testing platform hàng đầu, cho phép đo phổ quang toàn dải với độ phân giải cao, tốc độ nhanh và độ chính xác tuyệt đối.

Với độ ổn định cao, cấu trúc mô-đun linh hoạt và khả năng mở rộng lên tới 24 kênh, EXFO CTP10 trở thành tiêu chuẩn vàng trong các bài đo quang học đòi hỏi độ tin cậy và tốc độ xử lý vượt trội.

2. Ưu điểm nổi bật của máy đo linh kiện quang CTP10

2.1. Máy đo linh kiện quang CTP10 – độ chính xác tuyệt đối trong phép đo IL, RL và PDL

Máy đo linh kiện quang thụ động EXFO CTP10 được trang bị công nghệ đo quang học độ phân giải cao, cho phép xác định IL, RL và PDL với độ chính xác đến ±0.02 dB và repeatability ±0.002 dB.
Độ phân giải bước sóng đạt 1 pm, đảm bảo khả năng nhận biết những biến thiên cực nhỏ trong phổ truyền dẫn hoặc phản xạ của linh kiện quang học.

Nhờ tích hợp bộ xử lý tín hiệu tốc độ cao và thuật toán nội suy nâng cao, CTP10 component test platform mang lại độ ổn định vượt trội, đặc biệt trong các phép đo cần quét liên tục hoặc xử lý phổ rộng.
Đây chính là lý do thiết bị này được xem là máy đo linh kiện quang có độ chính xác cao nhất trong phân khúc.

2.2. Kiến trúc mô-đun linh hoạt – cấu hình theo nhu cầu đo lường thực tế

Thiết bị kiểm tra linh kiện quang CTP10 được xây dựng trên nền tảng mô-đun (modular architecture), cho phép người dùng dễ dàng mở rộng và tùy chỉnh theo ứng dụng.
Các mô-đun phổ biến gồm:

• FBC-M (Fiber Base Controller – Master): trung tâm điều khiển, đồng bộ nguồn laser và mô-đun đo.

• OPMx (Optical Power Meter Module): mô-đun đo công suất quang đa kênh chính xác cao.

• PCMx (Polarization Controller Module): điều khiển và phân tích phân cực để tính toán PDL, PER.

• SCAN SYNC Module: đồng bộ tín hiệu laser quét và dữ liệu đo theo thời gian thực.

Nhờ cấu trúc này, máy đo linh kiện quang EXFO CTP10 có thể mở rộng lên tới 24 kênh đồng thời, phù hợp với cả phép đo single-mode và polarization-maintaining fibers (PMF).

2.3. Đo nhiều thông số trong một lần quét – tăng năng suất, giảm thời gian test

Khi kết hợp với EXFO T500S continuously tunable laser, máy đo linh kiện quang CTP10 cho phép đo đồng thời IL, RL, PDL, PMD và spectral response trong một lần quét duy nhất.
Cơ chế real-time synchronized scanning giúp tốc độ quét đạt 200 nm/s, đồng thời đảm bảo độ chính xác bước sóng ±5 pm.

Nhờ đó, hệ thống CTP10 + T500S giúp giảm đáng kể thời gian kiểm tra trong dây chuyền sản xuất mà vẫn duy trì độ tin cậy dữ liệu cao.
Đây là giải pháp lý tưởng cho các nhà máy linh kiện quang học và trung tâm R&D cần độ chính xác, tốc độ và khả năng lặp lại cao.

3. Công nghệ Swept-Wavelength Testing – nền tảng của máy đo linh kiện quang CTP10

3.1. Nguyên lý hoạt động của máy đo linh kiện quang CTP10

Máy đo linh kiện quang CTP10 hoạt động dựa trên công nghệ Swept-Wavelength Testing – đo phổ quang bằng cách quét liên tục bước sóng laser và thu nhận tín hiệu truyền qua, phản xạ theo thời gian thực.

Khi tunable laser (T500S hoặc T200S) quét liên tục, các mô-đun FBC-M và OPMx trong CTP10 sẽ ghi nhận tín hiệu quang tại từng bước sóng, đồng bộ hoàn toàn với quá trình quét.
Kết quả được nội suy chính xác, tạo ra biểu đồ insertion loss (IL), return loss (RL) và polarization response (PDL) với độ phân giải phổ đến 0.5 pm.

Công nghệ này giúp máy đo linh kiện quang EXFO CTP10 cung cấp dữ liệu cực kỳ mượt, chính xác và ổn định – điều mà phương pháp step-by-step laser testing không thể đạt được.

3.2. Ưu điểm so với phương pháp đo truyền thống

So với hệ thống đo thông thường, CTP10 component test platform có những lợi thế vượt trội:

• Tốc độ quét nhanh gấp 10 lần, giảm thời gian kiểm thử đáng kể.

• Không bị mode-hop, đảm bảo đường phổ liên tục và mượt.

• Độ nhiễu thấp, SNR cao, đặc biệt hữu ích khi đo các linh kiện có đặc tính phổ hẹp như AWG, thin-film filters, hoặc Bragg gratings.

• Tự động hiệu chuẩn trong quá trình đo, loại bỏ sai số công suất và phân cực.

Nhờ vậy, EXFO CTP10 trở thành công cụ lý tưởng cho các ứng dụng đo lường đòi hỏi độ chính xác tuyệt đối trong lĩnh vực quang học và viễn thông.

4. Ứng dụng thực tế của máy đo linh kiện quang EXFO CTP10

4.1. Ứng dụng trong nghiên cứu và phát triển (R&D quang học)

Trong môi trường R&D quang học, máy đo linh kiện quang thụ động EXFO CTP10 là thiết bị không thể thiếu để đặc trưng phổ và đánh giá hiệu năng linh kiện như:

• Optical filters, couplers, splitters, isolators

• WDM, DWDM, AWG (Arrayed Waveguide Grating)

• Photonic Integrated Circuits (PICs)

• Fiber Bragg Grating sensors (FBGs)

Nhờ khả năng đo phổ truyền qua và phản xạ với độ phân giải 1 pm, CTP10 component test platform giúp nhà nghiên cứu phân tích chính xác đặc tính quang học, xác định vị trí cộng hưởng và tổn hao vi mô của linh kiện.

4.2. Ứng dụng trong sản xuất linh kiện quang và kiểm thử hàng loạt

EXFO CTP10 được thiết kế cho môi trường mass production, nơi yêu cầu tốc độ, độ tin cậy và tính tự động hóa cao.
Thiết bị hỗ trợ Trigger Sync cho phép đồng bộ với robotic alignment stage, optical switch hoặc handler tự động, giúp thực hiện quy trình đo liên tục mà không cần thao tác thủ công.

Ngoài ra, khả năng đo song song nhiều kênh (tới 24 kênh) giúp tăng năng suất kiểm tra lên gấp đôi so với các hệ thống đo truyền thống, đồng thời đảm bảo dữ liệu đo ổn định, lặp lại giữa các ca sản xuất.

4.3. Ứng dụng kiểm thử PIC – CTP10 kết hợp T500S tạo thành giải pháp đo quang học toàn diện

Khi kết hợp máy đo CTP10 với nguồn laser quét EXFO T500S, hệ thống trở thành giải pháp kiểm thử PIC (Photonic Integrated Circuit) tiêu chuẩn công nghiệp.
Hệ thống này cho phép đặc trưng ring resonator, waveguide loss, crosstalk và các tham số phổ khác với độ chính xác sub-picometer.

Nhiều trung tâm nghiên cứu và nhà máy sản xuất photonics trên thế giới đã sử dụng CTP10 + T500S Swept Test System như bộ tiêu chuẩn cho kiểm thử quang học chính xác cao.

5. Thiết kế và khả năng điều khiển của máy đo linh kiện quang CTP10

5.1. Giao diện trực quan – dễ vận hành, trực tiếp trên màn hình cảm ứng

EXFO CTP10 trang bị màn hình cảm ứng 7 inch, cho phép theo dõi trực tiếp các đường phổ IL, RL và PDL theo thời gian thực.
Giao diện GUI thân thiện giúp người dùng thiết lập, lưu, và xuất dữ liệu đo nhanh chóng mà không cần phần mềm phức tạp.

Bên cạnh đó, thiết bị hỗ trợ điều khiển từ xa qua Ethernet (RJ45) hoặc USB, tương thích với SCPI commands, dễ dàng tích hợp vào hệ thống tự động hóa hoặc phần mềm đo nội bộ của doanh nghiệp.

5.2. Khả năng tích hợp linh hoạt – tương thích hoàn hảo với laser EXFO

Máy đo quang CTP10 hoạt động hoàn hảo cùng EXFO T500S và T200S tunable laser, nhờ mô-đun SCAN SYNC và Trigger I/O được tối ưu hóa.
Hệ thống đồng bộ này giúp tín hiệu laser và dữ liệu thu nhận khớp 100% theo thời gian, loại bỏ trễ và sai pha, đảm bảo độ chính xác cao nhất trong mỗi phép đo.

CTP10 có thể kết nối hai laser cùng lúc, phục vụ C+L band testing, giúp mở rộng dải đo quang học mà vẫn duy trì tốc độ quét cao.

6. Bảng thông số kỹ thuật – Máy đo linh kiện quang EXFO CTP10

7. So sánh máy đo linh kiện quang thụ động CTP10 với hệ thống đo truyền thống

Rõ ràng, EXFO CTP10 vượt trội hoàn toàn về hiệu suất, độ chính xác và khả năng mở rộng – là giải pháp đo kiểm tối ưu cho các nhà sản xuất linh kiện quang hiện đại.

8. Lợi ích khi đầu tư máy đo linh kiện quang EXFO CTP10

• Hiệu suất cao: đo nhiều tham số IL/RL/PDL trong một lần quét.

• Độ chính xác cao: sai số bước sóng ±1 pm, repeatability ±0.002 dB.

• Tương thích hoàn hảo với laser quét EXFO T500S và T200S.

• Tích hợp dễ dàng: hỗ trợ SCPI, Trigger I/O, Ethernet.

• Phù hợp mọi quy mô: từ R&D đến dây chuyền sản xuất tự động.

• Giảm chi phí: tăng tốc độ đo, giảm thời gian hiệu chuẩn và thao tác.

• Thiết kế bền vững: hoạt động ổn định 24/7, đáp ứng tiêu chuẩn công nghiệp quốc tế.

9. Kết luận – EXFO CTP10 Component Test Platform: Máy đo linh kiện quang hàng đầu cho R&D và sản xuất

Thiết bị kiểm tra linh kiện quang thụ động CTP10 của EXFO là giải pháp đo kiểm quang học chuyên nghiệp. Kết hợp độ chính xác cao, tốc độ nhanh, và khả năng mở rộng linh hoạt.
Dù trong phòng thí nghiệm hay dây chuyền sản xuất, CTP10 component test platform vẫn đảm bảo hiệu năng ổn định, giúp doanh nghiệp tối ưu năng suất và chất lượng sản phẩm.

Với khả năng đo IL, RL, PDL và đặc trưng phổ quang toàn diện, EXFO CTP10 khẳng định vị thế là máy đo linh kiện quang hàng đầu thế giới, đáng đầu tư cho mọi doanh nghiệp công nghệ quang hiện nay.
