Máy phân tích phổ OSA 5255 – Optical Spectrum Analyzer EXFO cao cấp cho mạng quang 100G/400G

Máy phân tích phổ OSA 5255 (EXFO FTBx-5255 Optical Spectrum Analyzer) là thiết bị đo quang chuyên nghiệp được thiết kế cho các ứng dụng tiên tiến trong mạng DWDM, CWDM và các hệ thống truyền dẫn tốc độ cao lên đến 400G.
Với khả năng đo OSNR Pol-Mux in-service, phân tích phổ rộng và độ chính xác vượt trội, OSA 5255 được đánh giá là công cụ không thể thiếu trong các phòng lab, trung tâm R&D và dây chuyền sản xuất thiết bị quang học.

1. Tổng quan về máy phân tích phổ OSA 5255 – Optical Spectrum Analyzer EXFO hiệu năng cao

Máy OSA 5255 EXFO là model cao cấp nhất trong dòng thiết bị phân tích phổ quang của EXFO, kế thừa nền tảng của FTBx-5245 nhưng được tối ưu cho mạng 100G/200G/400G.
Thiết bị hỗ trợ đo in-service Pol-Mux OSNR – phương pháp đo OSNR trực tiếp trên mạng đang hoạt động mà không cần tắt kênh, giúp tiết kiệm thời gian, giảm rủi ro và tránh gián đoạn dịch vụ.

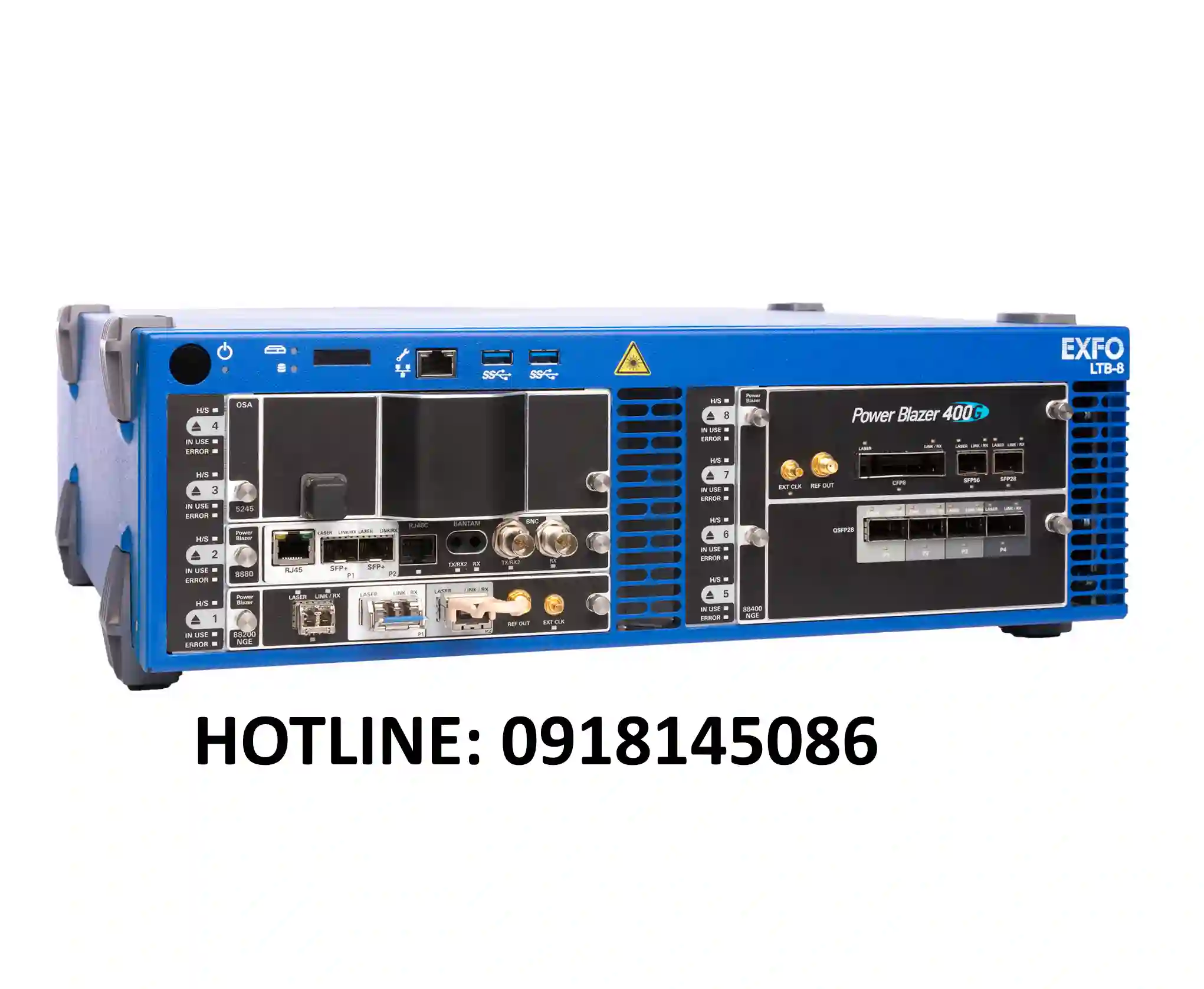

OSA 5255 hoạt động trên các nền tảng FTB-2 Pro, FTB-4 Pro và LTB-8, mang lại sự linh hoạt cao cho cả môi trường phòng thí nghiệm lẫn sản xuất hàng loạt.

2. Tính năng nổi bật của máy phân tích phổ OSA 5255 – thiết bị đo quang EXFO chính xác và mạnh mẽ

2.1. Dải đo rộng và độ phân giải cao của Optical Spectrum Analyzer OSA 5255

EXFO OSA 5255 cung cấp dải bước sóng từ 1250 – 1650 nm với độ phân giải quang phổ (RBW) chỉ 0.035 nm – thậm chí đạt <0.02 nm ở chế độ High-Resolution.
Độ chính xác bước sóng ±0.025 nm và độ lặp lại ±0.003 nm giúp đảm bảo kết quả đo ổn định, tin cậy, phù hợp với các phép đo đòi hỏi độ chính xác cao như OSNR, EDFA gain flatness hoặc laser linewidth.

2.2. Phân tích OSNR Pol-Mux – Ưu thế độc quyền của máy đo phổ quang OSA 5255

Máy OSA 5255 EXFO là thiết bị đầu tiên trên thị trường hỗ trợ Pol-Mux OSNR theo chuẩn IEC-61282-12 và CCSA YD/T 2147-2010.
Chế độ Commissioning Assistant giúp kỹ sư đo OSNR chính xác bằng phương pháp channel shutdown, với khả năng tự động so sánh dữ liệu và giảm thiểu lỗi thao tác.

Đặc biệt, tùy chọn In-Service Pol-Mux OSNR (INSPM) cho phép đo trực tiếp trên mạng 40G/100G/200G/400G đang hoạt động mà không cần tắt kênh – điều chưa từng có ở các OSA truyền thống.

2.3. Độ chính xác OSNR vượt trội và khả năng xử lý dữ liệu nhanh

Với dải động OSNR lên đến 35 dB và độ không chắc chắn chỉ ±0.5 dB, máy phân tích phổ OSA 5255 cho phép đo toàn bộ các kênh quang trong vài phút thay vì hàng giờ.
Chế độ đo tự động và xuất báo cáo PDF giúp giảm thiểu sai sót và tăng tốc quy trình kiểm định trong phòng lab hoặc sản xuất.

3. Ứng dụng thực tế của máy phân tích phổ OSA 5255 trong đo DWDM và CWDM

3.1. Optical Spectrum Analyzer OSA 5255 trong đo phổ DWDM nhiều kênh

Máy OSA 5255 EXFO hỗ trợ phân tích phổ DWDM với khoảng cách kênh từ 12.5 GHz đến 200 GHz, phù hợp với tất cả cấu hình hệ thống hiện nay.
Kỹ sư có thể xác định công suất từng kênh, vị trí lệch bước sóng, hoặc nhiễu xuyên kênh chỉ bằng vài thao tác, nhờ khả năng xử lý phổ nhanh và chính xác.

3.2. Phân tích phổ CWDM với máy đo quang phổ EXFO OSA 5255

Trong các hệ thống CWDM, FTBx-5255 OSA cho phép đo và hiển thị toàn bộ phổ trên cùng giao diện, giúp đánh giá hiệu suất truyền dẫn, suy hao hoặc nhiễu nền nhanh chóng.
Điều này đặc biệt hữu ích trong quá trình bảo trì mạng hoặc kiểm định module quang trước khi bàn giao.

4. Ứng dụng đo OSNR của máy phân tích phổ quang OSA 5255 – Optical Spectrum Analyzer dành cho mạng 400G

4.1. Phép đo Pol-Mux OSNR chính xác cho mạng 100G/200G/400G

EXFO OSA 5255 là thiết bị duy nhất trên thị trường hiện nay hỗ trợ đo OSNR Pol-Mux in-service, giúp đánh giá chất lượng tín hiệu trong mạng 400G mà không cần gián đoạn dịch vụ.
Phép đo này sử dụng thuật toán phân tích ASE noise level, giúp kết quả đo ổn định, không bị ảnh hưởng bởi hiệu ứng phi tuyến.

4.2. So sánh giữa Pol-Mux OSNR và In-Band OSNR của OSA 5255

Nhờ hỗ trợ cả ba phương pháp đo, OSA 5255 cho phép linh hoạt lựa chọn phương pháp phù hợp với từng cấu hình hệ thống.

5. Phân tích EDFA, bộ lọc và nguồn laser bằng máy phân tích phổ OSA 5255

5.1. Đánh giá hiệu suất EDFA bằng Optical Spectrum Analyzer EXFO OSA 5255

Thiết bị cung cấp các phép đo như gain per channel, noise figure, gain flatness và slope, giúp kỹ sư đánh giá và tối ưu hiệu suất amplifier quang.
Việc phân tích chính xác các tham số này giúp duy trì chất lượng tín hiệu và giảm lỗi trong truyền dẫn tốc độ cao.

5.2. Phân tích DFB Laser và Fabry-Perot Laser với máy đo phổ quang OSA 5255

Tính năng Laser Analysis cho phép đo central wavelength, SMSR, FWHM, RMS width và peak power.
OSA 5255 giúp đảm bảo nguồn phát laser đạt chuẩn chất lượng trước khi lắp đặt vào module quang hoặc hệ thống DWDM.

6. Phần mềm hỗ trợ của máy phân tích phổ quang OSA 5255 – tăng cường khả năng đo kiểm

6.1. Commissioning Assistant – Trợ lý đo Pol-Mux OSNR tự động

Tính năng Commissioning Assistant tự động hướng dẫn người dùng thực hiện các bước đo Pol-Mux OSNR, giảm thiểu lỗi thao tác và tiết kiệm thời gian kiểm tra.
Đây là công cụ quan trọng cho quá trình triển khai và nghiệm thu mạng 100G/400G.

6.2. WDM Investigator – Phân tích suy hao và nhiễu trong mạng quang DWDM

Phần mềm WDM Investigator cung cấp khả năng xác định nhanh các lỗi phổ như crosstalk, nonlinear effects, carrier leakage, giúp kỹ sư định vị chính xác nguyên nhân gây suy hao tín hiệu.

6.3. FTB OnDemand – Kích hoạt tính năng phần mềm linh hoạt

Người dùng có thể kích hoạt các tùy chọn như In-Band OSNR, INSPM, Commissioning Assistant trong thời gian giới hạn, phù hợp với nhu cầu từng dự án – tối ưu chi phí đầu tư thiết bị.

7. So sánh chi tiết giữa máy phân tích phổ OSA 5255 và OSA 5245

8. Bảng thông số kỹ thuật chi tiết của máy phân tích phổ OSA 5255 EXFO

9. Ưu điểm nổi bật của máy đo phổ quang OSA 5255 – Optical Spectrum Analyzer EXFO cho mạng quang hiện đại

• Đo OSNR Pol-Mux chính xác cho mạng 100G/200G/400G

• Phân tích phổ CWDM/DWDM nhanh, đa kênh, trực quan

• Hiệu năng cao – độ phân giải 0.02 nm, phù hợp lab & R&D

• Hỗ trợ phần mềm thông minh: WDM Investigator, INSPM

• Xuất báo cáo PDF, SCPI điều khiển tự động, dễ tích hợp

Máy OSA 5255 EXFO không chỉ mang lại độ chính xác cao mà còn giảm đáng kể chi phí vận hành, giúp doanh nghiệp tối ưu kiểm tra mạng quang phức tạp.

10. Kết luận – Máy phân tích phổ OSA 5255 EXFO: Optical Spectrum Analyzer hàng đầu cho 400G

EXFO OSA 5255 là biểu tượng của độ chính xác, độ tin cậy và hiệu năng trong lĩnh vực đo quang phổ hiện đại.
Với khả năng đo Pol-Mux OSNR in-service, độ phân giải siêu cao và phần mềm hỗ trợ mạnh mẽ, thiết bị này là lựa chọn hàng đầu cho các trung tâm nghiên cứu, nhà khai thác viễn thông và nhà sản xuất module quang tốc độ cao.
