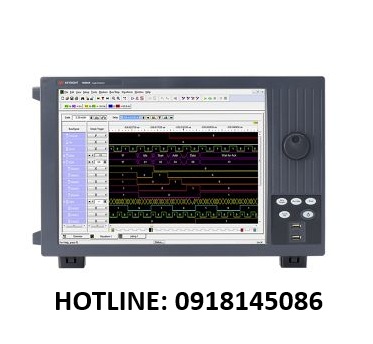

Máy phân tích tín hiệu logic Keysight 16863A 102 kênh

Hãng sản xuất: Keysight

Model: 16863A 102-Channel Portable Logic Analyzer

Xuất xứ: Mỹ

Bảo hành: 12 Tháng

Mua ngay 0918145086 Liên hệ 0918145086 để được tư vấn !!!

Mô tả

MỤC LỤC BÀI VIẾT

1 Máy phân tích tín hiệu logic Keysight 16863A 102 kênh – giải pháp cao cấp cho kiểm tra mạch số

Máy phân tích tín hiệu logic Keysight 16863A 102 kênh – giải pháp cao cấp cho kiểm tra mạch số

Máy phân tích tín hiệu logic Keysight 16863A 102 kênh

– Máy phân tích tín hiệu logic Keysight 16863A là thiết bị logic analyzer 102 kênh cao cấp. Được thiết kế để phục vụ gỡ lỗi và đo kiểm hệ thống số phức tạp. Với khả năng thu mẫu tín hiệu thời gian cao và công nghệ phân tích trạng thái (state) mạnh mẽ. Máy phân tích logic 16863A đáp ứng nhu cầu kiểm tra trong lĩnh vực FPGA, vi xử lý, hệ thống nhớ tốc độ cao và giao tiếp tốc độ lớn. Thiết bị giúp kỹ sư phát hiện lỗi tín hiệu, kiểm tra giao thức truyền thông và tối ưu hiệu năng hệ thống.

– Phiên bản logic analyzer Keysight 16863A nằm trong dòng 16860A Series của Keysight. Với cấu hình 102 kênh (96 kênh dữ liệu + 6 kênh clock), cho phép phân tích nhiều bus tín hiệu đồng thời. Thiết bị hỗ trợ mở rộng cấu hình tốc độ state, tốc độ timing và độ sâu bộ nhớ theo nhu cầu ứng dụng.

Máy đo tín hiệu logic Keysight 16863A – thiết kế và giao diện vận hành

– Máy phân tích logic Keysight 16863A sở hữu giao diện thân thiện. Và thiết kế phù hợp môi trường làm việc phòng lab hoặc hiện trường. Màn hình cảm ứng 15 inch (38,1 cm) hiển thị sóng tín hiệu, trạng thái và thông tin bus rõ nét. Giúp người dùng dễ quan sát nhiều kênh cùng lúc. Ngoài ra, các điều khiển vật lý (knob, phím nóng). Giúp điều chỉnh thông số nhanh chóng mà không cần rời khỏi giao diện chính.

– Ở phần cứng, logic analyzer Keysight 16863A được thiết kế để chịu đựng môi trường làm việc điện tử. Với hệ thống làm mát, vỏ chắc chắn và khả năng kết nối đa dạng để giao tiếp ngoại vi, truyền dữ liệu và đồng bộ với các thiết bị đo khác.

– Một ưu điểm nổi bật của máy phân tích logic Keysight 16863A là khả năng lấy mẫu tín hiệu timing (asynchronous sampling). Với tốc độ lên đến 2,5 GHz trên tất cả các kênh (full-channel) và 5,0 GHz khi sử dụng half-channel mode. Ngoài ra, tính năng timing zoom cho phép phân tích chi tiết với độ phân giải 80 ps (12,5 GHz). Giúp người dùng xem các sự kiện cực ngắn.

– Về chế độ trạng thái (state sampling), logic analyzer Keysight 16863A hỗ trợ tốc độ clock chuẩn 350 MHz. Và có tùy chọn nâng lên 700 MHz. Với tốc độ dữ liệu trạng thái (state data rate) tương ứng có thể đạt 1.400 Mb/s. Khả năng này rất hữu ích khi gỡ lỗi các bus dữ liệu tốc độ cao hoặc giao tiếp bộ nhớ DDR/LPDDR.

Máy phân tích tín hiệu logic 102 kênh 16863A – bộ nhớ sâu & khả năng mở rộng

Máy phân tích tín hiệu logic Keysight 16863A được trang bị bộ nhớ tiêu chuẩn 2 Mb mỗi kênh, và có tùy chọn mở rộng lên tới 128 Mb nhằm đáp ứng nhu cầu ghi dữ liệu dài hoặc bắt sự kiện cách xa nhau về thời gian. Với bộ nhớ sâu, kỹ sư có thể thu thập dữ liệu theo chuỗi dài mà không mất mát dữ liệu quan trọng.
Khả năng mở rộng cấu hình (tốc độ, bộ nhớ) của logic analyzer Keysight 16863A giúp người dùng linh hoạt chọn thiết bị phù hợp với ngân sách hiện tại và nâng cấp dần theo yêu cầu phát triển.
Máy phân tích giao thức Keysight 16863A hỗ trợ giải mã nhiều chuẩn phổ biến như SPI, I²C, UART, CAN và các giao tiếp nối tiếp tốc độ cao. Nhờ công cụ giải mã tự động, kỹ sư có thể dễ dàng nhận dạng khung dữ liệu, kiểm tra lỗi bit, giám sát truyền/nhận. Và xác minh luồng dữ liệu trên bus.
Khả năng giải mã trong logic analyzer Keysight 16863A giúp giảm thời gian gỡ lỗi so với việc phân tích bằng tay. Nhất là trong các hệ thống nhúng, thiết bị IoT hoặc module điều khiển trong công nghiệp.

Thiết bị đo tín hiệu số Keysight 102 kênh 16863A – tích hợp với oscilloscope và đồng bộ dữ liệu

Một điểm mạnh lớn của thiết bị đo tín hiệu số Keysight 16863A là khả năng tích hợp với oscilloscope thông qua tính năng View Scope. Với View Scope, người dùng có thể đồng bộ measurement giữa logic analyzer và máy hiện sóng (oscilloscope). Thực hiện trigger chéo, de-skew tín hiệu và hiển thị đồng bộ cả sóng analog và sóng số trong một màn hình chung.
Nhờ tích hợp này, kỹ sư có thể kiểm tra mối quan hệ thời gian giữa phần analog và phần logic trong hệ thống hỗn hợp. Phát hiện lỗi liên quan giao thoa giữa tín hiệu số và tương tự.
Logic analyzer Keysight 16863A được ứng dụng trong phát triển FPGA và hệ thống nhúng để gỡ lỗi thiết kế số phức tạp. Nó giúp quan sát bus internal FPGA, giao tiếp giữa module, kiểm tra thời gian setup/hold, giám sát tín hiệu clock và điều khiển.
Trong hệ thống nhớ (DDR, LPDDR), máy phân tích logic 16863A hỗ trợ đo bus dữ liệu. Kiểm tra integrity tín hiệu nhớ và phân tích truy cập bộ nhớ. Với tốc độ timing cao và giải mã hỗ trợ DDR, thiết bị giúp xác minh hệ thống nhớ hoạt động đúng chuẩn.
Đối với thiết bị IoT, hệ thống nhúng và module ngoại vi, máy phân tích tín hiệu logic Keysight 16863A. Giúp kiểm tra giao tiếp SPI, I²C, UART hoặc bus tốc độ cao giữa các module, đảm bảo độ ổn định trong môi trường thực tế có nhiễu.

Bảng thông số kỹ thuật Máy phân tích tín hiệu logic Keysight 16863A

Thông số	Giá trị / cấu hình	Ghi chú / tùy chọn
Số kênh (channels)	102 (96 data + 6 clock)	Model 16863A thuộc dòng 16860A
Tốc độ trạng thái (state clock)	350 MHz tiêu chuẩn, tùy chọn 700 MHz	Option 700 nâng tốc độ trạng thái
Tốc độ dữ liệu trạng thái (state data rate)	700 Mb/s chuẩn, 1.400 Mb/s khi có tùy chọn 700	—
Tốc độ timing (full-channel)	2,5 GHz	—
Tốc độ timing (half-channel)	5,0 GHz	—
Timing zoom	12,5 GHz (80 ps)	—
Độ sâu bộ nhớ (memory depth)	2 Mb chuẩn; tùy chọn 4, 8, 16, 32, 64, 128 Mb	Có mở rộng đa mức
Probe và tương thích tín hiệu	Hỗ trợ đầu dò U4200A, probe single-ended & differential	—
Kích thước (HxWxD)	291,57 × 450,65 × 456,54 mm	—
Tiêu thụ điện & nguồn	100–240 V AC, 325 W max	—
Trọng lượng tối đa (net)	12,5 kg	—

Ghi chú: các thông số trong bảng có thể thay đổi tùy phiên bản, cấu hình tùy chọn hoặc theo cập nhật từ nhà sản xuất.

Tính năng nổi bật của thiết bị đo kiểm mạch số Keysight 16863A

Hỗ trợ 102 kênh phân tích logic để xử lý nhiều bus tín hiệu cùng lúc.
Tốc độ timing 2,5 GHz full-channel / 5,0 GHz half-channel cho phép bắt các xung ngắn.
Khả năng timing zoom 12,5 GHz (80 ps) giúp quan sát chi tiết vi sai tín hiệu.
Tốc độ trạng thái (state) lên đến 350 MHz chuẩn / 700 MHz tùy chọn với data rate lên đến 1.400 Mb/s.
Bộ nhớ sâu linh hoạt từ 2 Mb đến 128 Mb để đáp ứng các kịch bản gỡ lỗi dài.
Hỗ trợ probe single-ended & differential, tương thích với nhiều loại đầu dò trong hệ thống đo.
Tích hợp View Scope để đồng bộ logic analyzer và oscilloscope, thực hiện trigger chéo và de-skew tín hiệu.
Hỗ trợ giải mã giao thức phổ biến như SPI, I²C, UART, CAN để gỡ lỗi bus truyền thông.
Khả năng nâng cấp cấu hình tốc độ và bộ nhớ theo nhu cầu phát triển hệ thống.

Cách chọn phiên bản và lưu ý khi sử dụng máy phân tích tín hiệu số Keysight 16863A

– Khi chọn máy phân tích logic Keysight 16863A, bạn nên xác định nhu cầu về số kênh, tốc độ state/timing, độ sâu bộ nhớ và loại giao thức bạn cần phân tích. Nếu hệ thống của bạn có nhiều bus hoặc bus tốc độ cao, phiên bản 102 kênh và cấu hình cao dễ đáp ứng hơn.

– Lựa chọn đầu dò (probe) là rất quan trọng: sử dụng probe phù hợp (single-ended hoặc differential). Với trở kháng thấp để tránh ảnh hưởng đến tín hiệu. Khi dùng logic analyzer Keysight 16863A, cài đặt trigger phù hợp để bắt đúng sự kiện mong muốn. Và tránh bỏ sót do điều kiện trigger quá phức tạp.

– Nếu bạn cần đồng bộ đo giữa tín hiệu analog và logic, hãy tận dụng tính năng View Scope. Khi sử dụng, đảm bảo kết nối LAN/BNC hợp lệ và điều chỉnh de-skew để kết quả dữ liệu đúng mối thời gian thực.

– Về lưu trữ và truyền dữ liệu, máy phân tích logic Keysight 16863A cho phép xuất dữ liệu qua USB, LAN hoặc SSD. Giúp bạn xử lý lượng dữ liệu lớn dễ dàng. Ngoài ra, thiết bị nên được bảo trì định kỳ và hiệu chuẩn để duy trì độ chính xác lâu dài.

So sánh thiết bị đo tín hiệu số Keysight 16863A với các model khác trong dòng

– Logic analyzer Keysight 16863A là phiên bản 102 kênh trong dòng 16860A Series. Còn có các model 34 kênh (16861A), 68 kênh (16862A), 136 kênh (16864A). Mỗi model có điểm mạnh riêng: 16861A phù hợp hệ thống nhỏ. 16862A cho hệ trung bình, 16863A cho hệ có độ phức tạp cao và 16864A cho hệ số kênh rất lớn.

– So với các máy phân tích logic phổ thông, logic analyzer Keysight 16863A có tốc độ cao. Bộ nhớ sâu, khả năng nâng cấp và hỗ trợ tích hợp với oscilloscope. Giúp mang lại giá trị cao hơn cho người dùng chuyên sâu.

– So với máy phân tích logic 34 kênh (16861A) hoặc 68 kênh (16862A). Logic analyzer Keysight 16863A cung cấp số kênh lớn hơn để phân tích hệ thống phức tạp hơn. So với 136 kênh (16864A), 102 kênh là điểm cân bằng giữa khả năng và chi phí.

– Logic analyzer Keysight 16863A giữ các ưu điểm về tốc độ, bộ nhớ, khả năng mở rộng, trigger sequencer. Và khả năng đồng bộ với oscilloscope giống các model khác trong dòng 16860A. Người dùng có thể chọn model phù hợp nhu cầu và nâng cấp sau này.
