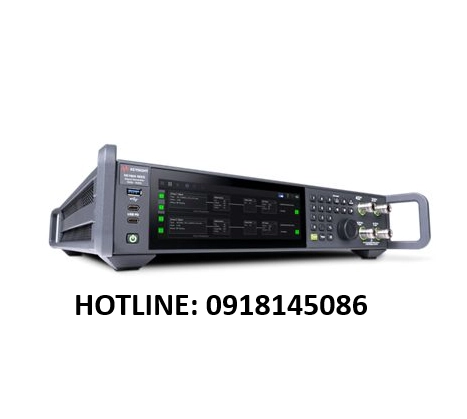

Máy phát tín hiệu N5186A – MXG KEYSIGHT 9 kHz–8,5 GHz
Hãng sản xuất: Keysight
Model: N5186A – MXG
Xuất xứ: Mỹ
Bảo hành: 12 Tháng
MỤC LỤC BÀI VIẾT
- 1 Giới thiệu về máy phát tín hiệu N5186A
- 2 Khả năng và đặc điểm kỹ thuật nổi bật của máy phát tín hiệu Keysight MXG N5186A
- 3 Bảng thông số kỹ thuật chính của máy phát tín hiệu băng rộng N5186A
- 4 Các tính năng thực tế nổi bật của máy phát tín hiệu công suất cao N5186A
- 5 Ứng dụng thực tế của máy phát tín hiệu đa kênh N5186A trong các lĩnh vực
- 6 So sánh thiết bị N5186A với các dòng máy phát tín hiệu tương đương
- 7 Hướng dẫn sử dụng và các lưu ý khi vận hành máy phát N5186A
- 8 Ưu điểm và hạn chế của thiết bị đo kiểm RF Keysight N5186A
- 9 Những lưu ý khi lựa chọn máy phát tín hiệu vector N5186A phù hợp với nhu cầu
- 10 Kết luận
Giới thiệu về máy phát tín hiệu N5186A
Máy phát tín hiệu N5186A là thiết bị vector signal generator cao cấp, được phát triển bởi Keysight để phục vụ các ứng dụng nghiên cứu, đo lường và phát triển trong lĩnh vực viễn thông. N5186A được thiết kế để đáp ứng các yêu cầu nghiêm ngặt về nhiễu pha (phase noise), độ méo (EVM), công suất đầu ra và hiệu suất tổng thể. Với dải tần 9 kHz đến 8,5 GHz và băng thông điều biến lên đến 960 MHz mỗi kênh, N5186A là giải pháp lý tưởng cho thử nghiệm radio, MIMO, hệ thống quang – điện và ứng dụng quân sự.
Máy phát tín hiệu N5186A đã trở thành lựa chọn tin cậy trong các phòng thí nghiệm và ứng dụng công nghiệp nhờ khả năng xử lý tín hiệu đa kênh, tích hợp reflectometer nội tại và thiết kế nhỏ gọn dạng benchtop. Phiên bản này đại diện cho thế hệ tiếp theo của dòng MXG, mang lại hiệu năng vượt trội với chi phí và không gian hợp lý cho các tổ chức nghiên cứu và phát triển.
Trong bài viết này, chúng tôi sẽ đi sâu vào thông số kỹ thuật chi tiết, các tính năng nổi bật, ứng dụng thực tế, ưu điểm so với các thiết bị tương đương và những lưu ý khi lựa chọn hoặc vận hành N5186A trong môi trường đo lường.
Khả năng và đặc điểm kỹ thuật nổi bật của máy phát tín hiệu Keysight MXG N5186A
Máy phát tín hiệu vector N5186A hỗ trợ nhiều chế độ điều chế tín hiệu. Từ CW (Continuous Wave) đến các dạng điều chế số cao cấp như QAM, OFDM. Và các tín hiệu viễn thông hiện đại. Thiết bị này cung cấp băng thông điều biến rộng lớn. Giúp mô phỏng các tín hiệu băng rộng hiện đại như 5G, Wi-Fi. Các hệ thống truyền dẫn quang – điện và thử nghiệm MIMO nhiều kênh.
N5186A nổi bật với kiến trúc đa kênh (đa kênh đồng thời). Cho phép đồng thời tạo ra nhiều tín hiệu với độ kiểm soát cao. Mỗi kênh có thể độc lập điều chỉnh pha, tần số và biên độ. Hỗ trợ thử nghiệm MIMO trong hệ thống không dây hiện đại.
Reflectometer nội tại của N5186A giúp đo và hiệu chuẩn tín hiệu phản hồi, giảm sai số do phản xạ, đảm bảo độ chính xác cao khi thử nghiệm thiết bị RF thực tế. Thiết kế nhỏ gọn benchtop giúp tiết kiệm không gian trong phòng thí nghiệm mà vẫn đảm bảo hiệu suất cao.
Các đặc điểm kỹ thuật chính như độ nhiễu pha (phase noise), độ méo (EVM), công suất đầu ra, độ tuyến tính (ACP) đều được tối ưu cao, phù hợp cho môi trường cần độ chính xác và ổn định tín hiệu lớn.
Bảng thông số kỹ thuật chính của máy phát tín hiệu băng rộng N5186A
Dưới đây là bảng thông số kỹ thuật nổi bật của Máy phát tín hiệu N5186A
| Thông số | Giá trị / mô tả |
|---|---|
| Dải tần hoạt động | 9 kHz đến 8,5 GHz |
| Băng thông điều biến tối đa mỗi kênh | 960 MHz |
| Số kênh (đa kênh) | 1 hoặc 4 kênh |
| Công suất đầu ra (điển hình) | +27 dBm tại 1 GHz |
| Harmonic (bậc cao) | ≤ –35 dBc tại 1 GHz |
| Nhiễu pha (phase noise) | (ví dụ) –125 dBc/Hz @ offset 20 kHz, 1 GHz |
| ACPR (Adjacent Channel Power Ratio) | Hiệu suất cao, tùy theo điều chế tín hiệu |
| Độ méo EVM | Thấp, đáp ứng tiêu chuẩn viễn thông hiện đại |
| Reflectometer tích hợp | Có sẵn để đo phản xạ tín hiệu nội tại |
| Kích thước / kiểu dáng | Thiết bị benchtop, nhỏ gọn dạng 2U |
| Chế độ sinh tín hiệu | CW, điều chế số (QAM, OFDM, vv.) |
| Hệ thống điều khiển & giao diện | Hỗ trợ giao thức điều khiển từ xa, tích hợp phần mềm hỗ trợ |
Các tính năng thực tế nổi bật của máy phát tín hiệu công suất cao N5186A
1. Khả năng điều chế rộng và độ chính xác cao
N5186A hỗ trợ điều chế rộng băng tần lên đến 960 MHz cho mỗi kênh. Giúp mô phỏng tín hiệu băng rộng hiện đại như 5G NR, Wi-Fi 6/7, OFDM. Và các tín hiệu truyền dẫn số phức tạp khác. Khả năng điều chế chính xác giúp giảm EVM và sai số điều chế. Đáp ứng yêu cầu cao của thử nghiệm hệ thống viễn thông.
2. Đa kênh đồng thời hỗ trợ MIMO
N5186A cho phép sinh tín hiệu đồng thời trên 1 hoặc 4 kênh. Mỗi kênh có thể độc lập điều chỉnh pha, tần số và biên độ. Tính năng này rất quan trọng trong thử nghiệm MIMO (đa ăng-ten) trong các hệ thống truyền không dây hiện đại.
3. Reflectometer nội tại cho đo phản xạ
Một điểm nổi bật của N5186A là tích hợp reflectometer bên trong. Giúp đo phản xạ tín hiệu và hiệu chuẩn tín hiệu trước khi ra ngoài. Điều này làm giảm sai số do trở kháng không khớp hoặc phản xạ tín hiệu.
4. Hiệu suất tín hiệu cao: nhiễu pha thấp, EVM thấp
N5186A đạt hiệu suất cao về nhiễu pha, với giá trị rất thấp khi tần số cao và offset từ tín hiệu. Đảm bảo tín hiệu đầu ra ổn định và sạch. Độ méo EVM cũng được tối ưu giúp phù hợp cho các tiêu chuẩn viễn thông cao cấp.
5. Thiết kế gọn gàng, dễ tích hợp
Với kích thước benchtop (2U), N5186A chiếm không gian nhỏ trong phòng thí nghiệm hoặc tủ thiết bị, dễ dàng bố trí và bảo dưỡng.
6. Hỗ trợ đa chế độ sinh và phát tín hiệu số
Thiết bị hỗ trợ các chế độ CW truyền thống, cùng các dạng điều chế số phổ biến như QAM, OFDM. Cũng như waveform playback (phát lại file waveform) cho các tín hiệu tùy chỉnh.

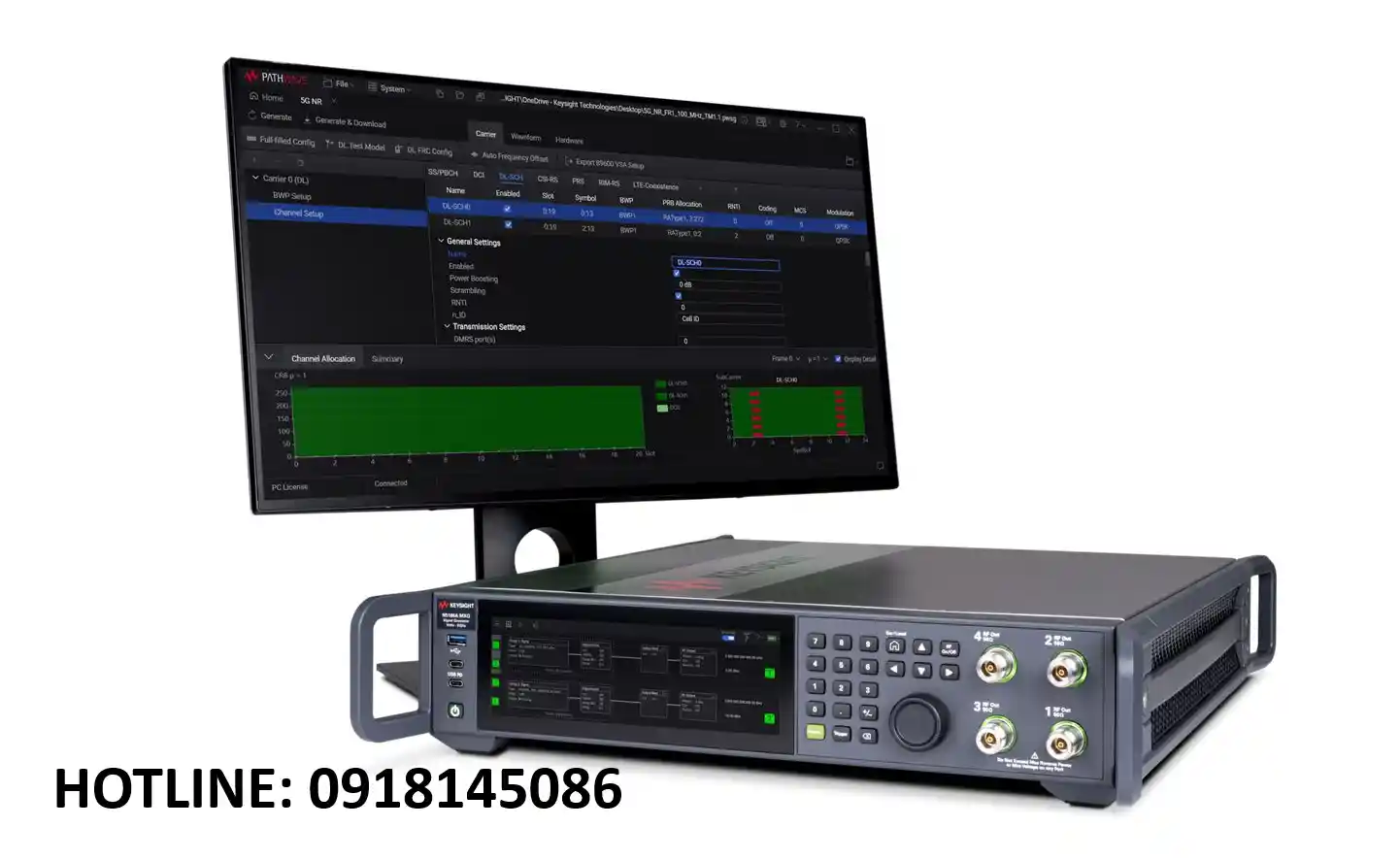

7. Tích hợp điều khiển từ xa và phần mềm hỗ trợ
N5186A hỗ trợ giao tiếp điều khiển từ xa qua giao thức phù hợp (ví dụ SCPI, LAN, GPIB).
8. Ổn định và độ tin cậy cao
Keysight thiết kế N5186A với linh kiện chất lượng cao và kiểm soát kỹ thuật nghiêm ngặt. Đảm bảo độ ổn định tín hiệu và độ tin cậy lâu dài trong điều kiện làm việc thực tế.
Ứng dụng thực tế của máy phát tín hiệu đa kênh N5186A trong các lĩnh vực
Máy phát tín hiệu N5186A được ứng dụng rộng rãi trong nhiều lĩnh vực nghiên cứu và công nghiệp, đặc biệt trong các hệ thống viễn thông, thử nghiệm RF và phát triển thiết bị không dây.
1. Nghiên cứu và phát triển hệ thống 5G / 6G
Trong lĩnh vực 5G/6G, N5186A dùng để mô phỏng tín hiệu NR băng rộng. Kiểm tra thiết bị UE (User Equipment), gNB (base station). Và đánh giá hiệu suất MIMO. Nhờ khả năng điều chế băng rộng và hiệu suất cao. Thiết bị này hỗ trợ thử nghiệm các kịch bản truyền dẫn hiện đại.
2. Thử nghiệm thiết bị Wi-Fi, LTE, mmWave
N5186A có thể mô phỏng tín hiệu Wi-Fi 6/7, LTE, các chuẩn truyền dẫn khác hoặc tín hiệu mmWave trong dải tần phù hợp. Nó giúp kỹ sư kiểm tra tương thích và hiệu suất trong môi trường kiểm tra chuẩn.
3. Phòng thí nghiệm đo kiểm RF
Trong phòng đo kiểm RF, N5186A phục vụ vai trò nguồn tín hiệu sạch. Ổn định để đo các thành phần RF như bộ lọc, khuếch đại, mixer, anten, pre-amp. Reflectometer tích hợp giúp đo phản xạ và hiệu chỉnh lỗi phản hồi.
4. Ứng dụng trong viễn thông quân sự và truyền thông bảo mật
Với yếu tố hiệu suất cao và độ ổn định, N5186A phù hợp cho thử nghiệm các hệ thống vô tuyến quân sự Hoặc radio hàng không, liên lạc an ninh, tín hiệu sóng mang đặc biệt.
5. Tích hợp trong hệ thống kiểm tra sản xuất
Trong dây chuyền sản xuất thiết bị RF, N5186A có thể được tích hợp vào hệ thống tự động. Cung cấp tín hiệu đầu vào cho các thiết bị cần kiểm tra (DUT – Device Under Test). Và thực hiện các phép đo hiệu suất nhanh chóng và lặp lại.
So sánh thiết bị N5186A với các dòng máy phát tín hiệu tương đương
Khi so sánh Máy phát tín hiệu N5186A với các thiết bị tương đương trên thị trường, có một số yếu tố nổi bật giúp N5186A vượt trội:
-
Băng thông điều biến lên đến 960 MHz mỗi kênh là một ưu điểm nổi bật, nhiều thiết bị khác chỉ hỗ trợ 250 – 500 MHz.
-
Reflectometer tích hợp: ít mẫu máy phát tín hiệu vector có reflectometer nội tại, điều này giúp giảm sai số phản xạ và cải thiện độ chính xác đo.
-
Hiệu suất tín hiệu cao: nhiễu pha thấp, EVM tốt — các thiết bị cạnh tranh khó đạt được giá trị tương đương trong cùng dải tần và băng thông.
-
Thiết kế đa kênh linh hoạt: khả năng sinh tín hiệu đồng thời nhiều kênh giúp đáp ứng nhu cầu thử nghiệm MIMO, điều mà nhiều máy phát đơn kênh không thể hỗ trợ.
-
Kích thước nhỏ gọn và khả năng tích hợp cao: giúp dễ lắp đặt trong phòng thí nghiệm và hệ thống đo kiểm tự động.
Tuy nhiên có một số điểm cần cân nhắc:
-
Giá thành cao do hiệu năng cao;
-
Nếu ứng dụng chỉ cần băng thông hẹp hoặc không yêu cầu đa kênh, có thể chọn máy phát đơn giản hơn để tiết kiệm chi phí;
-
Việc vận hành và lập trình nhiều kênh đòi hỏi hiểu biết kỹ thuật cao hơn từ người dùng.
Hướng dẫn sử dụng và các lưu ý khi vận hành máy phát N5186A
-
Khởi động và hiệu chỉnh ban đầu
Khi bật máy, cho phép thiết bị khởi động đầy đủ và khởi tạo phần mềm nội bộ. Sử dụng hệ thống reflectometer tích hợp để đo và hiệu chỉnh tín hiệu phản xạ trước khi bắt đầu phép đo. -
Lựa chọn chế độ sinh tín hiệu phù hợp
Tùy thuộc vào ứng dụng (CW, QAM, OFDM, waveform playback). Người dùng cần chọn chế độ điều chế chính xác và cấu hình các tham số điều chế như biên độ, pha, tần số và băng thông. -
Cài đặt tần số và băng thông
Chọn tần số trung tâm và băng thông điều biến sao cho phù hợp với yêu cầu thử nghiệm. Đảm bảo rằng băng thông điều biến không vượt quá 960 MHz cho mỗi kênh để duy trì hiệu suất lý tưởng. -
Quản lý pha, biên độ và độ trễ giữa các kênh (nếu sử dụng đa kênh)
Khi sử dụng nhiều kênh đồng thời, bạn cần đồng bộ hóa pha, điều chỉnh biên độ và hiệu chỉnh độ trễ (delay) giữa các kênh. Đảm bảo tín hiệu đúng pha mong muốn, đặc biệt quan trọng trong thử nghiệm MIMO. -
Theo dõi nhiễu và méo tín hiệu (EVM, ACPR)
Trong quá trình chạy thử nghiệm, theo dõi các thông số như EVM, ACPR để đảm bảo tín hiệu đầu ra đáp ứng tiêu chuẩn kỹ thuật. Nếu EVM hoặc ACPR vượt ngưỡng, điều chỉnh lại biên độ, lọc hoặc cấu hình điều chế. -
Bảo vệ khỏi phản xạ tín hiệu mạnh
Khi kết nối với thiết bị DUT có điện áp phản xạ cao hoặc trở kháng không khớp, reflectometer nội tại giúp giảm lỗi. Nhưng vẫn nên sử dụng attenuator hoặc mạch bảo vệ để tránh tổn thương đến đầu ra của N5186A. -
Kiểm tra định kỳ và hiệu chuẩn
Để đảm bảo độ chính xác dài hạn, N5186A nên được hiệu chuẩn bởi nhà sản xuất hoặc đơn vị uy tín định kỳ. Kiểm tra tuổi thọ linh kiện, ổn định pha và hiệu năng tín hiệu thường xuyên. -
Vận hành trong môi trường phù hợp
Đặt thiết bị trong môi trường sạch, không nhiều bụi, có điều kiện nhiệt độ và độ ẩm phù hợp. Tránh nguồn nhiễu mạnh từ các thiết bị khác ảnh hưởng tín hiệu.
Ưu điểm và hạn chế của thiết bị đo kiểm RF Keysight N5186A
Ưu điểm (Strengths)
-
Băng thông điều biến cực rộng (960 MHz mỗi kênh) giúp đáp ứng các tín hiệu băng rộng hiện đại.
-
Hiệu suất tín hiệu cao với nhiễu pha thấp và EVM tốt, phù hợp cho thử nghiệm độ chính xác cao.
-
Tích hợp reflectometer giúp giảm sai số phản xạ tín hiệu và cải thiện độ chính xác đo.
-
Hỗ trợ đa kênh (1 hoặc 4 kênh), rất phù hợp cho thử nghiệm MIMO.
-
Thiết kế gọn gàng, chiếm ít không gian, dễ tích hợp vào hệ thống đo kiểm.
-
Khả năng lập trình và điều khiển từ xa giúp tích hợp vào hệ thống tự động hóa đo kiểm.
-
Độ tin cậy và ổn định cao nhờ thiết kế và linh kiện chất lượng.
Hạn chế (Weaknesses)
-
Chi phí cao so với các thiết bị máy phát tín hiệu đơn giản hơn.
-
Nếu ứng dụng chỉ cần băng thông hẹp hoặc 1 kênh, tiềm năng sử dụng thừa một phần năng lực.
-
Việc cấu hình nhiều kênh và đồng bộ pha đòi hỏi kỹ thuật cao, không phù hợp cho người dùng mới bắt đầu.
-
Bất kỳ hỏng phần cứng hoặc sai hiệu chuẩn reflectometer có thể ảnh hưởng nghiêm trọng đến độ chính xác tín hiệu.
Những lưu ý khi lựa chọn máy phát tín hiệu vector N5186A phù hợp với nhu cầu
Khi cân nhắc mua hoặc sử dụng máy phát tín hiệu N5186A, bạn nên lưu ý những yếu tố sau để chọn cấu hình phù hợp:
-
Xác định rõ nhu cầu băng thông điều biến: nếu không cần đến 960 MHz, bạn có thể chọn phiên bản với băng thông nhỏ hơn để tiết kiệm chi phí.
-
Quy mô hệ thống: nếu bạn chỉ cần 1 kênh tín hiệu, phiên bản 1 kênh sẽ phù hợp hơn so với 4 kênh.
-
Yêu cầu hiệu suất tín hiệu: nếu ứng dụng đòi hỏi EVM rất thấp, nhiễu pha thấp, bạn nên kiểm tra thông số chi tiết và thực nghiệm để đảm bảo đáp ứng.
-
Khả năng mở rộng: nếu có kế hoạch mở rộng thêm kênh hoặc kết hợp với hệ thống MIMO, chọn phiên bản nhiều kênh ngay từ đầu sẽ tiện hơn về lâu dài.
-
Hỗ trợ kỹ thuật và dịch vụ bảo trì: cần kiểm tra khả năng hiệu chuẩn, hỗ trợ từ nhà cung cấp trong nước để đảm bảo thiết bị luôn trong trạng thái tối ưu.
-
Điều kiện môi trường vận hành: đảm bảo rằng phòng thí nghiệm có điều kiện ổn định về nhiệt độ, độ ẩm và nguồn điện sạch để không ảnh hưởng đến hiệu suất máy phát tín hiệu.
Kết luận
Máy phát tín hiệu N5186A là một thiết bị vector signal generator cao cấp, đáp ứng nhiều yêu cầu khắt khe trong lĩnh vực đo kiểm RF và viễn thông. Với băng thông điều biến cao, nhiễu pha thấp, hỗ trợ đa kênh và reflectometer tích hợp, N5186A là lựa chọn lý tưởng cho các hệ thống 5G, thử nghiệm MIMO và thiết bị RF hiện đại.
Tuy chi phí có thể cao hơn so với các thiết bị đơn giản hơn, nhưng với hiệu suất cao và khả năng mở rộng, N5186A mang lại giá trị lớn trong các ứng dụng đo kiểm chuyên sâu. Khi lựa chọn và sử dụng N5186A, hãy xác định rõ nhu cầu băng thông, số kênh, yêu cầu hiệu suất tín hiệu và khả năng hỗ trợ kỹ thuật để chọn cấu hình phù hợp nhất.
