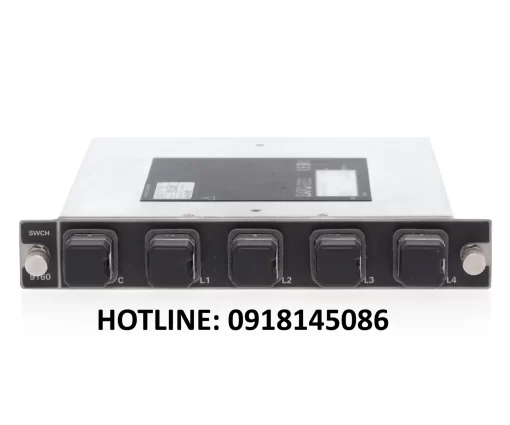

Module chuyển mạch quang FTBx-9160 EXFO – Optical Switch MEMS 1×32

Module chuyển mạch quang FTBx-9160 EXFO – Optical Switch MEMS 1×32 hiệu năng cao cho kiểm thử tự động và sản xuất

Giới thiệu chung về module chuyển mạch quang FTBx-9160 EXFO (Optical MEMS Switch 1×32)

Trong lĩnh vực đo lường và kiểm thử quang học hiện đại, module chuyển mạch quang FTBx-9160 EXFO là một trong những thiết bị optical switch (bộ chuyển mạch quang) tiên tiến nhất của hãng EXFO.
Thiết bị này sử dụng công nghệ MEMS (Micro-Electro-Mechanical Systems) để điều khiển đường truyền quang một cách chính xác, nhanh và ổn định, phù hợp với môi trường phòng thí nghiệm (laboratory) cũng như dây chuyền sản xuất (manufacturing lines).

FTBx-9160 được thiết kế với khả năng mở rộng lên đến 1×32 cổng quang (1 input – 32 output), mang đến sự linh hoạt tối đa cho các hệ thống tự động kiểm thử (automated test systems).
Nhờ tốc độ chuyển mạch nhanh (<30 ms), độ chính xác cao (±0.02 dB), cùng tuổi thọ lên đến 1 tỷ chu kỳ, đây là giải pháp lý tưởng cho những quy trình đo lường đòi hỏi hiệu suất cao và độ tin cậy lâu dài.

Thiết kế MEMS tiên tiến – Cốt lõi của module switch quang EXFO FTBx-9160

Công nghệ MEMS-based design (thiết kế dựa trên vi cơ điện tử) là yếu tố cốt lõi giúp module FTBx-9160 đạt được hiệu năng vượt trội.
Bên trong thiết bị, các gương vi cơ (micro-mirrors) hoạt động chính xác ở cấp micromet, giúp điều hướng chùm sáng quang học (optical beam steering) giữa các sợi quang mà không cần chuyển đổi điện-quang (electro-optical conversion).

Nhờ cơ chế này, FTBx-9160 mang lại:

• Thời gian chuyển mạch nhanh (Switching time < 30 ms)

• Tuổi thọ cơ học lên đến 1×10⁹ lần hoạt động (1 billion cycles)

• Tổn hao chèn thấp (Low insertion loss 0.7–2.0 dB)

• Độ phản xạ ngược (Backreflection) thấp tới –55 dB, giữ tín hiệu quang tinh khiết

• Kích thước module gọn gàng, dễ lắp trong khung LTB hoặc FTB

Công nghệ MEMS của EXFO được đánh giá là một trong những giải pháp chuyển mạch quang hiệu quả và bền bỉ nhất hiện nay, đáp ứng yêu cầu khắt khe của các hệ thống kiểm thử tự động.

Cấu hình linh hoạt của module chuyển mạch quang FTBx-9160 (Optical Switch 1×N)

Điểm mạnh nổi bật của FTBx-9160 EXFO MEMS optical switch nằm ở khả năng đa cấu hình (multi-configuration design).
Người dùng có thể lựa chọn giữa các phiên bản: 1×2, 1×4, 1×8, 1×12, 1×16, 1×24 hoặc 1×32, tùy theo nhu cầu kiểm thử hoặc giám sát mạng quang.

Mỗi cấu hình được thiết kế với cùng nguyên lý chuyển mạch quang học, đảm bảo độ ổn định quang học (optical stability) và hiệu suất đồng đều giữa các cổng (port uniformity).

Tùy theo số lượng kênh, module có kích thước và số khe cắm khác nhau:

• 1×2, 1×4: 1 khe

• 1×8: 2 khe

• 1×12: 3 khe

• 1×16, 1×24, 1×32: 4 khe

Điều này giúp tối ưu không gian rack, đồng thời vẫn đảm bảo khả năng mở rộng linh hoạt khi hệ thống cần nâng cấp thêm cổng quang.

Khả năng điều khiển và tự động hóa của optical switch EXFO FTBx-9160

FTBx-9160 hỗ trợ đầy đủ các chuẩn giao thức điều khiển từ xa (remote control protocols) hiện nay, bao gồm:

• LAN / Ethernet

• GPIB (IEEE-488.1, IEEE-488.2)

• RS-232 Serial Interface

• REST API, IVI drivers, và SCPI commands

Nhờ đó, thiết bị có thể dễ dàng tích hợp vào hệ thống kiểm thử tự động (Automated Test Equipment – ATE), cho phép phần mềm điều khiển chuyển đổi cổng quang mà không cần thao tác thủ công.

Đặc biệt, với khả năng tương thích cùng các nền tảng LTB-2, LTB-8, LTB-12 và FTB-4 Pro, module FTBx-9160 trở thành giải pháp tiêu chuẩn cho các phòng thí nghiệm và nhà máy sản xuất thiết bị quang học.
Các nền tảng này hỗ trợ hot-swap, cho phép thay thế hoặc bổ sung module mà không cần tắt hệ thống – tối ưu hóa thời gian vận hành.

Bảng thông số kỹ thuật chi tiết module FTBx-9160 EXFO (Technical Specifications)

Hiệu năng và độ ổn định vượt trội của MEMS optical switch EXFO

FTBx-9160 được thiết kế để đảm bảo độ ổn định quang học lâu dài (long-term optical stability) trong mọi môi trường.
Độ lặp lại ±0.02 dB giúp các phép đo luôn chính xác, ngay cả sau hàng triệu chu kỳ hoạt động.
Tổn hao chèn thấp và độ phản xạ ngược cao cho phép module hoạt động ổn định trong các phép đo nhạy cảm (sensitive optical measurements).

Ngoài ra, thiết bị có thể vận hành liên tục trong điều kiện nhiệt độ từ 0 – 40 °C, độ ẩm tối đa 80%, đáp ứng tiêu chuẩn ISO 9001 và chỉ thị WEEE của EU – đảm bảo chất lượng và độ bền công nghiệp.

Ứng dụng thực tế của module chuyển mạch quang FTBx-9160 trong sản xuất và nghiên cứu

FTBx-9160 là thành phần cốt lõi trong nhiều hệ thống kiểm thử quang tự động (optical automated testing systems), với các ứng dụng điển hình như:

• Kiểm thử đồng thời nhiều thiết bị DUT (Device Under Test) trong dây chuyền sản xuất.

• Phân tích tín hiệu truyền quang (optical signal analysis) với nhiều máy đo như OSA, BER Tester.

• Cấu hình lại hệ thống đo (test station reconfiguration) để thử nghiệm nhiều loại module khác nhau.

• Giám sát mạng quang (fiber network monitoring) hoặc kiểm tra tính toàn vẹn sợi (fiber integrity testing).

Với khả năng chuyển mạch nhanh, tuổi thọ cao và điều khiển từ xa, FTBx-9160 EXFO giúp giảm đáng kể thời gian test và chi phí vận hành cho doanh nghiệp.

Lựa chọn đầu nối và tùy chọn đặt hàng module chuyển mạch quang FTBx-9160 (Connector Options & Ordering)

EXFO cung cấp nhiều loại đầu nối (optical connector) cho module FTBx-9160 nhằm đảm bảo tương thích tối đa:

• FC/APC, FC/UPC

• SC/APC, SC/UPC

• LC/APC, LC/UPC

• Ngoài ra còn có các tùy chọn đặc biệt: ST, EUI, Narrow key tùy theo yêu cầu của người dùng.

Mỗi module có mã đặt hàng riêng, ví dụ:
FTBx-9160-01-04-B-EI-EUI-98
Trong đó thể hiện cấu hình, đầu nối, loại module và chứng chỉ hiệu chuẩn (calibration certificate).

Nhờ sự đa dạng này, người dùng có thể dễ dàng lựa chọn cấu hình 1×2 – 1×32 phù hợp với quy mô hệ thống và yêu cầu kỹ thuật.

So sánh module chuyển mạch quang FTBx-9160 và FTBx-9110 – Hiệu suất nâng cao cho nhu cầu lớn hơn

So với model tiền nhiệm FTBx-9110, module FTBx-9160 EXFO mang đến nhiều cải tiến quan trọng:

Như vậy, FTBx-9160 là lựa chọn tối ưu khi cần số lượng cổng nhiều, độ chính xác cao và khả năng mở rộng linh hoạt – đặc biệt phù hợp cho dây chuyền sản xuất quy mô lớn hoặc phòng thí nghiệm R&D đa cổng quang.

Lợi ích khi sử dụng module switch quang EXFO FTBx-9160 trong hệ thống kiểm thử

1. Tăng năng suất đo kiểm (Higher throughput) – giảm thời gian setup và chuyển cổng.

2. Tăng độ tin cậy (Reliability) – công nghệ MEMS bền bỉ, ít bảo trì.

3. Dễ dàng tích hợp (Integration) – tương thích hầu hết hệ thống test tự động.

4. Chất lượng tín hiệu ổn định (Signal integrity) – insertion loss thấp, backreflection tốt.

5. Tối ưu chi phí (Cost efficiency) – giảm đầu nối, giảm lỗi thao tác.

Những ưu điểm này giúp FTBx-9160 trở thành giải pháp tiêu chuẩn công nghiệp (industry-standard solution) cho các hệ thống kiểm thử quang học hiện đại.

Tổng kết – FTBx-9160 EXFO MEMS Optical Switch: Giải pháp linh hoạt và bền bỉ cho thế hệ kiểm thử tự động mới

Module chuyển mạch quang FTBx-9160 EXFO không chỉ là một optical MEMS switch 1×32 mạnh mẽ, mà còn là nền tảng mở rộng linh hoạt cho tự động hóa kiểm thử quang học.
Với hiệu năng cao, thiết kế bền bỉ và khả năng tích hợp sâu, thiết bị này đáp ứng hoàn hảo nhu cầu của các phòng lab, nhà máy sản xuất thiết bị truyền dẫn quang và trung tâm nghiên cứu.

Từ tốc độ chuyển mạch nhanh, độ ổn định tuyệt đối đến cấu hình 1×32 linh hoạt – FTBx-9160 là biểu tượng cho công nghệ chuyển mạch quang tiên tiến của EXFO, giúp doanh nghiệp tăng hiệu quả, giảm chi phí và nâng cao chất lượng kiểm thử quang.
