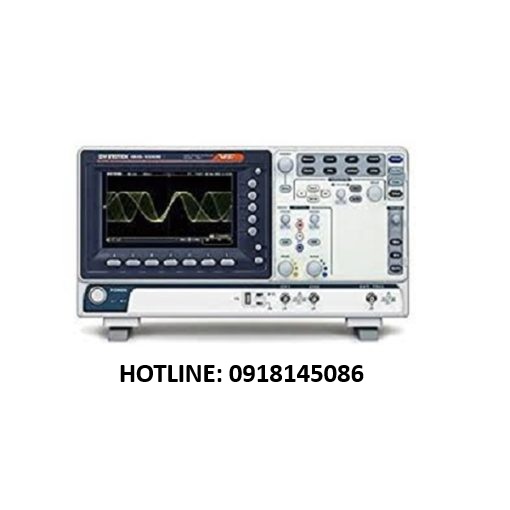

Máy hiện sóng GDS-1102B GW Instek
Máy hiện sóng GDS-1102B GW Instek có khả năng đo các dải tần 200/100/70 MHz chế độ 2 Kênh; 100/70/50 MHz: ở chế độ 4 Kênh. Cung cấp cho người dùng các lựa chọn đa dạng. Tốc độ lấy mẫu thời gian thực tối đa có thể lên tới 1GSa/s. Hiệu suất mạnh mẽ làm cho máy hiện sóng GDS-1102B trở nên đặc biệt hơn. Máy có thiết kế nhỏ gọn, hiển thị rõ nét.
XEM THÊM>>> Máy hiện sóng GW Instek GDS-1074B
Ứng dụng đo lường Máy hiện sóng GDS-1102B GW Instek.
- 100 MHz: Chế độ 2 Kênh.
- 100 MHz: Chế độ 4 kênh.
- Tốc độ lấy mẫu tối đa 1GSa/s.
- Độ sâu bộ nhớ tối đa 10M cho mỗi kênh.
- Màn hình LCD 7inch, 800 x 480 WVGA.
- Chức năng hiển thị Gradient 256 màu để tăng cường hiệu suất dạng sóng.
- Hiển thị tín hiệu miền tần số FFT 1Mpts.
- I C / SPI / UART / CAN / LIN Chức năng kích hoạt và giải mã bus nối tiếp.
- Tham khảo: Datasheet
THAM KHẢO THÊM>>>> Các loại máy hiện sóng thông dụng khác
Thông số kỹ thuật GW Instek GDS-1102B.
| Model | GDS-1102B | |
|---|---|---|
| Băng thông | 100 MHz | |
| Tốc độ lấy mẫu | 1 GS / giây | |
| Thời gian quét | 3.5ns / div 100s / div | |
| Màn hình | LCD 7 inch TFT WVGA | |
| Kênh | 2 | |
| Độ dài bản ghi | 10M | |
| Đầu vào dạng | DC, AC, Ground | |
| Điện áp đầu vào tối đa | 300V (PK-PK) DC + AC PK-PK | |
| Tính toán dạng sóng | ＋, －, ×, ÷, FFT | |
| Độ phân giải (A / D) | 8 bits (2 kênh đồng thời) | |
| Độ nhạy điện áp | 1mV / div ~ 10V / div | |
| Kiểu Triger | Edge, Pulse Width, Video, Pulse Runt, Rise & Fall,Timeout, Alternate, Event‐Delay (1~65535 events), Time‐Delay(Duration, 4nS~10S) |
|
| Chế độ Triger | Auto, Normal, Single | |
| Phương thức giao tiếp | USB host, USB, Pass / Fail, LAN, VGA (tùy chọn) hoặc RS232 (tùy chọn) | |
| Nguồn | 100V-240V AC, 50/60Hz, CATII | |
| Kích thước (W × H × D) | 380 × 208 × 127.3 (mm) | |
| Trọng lượng | 2.80 kg | |
Máy hiện sóng Series GDS-1000B cung cấp chức năng phím 0 để điều chỉnh thang đo điện áp dọc, điều chỉnh thang đo thời gian ngang và điều chỉnh mức kích hoạt. Khi xử lý phức tạp điều chỉnh và quan sát dạng sóng, các kỹ sư thường yêu cầu chức năng phím 0 để bắt đầu một phép đo mới, điều chỉnh dạng sóng hoặc đặt lại mức kích hoạt. Chức năng phím số 0 có thể giảm thời gian trong việc xoay núm điều khiển là một lợi ích tuyệt vời cho các kỹ sư.
