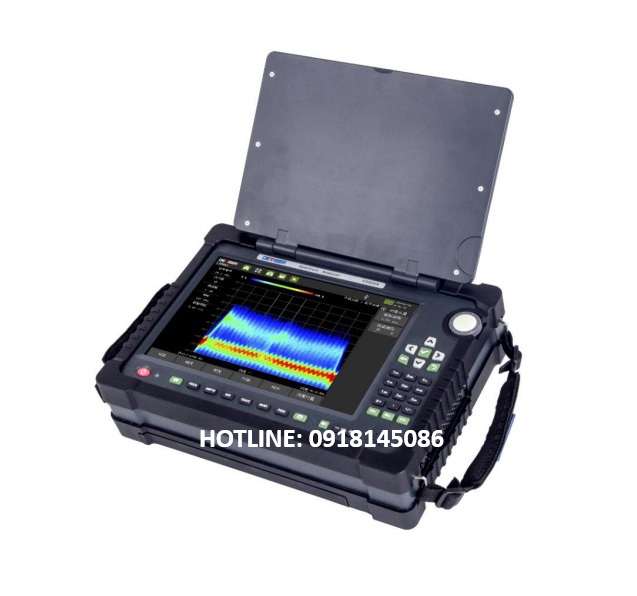

MÁY PHÂN TÍCH PHỔ 5G E8900A CẦM TAY
Máy phân tích phổ 5G e8900A cầm tay – Với yêu cầu băng thông vô tuyến đã lên đến mức cao nhất mọi thời đại. Tiêu chuẩn phát sóng mạng 5G (NR) đã thay đổi hoàn toàn thực trạng truyền thông không dây. NR 5G hứa hẹn sẽ nâng cao khả năng của dịch vụ mạng 5G lên mức độ linh hoạt và hiệu quả hoàn toàn mới. Để khẳng định chỗ đứng trong cuộc cạnh tranh này, các nhà cung cấp và kỹ thuật viên phải có khả năng tính toán tần số cao hơn – và ở tốc độ cao hơn – so với khả năng phân tích phổ trước đây. Vì vậy, Máy phân tích phổ 5G e8900A ra đời nhằm bắt kịp xu thế chung và phát triển một cách mạnh mẽ.
Tham khảo>>> Máy đo luồng E1 – Chính hãng Mỹ
Ưu điểm nổi bật của Máy phân tích phổ 5G e8900A – Cầm Tay.
- Máy phân tích PHỔ cầm tay hiệu suất cao để xây dựng và bảo trì hệ thống 5G NR.
- Dải tần 9 kHz ~ 9 GHz.
- Phân tích tốc độ cao, đo 30 GHz / s @ 7,8 kHz RBW.
- Kiểm tra và giải điều chế NR 5G (FR1); TDD-LTE; Tín hiệu FDD-LTE.
- Thu thập dữ liệu IQ.
- Anten bên trong và bên ngoài cho độ chính xác tối đa.

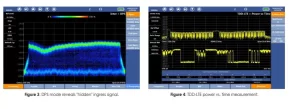

- Các chế độ bổ sung bao gồm phổ; DPS; gated quét; Dữ liệu GPS để xác định vị trí nhiễu.
- Có thể hỗ trợ ăng-ten DF giao thoa.
- Màn hình cảm ứng điện dung 10.1 “để dễ điều khiển và hiển thị.
- Nhiều tùy chọn truyền dữ liệu: LAN, USB, v.v.
- Tham khảo: Datasheet
Đặc điểm kỹ thuật quan trọng của Máy phân tích phổ 5G e8900A cầm tay.
- Quét tín hiệu lên đến 9.0 GHz
E8900A thực hiện phân tích phổ tiêu chuẩn lên tới 9.000 MHz và phân tích NR 5G lên đến 6.000 MHz. Quét nhanh giúp thu được các tín hiệu trong thời gian thực và các tùy chọn tùy chỉnh chuyên nghiệp cho phép cả kỹ thuật viên mới và có kinh nghiệm đều đo kiểm một cách dễ dàng. - Phổ liên tục kỹ thuật số
Kiểm tra độ bền phân tách việc truyền tín hiệu dự định từ các tín hiệu suy hao mức thấp tiềm ẩn với độ rõ cao nhất, không có gián đoạn dịch vụ tại bất kỳ điểm nào. - Kiểm tra TDD-LTE
Phân tích giải điều chế TDD-LTE bao gồm công suất kênh, cell ID, phân tích tín hiệu đa truy nhập phân chia thời gian 4G, phổ khung phụ và các chỉ báo giải điều chế khung phụ đặc biệt. - Bộ kiểm tra phổ 5G hoàn toàn mới
Bộ công cụ chính của E8900A được xây dựng để nâng dịch vụ không dây lên cấp độ tiếp theo theo tiêu chuẩn Radio mới. Nó bao gồm ID tế bào 5G-NR (PCI), SS-RSRQ, chòm sao SSB, chỉ báo sức mạnh SS-SINR, chỉ báo giải điều chế EVM, v.v. - THAM KHẢO>>> Các thiết bị đo lường viễn thông nổi bật khác
Thông số kỹ thuật của Máy phân tích phổ 5G e8900A cầm tay.
THÔNG SỐ KỸ THUẬT MÁY PHÂN TÍCH PHỔ (SPECTRUM ANALYZER)
| Thông số | Giá trị |
|---|---|
| Dải tần số | 9 kHz ~ 9 GHz |
| Độ chính xác tham chiếu tần số | ±1 ppm (0 ~ +50°C) |
| Băng thông IF | 20 MHz, 100 MHz |
| Băng thông phân giải (RBW) | 1 Hz ~ 3 MHz |
| Băng thông video (VBW) | 1 Hz ~ 3 MHz |
| Dải động | >100 dB @ 1 GHz (RBW 1 Hz) |
| Dải đo | DANL ~ +30 dBm |
| Độ chính xác biên độ | ±1.5 dB (20 ~ 30°C) |
| Mức tín hiệu RF đầu vào tối đa | +25 dBm peak (điển hình); ±50 VDC (>30 dB suy hao) |
MỨC NHIỄU TRUNG BÌNH (DANL)
| Chế độ | Dải tần | Giá trị |
|---|---|---|
| Bật Preamp | 10 MHz ~ 3 GHz | -135 dBm |
| 3 GHz ~ 6 GHz | -130 dBm | |
| 6 GHz ~ 9 GHz | -125 dBm | |
| Tắt Preamp | 10 MHz ~ 3 GHz | -155 dBm |
| 3 GHz ~ 6 GHz | -150 dBm | |
| 6 GHz ~ 9 GHz | -145 dBm |
CÁC THÔNG SỐ KHÁC
| Thông số | Giá trị |
|---|---|
| TOI (Intercept bậc 3) | +14 dBm (điển hình) |
| Nhiễu hài bậc 2 | < -65 dBc (điển hình) |
| Nhiễu pha (offset 100 kHz @ 1 GHz) | -105 dBc/Hz |
Measurements (Các phép đo)
- Beam ID → Nhận dạng chùm tia (Beam ID)
- PB/PDS channel power, constellation, EVM
→ Công suất kênh PB/PDS, biểu đồ chòm sao (constellation), EVM (độ sai lệch vector) - SS-RSRP, SS-RSRQ, SS-SINR
→ Các chỉ số đo tín hiệu 5G: công suất tham chiếu, chất lượng và tỷ lệ tín hiệu/nhiễu - Beam stat analyzer
→ Phân tích thống kê chùm tia - 5G NR interference detection
→ Phát hiện nhiễu trong mạng 5G NR - Power vs. time
→ Công suất theo thời gian
